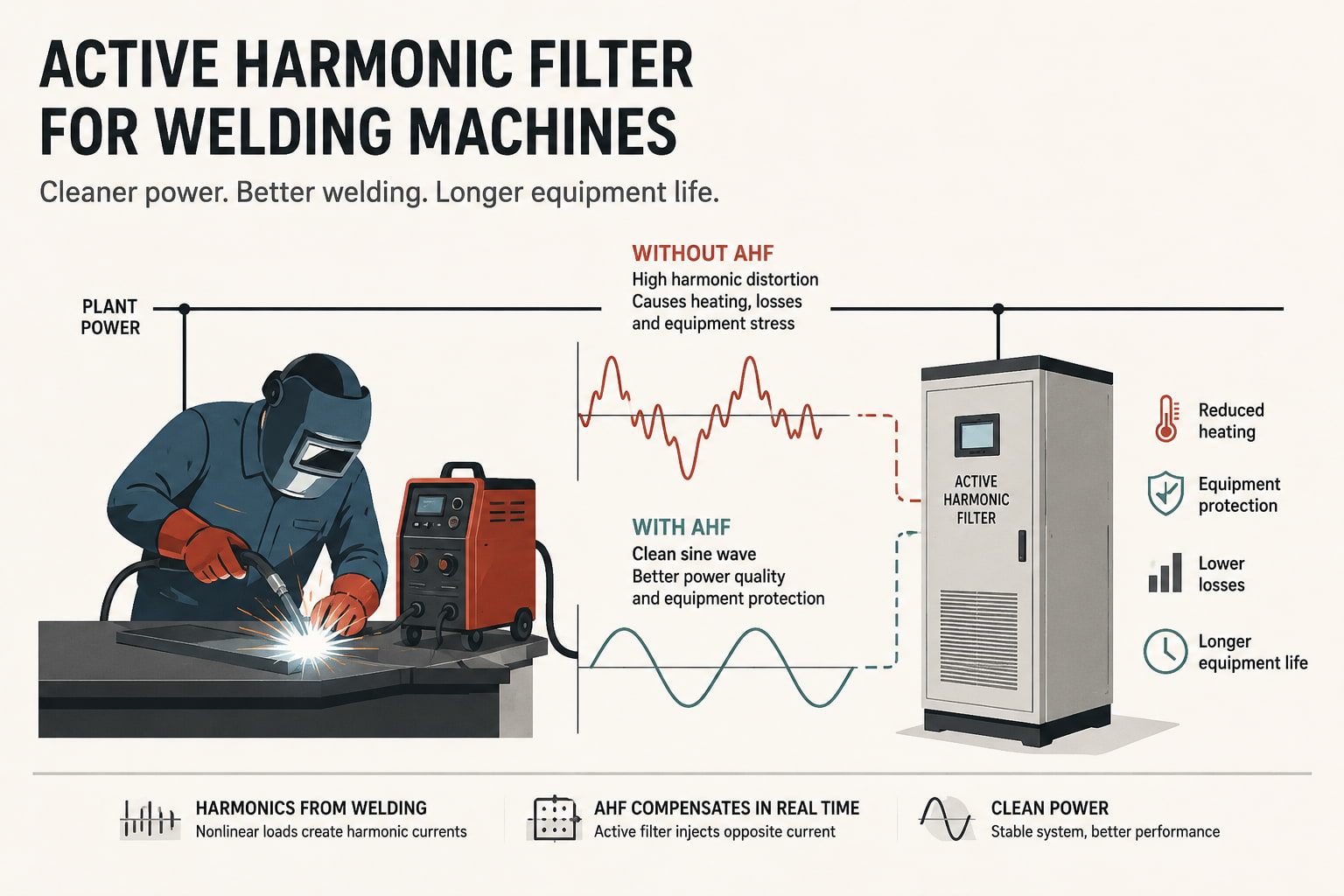

مرشح توافقي نشط لماكينات اللحام
تُعدّ آلات اللحام شائعة في المصانع، وورش العمل، ومصانع الصلب، وإنتاج السيارات، وأحواض بناء السفن، ومواقع معالجة المعادن. وهي آلات مفيدة، ولكنها قد تُسبّب مشاكل خطيرة في جودة الطاقة.
المشكلة الرئيسية هي التوافقيات في ماكينة اللحام.
تستخدم آلات اللحام الحديثة في كثير من الأحيان محولات إلكترونية للطاقة. لا تسحب هذه المحولات التيار الكهربائي على شكل موجة جيبية نقية، بل على شكل نبضات، مما يُحدث تشوهًا توافقيًا في النظام الكهربائي.
عندما يرتفع مستوى التشوه التوافقي بشكل مفرط، قد يواجه الموقع ارتفاعًا في درجة الحرارة، وانقطاعات متكررة للتيار، وعدم استقرار في الجهد، وإجهادًا للمحولات، وانخفاضًا في عمر المعدات. لهذا السبب، أصبح استخدام مرشح توافقي نشط لماكينات اللحام أمرًا بالغ الأهمية في العديد من أنظمة الطاقة الصناعية.
يساعد مرشح التوافقيات النشط على تقليل التشوه التوافقي في الوقت الفعلي. فهو يحسن جودة الطاقة ويحمي الشبكة الكهربائية الأوسع من التيار التوافقي الناتج عن آلات اللحام.
تعتبر آلة اللحام عادةً حملاً غير خطي.
يسحب الحمل الخطي التيار بطريقة سلسة ويمكن التنبؤ بها. أما الحمل غير الخطي فلا يفعل ذلك، إذ يسحب التيار على شكل نبضات. تشوه هذه النبضات شكل موجة التيار وتولد تيارات توافقية.
يمكن أن تُنتج آلات اللحام توافقيات لأنها غالباً ما تتضمن ما يلي:
عملية اللحام نفسها غير مستقرة. يتغير الحمل أثناء بدء القوس الكهربائي، واللحام، والإيقاف، والتشغيل المتكرر. وهذا يجعل التحكم في التوافقيات في ماكينة اللحام أكثر صعوبة من التحكم في الحمل الثابت البسيط.
في مصنع لا يحتوي إلا على ماكينة لحام صغيرة واحدة، قد تكون المشكلة محدودة. أما في ورشة عمل بها العديد من ماكينات اللحام التي تعمل في الوقت نفسه، فقد يرتفع التشوه التوافقي بسرعة.
لا تبقى التوافقيات الناتجة عن ماكينة اللحام داخلها، بل تنتقل عبر النظام الكهربائي وتؤثر على المعدات الأخرى.
تشمل المشاكل الشائعة ما يلي:
غالباً ما تُلاحظ هذه المشاكل في ورش اللحام، ومصانع معالجة الصلب، ومصانع السيارات، ومواقع تصنيع المعادن.
قد يستمر الموقع في العمل يوميًا، لكن النظام الكهربائي يتعرض للإجهاد. وبمرور الوقت، يزيد هذا الإجهاد من تكلفة الصيانة ويقلل من عمر المحولات، ومفاتيح التوزيع، والكابلات، وأجهزة الحماية.
مرشح التوافقيات النشط هو جهاز لتحسين جودة الطاقة يُستخدم لتقليل التشوه التوافقي.
يراقب الجهاز شكل الموجة الحالية في الوقت الفعلي. وعندما يكتشف تيارًا توافقيًا، يقوم بحقن تيار تعويض في الاتجاه المعاكس. هذا يلغي التيار التوافقي غير المرغوب فيه ويحسن جودة شكل الموجة.
يُعدّ هذا الأمر بالغ الأهمية بالنسبة لماكينات اللحام، نظرًا لتغيّر الحمل بسرعة. وقد لا يُراعي الحلّ الثابت ظروف اللحام الفعلية. لذا، يقوم مرشّح التوافقيات النشط بالتكيّف باستمرار وفقًا للتشوّه التوافقي الفعلي في النظام.
وهذا يجعل مرشح التوافقيات النشط مناسبًا لتطبيقات اللحام ذات التيار المتغير، وأنماط الحمل غير المستقرة، والآلات المتعددة التي تعمل في أوقات مختلفة.
يُعد المرشح التوافقي النشط لآلات اللحام مفيدًا لأن أحمال اللحام ديناميكية.
قد تحتوي ورشة اللحام على آلات مختلفة تعمل في أوقات مختلفة. قد تكون بعض الآلات متوقفة عن العمل، بينما قد تعمل آلات أخرى بتيار عالٍ. وقد تبدأ بعض الآلات وتتوقف بشكل متكرر. هذا يؤدي إلى تغير التشوه التوافقي على مدار اليوم.
يمكن لمرشح التوافقيات النشط أن يستجيب لهذه الظروف المتغيرة.
تشمل الفوائد الرئيسية ما يلي:
ولهذا السبب غالبًا ما يكون حل AHF أفضل من الحل التوافقي الثابت عندما تتغير أحمال اللحام بشكل متكرر.
غالباً ما تحتوي ورش اللحام على أحمال كهربائية مركزة. قد تتصل عدة آلات بلوحة توزيع واحدة. وعندما تعمل العديد من آلات اللحام معاً، قد يرتفع مستوى التشوه التوافقي الكلي.
قد يؤثر هذا على ورشة العمل بأكملها.
قد ترتفع درجة حرارة المحول أكثر من المتوقع. قد تحمل الكابلات تيارًا زائدًا. قد تفصل قواطع الدائرة حتى عندما لا يبدو الحمل الفعلي مرتفعًا جدًا. قد تتعطل بنوك المكثفات مبكرًا في حالة ظهور الرنين التوافقي.
هذه ليست مشاكل عشوائية، بل هي علامات على ضعف جودة الطاقة.
يمكن لمرشح التوافقيات النشط ذي الحجم المناسب أن يقلل من التشوه التوافقي ويحسن الحالة الكهربائية للورشة.
تتناول بعض المواقع مرشحات التوافقيات السلبية. يستخدم المرشح السلبي المكثفات والمفاعلات والمكونات المضبوطة لتقليل ترددات توافقية محددة.
يمكن للمرشح السلبي أن يعمل عندما يكون الحمل مستقرًا ويمكن التنبؤ به. لكن آلات اللحام غالبًا ما تكون غير مستقرة، إذ تتغير ظروف تشغيلها أثناء دورة اللحام.
وهنا تكمن ميزة مرشح التوافقيات النشط.
يتم تثبيت المرشح السلبي.
مرشح التوافقيات النشط ديناميكي.
يستهدف المرشح السلبي رتبًا توافقية محددة.
يستجيب مرشح التوافقيات النشط للموجة الحقيقية.
قد يكون المرشح السلبي أقل مرونة عند توسع ورشة العمل.
يمكن لمرشح التوافقيات النشط أن يتكيف بشكل أفضل مع ظروف الحمل المتغيرة.
بالنسبة لآلات اللحام، عادة ما يكون مرشح التوافقيات النشط هو الحل الأقوى على المدى الطويل عندما يكون الموقع به أحمال متغيرة أو آلات متعددة أو متطلبات صارمة لجودة الطاقة.
غالباً ما تكون المحولات أول المعدات التي تتأثر بالتوافقيات الناتجة عن آلات اللحام.
يؤدي التيار التوافقي إلى زيادة الحرارة في ملفات المحول، كما يزيد من الفاقد ويقلل من السعة القابلة للاستخدام. قد يبدو حجم المحول مناسبًا، لكن رداءة جودة الطاقة قد تجعله يسخن أكثر من المعتاد.
يساعد مرشح التوافقيات النشط على تقليل هذا التوتر.
من خلال تقليل التيار التوافقي، يساعد نظام AHF على:
يُعد هذا الأمر مهمًا في المصانع التي تكثر فيها عمليات اللحام حيث تحمل المحولات بالفعل أحمالًا عالية ومتغيرة.
يُعدّ التعثر غير المقصود أمراً شائعاً في بيئات اللحام.
قد تتعطل قواطع الدائرة وأجهزة الحماية بسبب زيادة التيار التوافقي الذي يزيد من إجهاد النظام. قد تبدو المشكلة وكأنها زيادة في الحمل، لكن السبب الحقيقي قد يكون رداءة جودة شكل الموجة.
عندما يقلّ التشوه التوافقي، يصبح النظام الكهربائي أكثر استقراراً. وتعمل أجهزة الحماية في ظل ظروف تيار أنظف. وهذا يساعد على تقليل حالات الفصل غير الضرورية وتحسين استمرارية الإنتاج.
هذا الأمر مهم بالنسبة للمصانع. فعطلة واحدة غير متوقعة قد توقف أعمال اللحام، وتؤخر الإنتاج، وتخلق ضغطاً على الصيانة.
لا تحتاج جميع مواقع اللحام إلى نظام AHF على الفور، ولكن بعض العلامات التحذيرية واضحة.
ينبغي على الموقع مراعاة استخدام مرشح توافقي نشط عندما يكون لديه:
تشير هذه العلامات إلى أن النظام الكهربائي يتعرض لإجهاد توافقي.
ينبغي أن يستند القرار الصحيح إلى القياس. يجب على المهندسين التحقق من التشوه التوافقي، ومستوى التيار، ومستوى الجهد، وحمل المحول، وعدد الأحمال غير الخطية قبل اختيار سعة نظام الترددات العالية التلقائية.
قبل اختيار مرشح توافقي نشط لآلات اللحام، يجب على الموقع مراجعة الحالة الكهربائية الفعلية.
تشمل النقاط المهمة ما يلي:
يعتمد الحجم الصحيح لـ AHF على التيار التوافقي الفعلي، وليس فقط على لوحة بيانات ماكينة اللحام.
هذا الأمر مهم لأن اختيار حجم أصغر من اللازم قد لا يحل المشكلة، بينما قد يؤدي اختيار حجم أكبر من اللازم إلى إهدار التكاليف. يساعد القياس الدقيق في اختيار مرشح التوافقيات النشط المناسب لحمل اللحام الفعلي.
يمكن استخدام مرشح التوافقيات النشط في العديد من التطبيقات المتعلقة باللحام.
تستخدم ورش التصنيع عادةً العديد من آلات اللحام والقطع والضواغط والمحركات. يساعد نظام AHF في التحكم في التشوه التوافقي وتحسين جودة الطاقة بشكل عام.
تستخدم مصانع السيارات روبوتات اللحام وخطوط الإنتاج الآلية. وتحتاج هذه الأنظمة إلى طاقة مستقرة. يساعد نظام AHF على تقليل الاضطرابات الكهربائية ويدعم الإنتاج الموثوق.
تستخدم مواقع معالجة الصلب في كثير من الأحيان معدات لحام ثقيلة وأحمالاً غير خطية أخرى. يساعد نظام AHF على تقليل إجهاد المحولات وتحسين استقرار النظام.
غالباً ما تحتوي أحواض بناء السفن على العديد من آلات اللحام التي تعمل في الوقت نفسه، ويتغير الحمل باستمرار. يوفر نظام AHF تعويضاً مرناً للتوافقيات في هذه البيئة الديناميكية.
تستخدم صناعة الآلات الثقيلة أنظمة لحام عالية التيار. يساعد نظام اللحام عالي التردد (AHF) على تقليل التيار التوافقي وحماية المحولات الكهربائية ومفاتيح التوزيع والكابلات.
تُنتج آلات اللحام توافقيات لأنها تستخدم محولات إلكترونية للطاقة وتسحب التيار على شكل نبضات بدلاً من موجة جيبية سلسة.
يقوم مرشح التوافقيات النشط بالكشف عن تيار التوافقيات وحقن تيار التعويض لتقليل التشوه التوافقي في الوقت الحقيقي.
نعم. تقنية AHF مناسبة لورش اللحام لأن أحمال اللحام تتغير بسرعة وغالبًا ما تُحدث تشوهًا توافقيًا.
نعم. من خلال تقليل التيار التوافقي، يمكن لتقنية AHF أن تقلل من تسخين المحولات، وتقلل من الخسائر، وتحسن الموثوقية على المدى الطويل.
ينبغي تحديد حجم AHF المناسب بناءً على التيار التوافقي المقاس، والجهد، وتيار الحمل، وTHDi، وعدد آلات اللحام.
تُعدّ آلات اللحام من الأحمال الصناعية الهامة، ولكنها قد تُسبب تشوهات توافقية خطيرة. فعند تشغيل العديد من آلات اللحام معًا، قد يُواجه النظام الكهربائي ارتفاعًا في درجة حرارة المحولات، وإجهادًا في الكابلات، وانقطاعات متكررة غير مرغوب فيها، وعدم استقرار في الجهد، وانخفاضًا في عمر المعدات.
يساعد مرشح التوافقيات النشط لماكينات اللحام في حل هذه المشكلة عن طريق تقليل التيار التوافقي في الوقت الفعلي. فهو يحسن جودة الطاقة، ويحمي المحولات والكابلات، ويقلل الإجهاد الكهربائي، ويدعم إنتاجًا أكثر استقرارًا.
اطلع على الخيارات المتنوعة لمرشح التوافقيات النشط https://www.ytelect.com/active-power-filter_c3
