على أساس مبدأ مصدر الجهد العاكس , ytpqc-asvg مولد فار ثابت متقدم يستخدم الترانزستور ثنائي القطب المعزول (IGBT) للتحكم في حجم ومرحلة جهد التيار المتردد العاكس , وذلك لتحقيق غرض الطاقة التفاعلية , تعويض التوافقية وعدم التوازن . لأن تردد التبديل لـ IGBT مرتفع جدًا ( حتى 25 . 6 كيلو هرتز) , asvg يمكن أن تعوض الأحمال التفاعلية السريعة وتحقق دقة تعويض عالية جدًا . تمتلك ASVG أفضل أداء من حيث التكلفة مع وظيفة التحكم في القدرة التفاعلية والتحكم التوافقي .
البند رقم .:
YTPQC-ASVGطلب (موك):
1قسط:
T/T,LCسعر السوق:
$1500أصل المنتج:
SHANGHAI,CHINAاللون:
RAL7035,Blackالمهلة:
7 Daysوزن:
50kgYT-PQC-ASVG مولد var ثابت متقدم
ytpqc-asvg المتقدمة مولد فار ثابت (asvg) يكتشف تيار الحمل في الوقت الفعلي من خلال التصوير المقطعي المحوسب الداخلي والخارجي ويحلل التيار التفاعلي للحمل بواسطة TI DSP و FPGA , ثم يولد إشارة PWM إلى عاكس IGBT (المستوى الثالث) لتوليد تيار حثي أو سعوي وتعويض التيار التفاعلي لتحقيق عامل القدرة المستهدف . يمكن لـ YTPQC-ASVG أيضًا تعويض اختلال توازن الطور والتوافقيات .
مقارنة مع بنك المكثف التقليدي , ytpqc مولد فار ثابت متقدم يتمتع بمزايا الاستجابة السريعة ودقة التعويض العالية دون مشاكل التعويض الناقص أو التعويض الزائد , تجنب الرنين , إلخ .
تصميم وحدات
سلسلة ytpqc مولد فار ثابت متقدم لديه تصميم نمطي متقدم . يتكون YTPQC-ASVG عادةً من واحد أو أكثر asvg الوحدات النمطية وواجهة اختيارية لجهاز الإنسان LCD تم لمسها . كل وحدة ASVG عبارة عن نظام تعويض طاقة تفاعلي مستقل وديناميكي , ويمكن للمستخدمين تغيير تصنيف SVG عن طريق إضافة أو إزالة وحدات ASVG .

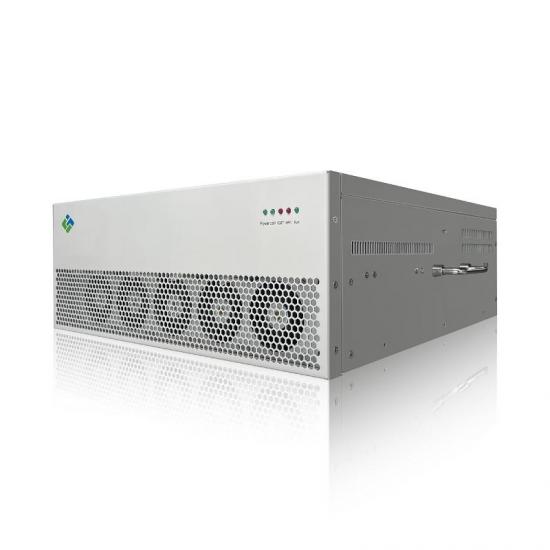

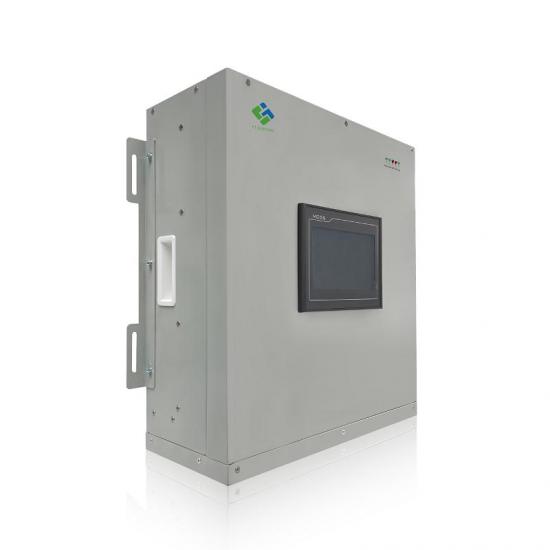

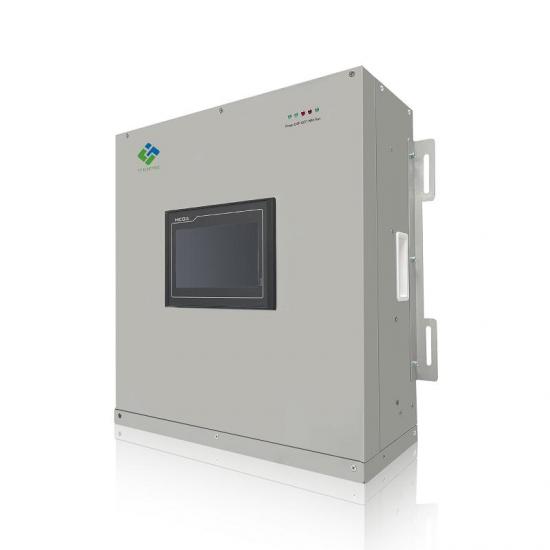

حسب نوع التركيب , ytpqc مولد فار ثابت متقدم يمكن تقسيمه إلى رف معياري asvg , ASVG مثبت على الحائط وهبوط حر asvg.
نموذج الوصف
ytpqc-asvg مولد فار ثابت متقدم غطاء سلسلة الوحدات من 10kvar إلى 100kvar , نوع الدعم المثبت على الحائط , نوع الحامل , وحدات الهبوط المجانية .
SN | بند | تصنيف القدرة | نموذج المصنع | أبعاد (w * d * h , مم) | ن . ث . (كلغ) | حجم التعبئة (w * d * h , مم) | ز . ث . (كلغ) |
1 | asvg | 10 كفار | ytpqc-asvg / 10-4-4l-rw | 360 * 402 * 125 | 20 | 740 * 690 * 445 | 25 |
2 | asvg | 15 كفار | ytpqc-asvg / 15-4-4l-rw | 360 * 402 * 125 | 20 | 740 * 690 * 445 | 25 |
3 | asvg | 30 كفار | ytpqc-asvg / 30-4-4l-rw | 505 * 550 * 190 | 34 | 740 * 690 * 445 | 40 |
4 | asvg | 50 كفار | ytpqc-asvg / 50-4-4l-rw | 505 * 550 * 190 | 35 | 740 * 690 * 445 | 41 |
5 | asvg | 75 كفار | ytpqc-asvg / 75-4-4l-rw | 505 * 570 * 280 | 53 | 740 * 690 * 445 | 63 |
6 | asvg | 85 كفار | ytpqc-asvg / 85-4-4l-rw | 505 * 570 * 280 | 54 | 740 * 690 * 445 | 64 |
7 | asvg | 100 كفار | ytpqc-asvg / 100-4-4l-rw | 505 * 570 * 280 | 55 | 740 * 690 * 445 | 65 |
ytpqc-asvg مولدات فار ثابتة متقدمة هي أنظمة عالية الأداء , مدمجة , مرنة , معيارية وفعالة من حيث التكلفة أنظمة تصحيح عامل الطاقة النشطة التي توفر استجابة فورية وفعالة لمشاكل جودة الطاقة في أنظمة الطاقة الكهربائية منخفضة أو عالية الجهد .
متصلة بالتوازي مع الحمل المراد تعويضه , ytpqc مولد فار ثابت متقدم تعمل الوحدات كمصدر تيار متحكم فيه , توفر شكل موجة حالي في الوقت الفعلي .
ytpqc متقدم مولد فار ثابت asvg تمكين عمر أطول للمعدات , موثوقية عملية أعلى , قدرة واستقرار محسّن لنظام الطاقة , وتقليل فقد الطاقة , الامتثال لمعايير جودة الطاقة الأكثر تطلبًا ورموز الشبكة .
ytpqc مولد فار ثابت متقدم متوفر في نطاق واسع من التصنيفات , لخدمة نطاق واسع من تطبيقات المستهلك . يسمح تصميمه المعياري بالمرونة في التثبيت والتكامل . التصميم المتأصل الموفر للطاقة , 3 طوبولوجيا المستوى , و تجعل الواجهة الاختيارية سهلة الاستخدام للآلة البشرية , YTPQC-ASVG حلاً مفضلاً للغاية لجميع قطاعات مستهلكي الكهرباء , مدمجي الأنظمة وتصنيع المعدات الأصلية .
البيانات والمواصفات الفنية | ||||
الفولطية | 220 فولت (171 ~ 269 فولت) | 400 فولت (300 ~ 456 فولت) | 480 فولت (356 ~ 515 فولت) | 690 فولت (483 ~ 793 فولت) |
التصنيف الحالي | 10/20/30/40/50 كفار | 30/50/75/100 كفار | 30/50/75/100 كفار | 150/175 / 200kvar |
تردد التيار | 50/60 هرتز±5% | |||
طوبولوجيا الدائرة | ثلاثة مستويات | |||
وضع تعويض متعدد | التعويض التفاعلي , التخفيف التوافقي , تعويض عدم اتزان الحمل ثلاثي الطور | |||
نطاق التصفية | التوافقيات من الدرجة الثانية إلى الخامسة والعشرين , بحد أقصى 60٪ من السعة المقدرة (تعويض انتقائي أو كامل) | |||
مصنفة من التخفيض التوافقي | ≥97٪ (لتشوهات الترتيب التوافقي النموذجية) | |||
أداء التصفية | عادةً , thdi≤ 5٪ عند الحمل المقدر (حتى مع الأحمال الأكثر تعقيدًا) . | |||
عامل الطاقة المستهدف | قابل للتعديل من -1 . 0 إلى +1 . 0 | |||
قدرة الترشيح neatral | 3 أضعاف تيار المرشح المقدر (في حالة جهاز 4 أسلاك) | |||
3 مراحل تأثير موازنة الحمل | ≤5٪ , يخفف التسلسل السلبي والصفر | |||
تردد التبديل / التحكم | 25 . 6 كيلو هرتز | |||
وقت الاستجابة الأولية | ≤50us | |||
وقت الاستجابة الإجمالي | ≤5 مللي ثانية | |||
فقدان نشط للنظام | ≤2 . 5٪ | |||
الحد الحالي الناتج | محدودة تلقائيًا في حدود 100٪ من السعة المقدرة للإخراج | |||
خوارزمية التحكم | fft الذكية , خوارزمية التحكم التكيفي الذاتي | |||
مراقب | dsp + fpga | |||
الحماية | حماية الأجهزة , حماية البرمجيات | |||
اتصال التحكم | الألياف أو التوصيل الكهربائي | |||
واجهة آلة الإنسان | 7 بوصة لمس TFT LCD hmi | |||
بروتوكولات الاتصال | اعتماد بروتوكول الاتصال عن بعد modbus ؛ تعتمد واجهة الاتصال ناقل RS485 و CAN , لدعم تشغيل تطبيق الهاتف المحمول . | |||
الضوضاء | <60 ديسيبل (<45 ديسيبل أثناء التشغيل بسرعة منخفضة) | |||
طريقة التثبيت | وحدة مدمجة (رف) , مثبتة على الحائط , هبوط حر | |||
مستوى الحماية | ip20 | |||
طريقة التبريد | تنظيم سرعة مراوح PWM تبريد الهواء الذكي | |||
اللون | ral 7035 رمادي فاتح | |||
درجة الحرارة المحيطة | -20 ~ 55 درجة مئوية | |||
الرطوبة النسبية | بحد أقصى 95٪ , بدون تكاثف | |||
تصاعد الارتفاع فوق مستوى سطح البحر | ≤2000 بالقدرة المقدرة ؛ قم بتقليل السعة بشكل مناسب إذا كانت> 2000 (خفض قدرة 1 ٪ لكل 100 متر) | |||
qaulifications | ce , ieee61000 , تقرير اختبار النوع | |||
الامتثال للمعايير | ieee 519 , ERG5 / 4 |
YTPQC-ASVG في صناعة السيارات
ytpqc-asvg مولد فار ثابت متقدم النظام , وحدة تصحيح عامل القدرة والمرشح التوافقي في واحد . يوفر مولد var الثابت المتقدم نفس الأداء الديناميكي مثل SVG مع فائدة إضافية تتمثل في الجمع بين التخفيف التوافقي .
الصناعة
عملية تصنيع السيارات التقليدية الأربعة , على الرغم من أن تقنيات وعمليات الشركات المصنعة المختلفة بها درجة معينة من الاختلافات , ولكن في السنوات الأخيرة مع تحول الأتمتة , مثل أداة CNC المتطورة لخط الإنتاج الأوتوماتيكي المرن , روبوتات الطلاء , روبوتات اللحام , استخدام روبوتات الرفع الصناعية . لا تعمل معدات الأتمتة على تحسين كفاءة العمل وتقليل درجة العمالة , فحسب ، بل تنتج أيضًا سلسلة من المشكلات .
المشكلة
صناعة السيارات هي صناعة نموذجية للصناعات الثقيلة , مع طلبها على الكهرباء , الطلب الكبير على الطاقة , عامل الطاقة المنخفض لمعدات الطاقة , العديد من معدات الأحمال غير الخطية وأحمال التصادم النموذجية , والطاقة العالية متطلبات الجودة .
صناعة السيارات هي صناعة نموذجية للصناعات الثقيلة , حمولتها كبيرة , وهناك عدد كبير من حمل الصدمات , مما يؤدي إلى تغير سريع في الحمل , بحيث لا يمكن الحفاظ على تعويض الطاقة التفاعلية المكثفات التقليدية مع تغيير الحمل .
الحل
من أجل التغيير السريع للأحمال , نقوم بتكوين المقابل مولد فار ثابت لتحقيق أفضل تعويض لعامل الطاقة . قمنا بتثبيته 300 كيلو فولت SVG في الموقع , حافظ على عامل القدرة عند 1 . 00 في الوقت الحقيقي .
الأداء الفني
الفوائد
بعد تثبيت YT static var generator , توافق بيانات الموقع مع IEEE 519 , G5 / 4 , EN 50160 وأيضًا معايير وتوصيات جودة الطاقة الأخرى:
البلدان المثبتة
المنتجt وصف | فولتاجe مستوى | مصنفة Frequ ency | مستخدم مانواl (جهاز) | دليل الاستخدام (همي) | ورقة البيانات | كاتالog |
مولد فار ثابت متقدم | 220 فولت / 400 فولت | 50 هرتز | تحميل | تحميل | تحميل | تحميل |
مولد فار ثابت متقدم | 220 فولت / 400 فولت | 60 هرتز | تحميل | تحميل | تحميل | تحميل |
مولد فار ثابت متقدم | 480 فولت | 50 هرتز | تحميل | تحميل | تحميل | تحميل |
مولد فار ثابت متقدم | 480 فولت | 60 هرتز | تحميل | تحميل | تحميل | تحميل |
