YTPQC-APF استنادًا إلى طوبولوجيا ثلاثية المستويات، هي مرشح الطاقة النشط (APF) نظام مصمم للقضاء على التذبذبات التوافقية وبالتالي تقليل التكاليف . APF هو حل متعدد الاستخدامات، يمكن تصميمه بسهولة لتوفير تحسين معامل القدرة، والتحكم في تغير الجهد، وتخفيف الوميض ووظيفة موازنة الحمل، و تحسين جودة الطاقة بشكل كبير في الشبكات مع تقليل التلوث التوافقي.
يشهد السعي لتحقيق جودة طاقة مثالية تحولاً جذرياً، مدفوعاً بمادة أشباه موصلات جديدة: كربيد السيليكون (SiC). تكشف مقارنة مرشح التوافقيات النشطة (AHF) التقليدي بنموذج قائم على كربيد السيليكون عن أكثر من مجرد ترقيات تدريجية؛ بل تُظهر قفزة نوعية في الأداء والكفاءة والقدرة.
البند رقم .:
YTPQC-APFطلب (موك):
1أصل المنتج:
Shanghai,Chinaاللون:
RAL7035,Blackوزن:

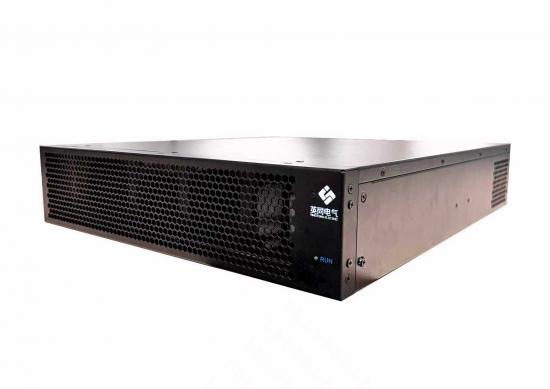

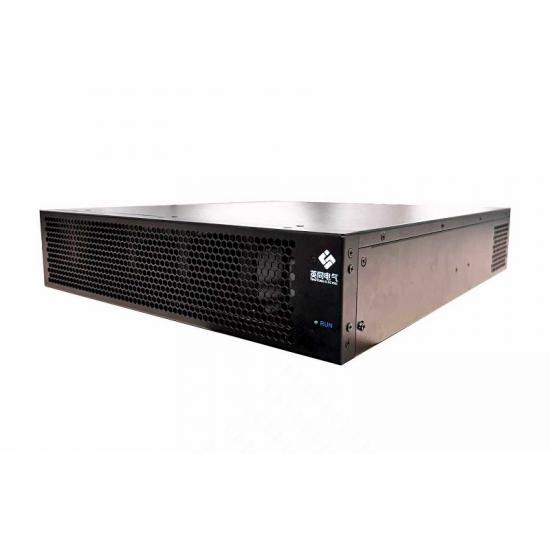

50kgمرشح الطاقة النشط YT-PQC-APF
YTPQC-APF مرشح الطاقة النشط هو الحل الأمثل والشامل لقضايا جودة الطاقة في شبكة الطاقة، مثل التوافقيات، والقدرة التفاعلية، وعدم توازن الحمل ثلاثي الطور. YTPQC-APF والذي يكون بالتوازي مع شبكة الطاقة يمكنه اكتشاف الموجة التوافقية في شبكة الطاقة في الوقت المناسب، وتوليد تيار تعويض الطور العكسي من خلال المحول وتصفية الموجة التوافقية في شبكة الطاقة بشكل ديناميكي.
عملية YTPQC- صندوق النقد الدولي لا يتأثر بأشكال الأحمال المتنوعة وهياكل شبكات الطاقة. ولن يُنتج تذبذبًا توافقيًا (رنينًا) مع النظام، مما يُحقق تحكمًا توافقيًا مثاليًا تحت أحمال متنوعة. YTPQC مرشح الطاقة النشط يمكنه تحقيق التعويض التفاعلي الديناميكي بشكل كامل، والتحكم في تبديل المكثفات، وبالتالي زيادة معامل القدرة لشبكة الطاقة. وفي الوقت نفسه، YTPQC- صندوق النقد الدولي لديه وظيفة التحكم في عدم توازن تيار الحمل ثلاثي الطور، وبالتالي التعامل بشكل شامل مع مختلف مسائل جودة الطاقة في شبكة الطاقة.
التصميم المعياري
واي تي بي كيو سي مرشح الطاقة النشط يتميز بتصميم معياري متقدم. عادةً ما يتكون YTPQC-APF من وحدة واحدة أو عدة وحدات. صندوق النقد الدولي وحدات وواجهة تفاعلية اختيارية بشاشة LCD تعمل باللمس. كل وحدة APF هي نظام ترشيح توافقي مستقل، ويمكن للمستخدمين تغيير تصنيف نظام الترشيح التوافقي بإضافة أو إزالة وحدات APF.
وصف النموذج

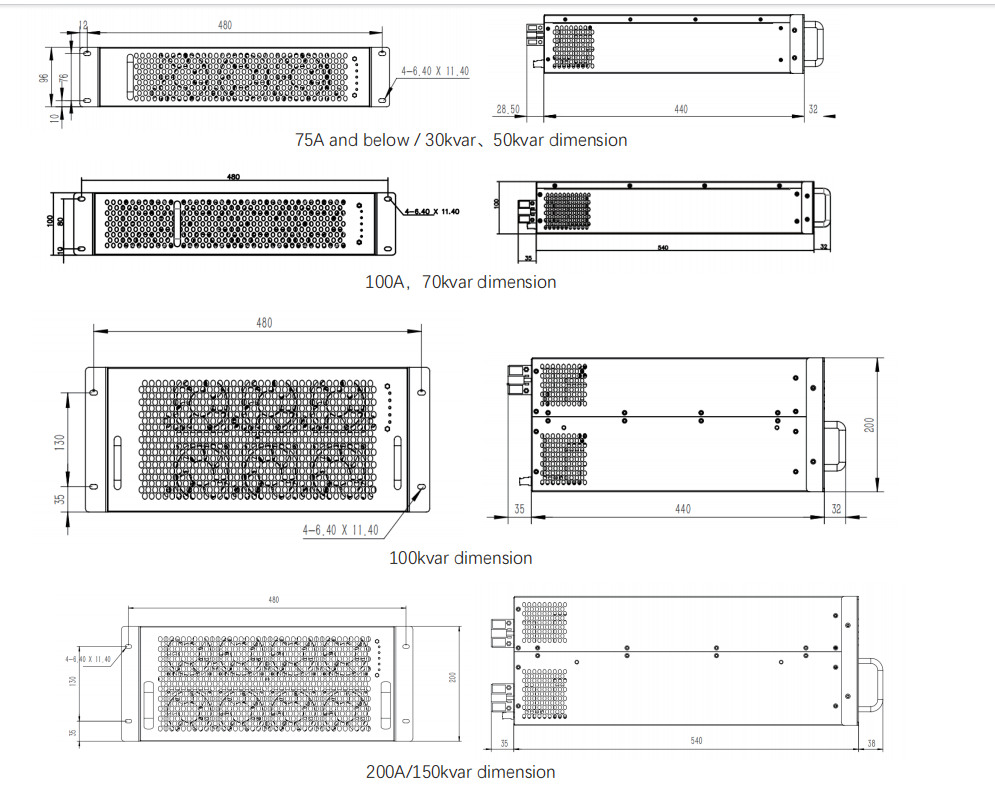

مرشح الطاقة النشطة (SiC) / مولد التباين الثابت (SiC) تغطي السلسلة من 20 أمبير إلى 150 أمبير / 30 كيلو فولت أمبير إلى 150 كيلو فولت أمبير، نوع الحائط الداعم، نوع الرف.
YTPQC-APF مرشح الطاقة النشط هو حل معياري ومرن وعالي الكفاءة لجودة الطاقة لمشاكل شبكات الطاقة الحديثة، مثل التوافقيات وانخفاض معامل القدرة وعدم التوازن وما إلى ذلك. يحمي YTPQC-APF التطبيقات الصناعية والسكنية والتجارية المهمة، ويحل مشاكل جودة الطاقة الصعبة لجميع أنواع التطبيقات والعملاء على مستوى العالم
|
|
| تقنية رائدة | مرشح التوافقيات البصرية |
|
|
|
|
| أفضل مراقبة جودة الطاقة | ضمان جودة عالية |
|
|
YTPQC مرشح الطاقة النشط يتميز بميزات متقدمة مثل الترشيح التوافقي النشط، وتعويض القدرة التفاعلية، وموازنة الحمل، والتحكم في المكثفات، كحل شامل لإدارة جودة الطاقة. YTPQC- APF يساعد على جعل التركيبات متوافقة مع لوائح جودة الطاقة السائدة من خلال التخفيف من التشوه التوافقي وعدم توازن الحمل والطاقة التفاعلية
ميزات المنتج
■ جهاز تحكم عن بعد لاسلكي يعمل بتقنية البلوتوث جهاز تحكم مع دعم التبديل السريع
■ كفاءة إجمالية تصل إلى 98%
■ استجابة فورية ≤10 ميكروثانية

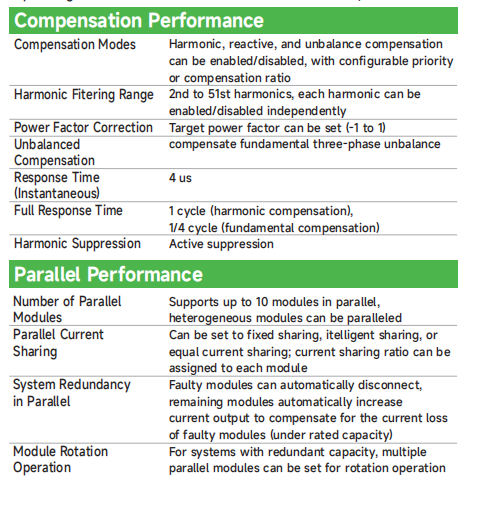

■ أوضاع تعويض متعددة

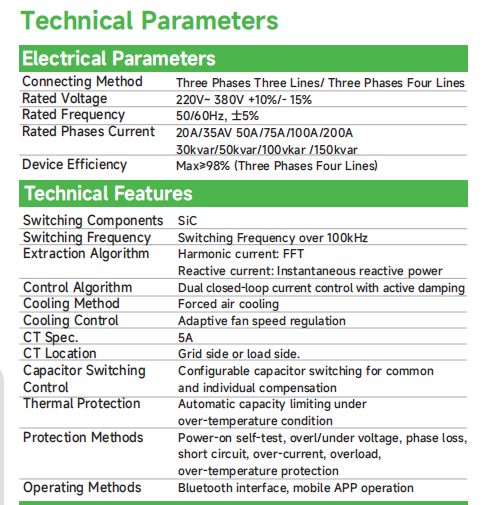

هذا المنتج هو حل من سلسلة حلول نشطة من الجيل الجديد، مصمم بأجهزة كربيد السيليكون. يتميز بتصميم ثنائي النواة، مما يوفر عمليات حسابية أسرع، وخسائر أقل، وكفاءة أعلى. كفاءة المعدات (تصل إلى 98٪). بالإضافة إلى التعويض التوافقي الديناميكي، يمكن للمنتج أيضًا توفير الطاقة التفاعلية التعويض، ومعالجة قضايا جودة الطاقة مثل تقلبات الجهد والوميض. يعتمد المنتج على أحدث تكنولوجيا التحكم لتحقيق التحكم الآلي الكامل، مما يجعله الحل المفضل للقضاء على التوافقيات.
واي تي بي كيو سي مرشح الطاقة النشط متوفر بمجموعة واسعة من التصنيفات، لخدمة مجموعة واسعة من تطبيقات المستهلكين. تصميمه المعياري يسمح بمرونة التركيب والتكامل. تصميمه الموفر للطاقة، وطوبولوجيا ثلاثية المستويات، وواجهة آلة هامان الاختيارية سهلة الاستخدام، تجعل YTPQC- صندوق النقد الدولي حل مفضل للغاية لجميع قطاعات مستهلكي الكهرباء ومُدمجي الأنظمة ومصنعي المعدات الأصلية.
|
|
|
|
YTPQC-APF في صناعة النسيج
واي تي بي كيو سي مرشح الطاقة النشط يؤدي انخفاض مستويات التوافقيات إلى تحسين موثوقية الشبكة الكهربائية وخفض تكاليف التشغيل. كما يُقلل بشكل كبير من انقطاع التيار الكهربائي المزعج لأجهزة الحماية، وتآكل الصمامات الناتج عن تأثيرات التسخين التوافقي.
كما يُقلل ارتفاع درجة حرارة المحركات والمحولات ولوحات التوزيع والكابلات، مما يزيد من عمرها الافتراضي ويُقلل من تكاليف صيانتها. بالنسبة للتركيبات الجديدة، يُمكن إعادة النظر في زيادة حجم معدات التوزيع لتقليل قابلية التوافقيات للتأثر.
الخلفية
مع تطور الاقتصاد الاجتماعي وتكنولوجيا العلوم، فإن العديد من شركات الطباعة والصباغة النسيجية من أجل تحسين جودة المنتج من خلال تكنولوجيا التحول، والاستخدام الواسع النطاق لمحركات الأقراص ذات التردد المتغير، ومعدات التيار المستمر، بما في ذلك معدات التهوية (بما في ذلك مروحة تحويل التردد وتكييف الهواء)، ومعدات الإضاءة، ومعدات الإنتاج (الغزل، والرمل الناعم، والقطن المتماسك، وآلة التشكيل، وأسطوانة الصباغة، وما إلى ذلك)، تنتج عددًا كبيرًا من التوافقيات من الدرجة الخامسة والسابعة، مما يتسبب في تلوث التوافقيات، ويؤدي إلى انخفاض جودة الطاقة.
مشكلة جودة الطاقة
شركة متخصصة في إنتاج مصنع الأقمشة غير المنسوجة، وإنتاج مجموعة متنوعة من القماش غير المنسوج من الألياف القصيرة، وأنواع من القماش غير المنسوج المنفوخ بالذوبان، والقماش غير المنسوج من الجلد الصناعي، والقماش غير المنسوج بالإبر، والقماش غير المنسوج من البروبيلين، ووسادة امتصاص الماء، والقماش غير المنسوج المرشح، والقطن المضاد للبكتيريا، ومواد داخلية للسيارات، وحصيرة امتصاص الزيت وغيرها من المنتجات غير المنسوجة.
YTPQC-APF في الشبكات
يشتمل الحمل الصناعي بشكل أساسي على آلة التمشيط، وآلة الوخز بالإبر، والفرن غير المنسوج، وآلة الملف، وما إلى ذلك، والتي ستنتج توافقيات متسلسلة في عملية الإنتاج، مما يؤدي إلى عدم قدرة خزانة تعويض السعة الميدانية على العمل بشكل طبيعي. من أجل ضمان التشغيل الطبيعي لخزانة المكثفات الميدانية، 300 أمبير مرشح الطاقة النشط تم تثبيته للتخفيف من التوافقيات.
الأداء الفني هـ
بلغت قيمة THDV في الموقع 5.9%، متجاوزةً الحد الوطني البالغ 5%، بينما بلغت قيمة THDi 23.5%، ويتألف التيار التوافقي بشكل رئيسي من توافقيات من الرتب الثالثة والخامسة والسابعة، ويحتوي أيضًا على عدد قليل من التوافقيات الزوجية من الرتبتين الثانية والرابعة. بعد المعالجة، انخفضت قيمة THDv إلى 2.2%، وانخفضت قيمة THDi إلى 2.0%، كما استُعيد شكل موجة التيار إلى شكل الموجة الجيبية.
الفوائد
بعد تثبيت YT مرشح الطاقة النشط ، سوف يتوافق مع معايير IEEE 519 وG5/4 وEN 50160 ومعايير جودة الطاقة الأخرى والتوصيات:
مزيد من التطبيقات
الدول المثبتة
