لتلبية متطلبات تعويض الطاقة التفاعلية المستمرة بتكلفة منخفضة وموثوقية عالية وقدرة كبيرة، تم اقتراح نظام تعويض طاقة تفاعلية ديناميكي هجين يعتمد على TSC (مكثف الثايرستور على التوازي) وSVG (معوض فار ثابت). يتكون هذا النظام من نظام فرعي منفصل TSC ونظام فرعي مستمر SVG، وقام بتنسيق تصنيف تبديل المكثف لـ TSC مع التعويض الديناميكي لـ SVG باستخدام قانونين للتحكم الهجين استنادًا إلى اتخاذ قرار الخبراء، والاستفادة الكاملة من مزايا كل منهما. تم تطبيق نهج التعلم الآلي لتجنب الحركات المتكررة للمكثفات وإطالة عمر المعدات.
البند رقم .:
YTPQC-HPFCطلب (موك):
1قسط:
T/T,LCسعر السوق:
$2000أصل المنتج:
SHANGHAI,CHINAاللون:
RAL7035المهلة:
7 Daysوزن:

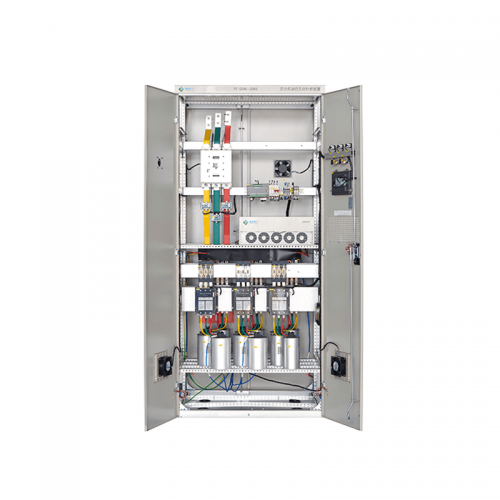

50kgYT-PQC-HPFC تعويض الطاقة التفاعلية الهجينة
يعتمد تعويض الطاقة التفاعلية الهجين YTPQC-HPFC نظام التكوين للجمع بين YTPQC-ASVG Advanced Static var Generator وتبديل المكثف/المفاعل، وينفذ خطط تعويض تفاعلية مختلفة وفقًا للاحتياجات الفعلية للمستخدمين في الموقع، وذلك لتحقيق أفضل مزيج من السعر والتأثير.
يتكون جهاز تعويض الطاقة التفاعلية الهجين YTPQC-HPFC من جزأين: Static Var Generator ووحدة التعويض التفاعلي لمكثف التبديل/المفاعل. في جهاز تعويض الطاقة التفاعلية الديناميكي الهجين YTPQC-HPFC، تم تصميم كل وحدة وإنتاجها بطريقة الطاقة المنخفضة والحجم الصغير والتكلفة المنخفضة، وكلاهما اختياري، ويمكن دمجهما بأفضل طريقة ومرنة وفقًا لـ الحالة التفاعلية الفعلية للموقع، وذلك لتحقيق النسبة المثلى لتأثير التشغيل والتكلفة.
تم اقتراح نظام موحد لمكثف تبديل الثايرستور (TSC) ومولد فار ثابت YTPQC-SVG لتحسين تنظيم الجهد والاستقرار وعامل الطاقة في أنظمة نقل وتوزيع التيار المتردد. يتكون TSC من مكثفات ثنائية مشفرة متعددة المجموعات، والتي تستخدم بشكل أساسي لتعويض var ذو السعة الكبيرة خطوة بخطوة. يعوض YTPQC-SVG الطاقة التفاعلية ذات السعة الصغيرة بشكل مستمر، ويقوم بتصفية التوافقيات الناتجة عن الحمل غير الخطي.
عندما تقوم YTPQC-SVG بتعويض التوافقيات بطريقة التحكم التقليدية، فقد تتعرض للتذبذب إذا لم تأخذ وحدة التحكم YTPQC-SVG في الاعتبار التفاعل بين TSC و YTPQC- SVG، لذلك توجد طريقة تعويض توافقي انتقائية لحل المشكلة. تمت دراسة خوارزمية التحكم التنبؤية لـ TSC للحصول على تعويض صحيح عندما يتغير الحمل بسرعة. يمكن لنظام التعويض الموحد المقترح تنفيذ تعويض الطاقة التفاعلية المستمرة والتيارات التوافقية بفعالية من حيث التكلفة.
تصميم وحدات
يتميز YTPQC Static Var Generator بتصميم معياري متقدم. عادةً ما يتكون YTPQC-SVG من وحدة واحدة أو عدة وحدات VG S وشاشة LCD اختيارية تعمل باللمس وواجهة الآلة البشرية. كل وحدة SVG عبارة عن نظام ترشيح توافقي مستقل، ويمكن للمستخدمين تغيير تصنيف نظام الترشيح التوافقي عن طريق إضافة وحدات SVG أو إزالتها.
وفقًا لنوع التثبيت، يمكن تقسيم YTPQC-SVG إلى Rack Modular SVG، وSVG المثبت على الحائط، وSVG للهبوط الحر.
رف وحدات SVG | SVG وحدات مثبتة على الحائط |
نموذج الوصف
تغطي سلسلة تصحيح عامل الطاقة الهجين YTPQC-HPFC من 100 كيلو فولت أمبير إلى 500 كيلو فولت أمبير لكل خزانة، وتدعم مكثفات الثايرستور ذات التحكم SVG (أو نوع تبديل المقاولين).
SN | غرض | تصنيف القدرة | نموذج المصنع |
أبعاد (العرض*العمق*الارتفاع، مم) |
شمال غرب (كجم) |
حجم التعبئة (العرض*العمق*الارتفاع، مم) |
جيجاوات (كجم) |
1 | HPFC | 100 كيلو فولت أمبير | YTPQC-HPFC/100-4-4L-50k | 800*1000*2200 | 300 | 990*1140*2455 | 340 |
2 | HPFC | 150 كيلو فولت أمبير | YTPQC-HPFC/150-4-4L-50k | 800*1000*2200 | 320 | 990*1140*2455 | 360 |
3 | HPFC | 200 كيلو فولت أمبير | YTPQC-HPFC/200-4-4L-50k | 800*1000*2200 | 340 | 990*1140*2455 | 380 |
4 | HPFC | 250 كيلو فولت أمبير | YTPQC-HPFC/250-4-4L-50k | 800*1000*2200 | 360 | 990*1140*2455 | 400 |
5 | HPFC | 300 كيلو فولت أمبير | YTPQC-HPFC/300-4-4L-100k | 800*1000*2200 | 380 | 990*1140*2455 | 420 |
6 | HPFC | 350 كيلو فولت أمبير | YTPQC-HPFC/350-4-4L-100k | 800*1000*2200 | 380 | 990*1140*2455 | 440 |
7 | HPFC | 400 كيلو فولت أمبير | YTPQC-HPFC/400-4-4L-100k | 800*1000*2200 | 400 | 990*1140*2455 | 460 |
8 | HPFC | 450 كيلو فولت أمبير | YTPQC-HPFC/450-4-4L-100k | 800*1000*2200 | 400 | 990*1140*2455 | 480 |
9 | HPFC | 500 كيلو فولت أمبير | YTPQC-HPFC/500-4-4L-100k | 1000*800*2200 | 420 | 990*1140*2455 | 500 |
YTPQC-HPFC: تم اقتراح نظام موحد لمكثف تبديل الثايرستور (TSC) ومولد var الثابت YTPQC-SVG لتحسين تنظيم الجهد، والاستقرار، وعامل الطاقة في أنظمة نقل وتوزيع التيار المتردد. يتكون TSC من مكثفات ثنائية مشفرة متعددة المجموعات، والتي تستخدم بشكل أساسي لتعويض var ذو السعة الكبيرة خطوة بخطوة. يعوض YTPQC-SVG الطاقة التفاعلية ذات السعة الصغيرة بشكل مستمر، ويقوم بتصفية التوافقيات الناتجة عن الحمل غير الخطي.
يتمتع نظام تصحيح عامل الطاقة الهجين YTPQC-HPFC بالعديد من المزايا: التشغيل الذكي، ووقت الاستجابة السريع، ومجموعة الوحدات المرنة، والتعويض السلس وواجهة الآلة البشرية الودية، وخاصة الأداء العالي التكلفة.
تتوفر لوحة YTPQC-HPFC الهجينة في مجموعة واسعة من التصنيفات لخدمة مجموعة واسعة من تطبيقات المستهلك. يتيح تصميمها المعياري المرونة في التثبيت والتكامل. إن التصميم المتأصل الموفر للطاقة، والهيكل ثلاثي المستويات، وواجهة آلة Haman الاختيارية سهلة الاستخدام، ومكثفات التحكم، تحقق أفضل أداء من حيث التكلفة.
البيانات والمواصفات الفنية | ||||
الفولطية | 400 فولت (300 ~ 456 فولت) | |||
تصنيف القدرة |
50 كيلو فولت أمبير ~ 500 كيلو فولت أمبير |
|||
تردد التيار الكهربائي | 50/60 هرتز ± 5% | |||
طوبولوجيا الدائرة | المستوى الثالث | |||
وضع التعويض المتعدد | التعويض التوافقي، التعويض التفاعلي، تعويض عدم توازن الحمل على ثلاث مراحل | |||
نطاق التصفية | التوافقيات ذات الترتيب الفردي من الثاني إلى الخامس والعشرين (التعويض الانتقائي أو الكامل) | |||
تصنيف التخفيض التوافقي | ≥97% (للتشوهات النموذجية في الترتيب التوافقي) | |||
أداء التصفية | عادةً، يكون THDi≥ 5% عند الحمل المقدر (حتى مع الأحمال الأكثر تعقيدًا). | |||
عامل الطاقة المستهدف |
نظام PF أكبر من 0.98 بعد التعويض ضمن السعة المقدرة. |
|||
تأثير موازنة الحمل على 3 مراحل | ≥5%، تخفيف التسلسل السلبي والصفر | |||
قدرة التصفية المحايدة | 3 أضعاف تيار الفلتر المقدر (في حالة وجود جهاز ذو 4 أسلاك) | |||
تردد التبديل/التحكم ASVG | 25.6 كيلو هرتز | |||
وقت استجابة ASVG | ≥5 مللي ثانية | |||
واجهة التحكم بالمكثف | 16 طرق | |||
تبديل مكثف | الثايرستور، المقاولين | |||
زمن استجابة المكثف | ≥1 ثانية | |||
فقدان نشط للنظام | .52.5% | |||
الحد الحالي للإخراج | يقتصر تلقائيًا على 100% من القدرة المقدرة للإخراج | |||
خوارزمية التحكم | ذكي FFT، خوارزمية التحكم ذاتية التكيف | |||
مراقب | دي اس بي + FPGA | |||
حماية | حماية الأجهزة، حماية البرمجيات | |||
اتصال التحكم | اتصال الألياف أو الكهربائية | |||
واجهة الآلة البشرية | 7 بوصة تعمل باللمس TFT LCD HMI | |||
بروتوكولات الاتصال | اعتماد بروتوكول الاتصال عن بعد Modbus. تعتمد واجهة الاتصال RS485 وCAN bus، مما يدعم تشغيل تطبيق الهاتف المحمول. | |||
ضوضاء | <60 ديسيبل (<45 ديسيبل أثناء التشغيل منخفض السرعة) | |||
طريقة التثبيت | وحدة مدمجة (رف)، مثبتة على الحائط، هبوط حر | |||
مستوى الحماية | IP20 | |||
طريقة التبريد | تنظيم السرعة مراوح تبريد الهواء الذكية PWM | |||
لون | رال 7035 رمادي فاتح | |||
درجة الحرارة المحيطة | -20~55 درجة مئوية | |||
الرطوبة النسبية | الحد الأقصى 95%، بدون تكثيف | |||
ارتفاع التركيب فوق مستوى سطح البحر | ≥2000 عند السعة المقدرة؛ قم بتقليل السعة بشكل مناسب إذا كانت > 2000 (1% تخفيض لكل 100 متر) | |||
المؤهلات | CE، IEEE61000، تقرير اختبار النوع | |||
الامتثال للمعايير | إيي 519، إرج5/4 |
صناعة السيارات
تم اقتراح نظام موحد لمكثف تبديل الثايرستور (TSC) ومولد YTPQC-SVG Static Var Generator لتحسين تنظيم الجهد، والاستقرار، وعامل الطاقة في أنظمة نقل وتوزيع التيار المتردد. يتكون TSC من مكثفات ثنائية مشفرة متعددة المجموعات، والتي تستخدم بشكل أساسي لتعويض var ذو السعة الكبيرة خطوة بخطوة. يعوض YTPQC-SVG الطاقة التفاعلية ذات السعة الصغيرة بشكل مستمر، ويقوم بتصفية التوافقيات الناتجة عن الحمل غير الخطي.
الصناعة
عملية تصنيع السيارات الأربعة التقليدية، على الرغم من أن تكنولوجيا وعمليات الشركات المصنعة المختلفة لديها درجة معينة من الاختلافات، ولكن في السنوات الأخيرة مع التحول الآلي، مثل لكمة CNC المتطورة لخط الإنتاج الأوتوماتيكي المرن، وروبوتات الطلاء، وروبوتات اللحام، ورفع الروبوتات الصناعية وضعها موضع الاستخدام. لا تعمل معدات التشغيل الآلي على تحسين كفاءة العمل وتقليل درجة العمل فحسب، بل تنتج أيضًا سلسلة من المشاكل.
المشكلة
صناعة تصنيع السيارات هي صناعة ثقيلة نموذجية، مع الطلب على الكهرباء، والطلب الكبير على الطاقة، وعامل الطاقة المنخفض لمعدات الطاقة، والعديد من معدات الأحمال غير الخطية النموذجية وحمل الصدمات، ومتطلبات جودة الطاقة العالية.
صناعة تصنيع السيارات هي صناعة ثقيلة نموذجية، حمولتها كبيرة، وهناك عدد كبير من أحمال الصدمات، مما يؤدي إلى تغيير سريع في الحمل، بحيث لا يتمكن تعويض الطاقة التفاعلية للمكثفات التقليدية من مواكبة تغير الحمل.
الحل
من أجل التغيير السريع للأحمال، نقوم بتكوين Static Var Generator المقابل لتحقيق أفضل تعويض لعامل الطاقة. قمنا بتركيب لوحة تصحيح عامل الطاقة الهجينة بقدرة 300 كيلو فولت أمبير في الموقع، وحافظنا على عامل الطاقة عند 1.00 في الوقت الفعلي.
الأداء الفني
فوائد العميل
بعد تثبيت أنظمة تصحيح معامل القدرة الهجينة YT (التحكم الثابت في مولد Var TSC) ، تتوافق بيانات الموقع مع IEEE 519، G5/4، EN 50160 وأيضًا معايير وتوصيات جودة الطاقة الأخرى:
الدول المثبتة
