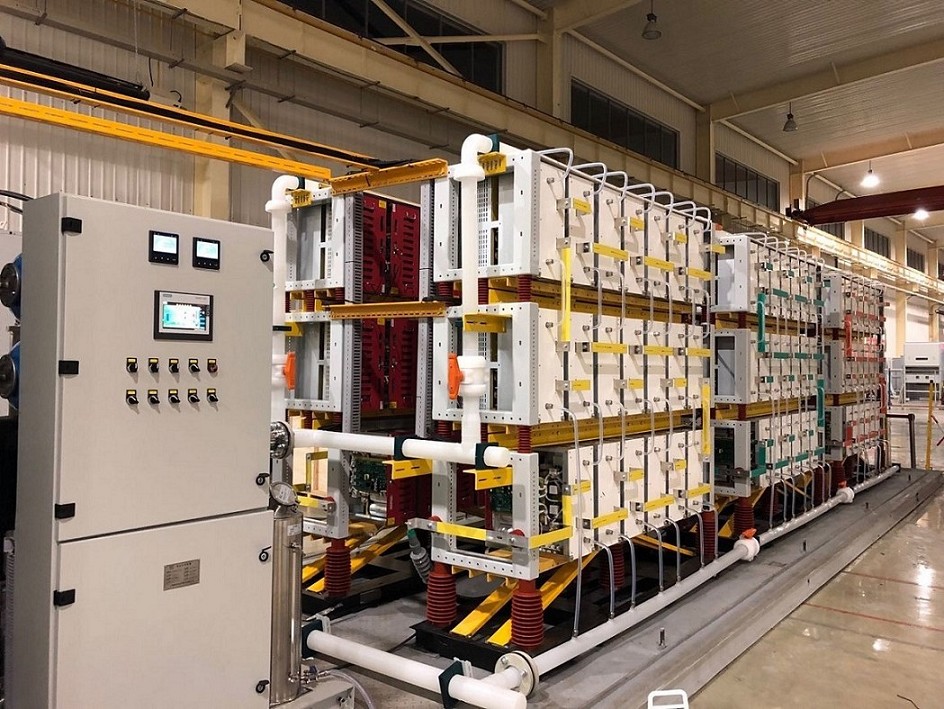

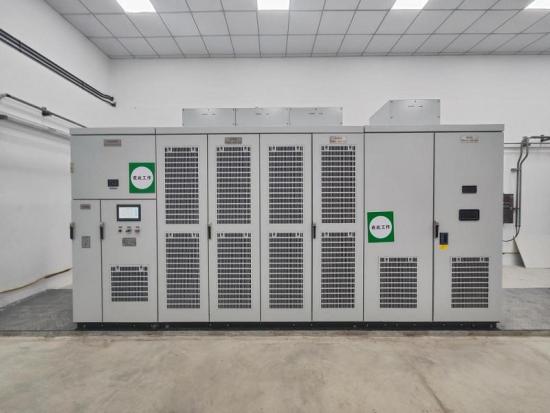

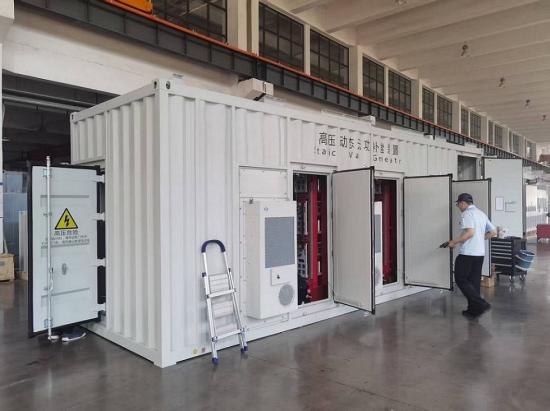

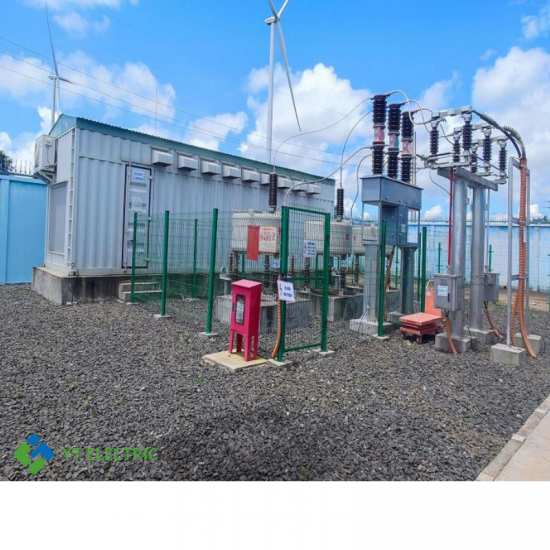

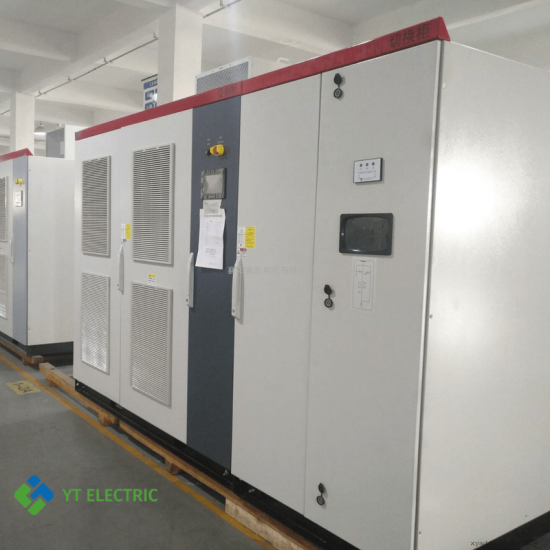

مُعوض متزامن ثابت 11 كيلو فولت من Statcom

فيما يلي المواصفات الفنية التفصيلية لنظام STATCOM متوسط الجهد، والتي تغطي المعلمات الرئيسية المطلوبة للشراء والتصميم والنشر:

هل تحتاج إلى مساعدة في اختيار الحل المناسب لمشروعك؟ أخبرنا بمستوى الجهد، واحتياجاتك من MVAR، وتطبيقك! sales@yt-electric.com

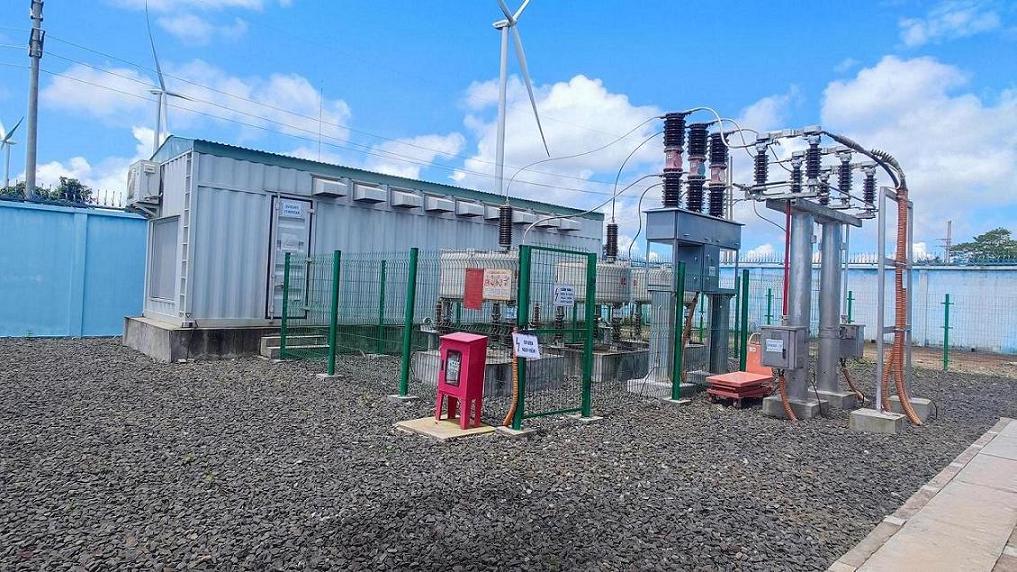

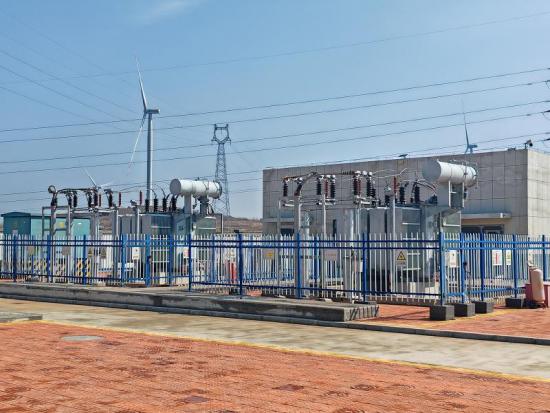

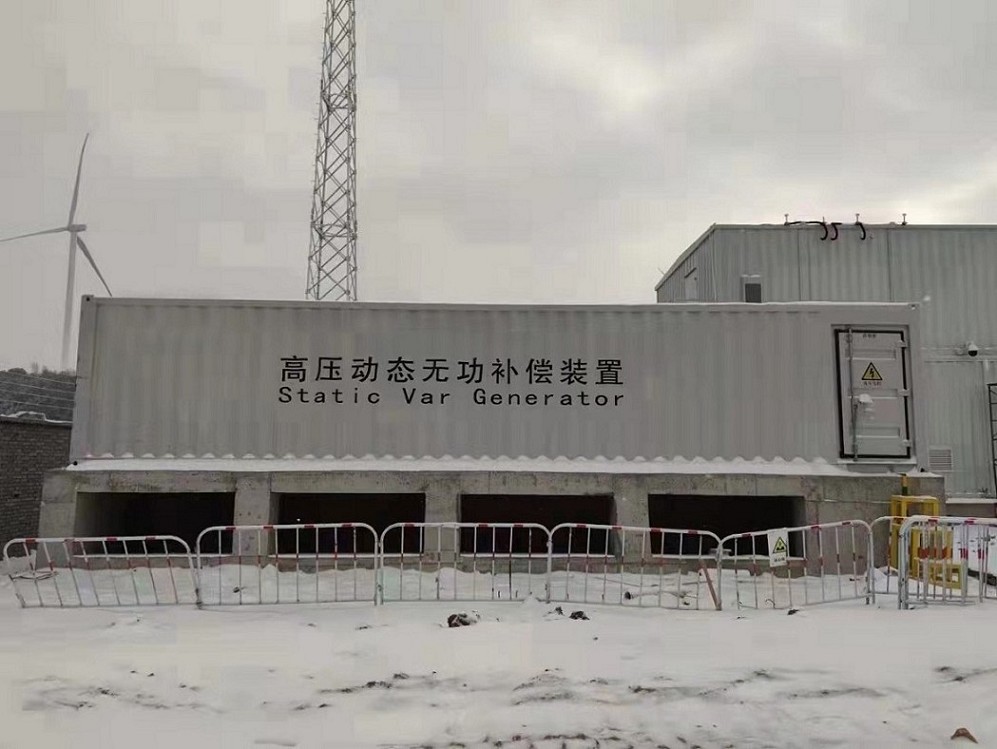

التعويض الديناميكي للجهد العالي (SVG Statcom) في نظام توزيع الطاقة

1. نظرة عامة على المشروع

في المنشآت المعدنية، يعاني نظام توزيع الطاقة من معامل قدرة متأخر، بالإضافة إلى تغيرات متكررة في الأحمال التفاعلية والنشطة. يؤدي التذبذب الكبير وعدم استقرار التيار التفاعلي إلى تقلبات في جهد النظام، مما يؤثر سلبًا على التشغيل الآمن لشبكة الكهرباء والمعدات الأخرى. في حال توصيل الكهرباء المنزلية بنفس الشبكة، فإن تقلبات جهد النظام ستؤدي إلى وميض الأضواء وتداخلها مع المحركات والمعدات الكهربائية الأخرى.

استخدام أ مولد VAR الثابت (SVG/Statcom) يمكن لأنظمة التوزيع التغلب على هذه المشاكل، إذ توفر الطاقة التفاعلية المؤقتة التي يحتاجها نظام التوزيع في أي وقت، مما يُسهم في استقرار نظام إمداد الطاقة. كما أنها تُحقق فوائد كبيرة لصناعة المعادن، إذ يُمكّن استقرار جهد إمداد الطاقة من الاستخدام الأمثل لمحولات التوزيع، ويوفر طاقة توزيع مستقرة؛ كما أن التخلص من تدفق التيار التفاعلي يُقلل من خسائر الخطوط ومحولات المحطات الفرعية. كما سيُحسّن معامل قدرة النظام بشكل ملحوظ. كما أن الاستثمار في هذه المعدات عالية الكفاءة يُقلل من تكاليف التشغيل.

وفقًا لقوة الجهاز، يتم ضبط سعة التعويض الإجمالية لقضيب التوصيل في القسم الأول على 2 ميجا فار، ويجب توصيل SVG/Statcom بـ باص بار 11 كيلو فولت من خلال خزانة مفاتيح الجهد العالي. يتتبع الجهاز تغيرات جودة طاقة قضيب التوصيل 11 كيلو فولت، ويضبط خرج الطاقة التفاعلية وفقًا لذلك. ويمكنه تحقيق تعديل مستمر وسريع للطاقة التفاعلية لمجموعة واحدة من المعدات من 0 إلى 2 ميجا فولت أمبير، كما أن معامل القدرة والتيار التوافقي يلبيان متطلبات المعايير الوطنية.

وفقًا لقوة الجهاز، يتم ضبط سعة التعويض الإجمالية لقضيب التوصيل للقسم الثاني عند 3 ميجا فار، وSVG /ستاتكوم يجب توصيل المنتج بقضيب ناقل ١١ كيلو فولت عبر خزانة مفاتيح عالية الجهد. يتتبع الجهاز تغيرات جودة طاقة قضيب ناقل ١١ كيلو فولت، ويضبط خرج الطاقة التفاعلية وفقًا لذلك. ويمكنه تحقيق تعديل مستمر وسريع للطاقة التفاعلية لمجموعة واحدة من المعدات من ٠ إلى ٣ ميجا فولت أمبير، كما أن معامل القدرة والتيار التوافقي يلبيان متطلبات المعايير الوطنية.

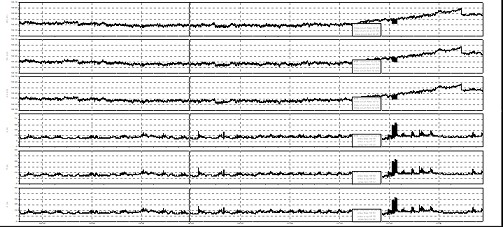

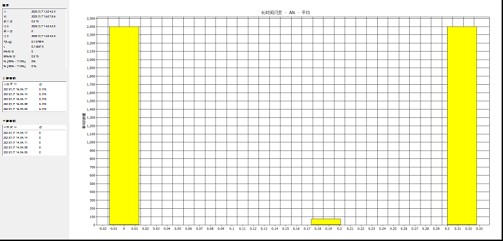

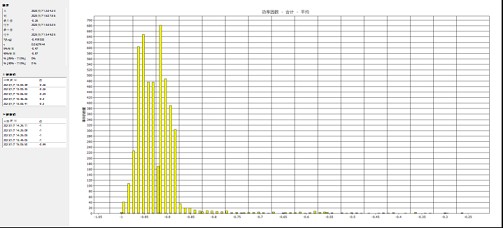

2. مشاكل جودة الطاقة في المشروع

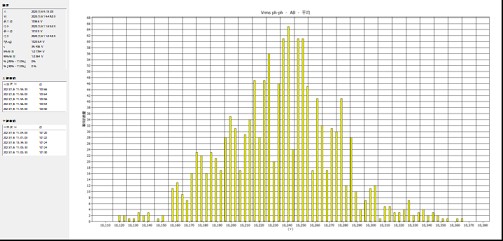

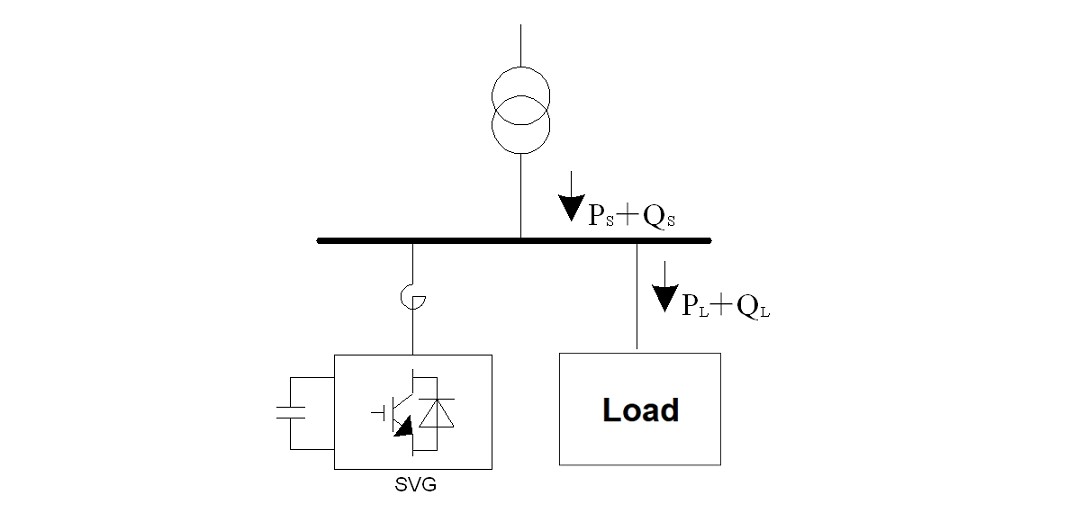

يوفر مصدر الطاقة الطاقة الفعالة (PS) والطاقة التفاعلية (QS) (والتي قد تكون طاقة تفاعلية حثية أو سعوية). وبتجاهل خسائر المحولات والخطوط، نجد أن شبكة الطاقة التي تفتقر إلى تعويض كافٍ للطاقة التفاعلية تواجه المشاكل التالية:

1) تنقل شبكة الطاقة الطاقة التفاعلية من موقع بعيد؛

2) يؤثر التأثير التفاعلي للحمل على جودة إمدادات الطاقة لشبكة الطاقة المحلية وشبكة الطاقة العلوية؛

3) إن عدم التوازن والتوافقيات في الحمل سوف يؤثر أيضًا على جودة الطاقة في شبكة الطاقة؛

لذلك، يتطلب نظام الطاقة بشكل عام القدرة التفاعلية اللازمة، وتعويض عدم التوازن والتوافقيات لحمل الطاقة لتحسين قدرة نظام الطاقة على تحمل الحمل، وتنقية شبكة الطاقة، وتحسين جودة الطاقة في شبكة الطاقة.

3. SVG/Statcom لتعويض القدرة التفاعلية، وتصفية التوافقيات، ودعم الجهد.

3.1 هدف التصميم

1) الحفاظ على عامل القدرة عند 0.95 وما فوق (قابل للضبط)؛

2) تثبيت جهد النظام (قابل للضبط)؛

3) التيار التوافقي يلبي المعايير الوطنية؛

4) تيار الخرج المقدر للتعويض الديناميكي THD ≤ 3%؛

5) تعويض القدرة التفاعلية يتتبع تغييرات الشبكة تلقائيًا؛

6) زمن استجابة التعويض الديناميكي ≤ 5 مللي ثانية؛

7) السماح بسعة التحميل الزائد على المدى القصير 1.2 مرة؛

8) وظيفة الحماية الكاملة؛

9) واجهة سهلة الاستخدام بين الإنسان والآلة؛

10) واجهة اتصال مرنة، ومراقبة عن بعد لتشغيل المعدات وتسجيل بيانات التشغيل؛

3.2 المتطلبات الفنية لـ SVG/Statcom

المجموعة الكاملة من ستاتكوم يجب أن تستوفي المتطلبات الفنية للقدرة التفاعلية وتنظيم الجهد ومعامل القدرة والتحكم التوافقي، ويجب أن تستوفي المؤشرات الفنية التالية:

1) القدرة الإنتاجية

تأخذ المجموعة الكاملة من الأجهزة عامل القدرة على جانب الناقل أو جهد الناقل كهدف للتحكم، وتكون سعة التعويض المقدرة لجهاز SVG/Statcom قابلة للتعديل بشكل مستمر وسلس ضمن نطاق من 0 إلى 4 ميجا فار.

2) وقت الاستجابة

ال SVG/Statcom يتتبع الجهاز ديناميكيًا تغيرات جهد الشبكة، ويضبط الناتج التفاعلي وفقًا لذلك، لتحقيق وظيفة استقرار الجهد. لا يتجاوز زمن الاستجابة الديناميكية 5 مللي ثانية.

3) قدرة التحميل الزائد

يجب أن تتمتع المجموعة الكاملة من الأجهزة بسعة تحميل زائد معينة، ويجب أن تكون قدرة التعويض التفاعلية للحمل الزائد 110٪ من السعة المقدرة للمجموعة الكاملة من الأجهزة للتشغيل على المدى الطويل؛

4) طريقة التبريد

تعتمد المجموعة الكاملة من الأجهزة على تبريد الهواء، والذي يتمتع بتكنولوجيا متقدمة، وتشغيل آمن وموثوق به، ويتكيف مع البيئة الموجودة في الموقع.

5) الجهد التوافقي

يتوافق معدل التشوه الكلي لجهد التوافقيات ومعدل محتوى جهد التوافقيات الفردية ومعدل محتوى جهد التوافقيات الزوجية للناقل المحقون في نقطة التوصيل المشتركة للنظام (نقطة PCC) مع متطلبات المعيار.

6) التيار التوافقي

تتوافق التيارات التوافقية المحقونة في قضيب التوصيل الخاص بنقطة التوصيل المشتركة للنظام (نقطة PCC) مع متطلبات المعيار.

7) اختلال توازن الجهد ثلاثي الطور

إن اختلال التوازن في الجهد الناتج عن قضيب التوصيل لنقطة التوصيل المشتركة هو ≤2%، وهو ما يلبي متطلبات المعيار.

8) تقلب الجهد

بعد إزالة تقلب الجهد الخلفي، فإن تقلب الجهد d% لقضيب التوصيل لنقطة التوصيل المشتركة لشبكة الطاقة هو ≤2%، وهو ما يلبي متطلبات المعيار.

9) عامل القدرة

إذا كانت سعة التعويض كافية والطاقة النشطة أكبر من 0.2 ميجاوات، فإن متوسط معامل القدرة الشهري للحافلة بعد التعويض أكبر من أو يساوي 0.95 (يمكن ضبط معامل القدرة في واجهة الإنسان والآلة)، ولن يكون هناك تعويض زائد.

10) نطاق جهد الإدخال

يُسمح لجهد الإدخال بالتنوع من 90% إلى 115% من الجهد المقدر.

11) نطاق تردد الإدخال

يُسمح بتردد الإدخال ليتراوح من 48 إلى 51 هرتز.

12) وظيفة الركوب ذات الجهد المنخفض

تلبية متطلبات المعيار.

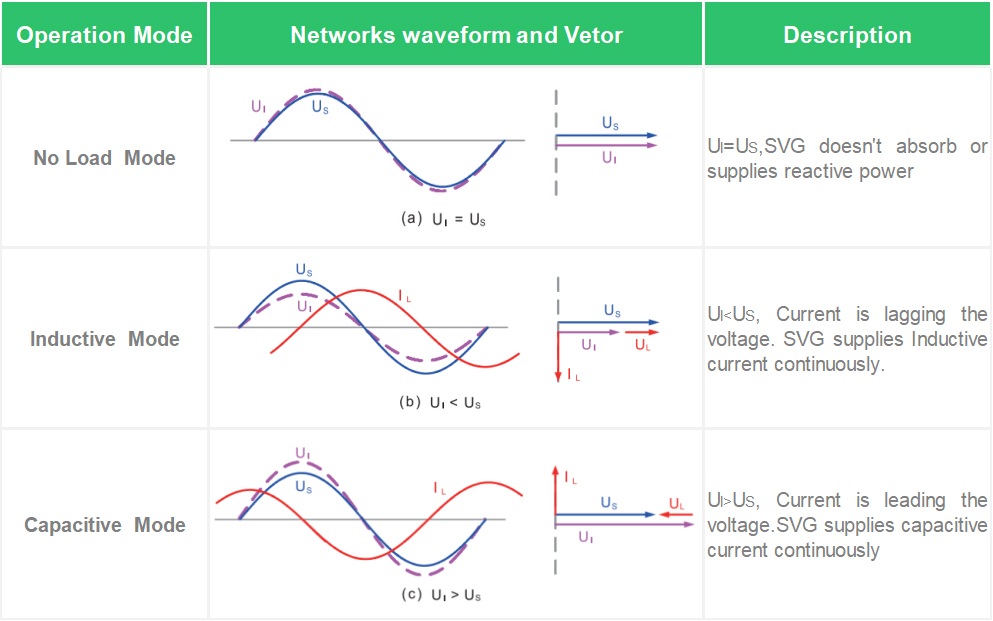

3.3 تأثير مخطط تشغيل جهاز SVG

١) يجب أن يوفر الجهاز إشارات التيار من جانب الشبكة للمراحل الثلاث (أ، ب، ج) لخزانة واردة لقضيب التوصيل ١١ كيلو فولت في الموقع. بعد توصيل الجهاز بالشبكة، يُمكن توصيله بها لمدة ٢٤ ساعة. سيتتبع الجهاز تلقائيًا تغيرات معامل القدرة للشبكة للحفاظ على معامل القدرة عند قيمة محددة تتراوح بين ٠٫٩٥ و١ (دون تعويض زائد).

2) عند التشغيل بجهد الناقل كهدف، فسوف يعمل وفقًا لقيمة الهدف التي حددها المستخدم.

3) يمكن ضبط الفترة الزمنية مع عامل القدرة كهدف أو جهد جانب الشبكة كهدف بحرية.
