اختبار قبول مرشح التوافقيات النشط: 5 خطوات حاسمة للتحقق من السعة والتشغيل التجريبي في الموقع

لا يثبت أمر شراء أن مرشح التوافقيات النشط سيمر باختبار القبول في الموقع. يجب على فريق المشروع التأكد مما يحدث عند نقطة الاقتران المشترك (PCC) عندما تعمل محركات التردد المتغير (VFDs) والمقومات وأجهزة اللحام وأنظمة مزود الطاقة غير المنقطع (UPS) وبنوك المكثفات معًا.

قبل القبول، اطلب حزمة أدلة قابلة للتتبع: أشكال موجية مقاسة، وحسابًا للسعة، ومحاكاة للشبكة، وسجلات الاختبار، ومعايير نجاح/فشل محددة. تحوّل هذه المستندات تصنيف التيار المقتبس إلى التزام هندسي.

ابدأ بخط أساس مقاس لجودة الطاقة

اطلب من المورد تحديد القياسات التي تدعم العرض: الجهد، وتيار الحمل، وTHDi، وTHDv، ومعامل القدرة، وتيار المحايد، ورتب التوافقيات، وتصنيف المحول، والأحمال الرئيسية غير الخطية.

سجّل حالات الإنتاج التمثيلية، وليس قراءة متوسطة واحدة. اشمل بدء تشغيل المحركات، ودورات اللحام، وتشغيل المولد، وفترات الحمل المنخفض التي قد تؤدي فيها بنوك المكثفات إلى تعويض مفرط.

حدّد نقطة الاقتران المشترك (PCC) الخاصة بالقبول. لا تثبت قراءة التشوه المنخفضة عند خزانة المرشح امتثال النظام.

وثّق موقع ونسبة محولات التيار (CT)، وتسلسل الأطوار، ومرجع الجهد، وفاصل أخذ العينات، ودقة الجهاز، وطريقة قياس تيار الطلب.

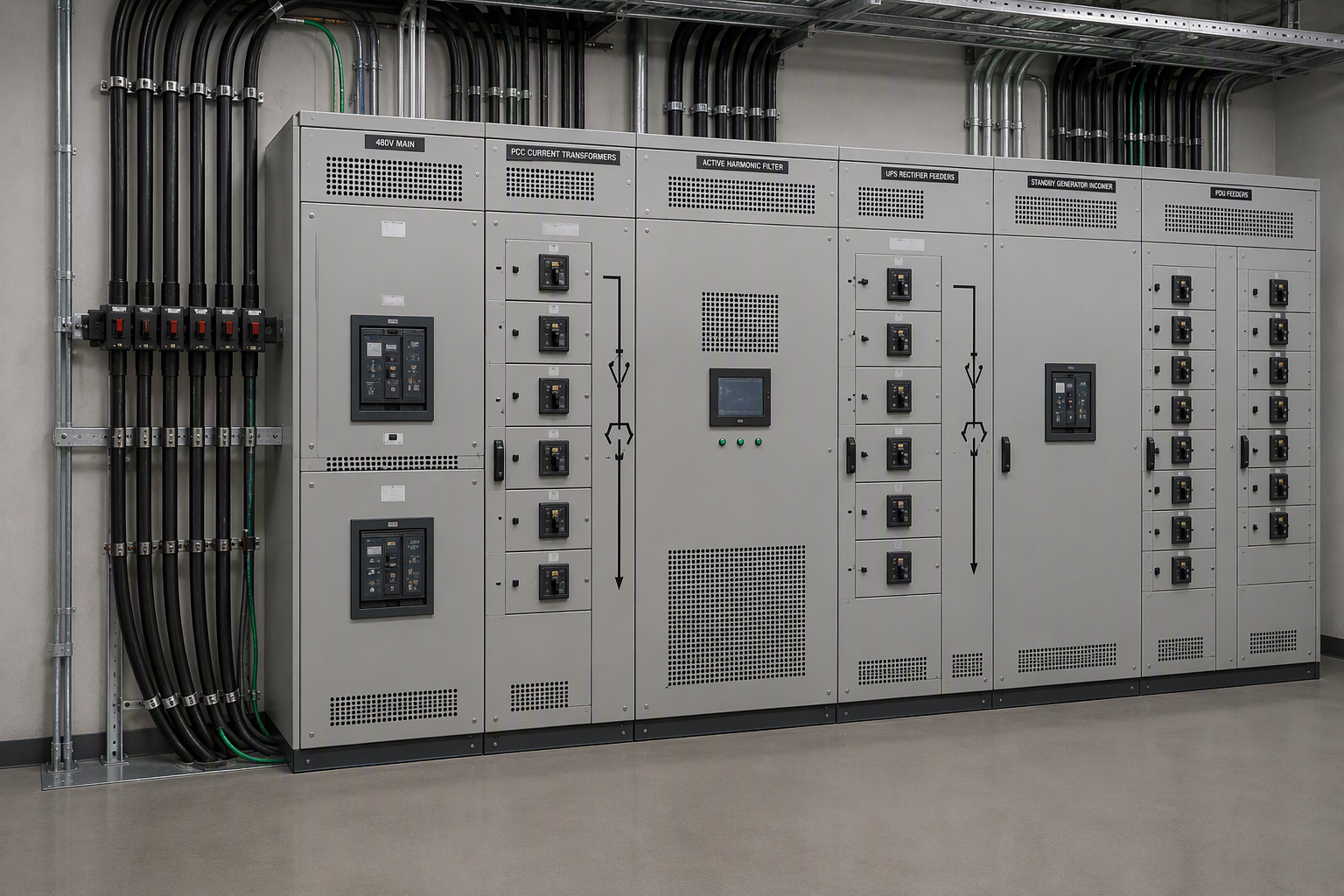

لوحة مفاتيح رئيسية لمركز بيانات بجهد 480 V مزودة بمحولات تيار (CTs) عند نقطة الاقتران المشترك (PCC)، وخزانة مرشح توافقيات نشط، ومغذيات مقومات UPS، ومدخل مولد احتياطي، ومغذيات وحدات توزيع الطاقة (PDU)، وإدراج لشكل موجة THDi قبل/بعد الاختبار. ضع تسميات لمسار القياس، وموصل المحايد، وخلوص طرد الحرارة.

اطلب حسابًا للسعة، وليس مجرد مطابقة للوحة البيانات

يجب أن يعتمد تصنيف مرشح التوافقيات النشط (AHF) على طيف تيار التوافقيات والتشوه المتبقي المطلوب، وليس على تصنيف قاطع المغذي وحده. يجب أن تتضمن ورقة السعة كل مجموعة أحمال، وتيارها المقنن، ومعامل التنوع، وطيف التوافقيات المقاس، والتشغيل المتزامن المتوقع، وهدف THDi، وتيار المرشح المختار، وهامش التوسع غير المستخدم.

في موقع نموذجي بجهد 480 V مزود بمغذيات محركات تردد متغير سداسية النبضات، افترض تيارًا توافقيًا ذرويًا قدره 180 A وهدفًا متبقيًا قدره 50 A. يشير الحساب الأولي إلى حاجة إلى تعويض قدرها 130 A قبل احتساب نمو الحمل، وعدم الاتزان، والطلب على التيار التفاعلي، وخفض التصنيف بسبب درجة الحرارة.

بيّن ما إذا كان مرشح التوافقيات النشط (AHF) يوزع تيار الخرج بين تخفيف التوافقيات، وتعويض القدرة التفاعلية، وتصحيح عدم الاتزان. لا تستطيع وحدة بقدرة 150 A توفير إلغاء توافقيات مستمر بمقدار 150 A بالإضافة إلى تيار تفاعلي بمقدار 150 A.

يتطلب تيار التسلسل الصفري اهتمامًا منفصلًا في الأنظمة ثلاثية الطور ذات أربعة أسلاك. تتجمع التوافقيات الثلاثية في الموصل المحايد بدلًا من إلغائها، مما قد يؤدي إلى ارتفاع حرارته بشكل مفرط حتى عندما يبدو تيار الطور مقبولًا.

أظهر تيار الطور وتيار المحايد قبل التعويض وبعده. حدّد بنية من أربعة أسلاك وحد التعويض المستمر للمحايد عند الحاجة.

الجدول أ: مقارنة فنية

تحقق من افتراضات المحاكاة وحدود الحماية

يجب أن تمثل المحاكاة ممانعة المصدر والمحول، والكابلات، وبنوك المكثفات، والمولدات عند الاقتضاء، وطيف الأحمال غير الخطية، والجهد الخلفي، وإعدادات AHF/SVG المقترحة.

راجع الإنتاج الطبيعي، والحمل غير الخطي الأقصى، وتشغيل المكثفات عند الحمل المنخفض. أضف وضع المولد عند الاقتضاء، لأن مفاعلتَه المختلفة يمكن أن تغيّر التشوه وسلوك الحماية.

اعرض THDi/THDv عند PCC، وترتيبات التوافقيات، ومعامل القدرة، وتغير الجهد، وتيار المرشح، والهامش. اذكر ما يحدث عندما يصل المرشح إلى حد التيار المستمر الخاص به.

تحقق من الرنين قبل الإبقاء على بنوك المكثفات. يمكن أن يؤدي تفاعلها مع محاثة الشبكة إلى تضخيم ترتيبات محددة وتقليل عمر المكثفات والموصلات والكابلات والقواطع.

ينشئ الهيكل ثلاثي المستويات خطوات جهد أصغر من محول مماثل ثنائي المستويات. يمكن أن يقلل ذلك من إجهاد dv/dt، بينما تظل الخسائر والسلوك الحراري معتمدين على تردد التبديل، والتضمين، والتبريد، وتيار الحمل.

يشكل تضمين SPWM تيارًا تعويضيًا. اطلب نطاق تردد التبديل، وعرض نطاق التحكم، واختيار ترتيب التوافقيات، وترتيب أخذ عينات CT، والسلوك تحت تغير الحمل.

سجل الاختبار الحراري واختبار المصنع للمرشح التوافقي النشط

اطلب بيانًا حراريًا يغطي الخرج المستمر عند درجة الحرارة المحيطة المعلنة، والارتفاع، والهيكل، وتبديد الحرارة، وتدفق الهواء، والخفض في القدرة.

عند درجة حرارة محيطة تبلغ 45°C مع الحمل الكامل، تصبح خسائر IGBT أو SiC MOSFET حرارة داخل الخزانة. يؤدي التبريد غير الكافي إلى رفع درجة حرارة الوصلة، وتقليل عمر المكونات، وقد يفرض خفض تيار الخرج.

يجب أن تحدد سجلات المصنع الرقم التسلسلي، والتصنيف الكهربائي، وفحوصات العزل والوظائف، واختبارات الحماية والاتصال، ونطاق اختبار الحمل. يحدد اختبار المصنع حالة المعدات؛ بينما يتحقق التشغيل التجريبي من نتيجة الشبكة.

يجب أن تحدد خطة التشغيل التجريبي قطبية CT، وتسلسل الأطوار، ومراجعة الحماية، واختبارات الإنذار والحمل المتدرج، ومدة التسجيل، وموقع المحلل، واعتماد التقرير.

الجدول B: مصفوفة الاختيار الهندسي

حالة ميدانية نموذجية: مركز بيانات بأمريكا الشمالية بجهد 480 فولت

قام مركز بيانات نموذجي في أمريكا الشمالية بتشغيل نظام توزيع بجهد 480 فولت مع مداخل مقومات UPS، ومغذيات PDU، ومصادر طاقة تكنولوجيا المعلومات، ومولدات احتياطية. احتاج الفريق الهندسي إلى منع التحميل التوافقي ومخاطر تيار المحايد مع الحفاظ على التشغيل المستقر أثناء نقل مصدر الطاقة إلى المولد.

سجل المورد جهد وتيار PCC خلال التشغيل العادي لـ UPS، وتغييرات الحمل المرحلية، وشحن البطاريات، واختبارات نقل مصدر الطاقة إلى المولد. راجعت السجلات رتب التوافقيات الفردية، وتيار المحايد، وتحميل المحول، ووضع تشغيل UPS، والتشوه عند استبدال معاوقة مصدر المولد بمصدر الشبكة.

استخدم الاقتراح مرشح توافقي نشط رباعي الأسلاك تم تحديد سعته بناءً على أقصى تيار توافقي مُلاحظ مع وجود هامش توسع محدد. خصص الحساب سعة تيار لتخفيف التوافقيات وتعويض تيار المحايد، بدلاً من افتراض توفر تيار المحول نفسه في الوقت نفسه لكل وظيفة مفعلة.

استخدم قبول التشغيل اتجاهات PCC قبل وبعد، وبيانات رتب التوافقيات، وسجلات تيار المحايد، وتيار خرج AHF، وسجل إنذارات UPS، وملاحظات نقل مصدر المولد. كانت النتيجة المطلوبة هي تحقيق هدف PCC المتفق عليه عبر أوضاع تشغيل مركز البيانات المسجلة دون حدوث أحداث تحديد تيار AHF أو إنذارات UPS أو عمليات فصل حماية مزعجة محددة.

الأسئلة الشائعة

كيف ينبغي لفريق المشتريات اختيار سعة AHF؟

يجب أن تعتمد السعة على أقصى تيار توافقي مقاس، وهدف تيار التوافقيات المتبقي، وسلوك الحمل المتزامن، والوظائف المفعلة، وخفض القدرة بسبب درجة الحرارة، وهامش نمو موثق. يجب مطالبة المورد بعرض حساب تخصيص التيار الكامل بدلاً من اختيار وحدة اعتماداً على قدرة المحول بالكيلو فولت أمبير فقط.

هل يتطلب التركيب إيقاف تشغيل الإنتاج؟

تعتمد الإجابة على بنية لوحة التوزيع، وتوفر مغذيات احتياطية، وإجراء العزل، وطريقة تركيب محولات التيار CT. يجب على الموردين تقديم بيان طريقة يفصل بين الأعمال التي تتطلب فصل الطاقة وأنشطة الإعداد والتشغيل التي يمكن تنفيذها بعد استعادة الطاقة.

هل تتطلب أنظمة AHF وSVG وSTATCOM صيانة دورية؟

تتطلب فحصاً مخططاً لمسارات الهواء، والمراوح، والمرشحات عند توفرها، والأطراف، وسجل الإنذارات، وروابط الاتصال، ودرجة حرارة التشغيل المسجلة. يجب أن تحدد خطة الصيانة فترات الفحص بناءً على الغبار المحيط، ودرجة الحرارة، ونمط الحمل، وتصميم الغلاف بدلاً من استخدام ادعاء زمني عام.

هل يمكن للمعدات العمل مع UPS أو المولدات أو بنوك المكثفات الموجودة؟

يمكن هندستها لهذه الأنظمة، لكن يجب أن يتضمن الاقتراح معاوقتها، وأوضاع التشغيل، وإعدادات الحماية، والتفاعل التوافقي ضمن الدراسة. لا تقبل بيان توافق دون مراجعة مخطط الخط الواحد وافتراضات حالات التشغيل.

الخلاصة: حوّل القبول إلى نتيجة قابلة للقياس لجودة الطاقة

يصبح اقتراح مرشح التوافقيات النشط موثوقاً عندما يقدم المورد خط أساس مقاساً، وحساب سعة شفافاً، ومحاكاة لحالات التشغيل، وحدوداً حرارية، وأدلة من المصنع، ومعايير تشغيل PCC. تحمي هذه الحزمة المشتري من وحدة تبدو مصنفة بشكل صحيح لكنها تصل إلى حد التيار، أو تفقد الخرج عند درجة حرارة محيطة مرتفعة، أو تفشل في تصحيح مشكلة الشبكة المقاسة.

يمكن لشركة YT Electric مراجعة مخطط الخط الواحد، وملف الحمل، وبيانات التوافقيات، والظروف المحيطة، وهدف القبول قبل إنهاء إعداد تكوين AHF أو SVG أو STATCOM. ابدأ بالأدلة المطلوبة لمشروعك، ثم اختر تيار المعدات والطوبولوجيا التي يمكنها إثبات النتيجة المطلوبة.
