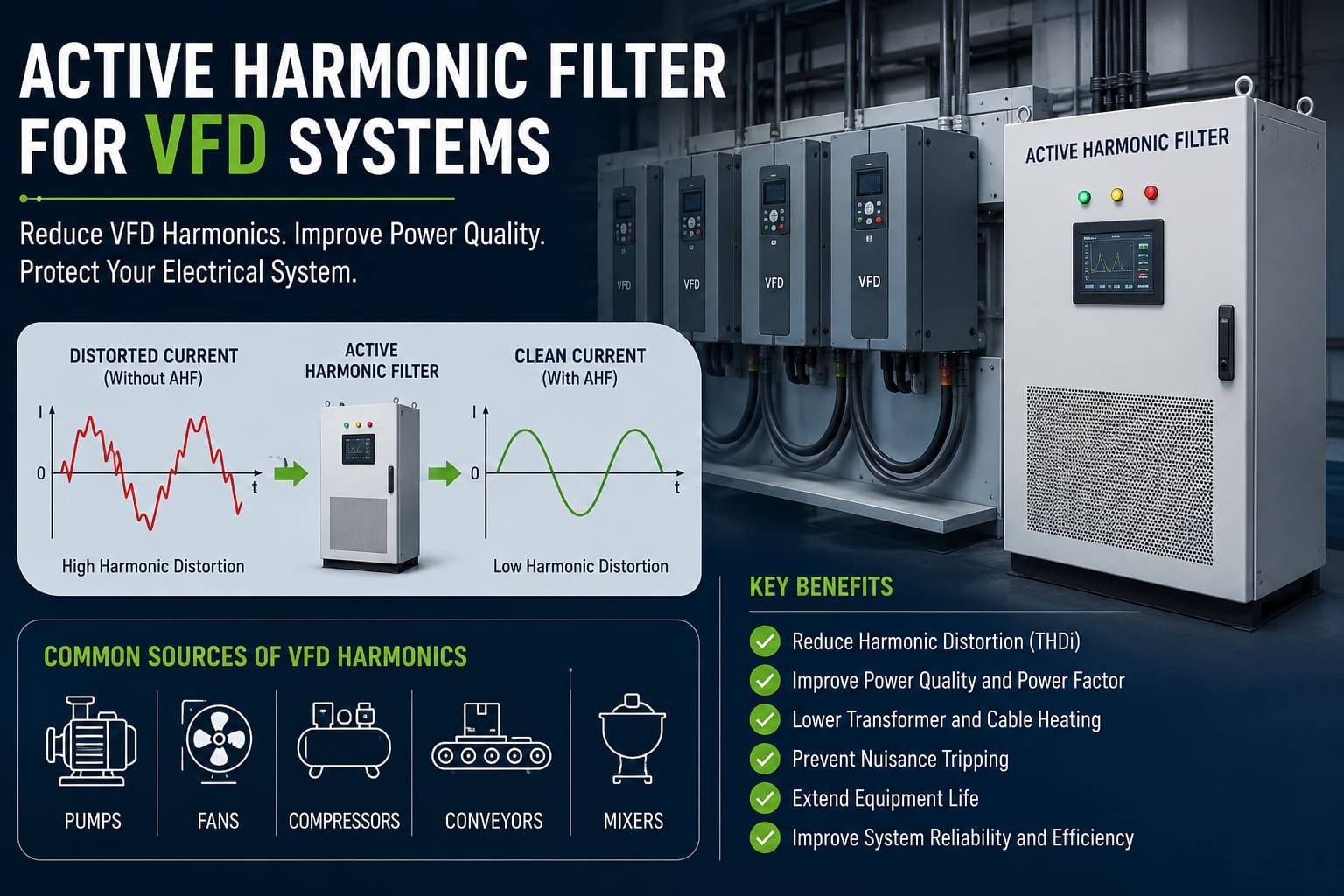

مرشح توافقي نشط لأنظمة محركات التردد المتغير
تستخدم المصانع الحديثة معدات محركات التردد المتغير بشكل أكبر من ذي قبل. يساعد محرك التردد المتغير في التحكم بسرعة المحرك، وتقليل هدر الطاقة، وتحسين التحكم في العمليات. ولكن عندما تعمل العديد من أنظمة محركات التردد المتغير في نفس الشبكة الكهربائية، يمكن أن تصبح التوافقيات الناتجة عن هذه المحركات مشكلة خطيرة في جودة الطاقة.
تُحدث التوافقيات في محركات التردد المتغير تشوهًا توافقيًا في شكل موجة التيار. يمكن أن يؤدي هذا التشوه إلى زيادة الحرارة، وإجهاد المحولات، وفصل قواطع الدائرة، وتقليل عمر المعدات. ولذلك، غالبًا ما يكون استخدام مرشح توافقي نشط ضروريًا في أنظمة الطاقة الصناعية الحديثة.
يكشف مرشح التوافقيات النشط عن التشوه التوافقي في الوقت الفعلي، ويقوم بحقن تيار تعويض لإلغائه. في المواقع التي تحتوي على العديد من أحمال محركات التردد المتغير، يساعد مرشح التوافقيات النشط في الحفاظ على استقرار جودة الطاقة وحماية النظام الكهربائي ككل.
يقوم محرك التردد المتغير بتحويل طاقة التيار المتردد ذات التردد الثابت إلى طاقة خرج متحكم بها للمحرك. تُحسّن هذه العملية التحكم في المحرك، ولكنها تُؤدي أيضًا إلى سحب تيار غير خطي.
بدلاً من سحب التيار بموجة منتظمة، يسحب محرك التردد المتغير التيار على شكل نبضات. تُنتج هذه النبضات توافقيات محرك التردد المتغير. وعندما تنتشر هذه التوافقيات عبر النظام الكهربائي، فإنها تُسبب تشوهًا توافقيًا.
تشمل المصادر الشائعة للتوافقيات في محركات التردد المتغير ما يلي:
قد لا يُشكّل مُحرك التردد المتغير الواحد مشكلة كبيرة. ولكن عند تشغيل العديد من أنظمة مُحركات التردد المتغير معًا، قد يرتفع التشوه التوافقي بسرعة. وهنا تبدأ مشاكل جودة الطاقة.
لا تبقى التوافقيات في محرك التردد المتغير داخل المحرك نفسه، بل تنتقل عبر النظام الكهربائي وتؤثر على المعدات المتصلة به.
يمكن أن يتسبب التشوه التوافقي العالي في:
لهذا السبب، لا ينبغي تجاهل التوافقيات في محركات التردد المتغير. قد يستمر النظام في العمل يوميًا، لكن التشوه التوافقي يزيد الحرارة والضغط تدريجيًا. ومع مرور الوقت، قد يؤدي ذلك إلى أعطال متكررة وتكاليف صيانة أعلى.
تُعدّ جودة الطاقة المستقرة أمراً بالغ الأهمية للمصانع ومحطات معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء ومحطات الضخ. فإذا لم يتم التحكم في التوافقيات الناتجة عن محولات التردد المتغيرة، يصبح النظام الكهربائي بأكمله أقل موثوقية.
مرشح التوافقيات النشط هو جهاز لتحسين جودة الطاقة يُستخدم لتقليل التشوه التوافقي.
يراقب النظام الكهربائي في الوقت الفعلي. عند اكتشاف تشوه توافقي، يقوم مرشح التوافقيات النشط بحقن تيار توافقي معاكس. هذا يلغي التيار التوافقي غير المرغوب فيه ويحسن جودة شكل الموجة.
على عكس المرشحات السلبية، لا يتقيد مرشح التوافقيات النشط بنقطة تشغيل واحدة، بل يتكيف تلقائيًا مع تغير الحمل. وهذا ما يجعله مناسبًا لأنظمة محركات التردد المتغير، لأن أحمال هذه المحركات غالبًا ما تتغير أثناء التشغيل.
بعبارات بسيطة، يقوم مرشح التوافقيات النشط بتنظيف شكل الموجة الحالية الناتج عن توافقيات VFD.
أنظمة محركات التردد المتغير ديناميكية. تتغير سرعة المحرك، ويتغير الطلب على الإنتاج، ويتغير تدفق المضخة، وتتغير سرعة المروحة. ونتيجة لذلك، تتغير توافقيات محرك التردد المتغير أيضًا.
قد لا يواكب الحل الثابت هذه التغييرات بشكل صحيح. يُعدّ المرشح التوافقي النشط خيارًا أفضل لأنه يستجيب في الوقت الفعلي.
تشمل المزايا الرئيسية ما يلي:
بالنسبة للمنشآت التي تحتوي على العديد من وحدات تشغيل التردد المتغير، فإن مرشح التوافقيات النشط غالباً ما يكون الحل العملي على المدى الطويل.
يُصمّم المرشح السلبي لترددات توافقية محددة، ويعمل بكفاءة عندما يكون الحمل مستقرًا ويمكن التنبؤ به. لكن العديد من أنظمة محركات التردد المتغير غير مستقرة، إذ تتغير بتغير متطلبات الإنتاج.
يتميز مرشح التوافقيات النشط بمرونة أكبر، حيث يتتبع التشوه التوافقي الفعلي في النظام. وهذا يجعله خيارًا أفضل للمواقع الحديثة ذات التوافقيات المتغيرة لمحركات التردد المتغير.
الفرق بسيط:
يتم تثبيت المرشح السلبي.
مرشح التوافقيات النشط ديناميكي.
بالنسبة لنظام يحتوي على محرك تردد متغير واحد مستقر، قد يكون المرشح السلبي كافيًا. أما بالنسبة لموقع يحتوي على العديد من أنظمة محركات التردد المتغير، وأحمال متغيرة، وتشوه توافقي غير مستقر، فعادةً ما يكون المرشح التوافقي النشط هو الخيار الأفضل.
يمكن استخدام مرشح التوافقيات النشط في العديد من التطبيقات التي تعتمد بشكل كبير على محركات التردد المتغير.
تستخدم أنظمة المضخات غالبًا نظام تحكم بتردد متغير لضبط التدفق. قد يؤدي ذلك إلى ظهور توافقيات في التردد المتغير، خاصةً عند تشغيل عدة مضخات معًا. يساعد مرشح التوافقيات النشط على تقليل التشوه التوافقي وتحسين جودة الطاقة.
تستخدم أنظمة التكييف والتهوية الكبيرة أنظمة محركات التردد المتغير للمراوح والمبردات والضواغط. وتتغير هذه الأحمال باستمرار. ويساعد مرشح التوافقيات النشط في الحفاظ على استقرار النظام الكهربائي.
تستخدم المصانع معدات محركات التردد المتغير للناقلات والخلاطات والضواغط وآلات الإنتاج. وعندما تعمل العديد من المحركات معًا، تزداد التوافقيات الناتجة عن محركات التردد المتغير. ويساعد مرشح التوافقيات النشط على تقليل الضغط على النظام.
تعتمد محطات معالجة المياه على المضخات والمراوح وأنظمة التحكم في المحركات، وهي مصادر شائعة للتشويه التوافقي. يدعم مرشح التوافقيات النشط جودة طاقة أنظف وتشغيلًا أكثر موثوقية.
قبل اختيار مرشح التوافقيات النشط، يجب قياس الموقع بشكل صحيح.
تشمل النقاط المهمة ما يلي:
ينبغي تحديد حجم مرشح التوافقيات النشط بناءً على تيار التوافقيات الحقيقي، وليس فقط على قدرة المحرك أو حجم المحول. ويساعد القياس الدقيق على تجنب اختيار حجم أصغر أو أكبر من اللازم.
تعتمد الأنظمة الصناعية الحديثة بشكل أكبر على الأتمتة والتحكم في المحركات، مما يعني زيادة استخدام معدات محركات التردد المتغير. ومع ازدياد أنظمة محركات التردد المتغير، تصبح التوافقيات الناتجة عنها أكثر شيوعًا.
جودة الطاقة الجيدة تحمي النظام الكهربائي، فهي تساعد على تقليل الحرارة، وتجنب انقطاع التيار، وإطالة عمر الأجهزة. أما جودة الطاقة الرديئة فتؤدي إلى عكس ذلك، إذ تُسبب ضغطًا خفيًا يُصبح مكلفًا مع مرور الوقت.
يساعد مرشح التوافقيات النشط في التحكم في هذا الخطر. فهو يمنح النظام طريقة فورية لتقليل التشوه التوافقي والحفاظ على جودة طاقة أفضل.
تُحسّن أنظمة محركات التردد المتغير (VFD) التحكم في المحركات وكفاءة الطاقة، ولكنها قد تُنتج أيضًا توافقيات في هذه المحركات. إذا زاد تشوه التوافقيات عن الحد المسموح به، فقد تتعرض المحولات والكابلات والقواطع وغيرها من المعدات للحرارة والإجهاد وانخفاض الموثوقية.
يُعدّ مرشح التوافقيات النشط أحد أكثر الحلول فعاليةً لمعالجة التوافقيات في محركات التردد المتغير. فهو يقلل من تشوه التوافقيات في الوقت الفعلي، ويحسّن جودة الطاقة، ويدعم التشغيل المستقر في الأنظمة ذات أحمال محركات التردد المتغيرة.
بالنسبة للمصانع ومحطات الضخ وأنظمة التدفئة والتهوية وتكييف الهواء ومحطات معالجة المياه وغيرها من المواقع التي تعتمد بشكل كبير على محركات التردد المتغير، فإن مرشح التوافقيات النشط يساعد في حماية النظام الكهربائي وتحسين الموثوقية على المدى الطويل.
اختر الحل الأمثل من كتالوجنا: https://www.ytelect.com/active-power-filter_c3
