كقائد في حلول جودة الطاقة ، تلتزم YT Electric منذ فترة طويلة بالبحث عن التخفيف التوافقي في أنظمة الطاقة تحلل هذه المقالة المبادئ التقنية الأساسية لتوطين المصدر التوافقي من خلال دراسة حالة تمثيلية

خلفية الحالة: مثال للتخفيف التوافقي

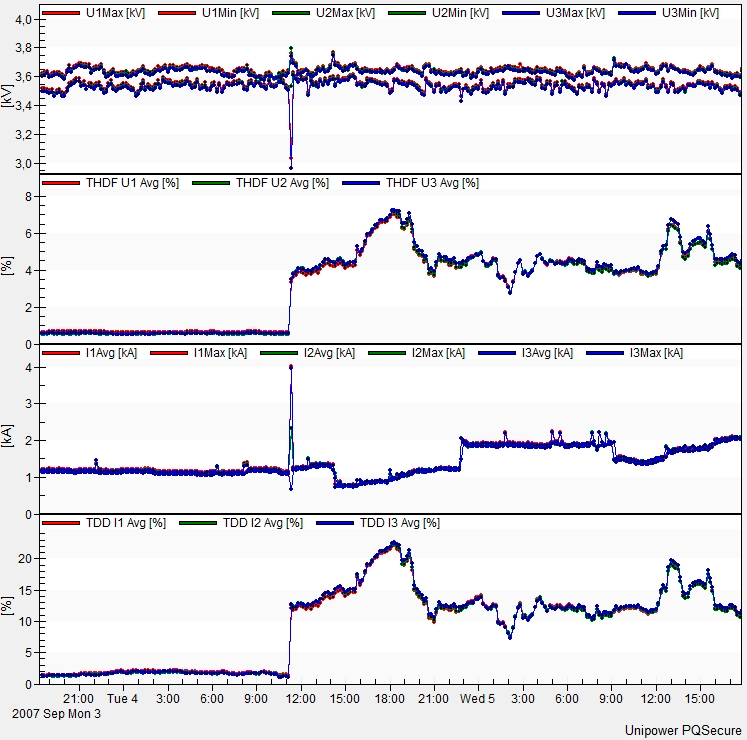

حافظ نظام الطاقة على مستويات تشويه الجهد الطبيعية عندما تم توصيل المرشحات التوافقية قبل الساعة 11:00 بعد فصل المرشح في الساعة 11:00 بسبب خطأ ، لوحظ تشويه توافقي كبير في الجهد توضح هذه الحالة بوضوح الدور الحاسم لمعدات القمع التوافقي في إدارة جودة الطاقة

نهج الأخلاق المزدوجة لتحديد المصدر التوافقي

الطريقة 1: تحليل الارتباط التوافقي الجهد الكهربائي

تقارن هذه التقنية علاقات الطور بين التوافقيات الحالية والتوافقيات الجهد من خلال شكل الموجة المجال الزمني وتحليل الطيف يشير الارتباط الهام إلى مصادر التوافقي في اتجاه مجرى النهر ، حيث تسبب التيارات التوافقية في جانب الحمل تشويه الجهد

الطريقة 2: تحديد اتجاه تدفق الطاقة التوافقي (موصى به)

تحدد هذه الطريقة المتقدمة الأصول التوافقية عن طريق حساب اتجاه الطاقة النشط في كل تردد متناسق:

- اتجاه الطاقة الإيجابية (+P): تتدفق الطاقة التوافقية من الشبكة إلى التحميل (مصدر المنبع)

- اتجاه الطاقة السلبي (-P): تتدفق الطاقة التوافقية من الحمل إلى الشبكة (مصدر المصب)

التحقق من بيانات الحقل

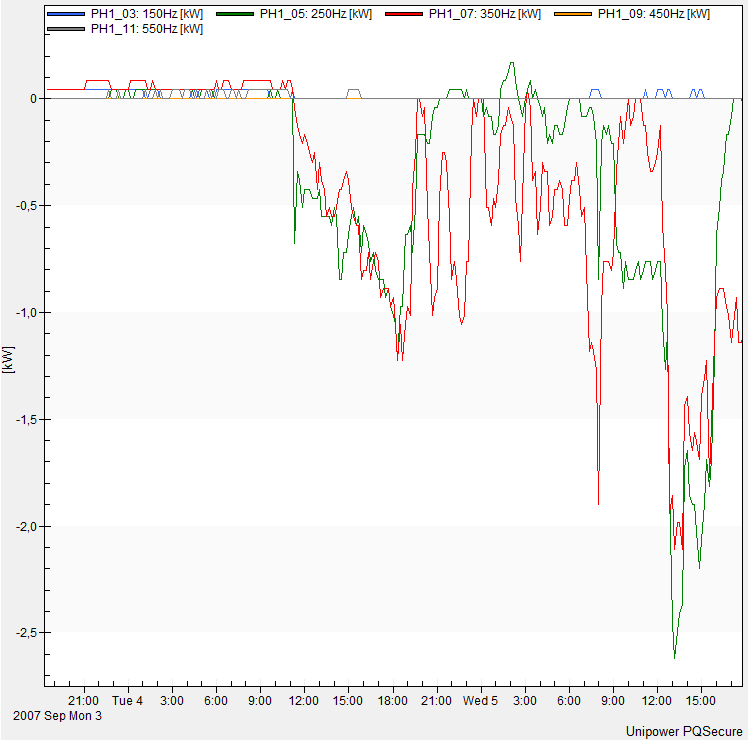

كما هو مبين في الشكل (تحليل طيف الطاقة التوافقي):

- يظهر 5th التوافقي (المنحنى الأخضر) خصائص قوة سلبية متسقة

- يوضح 7th التوافقي (المنحنى الأحمر) أنماط الطاقة السلبية المتزامنة

تتحقق البيانات بشكل قاطع من أن التشويه التوافقي ينبع من جانب الحمل ، بما يتوافق مع الظاهرة الفيزيائية للتدفق الخلفي للطاقة التوافقية من المعدات إلى الشبكة بعد فصل المرشح

قيمة التطبيق الفني

يدمج نظام التوطين التوافقي الخاص بـ YT Electric خوارزميات تحليل الوضع المزدوج ، مما يتيح تطبيقات فعالة في:

1 تقييم مسؤولية جودة الطاقة الصناعية

2 تقييم أداء معدات التخفيف التوافقي

3 نظام إمدادات الطاقة تتبع التلوث التوافقي

4 المعدات الكهربائية شذوذ الإنذار المبكر

يوفر فريقنا الهندسي خدمات شاملة بما في ذلك الاختبار التوافقي في الموقع ونمذجة المحاكاة وتصميم حلول التخفيف المخصص للحصول على الدعم الفني المهني ، اتصل بخبراء جودة الطاقة على david@yt-electric.com
