مرشحات القدرة النشطة (APF) في تصنيع السيارات: من أين تأتي التوافقات، وما تكاليفها، وكيفية تخفيفها

في مصانع تصنيع السيارات ذات الإنتاجية العالية، تحدد موثوقية الطاقة الكهربائية بشكل مباشر حجم الإنتاج وحجم المركبات المنتجة. لا يعاني مصنع التجميع من مشكلة توافقية واحدة موحدة، بل يتعامل مع ثلاثة ملفات تعريفية لتوليد التوافقات مميزة بشكل أساسي عبر ورش التصنيع الرئيسية فيه: فترات عابرة شبه دورية (sub-cycle) في ورشة الهيكل الآلي, تشوه مستمر منخفض الرتبة من مكابس الختم ومحركات السيور الناقلة, وو عمليات تقويم تيار مستمر (DC) كثيفة ومتعددة النبضات في ورشة الطلاء.

في صناعة تتراوح فيها تكلفة توقف خط التجميع غير المخطط له بين 20,000 دولار و50,000 دولار لكل دقيقة، تمثل قواطع الدائرة الكهربائية المتعثرة المزعجة الناتجة عن التوافقات، وتناثر بقع اللحام، وتجمد وحدات تحكم الروبوت، وارتفاع حرارة المحولات مخاطر تشغيلية غير مقبولة. يؤدي نشر مرشحات القدرة النشطة (APF / AHF) وحدات موالد القدرة غير الفعالة الثابتة الديناميكية (SVG) إلى توفير آلية استجابة أقل من 5 مللي ثانية لتثبيت جهد الناقل، وحماية الروبوتات الآلية، واستعادة السعة الحرارية للمحولات بموجب معايير IEEE 519.

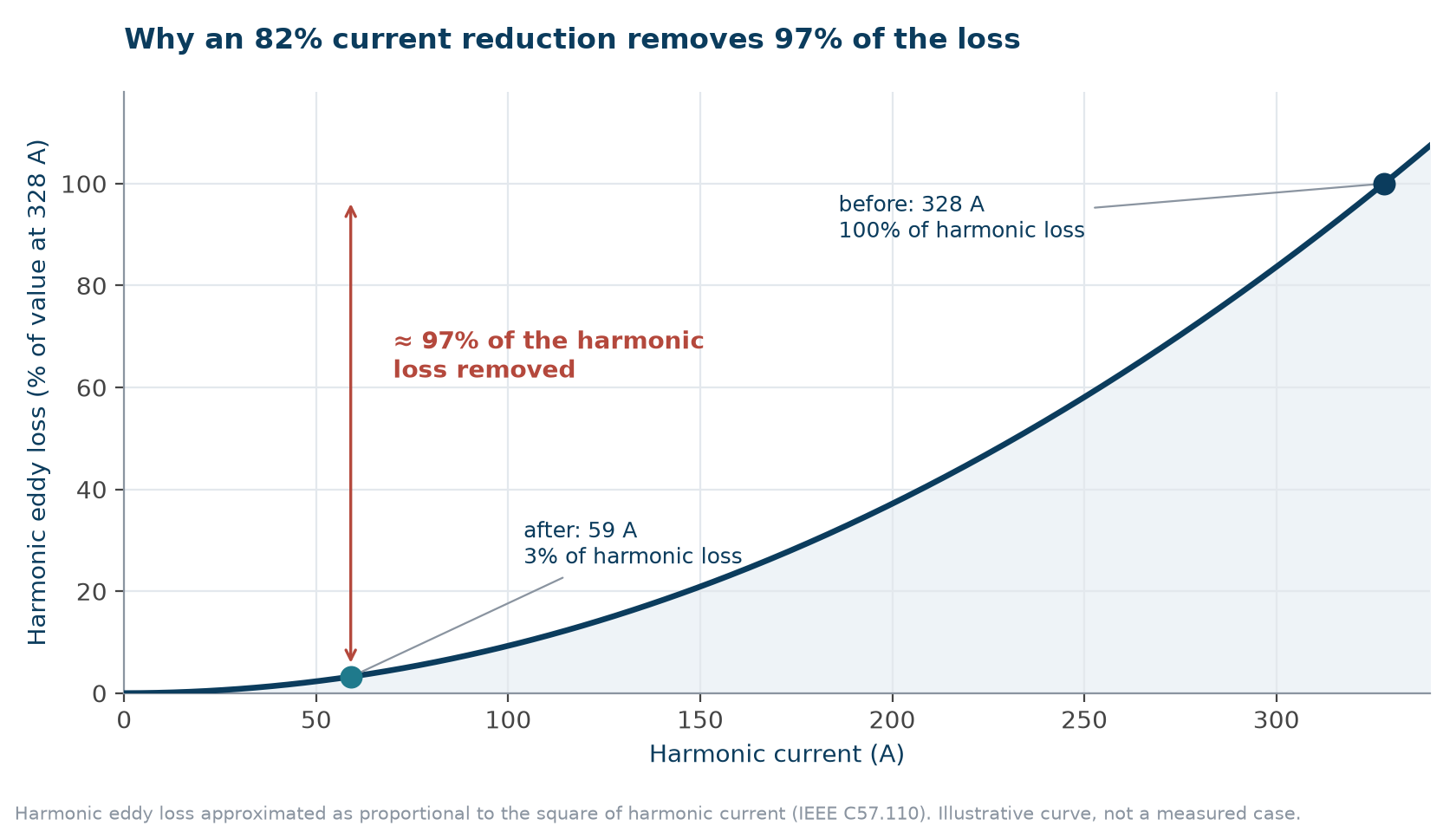

الشكل 1: انخفاض فقدان التيار الدوامي التوافقي مع مربع التيار التوافقي: تقليل التيار بنسبة 82٪ يزيل حوالي 97٪ من الفاقد

1. ثلاث ورش إنتاج سيارات، وثلاثة أنماط أعطال توافقية مميزة

سيفشل نظام التصفية المصمم بشكل عام لعملية واحدة في حماية العمليات الأخرى. يجب على مهندسي توزيع الطاقة في قطاع السيارات عزل التواقيع الكهربائية المحددة عبر المصنع:

أ. ورشة الهيكل: المقاومة والعابرين في لحام الروبوت بالتيار المستمر متوسط التردد (MFDC)

تشرع خطوط هيكل السيارة (BIW) في نشر مئات آلاف لحامات البقع الآلية التي تعمل بتتابع سريع. لحام المقاومة هو حمل نبضي يتم التحكم فيه بواسطة ثايرستورات تشتعل لمدة 3 إلى 15 دورة تيار متردد فقط لكل بقعة. يؤدي هذا إلى سحب ارتفاعات حادة وغير متصلة في التيار مع معدلات صعود عالية (di/dt)، مما يضخ توافقات داخلية واسعة النطاق وتشوه عبور الصفر للجهد. تشتعل ثايرستورات اللحام بزاوية مُعَوَّل عليها بالنسبة لعبور الصفر للجهد؛ وعندما ينقل التشوه التوافقي نقطة عبور الصفر، تنحرف زاوية الاشتعال، مما ينتج عنه تناثر بقع اللحام، وتآكل الأقطاب الكهربائية، وعيوب في جودة اللحام دون توليد خطأ صريح في وحدة التحكم. يتطلب تخفيف مرشحات القدرة النشطة (APF) استجابة ديناميكية تقل عن 5 مللي ثانية للعمل داخل فترة اللحام.

ب. الختم ومجموعة نقل الحركة: محركات التردد المتغير الثقيلة (VFDs)

تستخدم مكابس الختم الميكانيكية، وأنظمة النقل، والسيور العلوية محركات تردد متغير (VFDs) ذات 6 و12 نبضة مع مقومات واجهة أمامية من الثنائيات أو الثايرستورات. تضخ هذه المحركات تيارات توافقية ثابتة ويمكن التنبؤ بها من التردد الخامس (250/300 هرتز)، والسابع (350/420 هرتز)، والحادي عشر، والثالث عشر. عند معدل الختم الكامل، يصل تشوه التيار التوافقي الكلي (THDi) إلى 30% إلى 45%، مما يسبب تسخيناً شديداً للتيار الدوامي التوافقي في محولات التوزيع ومقاطع مسار الناقل.

ج. ورشة الطلاء: مقومات الترسيب الكهربي الكاثودي (E-Coat)

تتطلب خزانات طلاء الترسيب الكهربي تقويماً ضخماً للتيار المستمر يعمل على مدار الساعة طوال أيام الأسبوع. تساهم مقومات الثايرستور ذات السعة العالية ذات 6 و12 نبضة في تدفق تيارات توافقية مستمرة منخفضة الرتبة. بالاشتراك مع إضاءة الخلجان العالية بتقنية LED وشواحن بطاريات المركبات الموجهة آلياً (AGV)، تواجه لوحات توزيع ورشة الطلاء توافقات ثلاثية شديدة (الثالثة، التاسعة) تزيد من تحميل الموصلات المحايدة وتؤدي إلى تدهور جودة الشكل الموجي للجهد عند نقطة الاتصال المشتركة الرئيسية (PCC).

2. نمذجة الخسائر الاقتصادية: أين تقع تكاليف التوافقيات في مصنع للسيارات

إن التبرير المالي للترشيح النشط يمتد إلى ما هو أبعد بكثير من غرامات الامتثال لشركات المرافق. ضع في اعتبارك لوحة توزيع سيارات نموذجية بقوة 1,400 كيلو فولت أمبير، 690 فولت تعمل بتشوه توافقي للتيار بنسبة 28%:

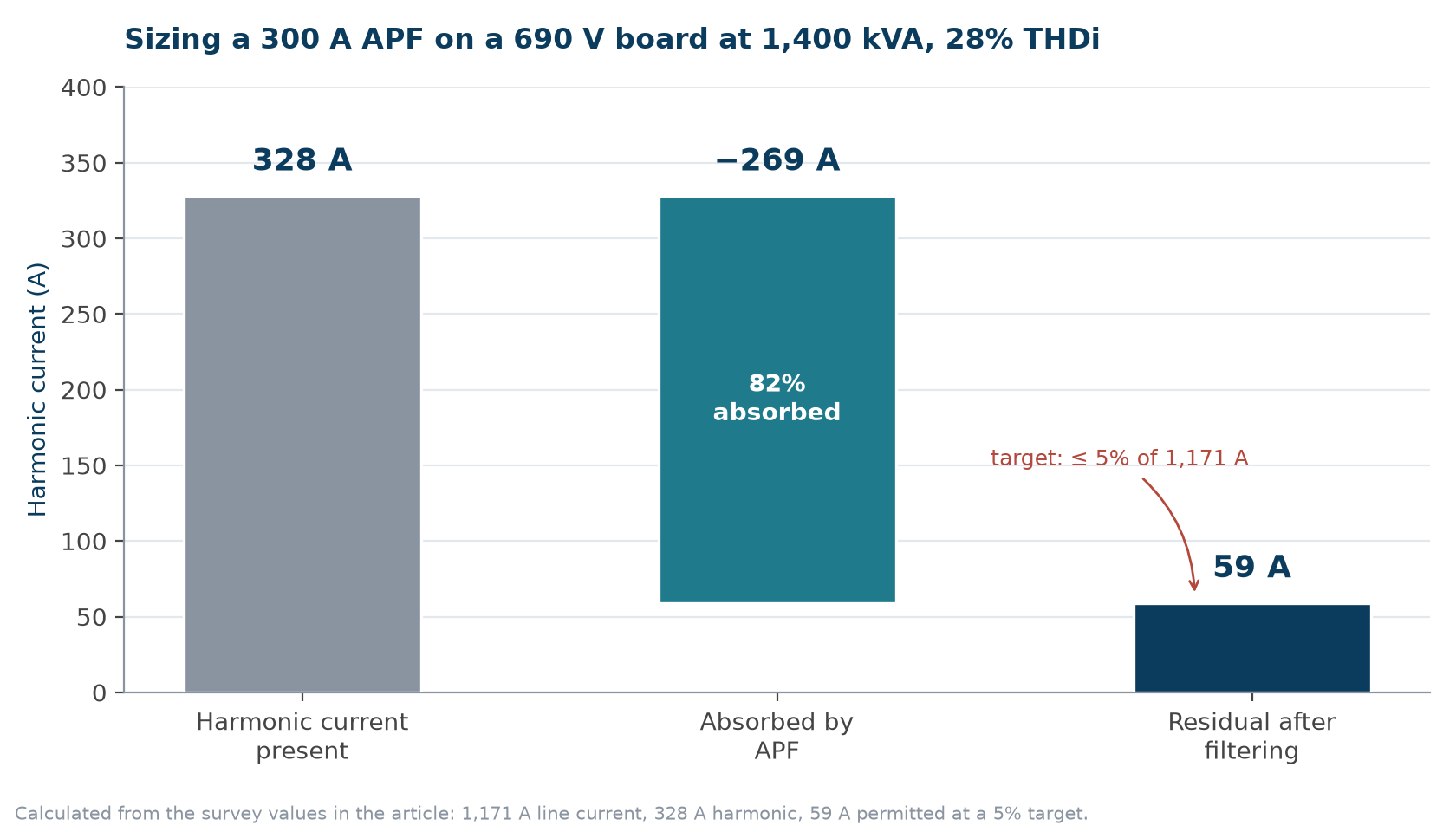

الشكل 2: حساب تحجيم مرشح القدرة النشطة (APF) خطوة بخطوة لناقل توزيع السيارات بقوة 1,400 كيلو فولت أمبير

عند 1,400 كيلو فولت أمبير، يساوي تيار الخط 1,171 أمبير. يُدخل التشوه التوافقي للتيار (THDi) بنسبة 28% تياراً توافقياً غير منتج قدره 328 أمبير. يؤدي الترشيح إلى متبقي بنسبة 5% تحت معيار IEEE 519 إلى ترك حوالي 59 أمبير من التيار التوافقي، مع استيعاب 269 أمبير من خلال وحدة مرشح القدرة النشطة (APF) قياسية بقوة 300 أمبير.

المكاسب التشغيلية المباشرة يحكمها الفيزياء التوافقية:

• تخفيض بنسبة 97% في خسارة التيار الدوامي التوافقي: تتناسب خسائر التيارات الدوامية في لفات المحولات طردياً مع مربع تيار التوافقيات (P_EC ∝ I_h² × f_h²). يؤدي التخفيض بنسبة 82% في التيار التوافقي إلى إزالة ما يقريب من97% من خسائر الدوامات التوافقية. بموجب المعيار IEEE C57.110، يقلل هذا بشكل جذري من درجات حرارة النقاط الساخنة، ويضاعف العمر الافتراضي للعزل، ويتجنب استبدال المحولات قبل الأوان.
• القضاء على خردة اللحام الروبوتي: يمنع جهد قضبان التوصيل الجيبي المستقر اضطراب توقيت العبور الصفري في وحدات التحكم الثристورية (thyristor)، مما يقضي على آلاف لحامات المعيبة أسبوعياً ويقلل من إعادة عمل الفحص الآلي.
• سعة المحولات المستعادة:يتيح استرداد 200 كيلو فولت أمبير إلى 400 كيلو فولت أمبير من السعة الحرارية للمصنع إضافة خلايا أدوات روبوتية جديدة إلى لوحات المفاتيح الكهربائية الحالية دون الحاجة إلى تشغيل محطة فرعية جديدة بمليارات الدولارات.

3. التحديد الهندسي للأحجام وبنية وضع محولات التيار (CT)

يعتمد ضمان عمل مرشح القدرة الفعال (APF) بمدى موثوقية في مصنع للسيارات على دقة المسح والدراسة والوضع الصحيح لمحولات التيار (CT):

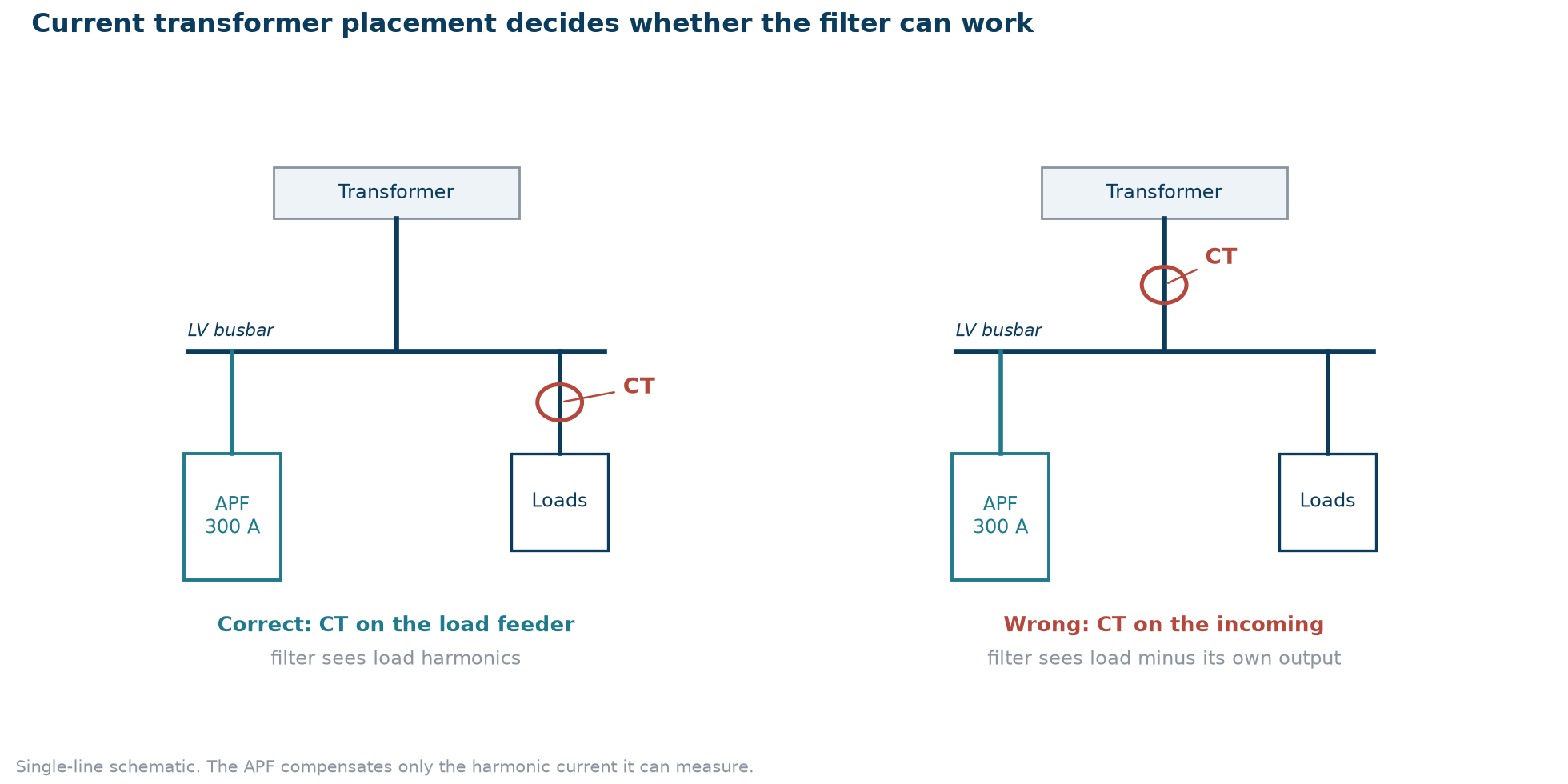

الشكل 3: محول التيار على مغذي الحمل مقابل قضيب التوصيل القادم: محولات التيار على جانب الحمل فقط هي التي تسمح بقياس دقيق للتيار غير الخطي

قواعد التركيب الهامة لمصانع السيارات:

• تكوين محول التيار على جانب الحمل: يجب تركيب محولات التيار على جانب مغذي الحمل لنقطة توصيل مرشح القدرة الفعال (APF). يتيح هذا للمرشح قياس التشوه التوافقي الخام الناتج عن الأحمال غير الخطية مباشرةً، بدلاً من قياس المجموع المفلتر للحمل وخارج الإلغاء الخاص به.
• المسح والدراسة عند المئين 95 للإنتاج الكامل: إن إجراء مسح جودة القدرة خلال عطلة نهاية الأسبوع المخصصة للصيانة أو وردية جزئية سيؤدي إلى تقدير حجم المرشح بأقل بكثير من المطلوب. يجب أن يغطي التسجيل 7 أيام إنتاج كاملة على الأقل عبر جميع ورديات الكبس واللحام والدهان.
• التقليل الحراري في غرف لوحات المفاتيح:غالباً ما تتجاوز محطات كهرُبائية الفرعية في مصانع السيارات 40 درجة مئوية خلال الإنتاج الصيفي. يجب تحديد مواصفات وحدات APF بناءً على سعة التيار المخفضة عند درجات الحرارة المحيطة الفعلية لغرفة المفاتيح الكهربائية بدلاً من تصنيفات لوحة البيانات القياسية عند 25 درجة مئوية.

4. الأسئلة الشائعة (FAQ)

هل ما زالت آلات اللحام بالتيار المستمر متوسط التردد (MFDC) تتطلب مرشح قدرة نشط (APF)؟

نعم. على الرغم من أن آلات اللحام MFDC تستخدم محولات عاكسة داخلية بتردد 1,000 هرتز تكون أقل حساسية لعدم استقرار العبور الصفري لجهد الخط مقارنة بآلات اللحام بالثايرستور للتيار المتردد، إلا أن المقومات الأمامية ثلاثية الأطوار الخاصة بها لا تزال تسحب تيارات توافقية فردية رئيسية من الرتب 5 و7 و11 و13. وفي خطوط اللحام عالية الكثافة، تتسبب التراكمات التوافقية في ارتفاع حرارة محولات التوزيع وتشويه قضبان التوصيل العمومية المشتركة.

لماذا يُعد زمن الاستجابة الأقل من 5 مللي ثانية إزامياً في ورش هيكل السيارات؟

تستغرق دورات لحام نقطي عادةً ما بين 60 إلى 300 مللي ثانية فقط. تستجيب المرشحات التقليدية غير النشطة أو أجهزة التعويض الإلكترونية البطئية (أزمنة استجابة أكبر من 20 مللي ثانية) متأخرة جداً، مما يؤدي إلى تفويت نبضة اللحام تماماً أو ضخ التعويض بعد انفصال الحمل. تستخدم وحدات APF النمطية من YT Electric مفاتيح IGBT بتردد 25.6 كيلوهيرتز للكشف عن العابرين التوافقيين وحسابهم وتحييدهم في غضون 5 مللي ثانية—وهو ما يقع تماماً ضمن نصف الدورة الأول للحام.

هل سيؤدي تركيب مرشح طاقة نشط (APF) إلى خفض فاتورة كهرباء المصنع بشكل كبير؟

يأتي الانخفاض المباشر في استهلاك الكيلوواط ساعي من القضاء على مفاعلات النحاس I²R وتيارات إيدي للمحول (عادة ما يكون انخفاضاً بنسبة 3% إلى 6% في خسائر التوزيع). ومع ذلك، فإن الاسترداد المالي الأساسي ينبع من تجنب توقف خطوط الإنتاج (20 ألف دولار - 50 ألف دولار/الدقيقة)، وتقليل ألواح هياكل السيارات التالفة، والقضاء على غرامات عامل الطاقة المنخفض من شركة المرافق، وتأجيل نفقات رأس مال المحطات الفرعية.

هل يمكن دمج وحدات YT Electric APF في مراكز تحكم المحركات (MCCs) الحالية الخاصة بالسيارات؟

نعم. توفر شركة YT Electric وحدات قياسية مثبتة على حامل (راك) مقاس 19 بوصة، وعلب تثبيت على الحائط مدمجة (من 50 أمبير إلى 150 أمبير)، وخزائن أرضية جاهزة من نوع IP31/IP54 (تصل إلى 900 أمبير لكل خزانة) مع إمكانيات التوسع المتوازي حتى 2000 أمبير. تتواصل بروتوكولات الاتصال القياسية Modbus-RTU وEthernet بسلاسة مع نظام SCADA للمصنع ومنصات PLC الخاصة بـ Rockwell / Siemens.
