اسم المشروع
Daqing Electric Power Group Distribution Network Energy Conservation الشامل مشروع الإدارة الشاملة للحفاظ على الطاقة

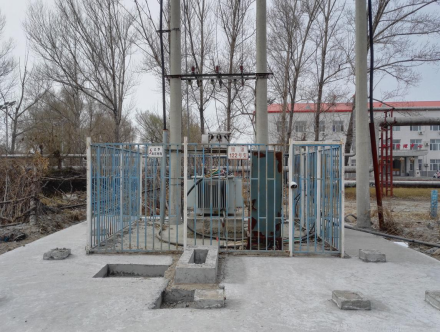

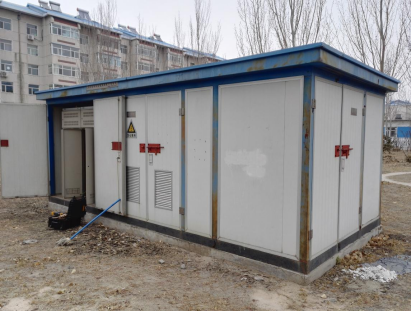

تتكون شبكة توزيع Daqing Power Group من 7 محطات توزيع ، بما في ذلك Ranghulu و Longnan و Saltu و Dongfeng و Donghu و Honggang و Chuangye. يوجد أكثر من 1000 محول ، بقدرات محول تتراوح من 125kVA إلى 2500kVA ، تتركز بشكل أساسي في مستويات 315kVA ، 400kVA ، 630kVA ، 800kVA ، و 1000kVA. ينقل المحول أحمالًا للمرافق السكنية والتجارية والبلدية ، بالإضافة إلى عدد صغير من العملاء الصناعيين. على الرغم من أن العديد من الغرف الكهربائية مجهزة بخزائن مكثف ، إلا أن المعدات قد تتلف أو لا يتم تشغيلها لأسباب مختلفة ، مما يؤدي إلى انخفاض عامل الطاقة في بعض الأماكن. في الوقت نفسه ، مع الاستخدام الحالي لمختلف الأجهزة الكهربائية ، وخاصة أجهزة المقوم واسعة النطاق مثل UPS ومصابيح LED الموفرة للطاقة ، يوجد عدد كبير من التوافقيات في السطور. لا تؤدي التوافقيات والقدرة التفاعلية إلى زيادة خسائر الخط فحسب ، بل تزيد أيضًا من احتمال تلف المعدات الكهربائية. نظرًا لخصائص استهلاك الكهرباء أحادي الطور في المناطق التجارية والصغيرة ، هناك أيضًا مواقع اختلال أحمال ثلاثية الطور في الخطوط ، مما يتسبب في خسائر في الخطوط والمحولات. لذلك ، فإن معالجة قضايا جودة الطاقة مثل التوافقيات ، وتعويض الطاقة التفاعلية ، وعدم توازن الحمل ثلاثي الأطوار في شبكة التوزيع لديها مساحة ضخمة للحفاظ على الطاقة وتقليل الاستهلاك ، مما يؤدي إلى فوائد اجتماعية واقتصادية جيدة. نظرًا لخصائص استهلاك الكهرباء أحادي الطور في المناطق التجارية والصغيرة ، هناك أيضًا مواقع اختلال أحمال ثلاثية الطور في الخطوط ، مما يتسبب في خسائر في الخطوط والمحولات. لذلك ، فإن معالجة قضايا جودة الطاقة مثل التوافقيات ، وتعويض الطاقة التفاعلية ، وعدم توازن الحمل ثلاثي الأطوار في شبكة التوزيع لديها مساحة ضخمة للحفاظ على الطاقة وتقليل الاستهلاك ، مما يؤدي إلى فوائد اجتماعية واقتصادية جيدة. نظرًا لخصائص استهلاك الكهرباء أحادي الطور في المناطق التجارية والصغيرة ، هناك أيضًا مواقع اختلال أحمال ثلاثية الطور في الخطوط ، مما يتسبب في خسائر في الخطوط والمحولات. لذلك ، فإن معالجة قضايا جودة الطاقة مثل التوافقيات ، وتعويض الطاقة التفاعلية ، وعدم توازن الحمل ثلاثي الأطوار في شبكة التوزيع لديها مساحة ضخمة للحفاظ على الطاقة وتقليل الاستهلاك ، مما يؤدي إلى فوائد اجتماعية واقتصادية جيدة.
هدف المشروع: تحقيق إدارة شاملة لتوفير الطاقة لمحولات شبكة التوزيع في Daqing Power Group ، وتحسين جودة إمدادات الطاقة ، وتحقيق أهداف التشغيل الآمن والمستقر وتوفير الطاقة لشبكة التوزيع.
يهدف هذا المشروع إلى تطبيق أحدث جهاز معالجة شامل موفر للطاقة لشبكة التوزيع الهجين للمحولات في المحطات الفرعية المختلفة. يعتمد مخطط التكوين الذي يجمع بين وحدة المعالجة الشاملة الموفرة للطاقة لشبكة التوزيع ومكثفات تعويض الطاقة التفاعلية التقليدية ، مع مكثفات التحويل المدمجة أو استخدام المكثفات من خزانة التعويض الأصلية لإكمال وظائف تعويض الطاقة التوافقية وعدم التوازن والتفاعلية ، وتتضمن وحدة تحكم مكثف. الجهاز صغير الحجم ويمكن أن يحقق أفضل مزيج من السعر والفعالية.
يتم وضع وحدة الإدارة الشاملة الموفرة للطاقة والمكثفات لشبكة التوزيع في خزانات مستقلة تحتوي على وحدات تحكم للمكثفات ؛ يتم إكمال أخذ عينات النظام بالكامل بواسطة الوحدة المدمجة ، ثم يتم إكمال تبديل المكثف الخارجي من خلال إشارة التحكم.
تم الترويج لهذا المخطط وتطبيقه على نطاق واسع في أنظمة التوزيع لشركة State Grid Shanghai Electric Power Company و Zhejiang Electric Power Company منذ عام 2010 ، مع نتائج تشغيل جيدة في الموقع وحققت فوائد اجتماعية واقتصادية جيدة.
1. تقليل خسائر الخط والمحولات. على الصعيد الوطني ، تعتبر نسبة خسائر الخط عالية ، ويرجع ذلك أساسًا إلى مكونات القدرة التفاعلية. إذا تم تقليل خسائر خط الطاقة التفاعلية بنسبة 50٪ -60٪ ، فيمكن توفير استهلاك ضخم للكهرباء في عام واحد. المشروع الذي يمكنه زيادة توليد الطاقة دون استهلاك الطاقة الأولية هو مشروع أخضر ممتاز ، مع الحد الأدنى من الاستثمار والنتائج السريعة ؛
2- وفقًا لمعادلة حساب خسارة الخط ،
بعد تثبيت جهاز إدارة شامل لجودة الطاقة الذكية الهجينة ، يمكن تقليل متوسط القدرة التفاعلية للخط بحوالي 70 كيلو فولت (التيار التوافقي يعادل حساب التيار التفاعلي) ، مما يقلل من فقد الخط الناتج عن التيار التفاعلي بنسبة 25٪.
3- يمكن تحقيق التوسع دون استثمار إضافي. بعد تعويض الطاقة التفاعلية ، يمكن زيادة قدرة الحمل الكهربائية ، ويمكن أن يعمل المحول عند التحميل الكامل. وفقًا لصيغة حساب تأثير القدرة التفاعلية على سعة المحولات ،
بعد تثبيت جهاز إدارة شامل لجودة الطاقة الذكية الهجينة ، يمكن زيادة عامل الطاقة للخط من متوسط قيمة 0.89 إلى 0.99 ، مما يمكن أن يزيد من قدرة نقل الطاقة النشطة للمحول والخط بنسبة 10٪.
4.جهد إمداد طاقة مستقر ، جودة طاقة محسنة ، وإطالة عمر المعدات الكهربائية.
5- إذا تم تجهيز أكثر من 1000 محطة توزيع بأجهزة معالجة شاملة موفرة للطاقة لشبكة التوزيع الهجينة ، فستكون وفورات الطاقة السنوية حوالي 36 مليون كيلوواط / ساعة وستكون فواتير الكهرباء حوالي 18 مليون يوان. في الوقت نفسه ، يعادل تقليل ثاني أكسيد الكربون بمقدار 35 مليون كيلوغرام وتوفير 14.5 مليون كيلوغرام من الفحم القياسي ؛ تقليل انبعاثات التلوث بنسبة 9.79 مليون كيلوجرام من غبار الكربون ، و 1.08 مليون كيلوجرام من ثاني أكسيد الكبريت ، و 540000 كيلوجرام من أكاسيد النيتروجين.
