ما هي الكهرباء؟
تتكون كل مادة في الطبيعة من ذرات ، وتتكون كل ذرة من نواة موجبة الشحنة وعدد معين من الإلكترونات سالبة الشحنة ، وتدور الإلكترونات حول النواة بسرعة عالية. في ظل الظروف العادية ، فإن الشحنة الموجبة لنطاق النواة تساوي الشحنة السالبة لنطاق الإلكترون ، لذلك لا يتم شحن الجسم العام. عندما تغادر الإلكترونات النواة بقوة خارجية ، فإنها تتنقل من كائن إلى آخر ، بحيث يتم شحن الجسم. الأجسام التي تفقد الإلكترونات مشحونة إيجابيا ، والأجسام التي تكتسب إلكترونات سالبة الشحنة.
ما هو التيار؟
ستشكل حركة الإلكترونات في الموصل بواسطة قوة خارجية تيارًا ، ويكون اتجاه التيار عكس اتجاه حركة الإلكترونات. وحدة التيار هي أمبير.
إذا لم يتغير اتجاه التيار بمرور الوقت ، يطلق عليه التيار المباشر ؛ إذا كان اتجاه وحجم التيار يتغيران بشكل دوري ، فإنه يسمى التيار المتردد.
يمكن تحويل التيار المباشر والتيار المتردد إلى بعضهما البعض ، وتسمى عملية تحويل التيار المتردد إلى تيار مباشر التصحيح ، وتسمى عملية تحويل التيار المباشر إلى تيار متناوب الانعكاس.
ما هو الجهد؟
الجهد هو ما يدفع الحركة الاتجاهية للشحنات الحرة لتكوين تيار كهربائي. يمكن أن يتدفق التيار الكهربائي في سلك أيضًا بسبب وجود فرق بين الجهد العالي والجهد المنخفض في التيار. هذا الاختلاف يسمى فرق الجهد ، ويسمى أيضًا الجهد. ينقسم الجهد أيضًا إلى جهد تيار مستمر و جهد تيار متردد.
في نظام ثلاثي الأطوار رباعي الأسلاك ، يتم تقسيم الجهد إلى جهد طور وخط جهد. يشير جهد الطور إلى الجهد بين المراحل A و B و C و N ، ويشير جهد الخط إلى الجهد بين المراحل A و B و C. في حياتنا اليومية ، يكون جهد الطور 220 فولت والجهد الخطي 380 فولت. جهد الخط = جهد الطور x √3. في الوقت الحاضر ، يشير مستوى الجهد الذي يُقال غالبًا في الصناعة إلى جهد الخط.
ما هي القوة؟
تشير القوة إلى مقدار الشغل الذي يقوم به كائن ما في وحدة الوقت ، أي القوة هي كمية مادية تصف سرعة العمل.
تنقسم القوة إلى القوة الظاهرة S (kVA) ، القوة النشطة P (kW) ، القوة التفاعلية Q (kvar) ، القوة الظاهرة هي مجموع القدرة التفاعلية والقوة النشطة ، والعلاقة بينهما هي S² = P² + Q².
الطاقة = الجهد × التيار. بأخذ 30kVAr Static Var Generator كمثال ، في حالة الجهد المقنن 400V ، فإن التيار المقدر هو 45A. طريقة الحساب المحددة هي:
احسب أولاً قدرة الطور الواحد = 30x1000/3 = 10000var ، ثم اقسم على جهد الطور 400 / √3 للحصول على التيار 43.3A.
القوة النشطة والقوة التفاعلية
الطاقة النشطة هي الطاقة المطلوبة لضمان التشغيل العادي للمعدات ، أي لتحويل الطاقة الكهربائية إلى أشكال أخرى من الطاقة ، مثل الطاقة الميكانيكية ، والطاقة الضوئية ، والطاقة الحرارية ، وما إلى ذلك.
تعتبر القدرة التفاعلية مجردة نسبيًا ، وتستخدم بشكل أساسي لتبادل المجالات الكهربائية والمغناطيسية في الدائرة ، ولا تقوم بعمل خارجي. تنقسم القدرة التفاعلية إلى طاقة تفاعلية استقرائية وقوة رد فعل سعوية.

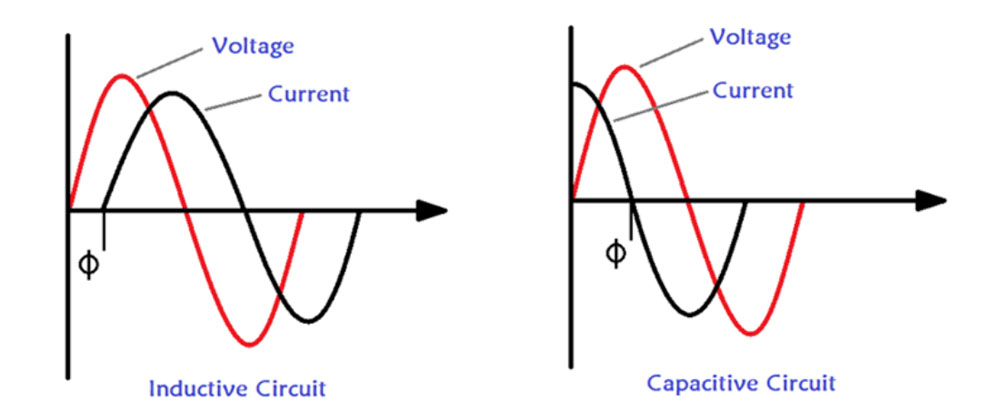

يقود الجهد التفاعلي الحثي التيار ، لأن تيار المحرِّض لا يمكن أن يتغير فجأة ، وسيؤدي جهد المحرِّض إلى التيار ؛
الجهد التفاعلي السعوي يتخلف عن التيار ، لأنه لا يمكن تغيير جهد المكثف فجأة ، وسيتأخر التيار عبر جهد المكثف.
SVG والتيار المتقدم أو المتأخر
يتم الكشف عن تيار الحمل من خلال CT الخارجية وتغذيته إلى DSP الداخلي ووحدة المعالجة المركزية حيث تفصل خوارزمية القدرة التفاعلية الفورية الطاقة النشطة عن الطاقة التفاعلية. يتم حساب متطلبات الطاقة التفاعلية التعويضية بشكل ديناميكي ودقيق وإرسالها إلى عنصر التحكم IGBT حيث يتم إنشاء إشارة PWM بتردد تبديل يبلغ 25.6 كيلو هرتز. يتم التحكم في القدرة التفاعلية السعوية التعويضية أو القدرة التفاعلية الحثية عن طريق معالجة جهد ناقل التيار المستمر مقارنة بجهد خط التيار المتردد. وبالتالي ، سيتدفق التيار السعوي أو التيار الحثي ، مما يؤدي إلى تبادل طاقة تفاعلي مع الشبكة.
يكتشف YTPQC Static Var Generator اختلاف زاوية الطور ويولد تيارًا رئيسيًا أو متأخرًا في الشبكة ، مما يجعل زاوية الطور للتيار مماثلة تقريبًا لزاوية الجهد على جانب المحول ، مما يعني أن عامل الطاقة الأساسي هو الوحدة. يمكن لـ SVG ضبط القدرة التفاعلية بشكل مستمر ديناميكيًا وثنائي الاتجاه (متقدم أو متأخر). لا توجد فرصة لصدى النظام وحتى في ظل ظروف الجهد المنخفض، ستوفر SVG تعويضًا كاملاً للقدرة التفاعلية. يعتمد YTPQC SVG على العاكس بنسبة 100٪ ، لذا لا توجد مكثفات تيار متردد تفشل.
سلسلة YTPQC-SVG
وحدات الدعم YTPQC-SVG ووحدات SVG مقسمة إلى وحدات SVG مثبتة على الحائط و SVG مثبتة على حامل ووحدات هبوط مجانية ، والتي تغطي السعة من 10kVAr إلى 100kVAr (خذ منتج مستوى 400V على سبيل المثال)
وتغطي سعة لوحات SVG من 100kVAr إلى 500kVAr.
SN | العنصر |
تصنيف القدرة |
نموذج المصنع |
أبعاد (W * D * H، MM) |
شمال غرب (كلغ) |
حجم التعبئة (W * D * H، MM) |
غيغاواط (كلغ) |
1 | SVG | 10 كيلو فولت أر | YTPQC-SVG / 10-4-4L-RW | 360 * 402 * 125 | 20 | 740 * 690 * 445 | 25 |
2 | SVG | 15 كيلو فولت أر | YTPQC-SVG / 15-4-4L-RW | 360 * 402 * 125 | 20 | 740 * 690 * 445 | 25 |
3 | SVG | 30 كيلو فولت أر | YTPQC-SVG / 30-4-4L-RW | 505 * 550 * 190 | 34 | 740 * 690 * 445 | 40 |
4 | SVG | 50 كيلو فولت أر | YTPQC-SVG / 50-4-4L-RW | 505 * 550 * 190 | 35 | 740 * 690 * 445 | 41 |
5 | SVG | 75 كيلو فولت | YTPQC-SVG / 75-4-4L-RW | 505 * 570 * 280 | 53 | 740 * 690 * 445 | 63 |
6 | SVG | 85 كيلو فولت أر | YTPQC-SVG / 85-4-4L-RW | 505 * 570 * 280 | 54 | 740 * 690 * 445 | 64 |
7 | SVG | 100 كيلو فولت أر | YTPQC-SVG / 100-4-4L-RW | 505 * 570 * 280 | 55 | 740 * 690 * 445 | 65 |
