أمولد القدرة التفاعلية الثابتةيُقيّم عادةً من خلال سعة القدرة التفاعلية، وزمن الاستجابة، والتحكم في معامل القدرة، وتعويض التوافقيات. وفي العديد من المنشآت، تُضيف غرفة المعدات متطلباً آخر: يجب أن يتحكم الحل أيضاً في الضوضاء، والتعرض للغبار، ومتطلبات الصيانة.
شركة YT Electricمولد طاقة ثابت بدون مروحةتستخدم هذه المنصة تبديد الحرارة الطبيعي بدلاً من مروحة التبريد الداخلية. وتوفر منصة SVG المدمجة تعويضًا للطاقة التفاعلية الاستقرائية والسعوية، بالإضافة إلى تعويض التوافقيات من الرتبة الثانية إلى الرتبة الخامسة والعشرين.

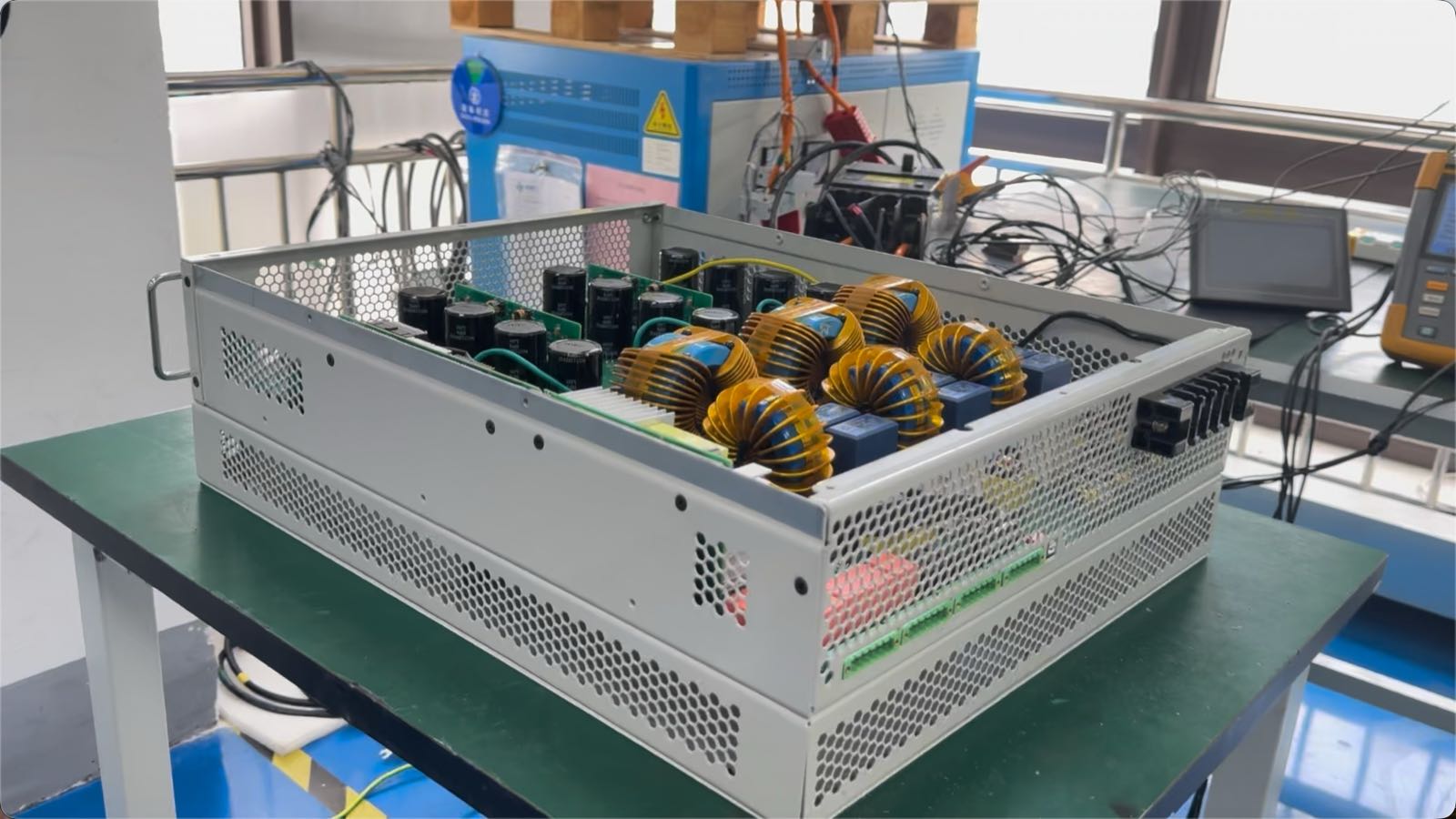

يُعدّ أسلوب التبريد أبرز اختلاف عن التصميم التقليدي المُبرّد بالمروحة. يُقدّم الفيديو ثلاثة فوائد عملية لتبديد الحرارة الطبيعي: تشغيل هادئ، وتراكم أقل للغبار حول المكونات الإلكترونية الحساسة، وتقليل الحاجة إلى صيانة المروحة.
تُحدد ورقة البيانات مستوى ضوضاء ≤ 40 ديسيبل، وحماية IP20، وأبعاد 440 × 578.5 × 175 مم، ووزنًا مُدرجًا يبلغ 28 كجم. تُساعد هذه القيم في تخطيط اللوحة، ولكن لا يزال يتعين على المُركّبين توفير المساحة المطلوبة، وإمكانية الوصول إلى الكابلات، والمساحة الحرارية.
يمكن للمنشأة أن تنتقل بين حالتي التأخر والتقدم مع تغير حالة المحركات والمحولات وأنظمة الطاقة غير المنقطعة (UPS) ومكثفات الطاقة وأحمال إلكترونيات الطاقة. يدعم جهاز SVG بدون مروحة تعويض القدرة التفاعلية الاستقرائية والسعوية ضمن التصنيف المحدد.

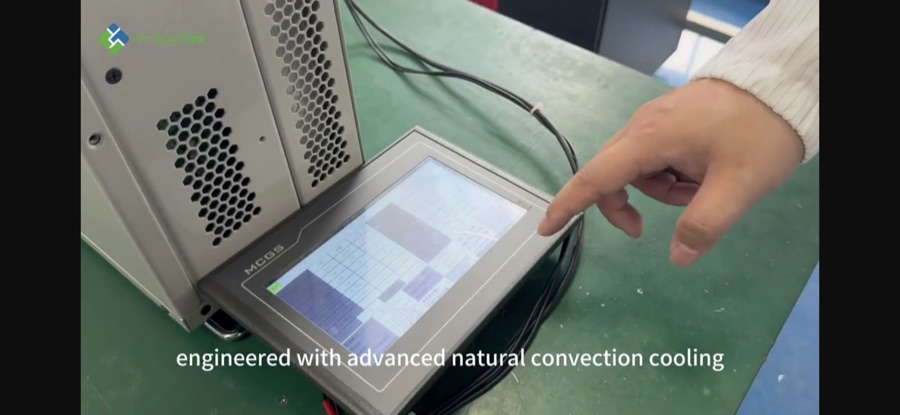

تُحدد البيانات المُقدمة قيمة PF ≥ 0.99 كمرجع لتعويض القدرة التفاعلية. وتعتمد النتيجة المُحققة للموقع على ترتيب محولات التيار، ونقطة القياس، وملف تعريف الحمل، وجهد النظام، والسعة المتاحة، وإعدادات التشغيل. يدعم التحكم باستخدام معالج الإشارات الرقمية (DSP) ووحدة FPGA، وشاشة LCD HMI مقاس 4.3 بوصة أو 7 بوصات، واتصال Modbus عبر RS485، المراقبة المحلية وتكامل النظام.
يُعدّ تعويض القدرة التفاعلية وترشيح التوافقيات مهمتين هندسيتين مختلفتين. قد تُصحّح مجموعة المكثفات جزءًا من مشكلة معامل القدرة، لكنها لا تُزيل التيار التوافقي بشكلٍ فعّال. في المواقع التي تتعرض لحمل توافقي عالٍ، يُفضّل استخدام نظام مُخصّص.مرشح الطاقة النشط (APF)يلغي التيار التوافقي في الوقت الفعلي. بالنسبة للمقومات، ومحركات السرعة المتغيرة، وأنظمة UPS، والأحمال غير الخطية الأخرى، قم بقياس طيف التوافقيات قبل اختيار المعدات.
تحدد ورقة البيانات تعويض التوافقيات من الرتبة الثانية إلى الخامسة والعشرين، سواءً كان التعويض انتقائيًا أو كاملًا، وبسعة قصوى لتعويض التوافقيات تبلغ 100% من السعة المقدرة. كما تشير إلى معدل ترشيح توافقي ≥95%. وتعتمد النتيجة المحققة على طيف التوافقيات، ومعاوقة المصدر، ودقة محول التيار، وجهد النظام، والسعة المخصصة لحمل التوافقيات.
يُظهر الفيديو جهاز تحليل جودة الطاقة من فلوك وواجهة المنتج، حيث يعرضان تعويض القدرة التفاعلية في الوقت الفعلي، وتحسين معامل القدرة ليصل إلى 0.99، وترشيح التوافقيات من الرتبة الثانية إلى الرتبة الخامسة والعشرين. ويُشير العرض التوضيحي إلى معدل ترشيح يصل إلى 95% بزمن استجابة أقل من 5 مللي ثانية.
يجب أن يستجيب جهاز التعويض بسرعة كافية لمتابعة الحمل. تحدد ورقة البيانات زمن استجابة إجمالي لا يتجاوز 5 مللي ثانية وزمن استجابة فوري لا يتجاوز 50 ميكروثانية؛ وهاتان نقطتان مختلفتان في عملية التحكم والتعويض.
ينبغي على فرق المشتريات الاستفسار عن كيفية قياس الاستجابة، ونقطة التشغيل، وشكل موجة الحمل، وما إذا كانت السعة المختارة قادرة على توفير التيار المطلوب. يجب قياس التشغيل العادي، وذروة الحمل، وأحداث التبديل، والظروف التي تؤدي إلى شكوى جودة الطاقة.
| الاعتبارات الهندسية | SVG المبرد بالمروحة التقليدية | تصميم YT Electric Fanless SVG |
|---|---|---|
| طريقة التبريد | تدفق الهواء القسري عبر المراوح الداخلية | تبديد الحرارة الطبيعي |
| التصميم الصوتي | يعتمد صوت المروحة على السرعة وتدفق الهواء والتلوث | مستوى الضوضاء في ورقة البيانات ≤ 40 ديسيبل |
| التعرض للغبار | قد يسحب تدفق الهواء الغبار عبر الحاوية، وتحتاج المرشحات إلى عناية. | لا يوجد مروحة تبريد داخلية؛ لا تزال بيئة التركيب بحاجة إلى تقييم. |
| الصيانة المتعلقة بالمراوح | قد يلزم فحص المروحة والفلتر | يقوم بإزالة المروحة الداخلية كجزء من أعمال الصيانة |
| التعويض التفاعلي | يعتمد ذلك على عنصر التحكم SVG المحدد والتقييم | التعويض الاستقرائي والسعوي |
| التعويض التوافقي | يعتمد ذلك على الطراز والتكوين | التعويض من الدرجة الثانية إلى الخامسة والعشرين؛ تعويض انتقائي أو كامل |
| تواصل | يعتمد على الطراز | بروتوكول Modbus عبر RS485 مُدرج في ورقة البيانات |
| متطلبات التركيب | تهوية قسرية وإمكانية الوصول إلى الفلتر | تهوية طبيعية لتبديد الحرارة وفحص درجة الحرارة المحيطة |
يقارن هذا الجدول اعتبارات التصميم؛ يجب على المهندسين مقارنة جداول البيانات الكاملة وظروف الخدمة ومتطلبات التشغيل للنماذج المختارة.
| عنصر الاختيار | معلومات المنتج المرفقة | ما يجب على فريق المشروع تأكيده |
|---|---|---|
| السعة المقدرة | 10 كيلو فار أو 15 كيلو فار | التيار التفاعلي المقاس، ومعامل القدرة المستهدف، ونمو الحمل المستقبلي |
| الجهد المقنن | تيار متردد 400 فولت ±15% | الجهد الفعلي للنظام وتغير الجهد عند نقطة التوصيل |
| تكرار | 50/60 هرتز | تردد الشبكة المحلية واستقرار التشغيل |
| اتصال | ثلاثي الأطوار بثلاثة أسلاك أو ثلاثي الأطوار بأربعة أسلاك | ترتيب الموصل المحايد ونقطة تركيب محول التيار |
| النطاق التوافقي | الرتبة الثانية إلى الخامسة والعشرين | الرتب التوافقية السائدة وما إذا كان التعويض الانتقائي أو الكامل مطلوبًا |
| إجابة | إجمالي ≤ 5 مللي ثانية؛ فوري ≤ 50 ميكروثانية | الأداء الديناميكي المطلوب وطريقة القياس |
| التبريد والضوضاء | تبديد الحرارة الطبيعي؛ ≤40 ديسيبل | مساحة اللوحة، ودرجة الحرارة المحيطة، والمتطلبات الصوتية |
| بيئة | -20–30 درجة مئوية؛ رطوبة نسبية 0–95%، بدون تكثف؛ ارتفاع ≤1500 متر | تخفيض القدرة، وظروف الإغلاق، وتهوية الموقع |
| تواصل | مودبوس عبر RS485 | خريطة بروتوكول BMS/EMS، وتخطيط مسار الكابلات والعناوين |
تشير ورقة البيانات إلى أن ارتفاع درجات الحرارة المحيطة يقلل من قدرة الإنتاج. عند الارتفاعات التي تتجاوز 1500 متر، تنخفض القدرة بنسبة 1% لكل 100 متر إضافية. يجب التحقق من هذه الحدود قبل إتمام الطلب، خاصةً بالنسبة للوحدات المدمجة أو التركيبات على ارتفاعات عالية.
ابدأ بقياس جودة الطاقة بدلاً من تقدير حجم المحول. سجل الجهد والتيار والطاقة الفعالة والطاقة غير الفعالة ومعامل القدرة ورتب التوافقيات الفردية عند نقطة التوصيل المقصودة، بما في ذلك بنوك المكثفات ومعدات UPS والمرشحات في حالات تشغيلها.
تأكد من نوع التوصيل وترتيب محول التيار: تتطلب أنظمة التيار ثلاثي الأطوار ذات الثلاثة أسلاك والأربعة أسلاك تكوينات قياس وتعويض مختلفة. تحقق من قطبية محول التيار، وتسلسل الأطوار، وموقعه. وأخيرًا، تأكد من خلوص التبريد الطبيعي، وإمكانية الوصول إلى واجهة المستخدم الرسومية، وظروف التشغيل، ومتطلبات RS485 قبل تصنيع اللوحة.
لا يوجد تصميم تعويض واحد يناسب جميع التركيبات. يُعدّ مولد الجهد المتغير بدون مروحة خيارًا قويًا عندما تتوافق سعة 10 أو 15 كيلو فار، وانخفاض مستوى الضوضاء، وتبديد الحرارة الطبيعي مع المتطلبات المقاسة. قد تتطلب الأنظمة الأكبر أو الأكثر تعقيدًا نطاق سعة مختلفًا أو نظامًا متكاملًا لجودة الطاقة.
نعم. تتضمن معلومات المنتج المرفقة معلومات عن تعويض القدرة التفاعلية الاستقرائية والسعوية. يعتمد نطاق التشغيل النهائي على الطراز المُختار، وإعدادات التحكم، وحالة النظام المقاسة.
تُدرج ورقة البيانات تعويض التوافقيات من الرتبة الثانية إلى الخامسة والعشرين، مع إمكانية التعويض الانتقائي أو الكامل. مع ذلك، ينبغي على المهندسين قياس طيف التوافقيات في الموقع واختيار نمط التعويض وفقًا لرتب التوافقيات السائدة والقدرة المقدرة المتاحة.
تأكد من قياس الطلب بالكيلوفار، ومعامل القدرة المستهدف، والتيار التوافقي، والجهد، ونوع الأسلاك، وموقع محول التيار، ودرجة الحرارة المحيطة، والارتفاع، ومتطلبات الاتصال. يجب اختيار تصنيف 10 كيلوفار أو 15 كيلوفار بناءً على ظروف التشغيل المقاسة وليس بناءً على قيمة كيلو فولت أمبير للمحول فقط.
يجمع مولد الطاقة الساكنة بدون مروحة بين التعويض الكهربائي وسهولة التركيب. يعمل تبديد الحرارة الطبيعي على إزالة مروحة التبريد الداخلية، بينما يدعم مستوى الضوضاء المحدد ≤40 ديسيبل التطبيقات التي تُعد فيها الراحة الصوتية مهمة.
توفر منصة YTPQC-SVG/xx-4-4L تعويضًا للقدرة التفاعلية الاستقرائية والسعوية، وتعويضًا للتوافقيات من الرتبة الثانية إلى الخامسة والعشرين، وأداءً مرجعيًا لمعامل القدرة ≥ 0.99، ومعدل ترشيح توافقي مُدرج ≥ 95%، وزمن استجابة إجمالي ≤ 5 مللي ثانية، وفقدًا في النظام ≤ 2.5%. يعرض الفيديو هذه الوظائف باستخدام محلل جودة الطاقة وواجهة المنتج.
