شرح التشوه التوافقي: مخاطر المستويات العالية وكيفية حماية أنظمتك

شرح التشوه التوافقي: مخاطر المستويات العالية وكيفية حماية أنظمتك

يُعدّ التشوه التوافقي تهديدًا خفيًا في الأنظمة الكهربائية الحديثة. ورغم أنه لا يحظى بنفس الاهتمام الذي يحظى به انقطاع التيار الكهربائي أو ارتفاعه المفاجئ، إلا أن التشوه التوافقي المفرط قد يُلحق ضررًا خفيفًا بالمعدات، ويُقلل من كفاءة الطاقة، ويُكلّف الشركات آلاف الدولارات.

إن فهم ما هو التشوه التوافقي، ولماذا يحدث، وكيفية حماية أنظمتك أمر ضروري لأي مدير منشأة أو مهندس أو مالك عمل.

ما هو التشوه التوافقي؟

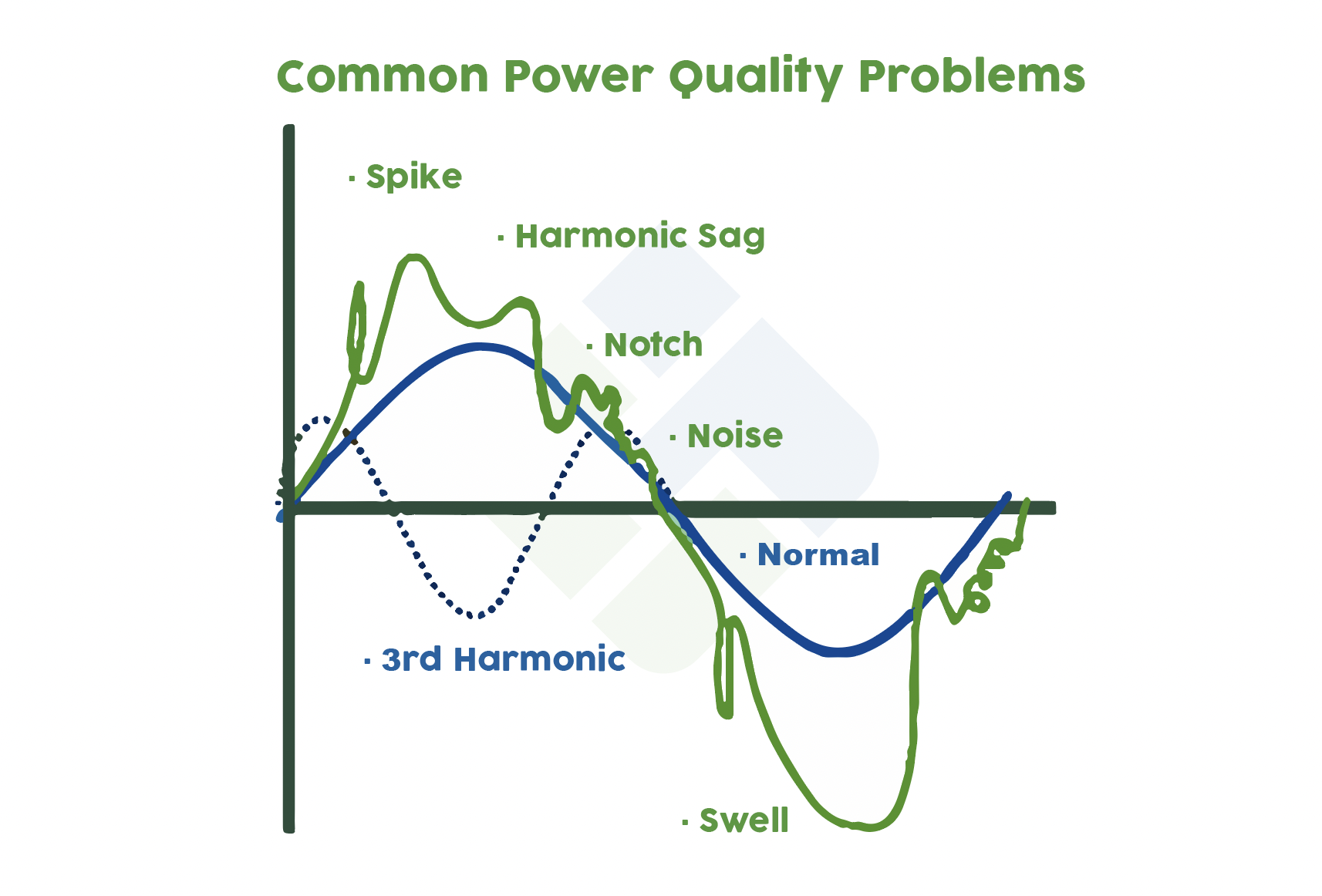

في النظام الكهربائي المثالي، تتبع أشكال موجات الجهد والتيار موجة جيبية مثالية. التوافقيات هي مكونات جهد أو تيار بمضاعفات التردد الأساسي (عادةً 50 أو 60 هرتز). عند إدخال هذه التوافقيات في النظام، فإنها تُشوّه شكل الموجة الأصلي. وهذا ما يُسمى بالتشويه التوافقي.

التشويه التوافقي الكلي (THD) هو مقياس لمدى انحراف الموجة عن الوضع المثالي. عادةً ما يُعبَّر عن THD كنسبة مئوية: كلما ارتفع THD، زاد التشويه.

أسباب التشوه التوافقي

غالبًا ما تنشأ التوافقيات بسبب الأحمال غير الخطية، وهي أجهزة تسحب التيار بنبضات مفاجئة بدلًا من موجات جيبية سلسة. من الأسباب الشائعة:

- محركات التردد المتغير (VFDs)

- أنظمة UPS

- إضاءة LED

- أجهزة الكمبيوتر والمعدات المكتبية

- شواحن السيارات الكهربائية

مع اعتماد الصناعات لأجهزة أكثر كفاءة في استخدام الطاقة ويتم التحكم فيها إلكترونيًا، ارتفع مستوى التشوه التوافقي في أنظمة الطاقة بشكل مطرد.

لماذا يُعد التشويه التوافقي العالي خطيرًا؟

ارتفاع THD ليس مجرد خلل فني، بل له عواقب وخيمة:

1. ارتفاع درجة حرارة المعدات

قد ترتفع درجة حرارة المحولات والمحركات والكابلات بسبب زيادة تدفق التيار الناتج عن التوافقيات. هذا يُقلل من عمر المعدات ويزيد من خطر الأعطال.

2. عامل القدرة المنخفض

تُخفِّض التوافقيات معامل القدرة للنظام، مما يُقلِّل كفاءته. وقد تُعاقِب شركات المرافق على انخفاض أداء معامل القدرة، مما يؤدي إلى ارتفاع الفواتير.

3. عطل في المعدات الحساسة

قد تتعطل الأجهزة الطبية وأنظمة التحكم ومعدات الاتصالات في البيئات عالية التردد. وهذا أمر بالغ الأهمية بشكل خاص في المستشفيات ومراكز البيانات والمصانع.

4. ارتفاع تكاليف الطاقة

تعني الأشكال الموجية المشوهة أن نظامك يضطر إلى بذل جهد أكبر لتوفير نفس القدر من الطاقة. ويؤدي هذا النقص في الكفاءة مباشرةً إلى زيادة استهلاك الطاقة.

5. ظروف الرنين

يمكن أن تتوافق التوافقيات مع التردد الطبيعي للنظام، مما يؤدي إلى تضخيم الجهد أو التيارات والتسبب في حدوث أعطال غير متوقعة.

كيفية اكتشاف التشوه التوافقي

لا يُمكن إصلاح ما لا يُمكن قياسه. إليك بعض الطرق الشائعة لاكتشاف التوافقيات وقياسها كميًا:

• أجهزة تحليل جودة الطاقة : تقيس هذه الأجهزة التشويه التوافقي الكلي (THD)، والجهد، وأشكال الموجة الحالية.
• مسجلات البيانات: ساعد في تتبع المستويات التوافقية بمرور الوقت.

ينبغي لمديري المرافق تضمين التقييمات التوافقية في جداول الصيانة الدورية، وخاصة في البيئات ذات التقنية العالية أو الآلية بشكل كبير.

• إجراء دراسات النظام: قبل إجراء أي تغييرات رئيسية على المعدات، يُرجى إجراء دراسة توافقية. يُساعد هذا على التنبؤ بمشاكل التشوه المستقبلية والحد منها.

كيفية حماية أنظمتك

أ نشط ح أرمونيك ف مرشحات مصممة ل اِسْتَبْعَد الترددات التوافقية المحددة ، أكثر مرونة وفعالية للأحمال المتغيرة.

YTPQC-AHFs ف مرشح 2-50 التوافقي الفردي، 100٪ من القدرة المقدرة.

- مستوى الجهد: 220 فولت ~ 800 فولت
- 3P3W/3P4W
- 50/60 هرتز
- رف/مثبت على الحائط/خزانة

ميزة YT Electric

في واي تي الكهربائية نحن متخصصون في تحليل التوافقيات واستراتيجيات التخفيف المُصممة خصيصًا لمنشأتك. سواءً كنت تُدير مصنعًا أو مستشفى أو مبنىً إداريًا، فإننا نُقدم حلولاً تُساعدك في الحفاظ على جودة الطاقة، وإطالة عمر المعدات، وتوفير تكاليف الطاقة.

إن فهم التشوهات التوافقية واكتشافها والتخفيف منها ليس مجرد ممارسة جيدة، بل هو أمر أساسي لحماية استثمارك وضمان موثوقية نظامك على المدى الطويل. اتخذ خطوات استباقية الآن لضمان حماية أنظمتك.

استشارة الحلول المجانية

YT Electric هي أكبر شركة مصنعة للمعدات الأصلية (OEM) لأنظمة AHF وSVG منخفضة الجهد، بخبرة تزيد عن 15 عامًا. جميع منتجاتنا حاصلة على شهادات ISO9001 وCE وCQC، وتدعمها تقارير اختبار النوع.

لمزيد من المعلومات حول كيفية عملنا مؤسسة الرعاية الصحية الأولية يمكن أن يساعد s في إدارة التوافقيات وتحسين جودة الطاقة: اتصل بنا على sales@yt-electric.com .
