كيفية تحديد أفضل محول حالي لـ AHF

لماذا اختيار CT هو جوهر أداء نظام AHF؟

المحول الحالي (CT) ، باعتباره "عضو الاستشعار" من مرشح التوافقي النشط (AHF), يؤثر بشكل مباشر على دقة الكشف التوافقي وسرعة الاستجابة الديناميكية إذا لم يتم تحديد التصوير المقطعي بشكل صحيح ، فقد تحدث المشكلات التالية:

• فشل التعويض التوافقي: يتم تفويت التوافقيات المنخفضة التردد أو التردد العالي في الكشف ، وعادة ما تترك وراءها التوافقيات الثالثة والخامسة
• خطر الحمل الزائد للنظام: يؤدي تشبع CT إلى أخطاء القياس ، مما يتسبب في تعويض AHF أو تعويضه
• تحديات الامتثال: يفشل في تلبية متطلبات IEEE519-2022 أن التشويه التوافقي الكلي (THD) يجب أن يكون أقل من 5 ٪

توضح بيانات الصناعة أن 35 ٪ من حالات فشل AHF على مستوى العالم ترجع إلى اختيار التصوير المقطعي غير الصحيح (المصدر: جمعية جودة الطاقة الدولية ، 2024) من خلال تحسين تكوين التصوير المقطعي ، يمكن زيادة كفاءة الإدارة التوافقية بنسبة تصل إلى 40 ٪

أربعة معايير اختيار لـ AHF CTS

1 الدقة الدراسية والنطاق الخطي

• الدرجة الموصى بها: الصف 0 2 أو أعلى للتأكد من أن الخطأ الخطي أقل من ± 1 ٪ في حدود 20 ٪ -120 ٪ من التيار المقدر
• المتطلبات الخاصة: بالنسبة للمصادر التوافقية عالية التردد مثل أفران القوس ومحولات التردد (فوق التوافقي الخمسين) ، ينبغي تحديد CT النطاق العريض (مع عرض النطاق الترددي 0 1HZ-3KHz)

2 طريقة التثبيت والقدرة على التكيف

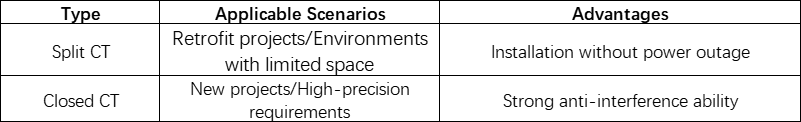

• الأنواع الشائعة:

• مطابقة الطوبولوجيا: بالنسبة للأنظمة المتوازية متعددة AHF مع بوسار مشترك ، يوصى بتخطيط التصوير المقطعي التفاضلي للتخلص من تأثير التيار المتداول

3 التسامح البيئي

• السيناريوهات الصناعية: حدد CTS مع تصنيف حماية IP65 لتحمل الزيت والغبار ودرجات الحرارة المتطرفة تتراوح من -40 درجة مئوية إلى 85 درجة مئوية
• توافق EMC: يحتاج إلى تمرير التحقق من معيار IEC61000-4-8 لتجنب تشويه الإشارة الناجم عن التداخل الكهرومغناطيسي

4 توحيد واجهات إخراج الإشارة

• نوع الإخراج: إعطاء الأولوية إلى واجهات 4-20MA أو Modbus RTU ، والتي تتوافق مع وحدات التحكم AHF السائدة (مثل Schneider و ABB)
• مطابقة المقاومة: يجب أن تتطابق مقاومة الحمل الثانوي من التصوير المقطعي المقطعية مع مقاومة المدخلات لـ AHF (القيمة النموذجية: ≤0 1Ω)

الحالات العملية: كيف يؤثر اختيار التصوير المقطعي على كفاءة النظام؟

الحالة 1: الإدارة التوافقية لنظام التبريد في مركز البيانات (شركة إنترنت رائدة في الصين)

• المشكلة: تولد مضخات تبريد التردد المتغير (VFD) التوافقيات عالية التردد فوق التوافقي الخامس والعشرين ، وعدم كفاية النطاق الترددي للتصوير المقطعي الأصلي يؤدي إلى تأخير في استجابة AHF
• الحل: استبدله بـ CT Broadband CT (0 1HZ-5KHz) + ملف ROGOWSKI للكشف الإضافي
• النتيجة: يتم تخفيض THD من 8 7 ٪ إلى 2 3 ٪ ، ويتجاوز توفير تكلفة الكهرباء السنوية 120،000 دولار أمريكي

الحالة 2: القمع التوافقي لنظام الإضاءة LED (مبنى بارز في شنغهاي)

• التحدي: يولد نظام تعتيم الإضاءة التوافقيات الثالثة المتقطعة ، ويؤدي الخطية غير الكافية للتصوير المقطعي المقطعي إلى حدوث تشغيل كاذب
• خطة التحسين: اعتماد خوارزمية المعايرة الديناميكية الدقيقة 0
• الإنجاز: يتم تقليل تيار الخط المحايد بنسبة 63 ٪ ، ويتم تمديد عمر المعدات بنسبة 30 ٪

دليل سوء الفهم المشترك ودليل تجنب المآزق

• سوء الفهم: التركيز فقط على التيار المصنوع من التصوير المقطعي وتجاهل خصائص الطيف التوافقي
• التصحيح: استخدم محلل التوافقي المحمول باليد (مثل Fluke 435-II) لقياس طيف الحمل في الوقت الفعلي وتخصيص منحنى استجابة تردد CT
• سوء الفهم: تجاهل تأثير موضع تثبيت CT على خطأ المرحلة
• أفضل الممارسات: يجب تثبيت التصوير المقطعي على جانب الخط الوارد من AHF ، على بعد 5 أمتار من المرشح ، وتجنب التداخل من الكابلات المتوازية
• سوء الفهم: عدم التفكير في الاستقرار طويل الأجل للأشعة المقطعية
• الاقتراح: حدد CT مع مادة أساسية من سبائك البلورة النانوية ، بمعدل انجراف سنوي أقل من 0 05 ٪

الاتجاهات المستقبلية: CTS الذكية والتنبؤ التوافقي

مع تعميم التكنولوجيا التوأم الرقمية ، سيقوم الجيل التالي من CTS بدمج الوظائف التالية:

• أجهزة الاستشعار المدمجة: مراقبة درجة الحرارة والرطوبة في الوقت الفعلي والمعايرة تلقائيًا
• إمكانية الحوسبة الحافة: توقع اتجاه التغييرات التوافقية من خلال نموذج الذكاء الاصطناعي المحلي وضبط معلمات AHF ديناميكيًا
• قابلية التتبع blockchain: سجل بيانات دورة الحياة الكاملة في CT لتلبية متطلبات تدقيق إدارة الطاقة ISO 50001
