كيفية تحديد حجم مرشح التوافقيات النشط بشكل صحيح: دليل شامل لتحديد الأحجام الصناعية
مع استمرار المنشآت الصناعية في اعتماد محركات التردد المتغير (VFDs)، وأنظمة UPS، والروبوتات، ومحركات السيرفو، وشواحن المركبات الكهربائية، وأنظمة الطاقة المتجددة، أصبح التشوه التوافقي أحد أكثر مشكلات جودة الطاقة شيوعًا. تعمل هذه الأحمال غير الخطية على تحسين الكفاءة، لكنها تحقن أيضًا تيارات توافقية مرة أخرى في الشبكة الكهربائية، مما يقلل من الأداء العام للنظام.
تركيب مرشح التوافقيات النشط (AHF) هو أحد أكثر الطرق فعالية لتقليل التشوه التوافقي. ومع ذلك، تفشل العديد من المشاريع لأن حجم المرشح لم يتم تحديده بشكل صحيح. يؤدي شراء مرشح أكبر من الحاجة إلى زيادة تكلفة المشروع، بينما لا يستطيع المرشح الأصغر من المطلوب تحقيق خفض التوافقيات اللازم أو تلبية توصيات IEEE 519.
لا يعتمد تحديد حجم مرشح التوافقيات النشط على سعة المحول أو إجمالي الحمل الكهربائي. بل يعتمد على مقدار التيار التوافقي الذي يجب تعويضه في ظل ظروف التشغيل الفعلية. ويُعد فهم هذا الاختلاف أساس كل مشروع ناجح لمعالجة التوافقيات.
يوضح هذا الدليل كيفية عمل تحديد حجم مرشح التوافقيات النشط، والحسابات المستخدمة، وأخطاء تحديد الحجم الشائعة، والاعتبارات الهندسية التي تضمن أداءً موثوقًا طويل الأمد.
تحديد حجم مرشح التوافقيات النشط هو عملية تحديد تيار التعويض المطلوب لإزالة التوافقيات غير المرغوب فيها من النظام الكهربائي.
على عكس بنوك المكثفات، التي يتم اختيارها وفقًا للقدرة غير الفعالة (kVAr)، يتم اختيار مرشح التوافقيات النشط وفقًا لتيار التعويض المقاس بالأمبير.
يراقب مرشح التوافقيات النشط شكل الموجة الكهربائية باستمرار ويحقن تيارات توافقية مساوية ولكن معاكسة في النظام. يعمل التيار المحقون على إلغاء التيار التوافقي الناتج عن الأحمال غير الخطية قبل انتشاره عبر الشبكة الكهربائية.
يضمن تحديد حجم مرشح التوافقيات النشط بشكل صحيح أن يمتلك المرشح سعة كافية لتعويض التيارات التوافقية الحالية مع توفير مجال لنمو الأحمال مستقبلًا.
يُعد تحديد حجم مرشح التوافقيات النشط بشكل غير صحيح أحد أكثر الأسباب شيوعًا لفشل مشاريع معالجة التوافقيات.
إذا كان حجم المرشح أصغر من اللازم، فسيظل التشوه التوافقي مرتفعًا حتى بعد التركيب. وستستمر المحولات في السخونة الزائدة، وستستمر بنوك المكثفات في التعطل، وستبقى المعدات الحساسة معرضة للتيار المشوه.
إذا كان حجم المرشح أكبر من اللازم، فقد يتحسن الأداء التوافقي، لكن المشروع يصبح أكثر تكلفة دون تقديم فوائد تشغيلية إضافية.
يوفر تحديد حجم مرشح التوافقيات النشط بشكل صحيح عدة مزايا مهمة:
بالنسبة لمعظم المنشآت الصناعية، يمثل التحديد الدقيق للحجم الفرق بين حل مشكلة التوافقيات بشكل دائم والاستمرار في مواجهة الأعطال الكهربائية المتكررة.
قبل إجراء أي عملية لتحديد حجم مرشح التوافقيات النشط، يجب على المهندسين فهم ماهية التيار التوافقي فعليًا.
تسحب الأحمال الكهربائية الخطية تيارًا جيبيًا سلسًا من مصدر التغذية الكهربائية.
تسحب الأحمال غير الخطية التيار على شكل نبضات قصيرة بدلًا من موجات جيبية سلسة. وتُنشئ هذه النبضات تيارات توافقية تدور عبر المحولات، ومعدات التبديل، والكابلات، والمولدات، وبنوك المكثفات.
تشمل المعدات الشائعة المسببة للتوافقيات:
كلما تمت إضافة المزيد من الأحمال غير الخطية إلى المنشأة، يزداد التيار التوافقي، مما يجعل اختيار حجم مرشح التوافقيات النشط المناسب أكثر أهمية بشكل متزايد.
لا ينتج نظامان كهربائيان متطابقان مستويات توافقية متماثلة. تؤثر عدة عوامل على سعة المرشح المطلوبة.
ينتج تيار الحمل الأعلى عمومًا تيارًا توافقيًا أكبر. ومع ذلك، لا يكفي التيار الإجمالي وحده أبدًا لاختيار حجم مرشح التوافقيات النشط.
يشير THDi إلى مقدار التيار التوافقي الموجود مقارنة بالتيار الأساسي.
تتطلب قيم THDi الأعلى مرشحات توافقية نشطة أكبر.
تولد المعدات المختلفة أطيافًا توافقية مختلفة.
على سبيل المثال:
يساعد فهم تكوين الأحمال على تحسين دقة اختيار حجم مرشح التوافقيات النشط.
تعمل بعض المصانع بالقرب من الحمل الكامل بشكل مستمر.
تعاني مصانع أخرى من تقلبات كبيرة طوال اليوم.
ينبغي أن يأخذ اختيار الحجم في الاعتبار أعلى تيار توافقي متوقع بدلًا من ظروف التشغيل المتوسطة.
تضيف العديد من المنشآت خطوط إنتاج جديدة خلال بضع سنوات.
يتيح اختيار مرشح توافقيات نشط معياري التوسع المستقبلي دون استبدال النظام بالكامل.
الخطوة الأولى في اختيار حجم مرشح التوافقيات النشط هي جمع بيانات التشغيل الفعلية.

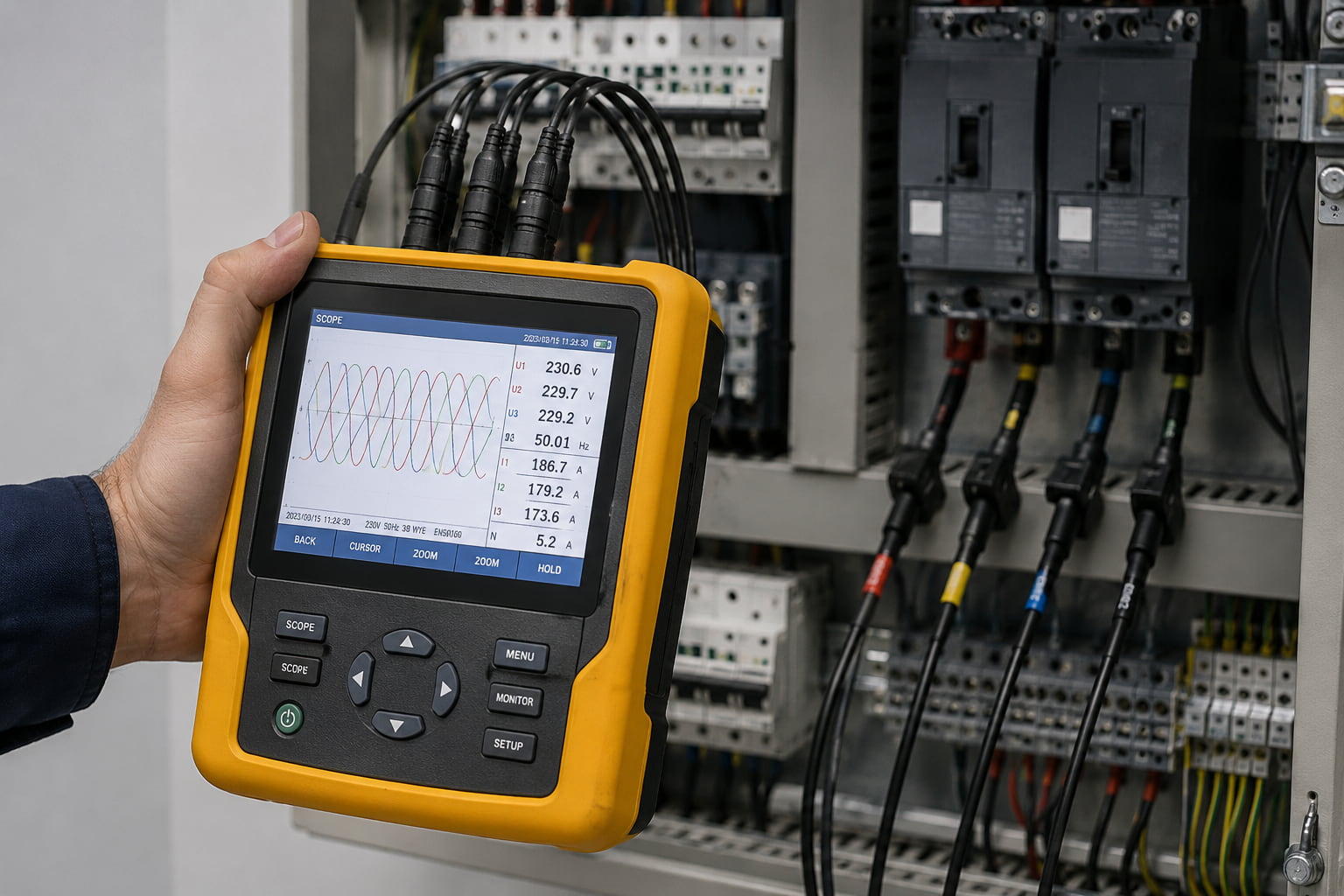

ينبغي لمحلل جودة الطاقة قياس:
تتجاوز العديد من المشاريع هذه الخطوة وتقدر مستويات التوافقيات اعتمادًا فقط على سعة المحول.
يؤدي هذا غالبًا إلى اختيار غير صحيح لحجم المرشح لأن تصنيفات المحولات لا تشير إلى التيار التوافقي الفعلي.
بعد قياس النظام الكهربائي، حدد أماكن نشوء التوافقيات.
تشمل المصادر النموذجية:
تساعد معرفة موقع الأحمال المنتجة للتوافقيات في تحديد ما إذا كان نهج الترشيح المركزي أو الموزع أكثر ملاءمة.
جوهر تحديد حجم مرشح التوافقيات النشط هو حساب التيار التوافقي.
المعادلة المبسطة هي:
التيار التوافقي = تيار الحمل × THDi
مثال:
تيار النظام = 800 A
THDi المقاس = 30%
التيار التوافقي:
800 × 30%
= 240 A
في هذا المثال، يولد النظام الكهربائي ما يقارب 240 A من التيار التوافقي.
عادةً ما يتم اختيار مرشح توافقيات نشط بسعة تعويض تبلغ حوالي 250 A، مما يسمح بهامش تصميم صغير.
يشكل هذا الحساب أساس معظم مشاريع تحديد حجم مرشحات التوافقيات النشطة.
يؤثر أداء التوافقيات المطلوب على تيار التعويض اللازم.
تشمل الأهداف الصناعية النموذجية:
يتطلب التشوه المستهدف الأقل عمومًا سعة تعويض أكبر.
غالبًا ما تختار المنشآت التي تزود معدات حساسة أهدافًا أكثر صرامة لتقليل التوافقيات مقارنة بالمصانع الصناعية الثقيلة.
يعد IEEE 519 أحد أكثر المعايير المرجعية انتشارًا في العالم للتحكم في التوافقيات.
بدلًا من تحديد حجم مرشح معين، يحدد IEEE 519 حدود التوافقيات المقبولة عند نقطة الاقتران المشترك (PCC).
يساعد تحديد حجم مرشح التوافقيات النشط بشكل صحيح المنشآت على تلبية هذه الحدود مع تجنب الاستثمار غير الضروري.
عند تصميم حل AHF، يجب على المهندسين دائمًا مقارنة التشوه التوافقي المقاس مع حدود IEEE 519 المعمول بها قبل اختيار المعدات.
تنتج العديد من التركيبات غير الناجحة عن أخطاء بسيطة في تحديد الحجم.
تشمل الأخطاء الأكثر شيوعًا:
حجم المحول لا يشير إلى التيار التوافقي.
قد يحتاج محول بقدرة 2000 kVA يغذي أحمالًا خطية في الغالب إلى تعويض توافقي ضئيل، بينما قد يحتاج محول بقدرة 1000 kVA يغذي العديد من محركات التردد المتغير VFDs إلى مرشح أكبر بكثير.
من دون قياس THDi، يصبح تحديد حجم مرشح التوافقيات النشط أكثر بقليل من مجرد تخمين مبني على الخبرة.
نادراً ما تبقى المنشآت دون تغيير.
إضافة المزيد من محركات التردد المتغير VFDs أو معدات الإنتاج تزيد التيار التوافقي بمرور الوقت.
يجب تحديد حجم المرشحات وفقًا لأقصى ظروف تشغيل متوقعة.
أحيانًا توفر عدة مرشحات أصغر حجمًا مثبتة بالقرب من الأحمال المنتجة للتوافقيات أداءً أفضل من مرشح مركزي واحد.
أحد قرارات التصميم المهمة هو مكان تركيب المرشح.
المزايا:
مناسب للمنشآت التي تتركز فيها الأحمال المنتجة للتوافقيات حول لوحة التوزيع الرئيسية الواحدة.
المزايا:
غالبًا ما يُفضل الترشيح الموزع لمصانع التصنيع الكبيرة التي تحتوي على مناطق إنتاج متعددة.
يجب أن يأخذ تحديد حجم مرشح التوافقيات النشط المناسب في الاعتبار كلًا من تيار التعويض وموقع التركيب.
تعمل منشأة تصنيع على تشغيل:
تُظهر القياسات:
التيار التوافقي المحسوب:
950 × 22%
= 209 A
بعد مراجعة خطط التوسع المستقبلية، يختار المهندسون مرشحًا توافقيًا نشطًا معياريًا بقدرة 250 أمبير.
بعد التشغيل التجريبي:
يوضح هذا المثال سبب ضرورة أن يعتمد تحديد حجم المرشح التوافقي النشط دائمًا على التيار التوافقي المقاس بدلًا من سعة المحول وحدها.
بالإضافة إلى تيار التعويض، ينبغي على المهندسين أيضًا تقييم:
لا يقلل المرشح التوافقي النشط المختار بشكل صحيح من التوافقيات اليوم فحسب، بل يدعم أيضًا توسع المصنع مستقبلًا دون الحاجة إلى إعادة تصميم كبيرة.
