IEEE 519 حدود التشويه التوافقي: دليل للامتثال

IEEE 519 حدود التشويه التوافقي: دليل للامتثال

معيار IEEE 519-2022 ، يسمى  التحكم التوافقي في أنظمة الطاقة الكهربائية ، يحدد قواعد لتصميم النظم الكهربائية لتقليل التشويه التوافقي.

ماذا يفعل المعيار؟

يساعد IEEE 519-2022 المهندسين على إدارة التوافقيات في أنظمة الطاقة.

1. ويغطي كلاً من الأحمال الخطية (مثل المحركات والمصابيح الكهربائية العادية) والأحمال غير الخطية (مثل أجهزة الكمبيوتر أو مصابيح LED).
2. المعيار يفعل ثلاثة أشياء رئيسية:
3. وهو ما يفسر كيف تعمل الجهد والطول الموجي الحالي في أنظمة الطاقة.

يضع حدود للتشويه المقبول في هذه الأشكال الموجية.

• إنه يعطي إرشادات حول كيفية تفاعل مصادر الطاقة والمعدات. الشروط الرئيسية التي يجب معرفتها
• الأحمال الخطية : الأجهزة التي لا تخلق التوافقيات.
• ومن الأمثلة على ذلك المصابيح الكهربائية التقليدية والمحركات والمحولات. الأحمال غير الخطية
• : الأجهزة التي تخلق التوافقيات. ومن الأمثلة على ذلك أجهزة الكمبيوتر والطابعات والإضاءة الموفرة للطاقة.
•

نقطة الاقتران الشائع (PCC)

: المكان الذي تتصل فيه الجهاز الخاص بك بشبكة الطاقة ، مثل العداد أو المحول.

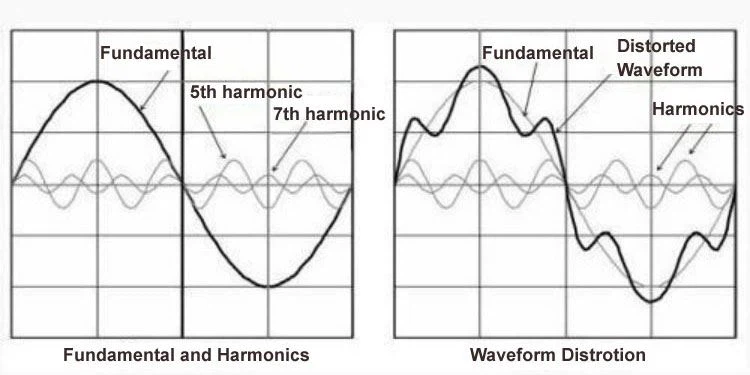

1. التوافقيات : التيارات أو الفولتية الإضافية التي تهتز في مضاعفات تردد قاعدة النظام.
2. على سبيل المثال ، في نظام 60 هرتز ، التوافقي الثالث هو 180 هرتز. لماذا التوافقيات مشكلة

التوافقيات تسبب قضيتين رئيسيتين:

ارتفاع درجة الحرارة

• : أنها تجعل الأسلاك والمحولات والمحركات أكثر سخونة من المعتاد ، والتي يمكن أن تلحق الضرر بها. التيارات غير المرغوب فيها
• : يمكن لهذه القاطعات دوائر رحلة ، أو تعطل خطوط الهاتف ، أو تسبب آلات مثل محركات أقراص السرعة المتغيرة إلى عطل. ما هي حدود تشويه الجهد؟

تحمي حدود تشويه الجهد المعيارية أنظمة الطاقة ومعدات المستخدم.

لتلبية هذه الحدود:

• المستخدمون
• يجب التأكد من أن معداتهم لا تنتج الكثير من التيارات التوافقية.
• على سبيل المثال ، لا ينبغي لإضافة أجهزة جديدة أن تجعل تشويه الجهد أسوأ.

شركات الطاقة

يجب إدارة الخواص الكهربائية للشبكة للحفاظ على تشويه الجهد منخفضًا عند الحاجة.

• التحديثات الرئيسية في IEEE 519-2022
• يحسن إصدار 2022 المعايير السابقة (مثل IEEE 519-2014) بواسطة:
• إضافة طرق أفضل لقياس التوافقيات.

شرح كيفية تحليل البيانات إحصائيا.

إعطاء قواعد أوضح للأنظمة ذات الأحمال الخطية وغير الخطية المختلطة.

كيفية استخدام المعيار

ابدأ بقراءة وثيقة IEEE 519-2022 الرسمية.

• قم بالتركيز على:
• تعريفات المصطلحات مثل PCC والتوافقيات.
• الجداول سرد أقصى مستويات التشويه المسموح بها.

إرشادات لتصميم الأنظمة مع كل من المعدات القديمة (الخطية) والحديثة (غير الخطية).

السيطرة على التوافقيات في أنظمة الطاقة

يوفر YT Electric حلولًا فعالة لتلبية معايير IEEE 519-2022.

• إليك كيفية مساعدة منتجاتنا:
• 1. المرشحات التوافقية النشطة (سلسلة AHF)

سلسلة AHF لدينا تلغي بنشاط التوافقيات في الوقت الحقيقي.

الفوائد الرئيسية:

• يقلل من THD إلى أقل
• يعمل على كل من الأنظمة ذات الطور الواحد والمرحلة ثلاثية
• التصميم المدمج يحفظ مساحة التثبيت

2. الحلول الهجينة

• SVG متصلة في المنبع التوازي من المكثفات.
• استراتيجية التحكم:
• SVG التحكم الديناميكي المهيمن: يستجيب للتقلبات التفاعلية خلال ± 100ms
• تعويض خط الأساس المكثف: يتعامل مع 60-70 ٪ من الطلب التفاعلي الأساسي
• دراسة حالة التنفيذ:

خفض مصنع النسيج التوافقيات من 25 ٪ إلى 3 ٪ باستخدام:

وحدة AHF 200A لآلة الخياطة VFDS

300A بنك PHF لدوائر الإضاءة إجمالي فترة الاسترداد: 14 شهرًا من خلال توفير الطاقة
