تحسين جودة الطاقة في المركز الطبي باستخدام STATCOM

مركز طبي مُحسّن جودة الطاقة مع ستاتكوم

تعتمد المراكز الطبية الحديثة اعتمادًا كبيرًا على أنظمة كهربائية متطورة لدعم المعدات المنقذة للحياة، والبنية التحتية الرقمية للرعاية الصحية، وضمان استمرارية رعاية المرضى. فمن أجهزة التصوير بالرنين المغناطيسي وأنظمة التصوير المقطعي المحوسب إلى وحدات العناية المركزة وأنظمة أتمتة المختبرات، يعتمد كل قسم على طاقة مستقرة وموثوقة. حتى أدنى تذبذب في الجهد الكهربائي قد يعطل العمليات، أو يُلحق الضرر بالمعدات الحساسة، أو يُعرّض سلامة المرضى للخطر.

مع توسع مرافق الرعاية الصحية ودمج المزيد من الأنظمة الإلكترونية، أصبحت مشاكل جودة الطاقة أكثر شيوعًا. ومن الحلول الفعّالة التي تحظى باهتمام متزايد في مشاريع البنية التحتية للرعاية الصحية، مُعَوِّض الطاقة المتزامن الثابت (STATCOM). يُساعد هذا الجهاز الإلكتروني المتطور في الحفاظ على استقرار الجهد، وتحسين معامل القدرة، وتقليل التشوه التوافقي في الشبكات الكهربائية المعقدة.

تستكشف هذه المقالة كيف تعمل تقنية STATCOM على تحسين جودة الطاقة في المراكز الطبية من خلال دراسة حالة عملية وتحليل فني.

لماذا تُعد جودة الطاقة مهمة في المراكز الطبية

تعمل المستشفيات والمجمعات الصحية على مدار الساعة. وعلى عكس المباني التجارية، لا يمكن للمراكز الطبية تحمل انقطاع التيار الكهربائي أو عدم استقرار الجهد الكهربائي.

تشمل التحديات الشائعة المتعلقة بجودة الطاقة في مرافق الرعاية الصحية ما يلي:

• انخفاض الجهد الكهربائي أثناء بدء تشغيل المعدات الكبيرة

• اختلال توازن القدرة التفاعلية

• التشوه التوافقي الناتج عن الأجهزة الطبية غير الخطية

• وميض ناتج عن تغير الأحمال بسرعة

• ارتفاع درجة حرارة المحولات والكابلات

• انخفاض العمر الافتراضي للمعدات الحساسة

غالباً ما تنشأ هذه المشاكل من الأجهزة الطبية عالية الطاقة مثل:

يمكن أن تؤدي جودة الطاقة الرديئة إلى توقف العمليات، وتعطل المعدات، وزيادة تكاليف الصيانة.

ما هي تقنية STATCOM؟

المعوض المتزامن الثابت (STATCOM) هو جهاز نظام نقل التيار المتردد المرن (FACTS) مصمم لتنظيم الجهد والطاقة التفاعلية بشكل ديناميكي.

بخلاف بنوك المكثفات التقليدية، تستخدم أنظمة STATCOM محولات إلكترونية للطاقة لتوفير تعويض سريع ومستمر للطاقة التفاعلية.

الوظائف الرئيسية لجهاز STATCOM

• تثبيت الجهد

• تعويض القدرة التفاعلية

• تصحيح معامل القدرة

• تخفيف التوافقيات

• تقليل الوميض

• تحسين استقرار الشبكة

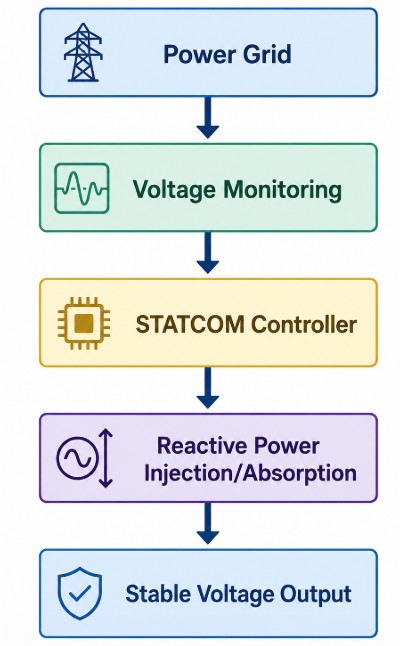

يمكن تلخيص مبدأ تشغيل جهاز STATCOM على النحو التالي:

نظراً لأن جهاز STATCOM يتفاعل في غضون أجزاء من الثانية، فإنه فعال بشكل خاص في البيئات ذات الأحمال الكهربائية المتغيرة بسرعة، مثل المستشفيات.

دراسة حالة: نشر نظام STATCOM في مركز طبي إقليمي

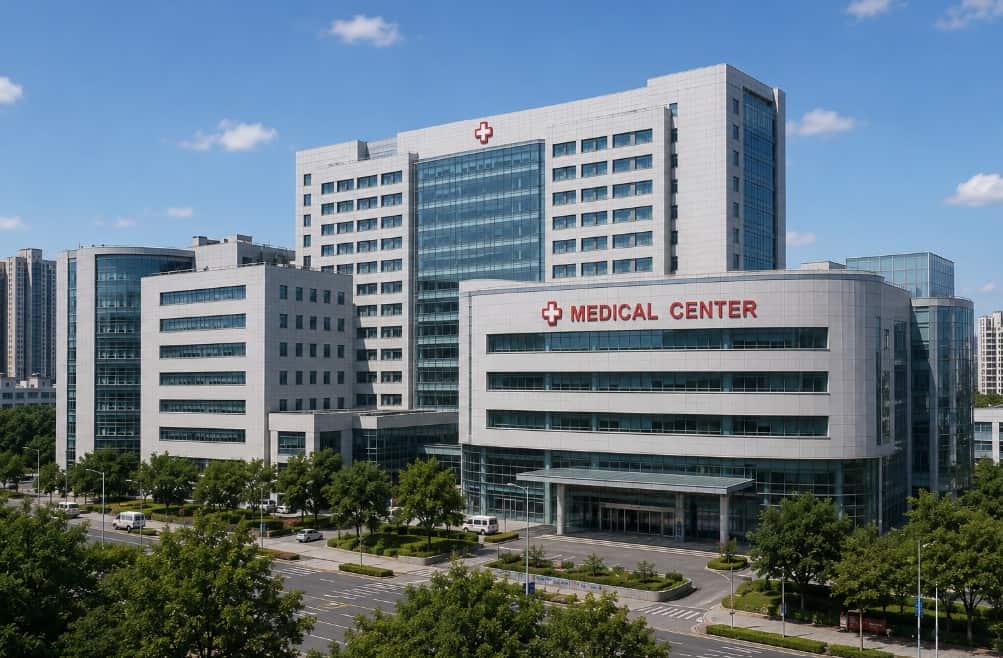

واجه مركز طبي إقليمي كبير مشاكل متكررة في عدم استقرار الجهد الكهربائي بعد توسيع قسم التصوير الطبي والمرافق الجراحية التابعة له.

نظرة عامة على المنشأة

حددت إدارة المستشفى عدة مخاوف تشغيلية:

• تتعطل أنظمة التصوير بالرنين المغناطيسي أحيانًا أثناء ذروة الطلب

• واجهت مولدات النسخ الاحتياطي مشكلات في المزامنة

• غرامات مرتفعة من شركات المرافق بسبب ضعف معامل القدرة

• زيادة ارتفاع درجة حرارة المحولات

التقييم الهندسي

كشف التدقيق الكهربائي أن الطلب على الطاقة التفاعلية المتغيرة بسرعة في المنشأة تجاوز قدرة بنوك المكثفات الموجودة.

لم تكن أنظمة التعويض التقليدية قادرة على الاستجابة بالسرعة الكافية لتغيرات الحمل الديناميكية الناتجة عن دورات بدء تشغيل معدات التصوير.

اختار الفريق الهندسي حلاً من نوع STATCOM بقدرة ±8 ميغا فار لدعم الطاقة التفاعلية الديناميكية.

تصميم نظام STATCOM

تضمن نظام STATCOM المُثبّت ما يلي:

تم توصيل وحدة STATCOM بشبكة توزيع الجهد الكهربائي 11 كيلو فولت التابعة للمستشفى بالقرب من قسم التصوير.

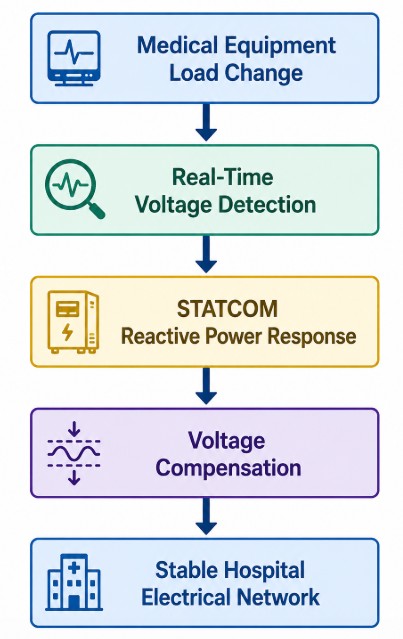

سير عمل النظام

كان النظام يراقب باستمرار ظروف الجهد ويقوم بحقن أو امتصاص الطاقة التفاعلية حسب متطلبات الشبكة.

نتائج الأداء بعد التثبيت

بعد ستة أشهر من التشغيل، أبلغ المستشفى عن تحسينات كبيرة في الأداء الكهربائي.

النتائج المقاسة

كما لاحظت المنشأة ما يلي:

• تشغيل مستقر لجهاز الرنين المغناطيسي أثناء ذروة الطلب

• تحسين مزامنة المولد

• انخفاض حوادث الصيانة

• انخفاض فقد الطاقة

• موثوقية تشغيلية أفضل

وقدّر قسم الهندسة في المستشفى وفورات الطاقة السنوية بنحو 12%.

مزايا نظام STATCOM في مرافق الرعاية الصحية

1. استجابة ديناميكية سريعة

يمكن أن تتغير الأحمال الطبية في غضون أجزاء من الثانية. تستجيب أنظمة STATCOM بشكل فوري تقريبًا مقارنة بمجموعات المكثفات التقليدية.

2. تحسين حماية المعدات

تتطلب أجهزة التصوير والتشخيص الحساسة ظروف جهد مستقرة. يعمل جهاز STATCOM على تقليل التقلبات الضارة.

3. انخفاض تكاليف التشغيل

يؤدي تحسين معامل القدرة إلى تقليل غرامات شركات الكهرباء وخفض استهلاك الطاقة الإجمالي.

4. تحسين تنسيق الطاقة الاحتياطية

تعتمد المستشفيات بشكل كبير على مولدات الطوارئ وأنظمة الطاقة غير المنقطعة (UPS). يعمل جهاز STATCOM على تحسين التزامن والاستقرار العابر أثناء انقطاعات التيار الكهربائي.

5. قابلية التوسع

يمكن توسيع أنظمة STATCOM مع نمو مجمعات الرعاية الصحية وإضافة أحمال كهربائية جديدة.

اعتبارات التصميم الرئيسية

عند تطبيق نظام STATCOM في مركز طبي، ينبغي على المهندسين تقييم ما يلي:

• خصائص ملف تعريف الحمل

• المستويات التوافقية

• عامل القدرة الحالي

• تفاعل المولد

• قيود المساحة

• متطلبات التبريد

• التوافق مع أنظمة SCADA

يُعد التحليل الدقيق لجودة الطاقة أمراً ضرورياً قبل تحديد حجم النظام ونشره.

الاتجاهات المستقبلية في أنظمة الطاقة في مجال الرعاية الصحية

مع استمرار المستشفيات في رقمنة العمليات واعتماد التقنيات الطبية المتقدمة، ستصبح متطلبات البنية التحتية الكهربائية أكثر تطلباً.

من المتوقع أن تشمل أنظمة الطاقة المستقبلية في مجال الرعاية الصحية ما يلي:

• تكامل الشبكة الذكية

• إدارة الطاقة القائمة على الذكاء الاصطناعي

• دعم الطاقة المتجددة

• أنظمة تخزين الطاقة بالبطاريات

• منصات تحكم STATCOM المتقدمة

ستلعب تقنية STATCOM دورًا متزايد الأهمية في ضمان شبكات طاقة رعاية صحية مرنة وذكية.

خاتمة

تُعد البنية التحتية الكهربائية الموثوقة أمراً بالغ الأهمية لعمليات الرعاية الصحية الحديثة. إذ يمكن أن يؤثر عدم استقرار الجهد الكهربائي، والتشوه التوافقي، وسوء إدارة الطاقة التفاعلية سلباً على رعاية المرضى وموثوقية المعدات.

تُبيّن دراسة الحالة المعروضة هنا كيف حسّنت تقنية STATCOM جودة الطاقة بشكل ملحوظ في مركز طبي إقليمي. فمن خلال تثبيت الجهد، وتصحيح معامل القدرة، وتقليل التوافقيات، حقق المستشفى موثوقية تشغيلية أكبر وتكاليف طاقة أقل.

مع استمرار مرافق الرعاية الصحية في زيادة احتياجاتها من الكهرباء، توفر أنظمة STATCOM حلاً عملياً وفعالاً للغاية للحفاظ على شبكات طاقة مستقرة وفعالة.
