إجابة هندسية سريعة: إن فلتر التوافقيات النشط (AHF) المصنوع من كربيد السيليكون (SiC) يستخدم مفاتيح طاقة ترانزستور تأثير الميدان (MOSFET) المصنوعة من كربيد السيليكون ذي فجوة الطاقة الواسعة (WBG) لتحقيق ترددات تبديل تزيد عن 50 كيلو هرتز — أي أكثر من ثلاثة أضعاف فلاتر الترانزستور ثنائي القطب المعزول (IGBT) المصنوعة من السيليكون التقليدي. يؤدي تردد التبديل فائق الارتفاع هذا إلى خفض الخسائر الحرارية الداخلية بأكثر من 60% (إجمالي خسائر الحمل الكامل أقل من 1.8%)، ويقلل حجم مغناطيسيات فلتر L-C-L الخارجي بنسبة 55%، ويقلص أبعاد الوحدة المادية بنسبة تتراوح بين 40% و50%، مما يتيح تخفيف جودة الطاقة عالي الكثافة في مراكز البيانات المحدودة المساحة، والغرف النظيفة، واللوحات الكهربائية الصناعية، مع ضمان الامتثال لمعيار IEEE 519-2022.
تواجه المرافق الصناعية الحديثة، ومراكز بيانات الذكاء الاصطناعي فائقة النطاق، ومصانع تصنيع أشباه الموصلات، والمجمعات التجارية أزمة هندسية مزدوجة: فالاحمال غير الخطية المتصاعدة (مثل محركات التردد المتغير ذات 6 نبضات، وإمدادات الطاقة لتبديل وضعي للمخادم (SMPS)، وشواحن السيارات الكهربائية السريعة) تحقن تيارات توافقية مدمرة، بينما تواجه غرف المفاتيح الكهربائية قيوداً حادة في المساحة والتبريد. عندما يحاول المهندسون الاستشاريون تحديد فلاتر الطاقة النشطة التقليدية القائمة على السيليكون، غالباً ما يجدون أن الخزانات القياسية ضخمة للغاية، وتولد حرارة طفيلية مفرطة، وتتطلب توسيعاً مكلفاً للغرف الكهربائية أو ترقيات لنظام التكييف (HVAC).

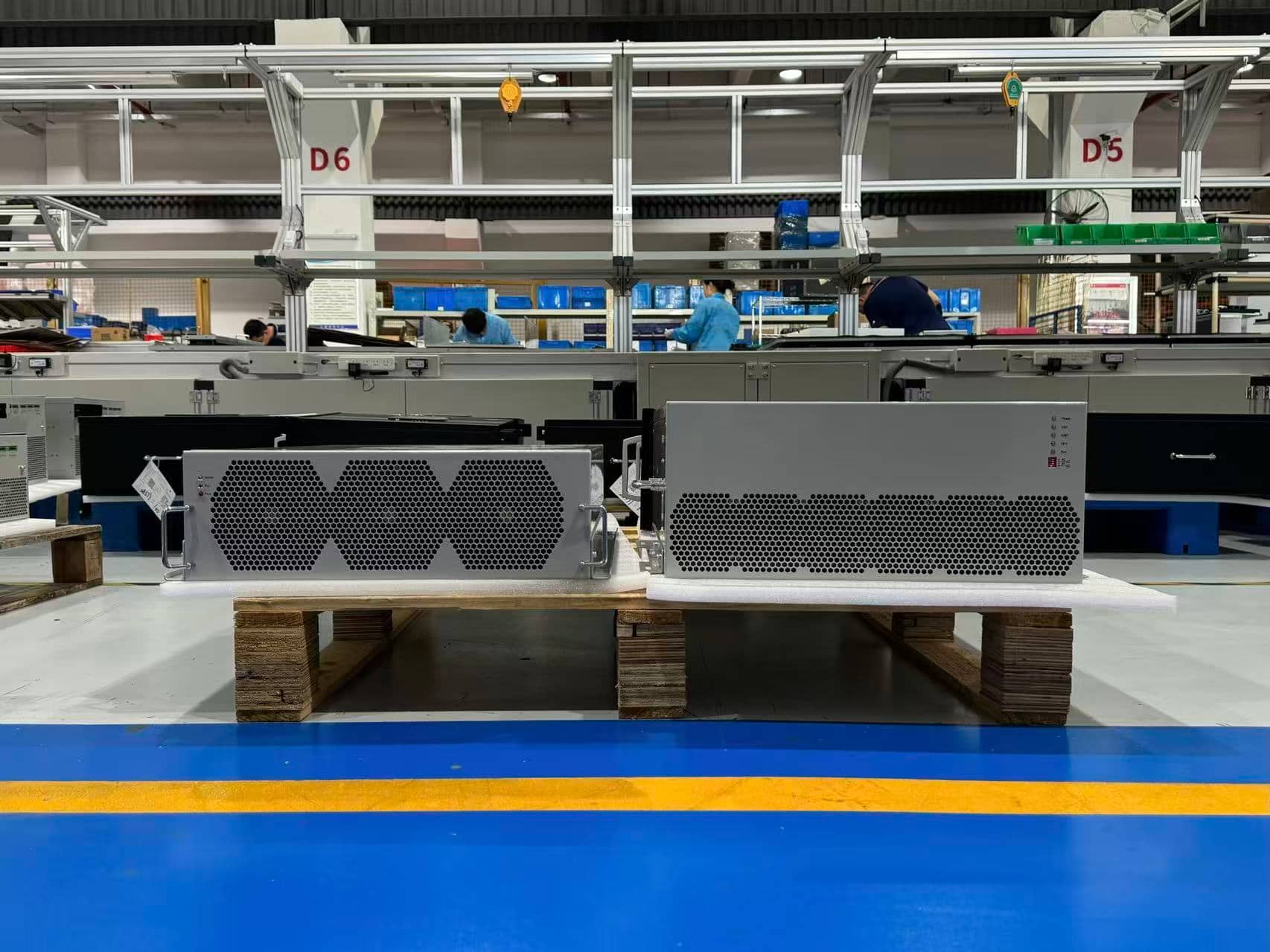

الشكل 1: وحدة فلتر التوافقيات النشط (AHF) المصنوعة من كربيد السيليكون (SiC) عالية الكثافة والتي تحقق تخفيضاً في الحجم بنسبة 50% مقارنة بترانزستور IGBT المصنوع من السيليكون التقليدي
تكمن عنق الزجاجة الأساسية في تصميم فلاتر التوافقيات النشطة التقليدية في حدود المواد الفيزيائية لترانزستورات الوصلة ثنائية القطب المصنوعة من السيليكون (Si). تعاني ترانزستورات IGBT المصنوعة من السيليكون القياسية من شحنة استرجاع عكسي كبيرة (Qrr) وخسائر طاقة تبديل عالية عند التشغيل والإيقاف (Eon + Eoff). ونتيجة لذلك، تقيد الفلاتر القائمة على السيليكون حرارياً بترددات تبديل تتراوح بين 10 كيلو هرتز و20 كيلو هرتز. يؤدي دفع ترانزستورات IGBT المصنوعة من السيليكون إلى ما بعد 20 كيلو هرتز إلى ارتفاع كارثي في حرارة الوصلات ويتطلب مشتتات حرارية ضخمة من الألومنيوم ومراوح تبريد عالية السرعة.
يمثل كربيد السيليكون (SiC) مادة أشباه موصلات ثورية ذات فجوة طاقة واسعة (WBG) وخصائص فيزيائية استنائية مقارنة بالسيليكون القياسي:
أرسل مخطط الخط الأحادي (SLD) الخاص بمنشأتك أو سجلات قياس التوافقيات. سيقدم مهندسو جودة الطاقة الأكفاء لدينا تدقيق قياسات كربيد السيليكون مقابل السيليكون، ونموذج الفقد الحراري، وتقرير تخطيط الكابينة ثلاثي الأبعاد خلال 24 ساعة.
اطلب تدقيق قياسات والحرارة لكربيد السيليكون المجاني ←توفر المصفوفة التقنية التالية مقارنة هندسية تجريبية جنباً إلى جنب بين مرشحات IGBT المصنوعة من السيليكون التقليدية ثنائية المستويات، ومرشحات NPC المصنوعة من السيليكون ثلاثية المستويات، ومرشحات التوافقيات النشطة المصنوعة من كربيد السيليكون (SiC) من الجيل التالي ثنائية المستويات أو ثلاثية المستويات:
| المعامل التقني | ترانزستور IGBT تقليدي من السيليكون ثنائي المستويات | ترانزستور IGBT من السيليكون ثلاثي المستويات (NPC) | مرشح AHF من كربيد السيليكون (SiC) ثلاثي المستويات |
|---|---|---|---|
| طوبولوجيا أشباه الموصلات | ترانزستور IGBT من السيليكون + ثنائي السيليكون | ترانزستور IGBT من السيليكون NPC / نوع T | ترانزستور SiC MOSFET واسع فجوة الطاقة + ثنائي حاجز شوتكي (SBD) من كربيد السيليكون |
| تردد التبديل | 8 كيلو هرتز – 12 كيلو هرتز | 20 كيلو هرتز – 25.6 كيلو هرتز | 40 كيلو هرتز – 60 كيلو هرتز (أعلى بأكثر من 3 أضعاف) |
| الخسائر الحرارية عند الحمل الكامل | 3.5% – 4.2% من التصنيف | 2.2% – 2.6% من التصنيف | |
| كثافة طاقة الوحدة النمطية | 0.6 – 0.8 كيلو فولت أمبير/لتر | 1.2 – 1.5 كيلو فولت أمبير/لتر | 2.5 – 3.2 كيلو فولت أمبير/لتر (ضعفا الكثافة) |
| حجم مرشح LCL الخارجي | 100% (المعيار الأساسي) | 65% من المعيار الأساسي | 35% من المعيار الأساسي (تقليل الحجم بنسبة 65%) |
| ضوضاء التشغيل الصوتية | 68 – 75 ديسيبل (ضوضاء مروحة عالية) | 60 – 65 ديسيبل | |
| العمل في درجات الحرارة المحيطة العالية | ينخفض الأداء فوق 40 درجة مئوية | ينخفض الأداء فوق 45 درجة مئوية | تصنيف كامل حتى 50 درجة مئوية (تقاطع 175 درجة مئوية) |
| المدى التوافقي والدقة | التوافقي الثاني إلى الخامس والعشرين | التوافقية من الثانية إلى الخمسين | من الثانية إلى الخمسين بنسبة ترشيح تزيد عن 97% |
نظرًا لأن وحدات كربيد السيليكون تتطلب نواة مغناطيسية ومشتتات حرارية أصغر بكثير، يمكن لمنفذي لوحات المفاتيح الكهربائية ومقاولي الهندسة والتوريد والبناء (EPC) دمج ترشيح عالي السعة في رفوف فرعية قياسية مقاس 19 بوصة أو علب تركيب جدارية دون الحاجة إلى كبائن عميقة متخصصة.
| تقييم الوحدة | نطاق الجهد | أبعاد الوحدة (العرض × العمق × الارتفاع) | وزن الوحدة | تبديد الحرارة عند الحمل الكامل | سعة الكابينة (خزانة 800 مم) |
|---|---|---|---|---|---|
| وحدة 50 أمبير | 400 فولت / 480 فولت ±15% | 440 × 520 × 133 مم (3U) | 18 كجم | حتى 8 وحدات (400 أمبير) | |
| وحدة 100 أمبير | 400 فولت / 480 فولت ±15% | 440 × 560 × 178 مم (4U) | 26 كجم | ما يصل إلى ٦ وحدات (٦٠٠ أمبير) | |
| وحدة ١٥٠ أمبير | ٤٠٠ فولت / ٤٨٠ فولت ±١٥٪ | ٤٤٠ × ٦٠٠ × ٢٢٢ مم (٥ وحدات) | ٣٤ كجم | ما يصل إلى ٤ وحدات (٦٠٠ أمبير) | |
| وحدة عالية القدرة ٣٠٠ أمبير | ٤٠٠ فولت / ٤٨٠ فولت / ٦٩٠ فولت | ٤٤٠ × ٦٨٠ × ٣٥٥ مم (٨ وحدات) | ٥٨ كجم | ما يصل إلى وحدتين (٦٠٠ أمبير) |
واجهت منشأة مجموعة حوسبة ذكاء اصطناعي تشغل ٢٤ صفاً من خوادم وحدة معالجة الرسوميات (GPU) عالية الكثافة تشوهاً توافقياً حاداً واختناقات حرارية في الغرفة الكهربائية. تضمن التركيب الكهربائي الأولي محولين خافضين بقوة ٢٬٠٠٠ كيلوفولت أمبير يغديان وحدات توزيع طاقة الخوادم (PDUs) عالية الكثافة. ونظراً لمقوماتی مصدر طاقة الخوادم غير الخطية، قاست لوحة التوزيع منخفضة الجهد تشوهاً توافقياً كلياً للتيار (THDi) بنسبة ٣٤٫٢٪ عند قضيب التوزيع ٤٠٠ فولت، مع تيارات توافقية كبيرة من الدرجات الثالثة والخامسة والسابعة والتاسعة تؤدي إلى التحميل الزائد على قضبان المحايد للمحول.
لم تكن الغرفة الكهربائية تحتوى على أي مساحة أرضية متاحة لخزانة مرشح مستقلة إضافية بقوة ٨٠٠ مم. علاوة على ذلك، كان تكييف الهواء في غرفة المحطة الفرعية يعمل بالفعل بنسبة ٩٢٪ من سعة التبريد المستمرة.
تظهر ترانزستورات ثنائية القطبية ذات البوابة المعزولة (IGBT) المصنوعة من السيليكون التقليدي هبوطاً ثابتاً في جهد الوصلة الأمامية (VCE(sat) ≈ 1.5 فولت - 2.0 فولت)، مما يخلق فواقد توصيل كبيرة حتى عند العمل بنسبة حمل 20% أو 30%. في المقابل، تعمل موسفتات كربيد السيليكون (SiC MOSFETs) كقنوات مقاومة حقيقية (RDS(on)) بدون جهد ركبة عتبة ثابت. تتناسب فواقد التوصيل طردياً مع مربع التيار (I2R)، مما ينتج عنه كفاءة استثنائية (>98.5%) عبر ملفات تعريف الحمل الجزئي (من 20% إلى 80%)، وهو ما يمثل نطاق التشغيل النموذجى للمرافق الصناعية.
نعم. تتميز وحدات مرشح التوافقيات النشط (AHF) المصنوعة من كربيد السيليكون من YT Electric بخوارزميات تحكم ذكية ثنائية المعالج الإشاري الرقمي (dual-DSP) والتي تتكامل تلقائياً مع مولدات القدرة غير الفعالة الثابتة (SVG) أو بنوك المكثفات ذات الضبط الخارجي. يمكن تكوين النظام في وضع "أولوية التوافقيات" أو "وضع معامل القدرة المجمع + التوافقيات"، مما يلغي التوافقيات ديناميكياً حتى الرتبة الخمسين مع ترك تعويض القدرة غير الفعالة الأساسية لبنوك المكثفات الأقل تكلفة أو مولدات (SVG) دون أي خطر لحدوث رنين توافقي.
تتضمن جميع مرشحات التوافقيات النشطة المعيارية ومولدات القدرة غير الفعالة الثابتة من YT Electric ضمان مصنع قياسي لمدة 12 شهراً (سنة واحدة) (قابل للتمديد إلى سنتين مقابل رسوم خدمة). نحن نقدم وثائق فنية شاملة، ونماذج تكامل ثلاثية الأبعاد بتنسيق CAD/STEP، وبرامج استبدال الوحدات الاحتياطية، ودعم فني مباشر عبر الإنترنت على مدار 24 طوال أيام الأسبوع و7 أيام في الأسبوع ومساعدة في التشغيل عن بعد لمصنعي اللوحات المعتمدين وشركاء المقاولين (EPC) في جميع أنحاء العالم.
لا. تستخدم مرشحات التوافقيات النشطة الحديثة المصنوعة من كربيد السيليكون محولات تيار من نوع القلب المنفصل (split-core CTs) وهندسة رفوف قياسية قابلة للوصول والتوصيل المباشر (plug-and-play). يمكن تثبيت محولات التيار ذات القلب المنفصل بأمان حول القضبان العمومية الموجودة أو الكابلات الرئيسية دون فصل تنشيط القضبان العمومية الرئيسية. يمكن الأسلاك المسبقة لوحدات التصفية الفردية في مقصورات الحجيرات الاحتياطية أثناء نوافذ الصيانة المجدولة لفترة وجيزة، مما يحقق تشغيلاً سلساً دون أي توقف تشغيلي غير مخطط له.
تخلص من التشوه التوافقي، وقلل من تبديد الحرارة في غرفة الكهرباء، وقم تعظيم سعة لوحات المفاتيح باستخدام مرشحات التوافقيات النشطة المصنوعة من كربيد السيليكون (SiC) والمثبتة ميدانياً من YT Electric.
