تعويض القدرة غير الفعالة باستخدام مولد القدرة الاستاتيكي (SVG):

ما بعد تصحيح معامل القدرة

SVG تعويض القدرة غير الفعالة باستخدام مولد القدرة الاستاتيكي (SVG) يتجاوز ترقية مجموعة المكثفات

توفر مجموعة المكثفات قدرة غير فعالة سعوية ثابتة أو محولة. وهي تعمل عندما يكون الحمل مستقراً نسبياً، ولا تكون الشبكة غنية بالتوافقات (الهارمونيك)، ولا توجد أهمية لتأخيرات التبديل. وتصبح خياراً غير مناسب عندما تجعل محركات التردد المتغير (VFD)، أو المقومات، أو أحمال اللحام، أو مراحل إدخال وحدات عدم الانقطاع (UPS) الطلب غير الفعال يتغير بشكل أسرع مما يمكن للملامسات (الكونتكتورات) أو خطوات الثايرستور متابعته.

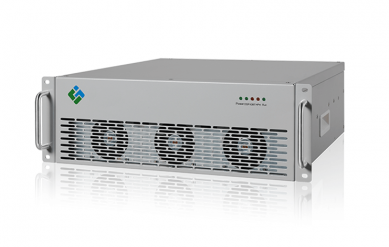

يقوم جهاز SVG بقياس متجهة تيار الحمل ويحقن تيارات غير فعالة مُتحكم بها من خلال محول مصدر الجهد. وهو يصدر أوامر بتيار متقدم أو متأخر في كل نطاق ترددي، مما يحافظ على هدف معامل القدرة مع تغير الحمل ويدعم جهد القضيب (البار) أثناء زيادة الحمل الحثي.

قد ينتج انخفاض معامل القدرة عن طلب حثي مستمر، أو محول خفيف الحمل، أو احتياطي قدرة غير فعالة محدود للمولد. يمكن لقضيب مركز بيانات بجهد 480 فولت أن يجمع أيضاً بين مراحل إدخال وحدات عدم الانقطاع (UPS)، ومحركات التبريد، والأحمال الحاسوبية غير الخطية، وخطوات المكثفات، وهو ترتيب يتطلب تقييماً توافقياً قبل اختيار جهاز SVG.

تخلق كسارات التعدين، ومعدات التدحرجة الفولاذية، والأحمال المرتبطة بالقوس الكهربائي، ومحركات النسيج خطوات سريعة للتيار غير الفعال. تعمل ممانعة المغذي والمحول على تحويل تلك الخطوات إلى هبوط في الجهد؛ بينما يقلل جهاز SVG المكون غير الفعال عند الجهد المنخفض (LV)، في حين يطبق جهاز STATCOM نفس الوظيفة حيث تتطلب متطلبات الجهد المتوسط (MV) ذلك.

الجدول أ. اختلافات الاختيار: يجب أن تتطابق وظيفة المحول مع الاضطر وليس فقط قيمة معامل القدرة الشهري.

لماذا تغير التوافقات منطق اختيار جهاز SVG

لا تختفي التوافقات التيار لمجرد أن جهاز SVG يصحح معامل قدرة الإزاحة. يسحب المحرك ذو النبضات الست، أو مقوم وحدة عدم الانقطاع (UPS)، أو المقوم غير المتحكم فيه تياراً غير جيبوي؛ وينتج هذا التيار فقداناً إضافياً في الموصلات، ومعدات التوزيع، وملفات المحولات. كما أنه يرفع الفاقد في التيارات الدوامية والشارِدة في المكونات المغناطيسية، مما قد يؤدي إلى زيادة تسخين المحولات حتى عندما يبدو التيار الأساسي مقبولاً.

تتطلب التوافقات الثلاثية متسلسلة الصفر (Zero-sequence triplen harmonics) فحصاً منفصلاً في الأنظمة ذات الأسلاك الأربعة. تكون تيارات التوافق الثالث والتاسع والخامس عشر على كل وجه في نفس الطور مع بعضها البعض في الموصل المحيّد بدلاً من أن تلغي بعضها البعض، لذا يمكن للموصل المحيّد حمل تيار أعلى من توقعات الطور الأساسي. يمكن لهذه الحالة أن تعرّض الموصلات المحايدة، والأطراف، وتوصيلات لوحة التوزيع لارتفاع مفرط في الحرارة؛ وغالباً ما يكون مرشح التوافقات النشط (AHF) المُكوّن لتعويض تيار المحيّد هو التقنية ذات الصلة، وليس جهاز SVG بمفرده.

يؤدي ارتفاع التشوه التوافقي الكلي للتيار (THDi) إلى تغيير مخاطر مجموعة المكثفات لأن ممانعة المكثف تنخفض مع ارتفاع التردد ويمكن أن تحدث رنيناً مع حث الشبكة. قم بقياس الطيف قبل الاحتفاظ بالمكثفات؛ وحدد المفاعلات غير المضبطة فقط بعد التحقق من الضبط والأداء الحراري.

تقوم طوبولوجيا المستويات الثلاثة (3-level topology) بتجميع الجهد في خطوات أصغر من جسر ذي مستويين، مما يقلل معدل التغير في الجهد بالنسبة للزمن (dv/dt) ويحتمل أن يقلل من إجهاد العزل، والوضع المشترك، والمرشح. يحول تعديل عرض النبضة الجيوبي (SPWM) مرجع التيار إلى إشارات بوابة، لذا فإن الاستشعار النقي، والقطبية الصحيحة لمحول التيار (CT)، وضبط الحلقة المستقر أمور ضرورية لدقة التعويض.

تتناسب وحدات ترانزستور ثنائي القطب معزول البوابة المصنوعة من السيليكون (Si IGBT) مع العديد من المهام الصناعية، بينما يمكن لموسفت كربيد السيليكون (SiC MOSFETs) تقليل الفاقد في التبديل بترددات أعلى؛ ومع ذلك، يظل الفاقد الفعلي معتمداً على الجهد، واليار، والتعديل، والمقاومة الحرارية. عند درجة حرارة محيطة تبلغ 45 درجة مئوية، حدد سعة القدرة غير الفعالة (kvar) عند الحمل الكامل عند درجة حرارة دخول الخزانة الفعلية، مع مراعاة حالة المروحة، وانسداد المرشح، وتخفيض السعة بناءً على الارتفاع.

مصفوفة الاختيار الهندسي: مطابقة السعة مع الاضطراب

الجدول B. يتطلب الاختيار الهندسي قياسات كهربائية، وواجبات بيئية، وتنسيق الحماية.

حالة ممثلة لمركز بيانات بقدرة 480 V في أمريكا الشمالية

ضع في اعتبارك توسعة ممثلة لمركز بيانات بقدرة 480 V في أمريكا الشمالية، وليس مشروع عميل مسمى. تشترك مراحل دخل UPS، ومصادر تغذية الخوادم، ومراوح EC، ومبردات VFD في مغذي جهد منخفض؛ وتؤدي فترات الحمل المنخفض وانتقالات التبريد إلى ضعف معامل القدرة (PF)، وارتفاع تيار المحايد، وإنذارات مرحلة المكثف.

تضيف أحمال UPS وتكنولوجيا المعلومات تيارًا غير خطي، بينما يغير طلب VFD الملف التفاعلي. من شأن استخدام SVG وحده أن يحسن استجابة الكيلوفار (kvar) ولكنه لن يلغي التيار التوافقي السائد وتيار التسلسل الصفري.

يقوم التسلسل الهندسي بمراقبة أجزاء الخدمة والتوزيع الحرج، ويفحص رنين المكثف، ثم يحدد حجم AHF أولاً للتيار التوافقي وتيار المحايد المقاسين. ويحتفظ بتيار AHF المتبقي للتعويض التفاعلي ويضيف SVG فقط إذا تجاوز ذروة الطلب على الكيلوفار (kvar) ذلك الهامش؛ ويتم التحقق من توافق UPS، والحماية، وشروط التجاوز قبل التغذية بالكهرباء.

معايير القبول هي معامل قدرة (PF) مستقر ضمن نطاق التشغيل المتفق عليه، والتشوه التوافقي الكلي للتيار (THDi) عند نقطة PCC المراقبة ضمن الحد المطبق، وتيار المحايد ضمن تصنيفات المعدات، وإزالة أو إعادة تصميم مراحل المكثفات المسببة للمشاكل. هذه أهداف تصميمية، وليست نتائج مشاريع مدعاة؛ ويعتمد الأداء الفعلي على الطيف، ومقاومة المصدر، وتنوع الأحمال، والإعدادات.

الأسئلة الشائعة

كيف ينبغي للمهندس تحديد حجم SVG؟

تسجيل الطلب على الكيلوفار (kvar)، وتحديد أكبر خطوة تفاعلية مستمرة، وإضافة هامش مبرر. التأكد من الكيلوفار (kvar) المتاح عند درجة الحرارة المحيطة والارتفاع الفعليين؛ وعدم التعامل مع تصنيف SVG كأنه سعة التيار التوافقي لـ AHF.

هل يمكن تركيب معدات مولدات البار المتقدمة (SVG) أو المرشحات التوافقية النشطة (AHF) بدون إيقاف كامل للتشغيل؟

تعتمد الطريقة على تصميم العزل، وتوفر المغذيات، وأعمال محولات التيار (CT) والقواطع، وإجراءات السلامة المحلية. يخطط معظم المواقع لانقطاع مجرى للإنهاء النهائي واختبار الحماية بعد مراجعة مخطط الخط الواحد.

هل تتطلب هذه الأنظمة صيانة منتظمة؟

يتم فحص المرشحات، والمراوح، والنهايات، وإنذارات وحدة التحكم، وبيئة الخزانة وفقاً لجدول زمني مناسب للغبار، ودرجة الحرارة، وساعات التشغيل. تتطلب أنظمة المكثفات أيضاً عمليات فحص لتغير السعة، وحالة المفاعل، والإجهاد الحراري.

هل يمكن لمولد البار المتقدم (SVG) العمل مع المولدات، وأنظمة عدم الانقطاع للطاقة (UPS)، والمكثفات الحالية؟

نعم، بعد مراجعة هندسية للاحتياطي التفاعلي للمولد، وتحكم أنظمة عدم الانقطاع للطاقة (UPS)، ومقاومة النظام، وخطر رنين المكثفات، وموقع محول التيار (CT). تحدد خطة التشغيل المراقب تفاعل التحكم قبل أن يصبح مشكلة تشخيص أعطال.

الخاتمة: حدد وظيفة جودة الطاقة الديناميكية الصحيحة

يمنح تعويض القدرة التفاعلية لمولد البار المتقدم (SVG) المنشأة تحكماً سريعاً في القدرة غير الفعالة (kvar)، ولكن يجب تحديده كجزء من استراتيجية مقاسة لجودة الطاقة. استخدم مولد البار المتقدم (SVG) للطلب التفاعلي الديناميكي ودعم الجهد، واستخدم مرشحاً توافقياً نشطاً (AHF) عندما تتحكم إزالة التوافقات وتيارات الخط المحايد في النتيجة، وقيم محول التعويض الساكن (STATCOM) عندما تؤثر خطوات الأحمال ذات الجهود المتوسطة على استقرار المغذي.

يمكن لشركة YT Electric مراجعة ملفات تعريف الاحمال، والقياسات التوافقية، والظروف الحرارية، ومخططات الخط الواحد لتحديد بنية التعويض الصحيحة. الهدف قابل للقياس: وضع وظيفة التحكم في التيار المناسبة عند الناقل المناسب، مع توفر السعة تحت الخدمة الكهربائية والبيئية للموقع.
