تأثير الجهد 3 المرحلة غير المتوازن

تعد أنظمة الطاقة ثلاثية الطور ضرورية للتطبيقات الصناعية والصغيرة الحجم، مما يوفر توزيعًا فعالاً للطاقة. التخطيط السليم يضمن سلامتها وفعاليتها.

يشرح هذا الدليل الأحمال غير المتوازنة في الأنظمة ثلاثية الطور. ويحدد الأسباب والحلول. ويغطي أيضًا استخدامها في تجهيزات الطاقة الشمسية.

ننظر في كيفية إدارة الاختلالات في الأنظمة الشمسية ثلاثية الطور. نستخدم أيضًا ميزات إخراج غير متوازنة لتعزيز استقرار النظام وكفاءته.

الحمل غير المتوازن: المعنى والأسباب

يعتبر النظام ثلاثي الطور متوازنًا عندما تكون الفولتية والتيارات في جميع المراحل الثلاث متساوية في الحجم. عندما يكون النظام غير متوازن، تكون الجهود بين الأطوار غير متساوية.

يعد هذا الخلل مشكلة شائعة في المنشآت الصناعية، خاصة تلك التي تحتوي على آلات ومحركات كبيرة. يمكن أن يؤثر اختلال توازن الجهد سلبًا على كفاءة المحرك، ويزيد من تكاليف التشغيل، ويتسبب في تلف المعدات. تعد معالجة هذه الاختلالات ومنعها أمرًا بالغ الأهمية للحفاظ على الأداء الأمثل للنظام ومنع حالات الفشل المكلفة.

يحدث الحمل غير المتوازن عندما يكون التيار أو الجهد في مراحل نظام ثلاثي الطور غير متساوٍ.

الأنظمة المثالية لها أحمال متساوية في كل مرحلة، لكن ظروف العالم الحقيقي غالبًا ما تختلف للأسباب التالية:

• التوزيع غير المتساوي للطاقة: معدات ذات احتياجات طاقة مختلفة في كل مرحلة.
• الممانعات غير المتساوية: الاختلافات في أطوال الكابلات أو أحجام الأسلاك أو مقاومة المحولات.
• أخطاء النظام: فقدان الطور بسبب الصمامات المنفجرة أو المكونات التالفة.
• التوافقيات: الأحمال غير الخطية تخلق تشوهات التيار/الجهد.
• الأحمال الكبيرة أحادية الطور، مثل أفران القوس.
• وجود خلل في معدات تصحيح معامل القدرة.

بالإضافة إلى ذلك، فإن مشكلات مثل التيار العالي في المحركات والمقومات، وإمدادات المرافق غير المتوازنة، وحتى العوامل الخارجية مثل المحطات المجاورة يمكن أن تساهم في اختلال توازن الجهد. إن تحديد هذه الأسباب مبكرًا يساعد في منع تلف المعدات وتحسين أداء النظام.

تأثيرات الأحمال غير المتوازنة في نظام ثلاثي الطور

1. مشكلات النظام: يمكن أن يؤدي التحميل الزائد والتحميل المنخفض على مراحل إلى تقليل الكفاءة وإتلاف المعدات والتسبب في ارتفاع درجة الحرارة.
2. التوافقيات: تولد تيارات/فولتية توافقية، مما يؤدي إلى الرنين والتشويه وفقدان الطاقة.
3. ضعف معامل القدرة: يؤدي إلى ارتفاع استهلاك الطاقة وتكاليفها.

كيفية حساب عدم توازن الجهد

لحساب عدم اتزان الجهد كنسبة مئوية:

1. ابحث عن متوسط ​​الجهد/التيار: اجمع كل جهود أو تيارات الطور واقسمها على ثلاثة.
2. تحديد الانحراف الأكبر: تحديد جهد الطور أو التيار الأبعد عن المتوسط.

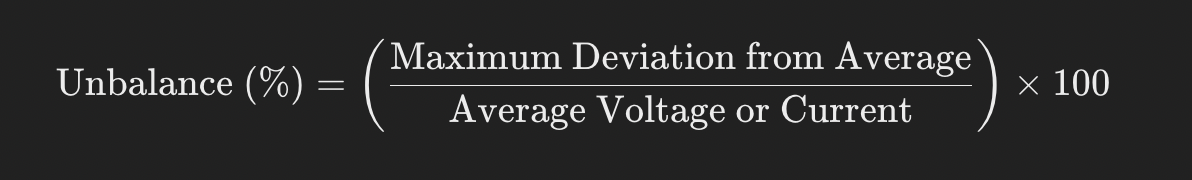

3. احسب عدم الاتزان:

لتحقيق موازنة الحمل على ثلاث مراحل:

يمكن أن تساعد المرشحات التوافقية النشطة (AHF) من YT Electric و ومولدات Var الثابتة (SVG) في حل عدم التوازن ثلاثي الطور عن طريق:

1. التعويض عن الطاقة التفاعلية: يمكن لـ SVG تحسين عامل الطاقة وموازنة المراحل عن طريق تصحيح اختلال توازن الجهد.
2. تصفية التوافقيات: تعمل AHFs على تقليل التشوه التوافقي، مما يمنع اختلالات التيار الناتجة عن الأحمال غير الخطية.
3. الضبط الديناميكي: تضمن الخوارزميات التكيفية لشركة YT Electric موازنة الطور المستمر عن طريق التكيف مع اختلافات التحميل في الوقت الفعلي.

يعزز ذلك استقرار النظام وكفاءته ويحمي المعدات من تأثيرات الأحمال غير المتوازنة.

YT Electric هي أكبر شركة مصنعة للمعدات الأصلية للجهد المنخفض AHF وSVG مع أكثر من 15 عامًا من الخبرة. جميع المنتجات حاصلة على شهادات لمعايير ISO9001 وCE وCQC، وتدعمها تقارير اختبار النوع.

لمزيد من المعلومات حول كيف يمكن أن تساعد ملفات SVG لدينا في إدارة التوافقيات وتحسين جودة الطاقة:
