ما الذي يسبب تيار الخط المحايد في الأنظمة ثلاثية الأطوار؟

ما الذي يسبب تيار الخط المحايد في الأنظمة ثلاثية الطور؟

يعد تيار الخط المحايد في الأنظمة ثلاثية الطور مصدر قلق شائع لجودة الطاقة في المصانع والمباني التجارية ومراكز البيانات. في النظام الكهربائي المتوازن ذي الأحمال الخطية، تتلغى تيارات الأطوار الثلاثة عند نقطة الخط المحايد. ومع ذلك، يمكن للأحمال غير المتساوية والتشوه التوافقي أن يسببا تدفق تيار كبير عبر موصل الخط المحايد.

يمكن أن يؤدي تيار الخط المحايد المفرط إلى ارتفاع درجة حرارة الكابلات، وفقدان الطاقة، وأعطال المعدات الكهربائية. في بعض التركيبات، قد يتجاوز تيار الخط المحايد حتى التيار الذي يتدفق عبر موصلات الأطوار الفردية.

إن فهم ما يسبب تيار الخط المحايد، وكيفية قياسه، وكيفية تقليله يساعد المهندسين على تحسين السلامة الكهربائية وموثوقية النظام.

ما هو تيار الخط المحايد في النظام ثلاثي الطور؟

في نظام كهربائي ثلاثي الطور ذي أربعة أسلاك (3P4W)، يوفر موصل الخط المحايد مسار عودة للتيار عندما تكون أحمال الأطوار غير متوازنة.

عندما تعمل ثلاثة أحمال خطية متطابقة على مصدر تغذية ثلاثي الطور متوازن، تكون تياراتها تفصل بينها 120 درجة كهربائية. تتلغى تيارات الأطوار الثلاثة، مما ينتج عنه تيار خط محايد يقارب الصفر.

ومع ذلك، فإن معظم الأنظمة الكهربائية الحديثة لا تعمل في ظل ظروف متوازنة تماماً.

يمكن للمعدات احادية الطور، والتحميل غير المتساوي، والأجهزة الكهربائية غير الخطية أن تنتج جميعها تياراً للمحايد. تعتمد الكمية على كل من عدم اتزان الأطوار والتشوه التوافقي.

ما الذي يسبب تيار المحايد المرتفع؟

هناك سببان رئيسيان لارتفاع التيار المحايد في الأنظمة ثلاثية الأوجه: عدم توازن الأحمال والتوافقيات الفردية الثالثة ومضاعفاتها.

1. الأحمال ثلاثية الأطوار غير المتوازنة

يحدث عدم اتزان الأحمال عندما تسحب المعدات الكهربائية كميات مختلفة من التيار من كل طور.

على سبيل المثال، قد يضم المبنى التجاري:

• المرحلة أ تغذي الإضاءة ومعدات المكاتب.

• المرحلة ب لتوفير أجهزة الكمبيوتر والتكييف.

• المرحلة C تغذي أحمالاً كهربائية أقل.

نظراً لأن التيارين غير متساويين، فلا يمكنهما إلغاء بعضهما البعض بشكل كامل. ويعود التيار المتبقي عبر الموصل المحايد.

في الأنظمة ذات الأحمال الخطية بشكل أساسي، يُعدّ موازنة أحمال الأطوار غالباً أبسط طريقة لتقليل التيار المتعادل.

2. تيار التوافقي الثالث

يخلق التشوه التوافقي مشكلة مهمة أخرى.

توليد العديد من الأحمال غير الخطية توافقيات من الدرجة الثالثة وتوافقيات ثلاثية أخرى، بما في ذلك الدرجتان التاسعة والخامسة عشرة.

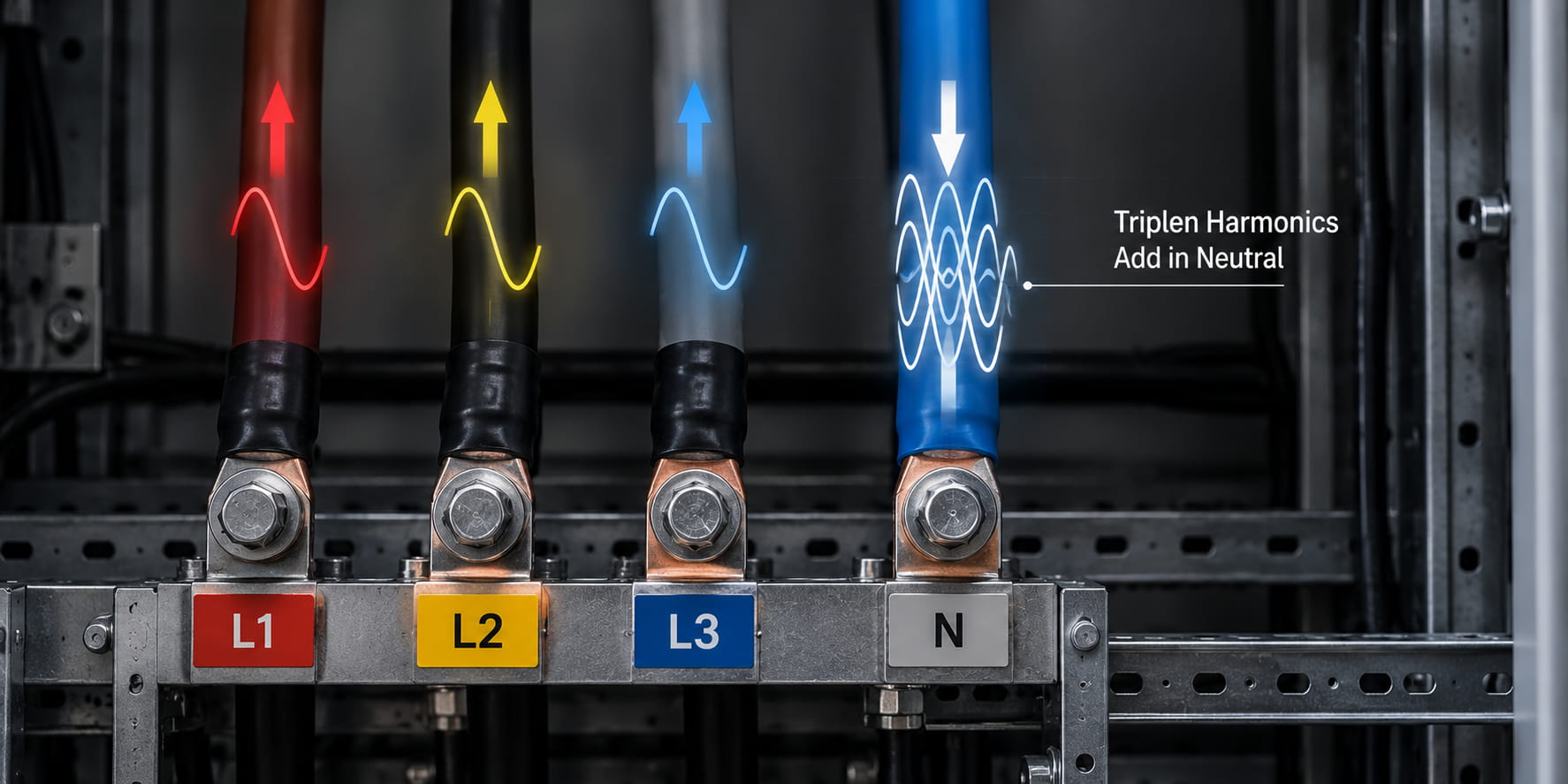

على عكس التيارات الأساسية، تكون تيارات التوافقيات الثلاثية المتوازنة متطابقة الطور عبر الأطوار الثلاثة جميعها. وبدلاً من أن تلغي بعضها البعض، فإنها تتجمع معاً في الموصل المحايد.

وهذا يفسر سبب بقاء التيار المحايد مرتفعاً حتى عندما تبدو أحمال الأطوار الأساسية متوازنة.

لماذا تزيد التوافقيات الثلاثية من التيار المحايد

تعتبر التوافقيات الثلاثية مهمة بشكل خاص في الأنظمة ثلاثية الأطوار رباعية الأسلاك.

على سبيل المثال، لننظر في ثلاثة أطوار يحمل كل منها 20 أمبير من تيار التوافقي الثالث.

نظراً لأن هذه التيارات متطابقة الطور، فإن مساهمتها في الموصل المحايد هي:

لذلك يحمل الموصل المحايد 60 أمبير من تيار التوافقي الثالث، على الرغم من أن كل طور يحمل 20 أمبير فقط من هذا التوافقي.

يفترض المثال تيار توافقي ثالث متساوٍ مع زوايا طور متطابقة. كما يعتمد التيار المحايد الفعلي على رتب توافقية أخرى وعدم اتزان الأحمال.

لهذا السبب لا يمكن دائماً تقدير التيار المحايد من خلال مقارنة مقادير تيارات الأطوار وحدها.

المصادر الشائعة للتيار التوافقي المحايد

تحتوي المباني الحديثة على العديد من الأحمال غير الخطية التي يمكنها إنتاج توافقيات ثلاثية.

تشمل المصادر الشائعة ما يلي:

• أجهزة الكمبيوتر والمعدات المكتبية

• إمدادات الطاقة ذات النمط التبديلي أحادية الطور

• مشغلات إضاءة LED

• أنظمة منع انقطاع التيار الكهربائي UPS ذات المدخلات أحادية الطور

• معدات التحكم الإلكترونية

• شواحن البطاريات

• أحمال مقوّم أحادية الطور أخرى

يمكن للتركيزات الكبيرة لهذه الأجهزة أن تزيد من تحميل موصل الخط المحايد.

تنتج محولات التردد ثلاثية الطور ذات المقوّمات التقليدية سداسية النبضات بشكل أساسي توافقيات مميزة غير ثلاثية في جانب إمدادها. وهي عموماً ليست المصدر الأساسي لتيار الخط المحايد ذي التوافقية الثالثة.

ماذا يحدث عندما يكون تيار الخط المحايد مرتفعاً للغاية؟

يؤدي تيار الخط المحايد المفرط إلى زيادة الفقد الكهربائي ووضع إجهاد إضافي على معدات التوزيع.

يمكن أن يصبح موصل الخط المحايد الذي يحمل تيارة أكبر مما يسمح به تصميمه مصدر قلق أمني خطير.

لهذا السبب، يجب على المهندسين التحقق من تصنيفات الموصلات، ظروف التركيب، والتحميل التوافقي عند التحقيق في مشاكل تيار الخط المحايد.

كيفية قياس تيار الخط المحايد

الخطوة الأولى هي قياس موصل الخط المحايد باستخدام مقياس مشبكي مناسب بقيمة الجذر التربيعي المتوسط الحقيقي (True-RMS) أو محلل جودة الطاقة.

يجب أن تتضمن القياسات تيار الأطوار الثلاثة وتيار الخط المحايد.

يمكن لمحلل جودة الطاقة أيضاً تحديد ما إذا كان تيار الخط المحايد يأتي بشكل أساسي من عدم اتزان الأطوار أو التشوه التوافقي.

تشمل القياسات المهمة ما يلي:

• تيار الطور بقيمة الجذر التربيعي المتوسط (RMS)

• تيار الخط المحايد بقيمة الجذر التربيعي المتوسط (RMS)

• طيف التوافقية للتيار

• تيار التوافقية الثالثة

• عدم اتزان الأطوار

• تغيرات الأحمال أثناء التشغيل

يجب أن تغطي القياسات ظروف التشغيل العادية وذروة التشغيل.

قراءة تيار الخط المحايد المرتفعة وحدها لا تحدد السبب. يحتاج المهندسون إلى قياسات توافقية لتحديد ما إذا كانت التوافقيات الثلاثية تساهم في المشكلة.

كيفية تقليل تيار الخط المحايد في الأنظمة ثلاثية الطور

يعتمد الحل الصحيح على ما إذا كانت المشكلة ناتجة عن أحمال غير متوازنة، أو تشوه توافقي، أو كليهما.

1. موازنة الأحمال أحادية الطور

إذا كان تيار الخط المحياد يأتي بشكل أساسي من عدم توازن الأحمال، فأعد توزيع الأحمال أحادية الطور عبر الأطوار الثلاثة.

يمكن أن يقلل هذا من تيار الخط المحياد الأساسي دون تثبيت معدات ترشيح إضافية.

ومع ذلك، فإن موازنة الأحمال الأساسية لا تقضي على تيار التوافقات الثلاثية.

2. تقليل التشوه التوافقي

عندما تكون التوافقات الثلاثية هي المسؤولة، يجب على المهندسين تحديد المعدات غير الخطية التي تنتجها.

قد تقلل إمدادات الطاقة منخفضة التوافق، ومعدات الترشيح المناسبة، والتغييرات في تصميم التوزيع الكهربائي من المشكلة.

يعتمد الحل الصحيح على الطيف التوافقي وتكوين النظام.

3. تثبيت مرشح توافقي نشط رباعي الأسلاك

يمكن لمرشح توافقي نشط (Active Harmonic Filter) رباعي الأسلاك التعويض عن تيارات توافقية مختارة، واعتماداً على تصميمه، عدم توازن الأطوار وتيار الخط المحياد.

يقيس المرشح التيار الكهربائي ويحقن تيار تعويض في النظام.

بالنسبة للمنشآت ذات الأحمال الإلكترونية المتغيرة، يمكن لمرشح (AHF) ثلاثي الطور برباعي الأسلاك (3P4W) توفير تعويض توافقي مرن.

ومع ذلك، لا يدعم كل مرشح (AHF) تعويض تيار الخط المحياد. يجب على المهندسين التأكد من مواصفات الشركة المصنعة وسعة تعويض الخط المحياد المتاحة.

كيفية اختيار مرشح توافقي نشطلتيار الخط المحياد

يتطلب اختيار مرشح (AHF) أكثر من مجرد قياس تيار الخط المحياد.

يجب على المهندسين أولاً تحديد مقدار التيار القادم من التوافقات الثلاثية ومقدار القادم من عدم توازن الحمل الأساسي.

ينبغي لهم بعد ذلك التحقق من تيار التعويض المقدر للمرشح، وقدرة تيار الخط المحايد، ومتطلبات التركيب.

على سبيل المثال، قد يحتوي المبنى على 120 أمبير من تيار الخط المحايد المقاس، ولكن هذا لا يعني تلقائيًا أنه يحتاج إلى مرشح توافقي نشط (AHF) بقوة 120 أمبير.

تعتمد السعة المطلوبة على الطيف التوافقي، وتيارات الطور، والتعويض المستهدف، وتصميم المرشح.

يوفر قياس جودة الطاقة الكامل أفضل أساس لتحديد المعدات الصحيحة.

الأسئلة المتكررة

هل تيار الخط المحايد طبيعي في نظام ثلاثي الأطوار؟

نعم. يكون تيار الخط المحايد طبيعيًا عندما تكون الأحمال أحادية الطور غير متوازنة. ومع ذلك، قد يشير التيار المفرط إلى عدم توازن الأحمال أو التشوه التوافقي.

هل يمكن أن يكون تيار الخط المحايد أعلى من تيار الطور؟

نعم. يمكن أن تتجمع التوافقات الثلاثية معًا في موصل الخط المحايد، مما يتسبب في تجاوز تيار الخط المحايد لتيارات الأطوار الفردية.

ما هو التوافق الرئيسي المسؤول عن تيار الخط المحايد؟

غالبًا ما يكون التوافق الثالث هو المساهم التوافقي الأهم. يمكن أن تؤدي التوافقات التاسعة والخامسة عشرة أيضًا إلى زيادة تيار الخط المحايد.

هل يمكن لمرشح توافقي نشط تقليل تيار الخط المحايد؟

نعم. يمكن لمرشح توافقي نشط (AHF) رباعي الأسلاك مناسب ومزود بقدرة تعويض الخط المحايد أن يقلل من تيار الخط المحايد التوافقي، وحيثما كان مدعومًا، التيار الناجم عن عدم توازن الأطوار.

هل يؤدي تحقيق التوازن بين الأطوار إلى القضاء على تيار الخط المحايد؟

يمكن أن يؤدي تحقيق التوازن للأحمال الخطية إلى تقليل تيار الخط المحايد الأساسي. ومع ذلك، قد تظل التوافقات الثلاثية تنتج تيار خط محايد كبير حتى عندما تكون أحمال الأطوار متوازنة.

الخاتمة

يُنتج ارتفاع تيار الخط المحايد في الأنظمة ثلاثية الأطوار بشكل أساسي عن عدم التساوي في تحميل الأطوار والتشوه التوافقي الثلاثي. وفي حين أن عدم توازن الأحمال يخلق تيار الخط المحايد الأساسي، فإن التوافقات من الرتبة الثالثة يمكن أن تتجمع معًا وتنتج تيار خط محايد مرتفع حتى في ظل ظروف التحميل المتوازن.

يبدأ تقليل تيار الخط المحايد بقياسات كهربائية دقيقة. يمكن أن يعالج تحقيق توازن الأحمال عدم التوازن الأساسي، بينما يمكن لمعدات تخفيف التوافقات المناسبة أن تقلل من تيار الخط المحايد المرتبط بالتوافقات.

بالنسبة للمرافق التي تحتوي على عدد كبير من الأحمال غير الخطية، يمكن لمرشح توافقي نشط (Active Harmonic Filter) رباعي الأسلاك يتم اختياره بشكل صحيح أن يحسن جودة الطاقة، ويقلل من تحميل موصل الخط المحايد، ويدعم التشغيل الكهربائي الموثوق.
