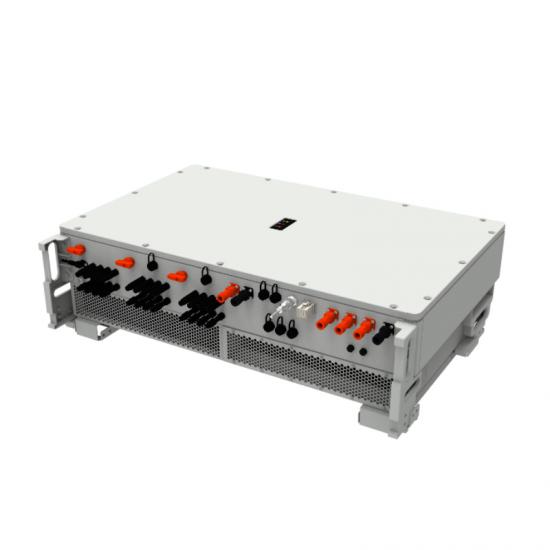

وحدة محول تخزين الطاقة بقدرة 125 كيلو وات من واي تي-إلكتريك نظام تحويل طاقة عالي الكفاءة، مصمم خصيصًا لتطبيقات تخزين الطاقة الصناعية والتجارية. يتميز بنطاق جهد تيار مستمر واسع جدًا (600-1000 فولت)، وهو متوافق تمامًا مع مجموعات البطاريات المبردة بالسائل 48S/52S باستخدام خلايا بطاريات كبيرة بسعة 314 أمبير/ساعة.
صُمم النظام باستخدام أجهزة طاقة متطورة من كربيد السيليكون (SiC)، ويحقق كفاءة تصل إلى 99% ويدعم الأحمال غير المتوازنة بنسبة 100% بفضل تصميمه المتين ثلاثي الأطوار رباعي الأرجل. حاصل على شهادة مطابقة لمعايير CE وGB 42288، ويوفر عزلًا مزدوجًا للتيار المتردد/المستمر، وملامسات تيار مستمر مدمجة، وصمامات، وإمكانية توصيل اختيارية بالتوازي مع الشبكة الكهربائية للمشاريع الخارجية.
يعد هذا المحول مثاليًا لأنظمة تخزين الطاقة التي تتطلب موثوقية عالية واستجابة سريعة وتكاملًا سلسًا مع بيئات الطاقة المعقدة.
وحدة محول تخزين الطاقة بقدرة 125 كيلو وات من واي تي-إلكتريك نظام تحويل طاقة عالي الأداء (PCS) مصمم خصيصًا لتطبيقات تخزين الطاقة الصناعية والتجارية. يدعم نطاقًا واسعًا من جهد التيار المستمر يتراوح بين 600 و1000 فولت، مما يجعله متوافقًا تمامًا مع مجموعات البطاريات المبردة بالسائل بسعة 314 أمبير/ساعة (48S/52S). باستخدام أجهزة طاقة متطورة من كربيد السيليكون (SiC) وتقنية YT-Electric ثلاثية الطور رباعية الأرجل، يضمن النظام أداءً موثوقًا حتى في ظل ظروف حمل غير متوازنة بنسبة 100%. صُمم النظام ليتوافق مع معايير CE وGB 42288، وهو مناسب لسيناريوهات تخزين الطاقة داخل الشبكة وخارجها في الأسواق العالمية.
كفاءة عالية للغاية: تمكن مكونات الطاقة المصنوعة من SiC (كربيد السيليكون) من تحقيق كفاءة قصوى تصل إلى 99%، مما يقلل من خسائر النظام ويحسن العائد الإجمالي للطاقة مقارنة بحلول IGBT التقليدية.
توافق واسع للبطارية: يدعم نطاق إدخال 600–1000 فولت تيار مستمر، مما يضمن التكامل المرن مع أنظمة البطاريات المختلفة ذات السعة العالية بما في ذلك تكوينات التبريد السائل 48S/52S.
دعم الحمل غير المتوازن: يضمن التصميم ثلاثي المراحل رباعي الأرجل التشغيل المستقر في ظل ظروف التحميل غير المتوازنة أو غير الخطية بنسبة 100% - وهو مثالي لبيئات الطاقة الصناعية المعقدة.
الحماية الأمنية المتكاملة: مجهزة بوظائف فصل التيار المتردد والتيار المستمر، بما في ذلك موصلات التيار المستمر والصمامات لكلا القطبين، وتلبي متطلبات السلامة GB 42288 وCE.
اتصال الشبكة المرنة: تتميز النسخة الخارجية بقدرة موازية على فصل الشبكة، مما يجعلها مناسبة للشبكات الصغيرة والأنظمة خارج الشبكة ذات الموثوقية العالية.
المواصفات الفنية |
||||
اسم المنتج |
125 كيلو واط قطعة |
![]() |
||
نموذج المصنع |
يوتيوب PCS-PCS/125 |
|||
معلمات جانب التيار المستمر |
||||
نطاق جهد التيار المستمر |
تيار مستمر 600 فولت ~ 1000 فولت |
|||
جهد الحمل المحدود: |
تيار مستمر 600 فولت-630 فولت، تيار مستمر 950 فولت- 100 |
|||
نطاق الجهد الكامل للحمل |
تيار مستمر 630 فولت ~ 950 فولت |
|||
التيار المستمر المقدر |
198أ |
|||
طاقة التيار المستمر المقدرة |
125 كيلو واط |
|||
معلمات شبكة التيار المتردد المتصلة |
||||
طاقة التيار المتردد المقدرة |
125 كيلو واط |
|||
قدرة التحميل الزائد |
1.1 مرة |
|||
درجة الحرارة المحيطة |
≤ 40 درجة مئوية |
|||
الجهد المقدر |
تيار متردد 400 فولت |
|||
التيار المتردد المقدر |
180 أمبير |
|||
طريقة الوصول إلى التيار المتردد |
ثلاث مراحل أربعة- سلك |
|||
نطاق جهد الشبكة |
400 فولت (-15%~+15%) |
|||
نطاق تردد الشبكة |
50 هرتز/60 هرتز ± 2.5 هرتز |
|||
تي اتش دي اي |
≤ 3% (الحمل الكامل) |
|||
عامل القدرة |
0.99/- 1~1 |
|||
مكون التيار المستمر الحالي |
≤0.5% |
|||
تحويل الشحنة والتفريغ مدة |
< 100 مللي ثانية |
|||
معلمات فصل التيار المتردد عن الشبكة |
||||
جهد التيار المتردد المنفصل عن الشبكة |
تيار متردد 400 فولت |
|||
نطاق جهد التيار المتردد |
تيار متردد 400 فولت ± 3% |
|||
تردد التيار المتردد المنفصل عن الشبكة |
50 هرتز/60 هرتز |
|||
منفصل عن الشبكة إخراج THDU |
≤ 3% (الحمل الخطي) |
|||
سعة التحميل غير المتوازنة |
100% |
|||
معلمات أخرى |
||||
أقصى كفاءة للتحويل |
≥99% |
أقصى كفاءة للحمل الكامل > 98% |
||
درجة الحرارة المحيطة المسموح بها |
-30 درجة مئوية ~ 60 درجة مئوية |
خفض درجة الحرارة إلى ≥50 درجة مئوية |
||
الرطوبة النسبية المسموح بها |
≤95% |
لا يوجد تكاثف |
||
ضوضاء |
≤75 ديسيبل |
|||
درجة الحماية |
IP20 |
|||
ارتفاع |
3000 متر |
≥2000 متر للحمل المحدود |
||
البعد |
العرض 520 مم × الارتفاع 240 مم × العمق 680 مم |
|||
وزن |
≤70 كجم |
|||
ارتفاع |
≤ 2000 متر القدرة المقدرة، >2000 متر (تخفيض 1% لكل 100 متر) |
|||
طريقة التبريد |
تبريد الهواء القسري |
|||
الأسلاك، الهواء تصميم التدفق |
أساسي / ثانوي اتصال: أمام هواء في يترك: أمام هواء خارج يترك: مؤخرة |
|||
واجهة اتصالات BMS |
CAN أو 485 |
|||
واجهة اتصالات EMS |
إيثرنت أو 485 |
