دراسة حالة تطبيقية لـ APF وSVG في مركز بيانات شركة اتصالات قويتشو

دراسة حالة تطبيقية لـ APF وSVG في مركز بيانات شركة اتصالات قويتشو

1. خلفية المشروع

في ظل الاقتصاد الرقمي سريع التطور اليوم، تُعدّ مراكز البيانات بمثابة "البنية التحتية الرقمية" التي تتولى الوظائف الأساسية، بما في ذلك قدرة الحوسبة وتخزين البيانات والعمليات التجارية. ويؤثر تشغيلها المستقر والفعّال والمستدام بشكل مباشر على استمرارية أعمال الشركات وقدرتها التنافسية في السوق. وباعتباره المرفق الرئيسي للمركز المحوري الوطني في مشروع "حوسبة بيانات الشرق والغرب"، شهد مركز بيانات شركة قويتشو للاتصالات توسعًا كبيرًا منذ بدء إنشائه عام 2013، حيث ارتفع عدد غرف الخوادم من ست إلى خمس عشرة غرفة. وباستثمار إجمالي مُخطط له يتجاوز مليار يوان ومساحة أرضية تبلغ 300 ألف متر مربع، يُشغّل المركز حاليًا 15 مبنىً لمراكز البيانات تضم 14 ألف رف و120 ألف خادم. وقد أصبح بذلك أكبر وأنشط مركز حوسبة وطني في جنوب الصين. ومع ذلك، ومع تزايد الطلب على الحوسبة الذكية، أدى التوسع والتحديث المستمران إلى زيادة سعة الرفوف، مما نتج عنه ارتفاع حاد في عدد الخوادم عالية الكثافة وأنظمة التبريد السائل ووحدات تزويد الطاقة غير المنقطعة (UPS) ومكيفات الهواء ذات التردد المتغير. وقد تسببت هذه الأحمال غير الخطية تدريجياً في سلسلة من مشاكل جودة الطاقة بعد التشغيل، مما أثر بشدة على كفاءة التشغيل وأمن الأعمال، الأمر الذي يستلزم اتخاذ تدابير حوكمة شاملة.

ثانياً: مخاطر مشاكل جودة الطاقة

• تسبب التلوث التوافقي الشديد في أعطال متكررة للمعدات. تُولّد أجهزة مثل أنظمة UPS، ووحدات تزويد الطاقة، وأنظمة تبريد السوائل توافقيات مفرطة، مما يؤدي إلى تشوه جهد الشبكة الكهربائية، حيث يصل مؤشر التشوه التوافقي (THDi) إلى 24%. وقد أدى ذلك إلى انقطاعات متكررة وفورية في مجموعات الخوادم، وإنذارات خاطئة في أجهزة المراقبة الدقيقة. ومن الحوادث البارزة، حدوث خلل مؤقت في جدولة طاقة الحوسبة بسبب التداخل التوافقي، مما أثر بشكل مباشر على قدرة مركز الحوسبة الشرقي على إدارة أعماله. وقد تسببت هذه المشكلات في أضرار لسمعة المركز وخسائر اقتصادية، مما أدى إلى تآكل ثقة العملاء بشكل كبير.
• فقدان الطاقة التفاعلية المفرط وارتفاع تكاليف التشغيل: تشهد مراكز البيانات تقلبات كبيرة في الأحمال، لا سيما أثناء بدء تشغيل مجموعات خوادم الذكاء الاصطناعي وتفعيل أنظمة التبريد السائل، مما يُولّد ارتفاعات كبيرة في الطاقة التفاعلية. وينتج عن ذلك انخفاض معامل القدرة إلى 0.81، ما يزيد من خسائر الخطوط (بمعدل 11.5%)، ويتسبب أيضًا في غرامات باهظة على الطاقة التفاعلية من شركات الشبكة، ما يضيف أكثر من 1.7 مليون يوان إلى تكاليف الكهرباء السنوية. علاوة على ذلك، يتسبب فقدان الطاقة التفاعلية في ارتفاع درجة حرارة المعدات، ما يزيد الضغط على أنظمة التبريد ويعيق تحسين كفاءة استخدام الطاقة. تتعارض هذه المشكلات مع أهداف المركز للتنمية الخضراء منخفضة الكربون، فضلًا عن استراتيجية "الكربون المزدوج" ومتطلبات بناء مراكز البيانات الخضراء.
• انخفاض عمر المعدات وزيادة تكاليف التشغيل والصيانة: تؤثر التيارات التوافقية باستمرار على المكونات الحيوية، بما في ذلك المحولات الكهربائية، وخزائن التوزيع، ووحدات طاقة الخوادم، وأنظمة التبريد السائل، مما يُسرّع من تدهور العزل. وينتج عن ذلك انخفاض بنسبة 30% في متوسط الوقت بين الأعطال (MTBF) وزيادة بنسبة 22% في معدلات تعطل المعدات، مع ارتفاع تكاليف التشغيل والصيانة السنوية بما يقارب مليون يوان. علاوة على ذلك، تُظهر أجهزة تعويض المكثفات التقليدية أوقات استجابة بطيئة، وتفشل في التكيف مع خصائص الحمل، وتُقدم تأثيرات تخفيف دون المستوى الأمثل، مما يجعلها غير كافية لتلبية متطلبات التشغيل عالية الموثوقية للمركز.

ثالثًا: الحلول

لمعالجة التحديات الأساسية لمركز بيانات شركة قويتشو للاتصالات - الذي يتميز بكثافة عالية، وحمل عالٍ، وموثوقية عالية، وتشغيل صديق للبيئة - بالإضافة إلى الخصائص التشغيلية لأنظمة التبريد السائل ومعدات الحوسبة الذكية، أُجري مسح ميداني شامل، وتحليل لبيانات الحمل، ومقارنة بين حلول متعددة. وقد تم اتخاذ القرار النهائي باعتماد حل حوكمة تعاوني يجمع بين مرشح الطاقة الفعال (APF) ومولد القدرة التفاعلية الثابتة (SVG). يحقق هذا النهج تحسينًا مزدوجًا لتخفيف التوافقيات وتعويض القدرة التفاعلية، مما يضمن الاستقرار وكفاءة الطاقة وقابلية التوسع، مع تلبية احتياجات المركز للتطوير الأخضر وتوسيع قدرات الحوسبة. وتتلخص استراتيجية النشر الأساسية لهذا الحل فيما يلي:

1. اختيار المعدات الأساسية: التركيز على الكفاءة والتوافق، مصممة خصيصًا لبيئات مراكز البيانات

يستبدل مشروع التجديد هذا نظام تعويض القدرة التفاعلية الحالي القائم على المكثفات بمعدات APF وSVG. وبالمقارنة مع نظام تعويض المكثفات التقليدي، يوفر النظام الجديد كفاءة أعلى، واستجابة أسرع، وحجمًا أصغر، وعمرًا أطول. وهو يلبي تمامًا متطلبات مركز بيانات شركة قويتشو للاتصالات من حيث المساحة المدمجة، والموثوقية العالية، وكفاءة الطاقة النظيفة، فضلًا عن توافقه مع خصائص تشغيل أنظمة التبريد السائل.

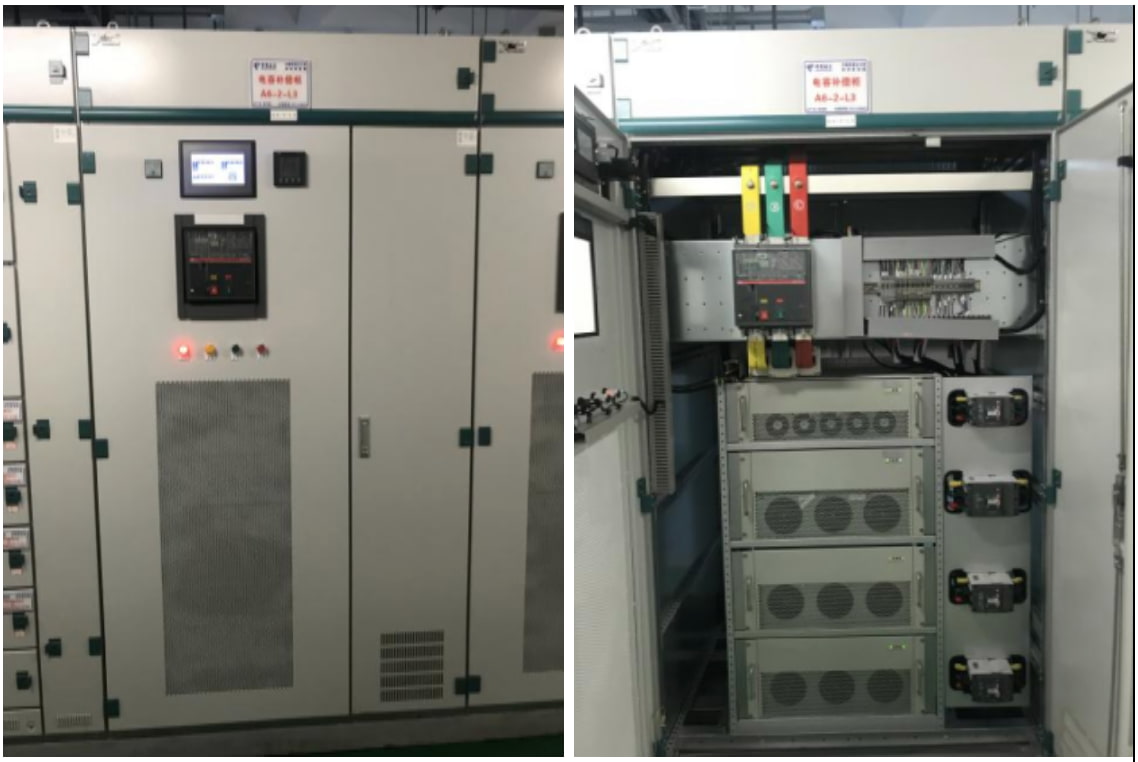

مرشح الطاقة النشط (APF) تم نشر النظام مع 10 وحدات APF معيارية توفر قدرة تعويض إجمالية تبلغ 4000 أمبير. يتميز بتقنية اقتران ذكية مضادة للرنين وتصميم حاصل على براءة اختراع لتبديد الحرارة، مما يحقق كفاءة ترشيح تصل إلى 99% مع زمن استجابة أقل من 5 مللي ثانية. يلتقط النظام بدقة التوافقيات من الثانية إلى الحادية والخمسين ويزيلها، مع التركيز بشكل خاص على معالجة تراكم التوافقيات الثالثة في الخط المحايد للتخفيف الفعال من مخاطر الحريق والوقاية منها. يدعم النظام المراقبة عن بُعد عبر شبكات الجيل الرابع/الواي فاي، ويتكامل مع منصة التشغيل والصيانة الذكية المركزية، مما يتيح عرض بيانات التوافقيات في الوقت الفعلي لإدارة "شاشة اللمس" التي تلبي متطلبات التشغيل الآلي للمركز.

مولد متغير ثابت (SVG) يضم النظام 10 وحدات SVG معيارية بسعة تعويض إجمالية تبلغ 3000 كيلو فار. وباستخدام وحدات طاقة IGBT وتقنية التحكم الفوري في القدرة التفاعلية، يحقق النظام زمن استجابة أقل من 5 مللي ثانية لتعويض القدرة التفاعلية الديناميكي المستمر، مع الحفاظ على معامل قدرة أعلى من 0.99. كما يوفر النظام تعويضًا لعدم توازن التيار ثلاثي الأطوار، ويتكيف بمرونة مع خصائص الأحمال العابرة في مراكز البيانات. وهو فعال بشكل خاص في تخفيف ارتفاعات القدرة التفاعلية أثناء بدء تشغيل مجموعة خوادم الذكاء الاصطناعي وتفعيل نظام التبريد السائل. حتى في ظل أوضاع إمداد الطاقة من المولدات، يضمن النظام أداء تعويض مستقرًا لضمان استقرار موثوق لإمداد الطاقة.

2. خطة النشر: متدرجة ومقسمة إلى مناطق، ومتكاملة لتعزيز الكفاءة

من خلال دمج بنية توزيع الطاقة وتصميم المباني في مركز بيانات شركة غويتشو للاتصالات، نُطبّق نموذج نشر "الإدارة المركزية + التعويض المُقسّم إلى مناطق". يضمن هذا النهج، المُصمّم خصيصًا لخصائص أحمال غرف الحوسبة الذكية والمُبرّدة بالسوائل، تغطية شاملة دون أي ثغرات في فعالية الإدارة.

عند مدخل توزيع الجهد المنخفض الرئيسي، يتم نشر وحدات APF وSVG مركزياً لمعالجة التلوث التوافقي وفقدان الطاقة التفاعلية في جميع أنحاء مركز البيانات. وهذا يضمن الامتثال لمعايير جودة الطاقة عند نقطة التوصيل العامة (PCC)، مما يدعم استقرار إمدادات الطاقة بشكل عام.

في المناطق ذات الأحمال العالية مثل غرف الخوادم المبردة بالسوائل ومرافق الحوسبة الذكية، يُنصح بنشر وحدات APF صغيرة في مناطق محددة لمعالجة الأحمال التوافقية العالية الموضعية (مثل مجموعات UPS وأنظمة التبريد بالسوائل ووحدات تزويد الطاقة عالية التردد). هذا يمنع تراكم التوافقيات ويحمي المعدات الحيوية.

جميع الأجهزة مُدمجة في منصة التشغيل والصيانة الذكية لمركز البيانات، مما يُتيح التحكم المُنسق في نظامي APF وSVG، ومراقبة البيانات في الوقت الفعلي، وتنبيهات الأعطال، والصيانة عن بُعد. هذا التكامل السلس مع نظام التشغيل والصيانة الحالي يُقلل من تكاليف التشغيل ويتماشى مع توجه الصيانة الآلية.

3. المزايا الأساسية: تتميز عن الحلول التقليدية، وتسلط الضوء على الحواجز التكنولوجية.

بالمقارنة مع نهج تعويض مرشح LC + SVC التقليدي، يقدم حل APF-SVG التعاوني ثلاث مزايا أساسية، تلبي تمامًا متطلبات الكثافة العالية والموثوقية العالية والمتطلبات الخضراء لمركز بيانات شركة Guizhou Telecom.

يتميز هذا النظام بذكاء عالٍ: فهو يُمكّن من تتبع الأحمال الديناميكية وضبط معلمات التعويض تلقائيًا دون تدخل يدوي. ويتكيف مع تقلبات الأحمال العالية في مراكز البيانات وخصائص تشغيل أنظمة التبريد السائل وأجهزة الحوسبة الذكية، مما يمنع كلاً من التعويض الزائد والتعويض الناقص لضمان جودة طاقة مستقرة.

متانة معززة: يستخدم نظام APF بنية متوازية متعددة الوحدات، حيث لا تؤثر أعطال الوحدات الفردية على أداء النظام ككل. يتميز نظام SVG بحماية شاملة ضد الجهد الزائد والتيار الزائد وارتفاع درجة الحرارة، مع متوسط وقت بين الأعطال (MTBF) يصل إلى 80,000 ساعة وعمر تصميمي يصل إلى 10 سنوات، مما يلبي تمامًا متطلبات التشغيل المستمر والمستقر.

قابلية توسع ممتازة: يتيح التصميم المعياري توسيع السعة عبر الإنترنت مع سعة تعويضية محجوزة بنسبة 20%، ما يلبي الاحتياجات المستقبلية لتوسيع 5000 رف وترقية قدرات الحوسبة في مراكز البيانات. هذا يُغني عن الحاجة إلى إعادة بناء أنظمة توزيع الطاقة، ويقلل تكاليف الترقية، ويعزز باستمرار قدرة المركز على دعم مبادرة "الحوسبة بين الشرق والغرب".

رابعاً: نتائج التطبيق

بعد تطبيق حل الحوكمة التعاونية بين APF وSVG، أظهرت 12 شهرًا من التشغيل المتواصل ومراقبة البيانات أن جميع مؤشرات جودة الطاقة تفي بالمعايير الوطنية. وقد ساهم ذلك في حل التحديات الرئيسية التي واجهها المشروع خلال مرحلته الأولى، محققًا تحسينات متعددة الأبعاد في الاستقرار وكفاءة الطاقة والامتثال والصيانة التشغيلية. يتوافق هذا الحل تمامًا مع أهداف مركز بيانات شركة قويتشو للاتصالات في التنمية الخضراء والذكية والقابلة للتوسع، مما يوفر قيمة اقتصادية واجتماعية كبيرة. تشمل الإنجازات الرئيسية ما يلي:

1. جودة الطاقة تفي بالمعايير، مما يضمن استقرار العمليات التجارية

تعمل معدات مرشح الطاقة النشط (APF) بكفاءة عالية على تصفية التوافقيات، مما يحافظ على معدل التشوه التوافقي لشبكة الطاقة (THDi) أقل من 3.2%، وهو أقل بكثير من المعيار الوطني البالغ 5%. في الوقت نفسه، يعوض مولد الجهد الثابت (SVG) الطاقة التفاعلية بدقة، مما يرفع معامل القدرة إلى أكثر من 0.98 ويقضي تمامًا على تشوه الجهد والوميض. منذ بدء التشغيل، لم تشهد مجموعة الخوادم ونظام التبريد السائل ومعدات الحوسبة الذكية أي انقطاعات بسبب مشاكل جودة الطاقة، حيث انخفضت معدلات انقطاع الخدمة إلى الصفر، وانخفضت معدلات تعطل المعدات بنسبة 70%. وقد ضمن ذلك استقرار العمليات للخدمات الأساسية، بما في ذلك سعة الحوسبة الشرقية وخدمات الحكومة المحلية وخدمات الحوسبة السحابية للمؤسسات، مما عزز رضا العملاء بشكل كبير. ومن خلال تجنب الخسائر الاقتصادية ومخاطر العلامة التجارية الناجمة عن انقطاعات الخدمة، عزز المركز مكانته كمركز حوسبة على المستوى الوطني.

2. توفير كبير في الطاقة والموارد، مما يقلل من تكاليف التشغيل

حقق النظام انخفاضًا بنسبة 14.5% في فاقد الطاقة في الخطوط، وخفضًا بنسبة 90% في فاقد الطاقة التفاعلية، وتوفيرًا قدره 1.7 مليون يوان في تكاليف الكهرباء السنوية، مع فترة استرداد تبلغ 8.5 أشهر. كما ساهم انخفاض توليد الحرارة من المعدات وحمل نظام التبريد في تحسين مؤشر فعالية استخدام الطاقة (PUE) للمركز من 1.2 إلى 1.15، مما أدى إلى خفض استهلاك الطاقة السنوي بأكثر من 900,000 كيلوواط ساعة. تدعم هذه التحسينات استراتيجية "الكربون المزدوج" وتعزز الميزة التنافسية لمركز الحوسبة الخضراء. بالإضافة إلى ذلك، أدى إطالة عمر المعدات بنسبة 30% وتوفير 750,000 يوان سنويًا في تكاليف التشغيل والصيانة، إلى جانب تحسين كفاءة التشغيل، إلى تقليل الأعباء التشغيلية بشكل كبير وزيادة ربحية المركز.

3. تلبية متطلبات الامتثال ودعم التوسع المستقبلي

تتوافق جميع مؤشرات جودة الطاقة تمامًا مع المعيار الوطني المُحدَّث "جودة الطاقة - التوافقيات في شبكات الطاقة العامة"، مما يُجنِّب المركز مخاطر التصحيح والغرامات، ويجتاز بنجاح الفحص المُتخصص الذي تُجريه شركة شبكة الطاقة. يُتيح التصميم المعياري، مع سعة احتياطية مُخصصة، تلبية احتياجات مركز البيانات لتوسيع نطاقه إلى 5000 رف، دون الحاجة إلى استثمارات إضافية كبيرة في إعادة بناء نظام توزيع الطاقة. يُوفر هذا دعمًا موثوقًا للطاقة لتعزيز قدرات الحوسبة الذكية، ودعم مشروع "حوسبة بيانات الشرق والغرب"، مما يُمكّن المركز من تحقيق طفرات مُستمرة في نطاق قوة الحوسبة.

4. تحسين كفاءة التشغيل وخفض تكاليف العمالة

من خلال التكامل مع منصة التشغيل والصيانة الذكية الحالية في مركز الوصول، يُمكّن النظام من المراقبة عن بُعد، وإرسال تنبيهات الأعطال، وتعديل معايير أجهزة APF وSVG. وهذا يُغني عن الحاجة إلى وجود موظفين في الموقع، مما يسمح لمشغل واحد بإدارة مهام متعددة، ويُقلل تكاليف العمالة بنسبة 40%. يدعم التصميم المعياري للمعدات إمكانية التبديل السريع، مما يُبسط عمليات الصيانة والاستبدال. وهذا بدوره يُعزز كفاءة التشغيل، ويُقلل من عبء الصيانة، ويتكامل مع نظام التشغيل والصيانة الذكي في المركز لرفع مستوى الأداء العام.

خامساً: ملخص الحالة وقيمة الترويج

تُبيّن دراسة الحالة هذه، التي تركز على مركز بيانات شركة غويتشو للاتصالات، أن التطبيق المتكامل لمرشح الطاقة الفعال (APF) ومولد القدرة التفاعلية الثابتة (SVG) يُمثل الحل الأمثل لمعالجة مشكلات جودة الطاقة في مراكز البيانات الخضراء عالية الكثافة والحمل والموثوقية، بما في ذلك التلوث التوافقي وفقدان الطاقة التفاعلية. وهو مناسب بشكل خاص لسيناريوهات مثل مراكز البيانات، ومراكز الحوسبة الذكية، ومراكز البيانات المبردة بالسوائل التي تدعم عقدة محور "حوسبة البيانات الشرقية الغربية". بالمقارنة مع الحلول التقليدية، لا يُحقق هذا النهج إدارة دقيقة لجودة الطاقة فحسب، بل يُحقق أيضًا قيمة اقتصادية مستدامة لمراكز البيانات من خلال ترشيد استهلاك الطاقة، وإطالة عمر المعدات، وتحسين كفاءة التشغيل. بالإضافة إلى ذلك، يدعم هذا النهج تطوير مراكز البيانات الخضراء ويتماشى مع استراتيجية "الكربون المزدوج"، مما يتوافق تمامًا مع الموقع الاستراتيجي لمركز بيانات شركة غويتشو للاتصالات.

باعتبارها معيارًا لبناء مراكز البيانات ومكونًا أساسيًا لمبادرة "الحوسبة بين الشرق والغرب"، أرست مراكز بيانات شركة قويتشو للاتصالات أفضل الممارسات القابلة للتكرار والتوسع لإدارة جودة الطاقة في مراكز البيانات واسعة النطاق، ومراكز الحوسبة السحابية، ومراكز الحوسبة الذكية، ومرافق استعادة البيانات في حالات الكوارث على مستوى البلاد. ومع تعميق تطبيق المبادرة وتزايد الطلب على الحوسبة الذكية، باتت مراكز البيانات تتطلب معايير أكثر صرامة لجودة الطاقة. وقد تطورت أنظمة مرشحات الطاقة النشطة (APF) ومولدات القدرة التفاعلية الثابتة (SVG) من معدات اختيارية إلى ضمانات أساسية. وسواءً كان الأمر يتعلق بتخطيط مراكز بيانات جديدة أو ترقية المرافق القائمة، فإن حل إدارة APF-SVG المتكامل يلبي الاحتياجات التشغيلية بدقة، ويضمن بنية تحتية مستقرة للطاقة من أجل تنمية اقتصاد رقمي عالي الجودة، مع ضمان موثوقية مخرجات كل مورد حوسبة.
