5 أخطاء شائعة عند اختيار معدات جودة الطاقة للتطبيقات الصناعية

في البيئات الصناعية الحديثة، فرضت خطوط الإنتاج الآلية، ومحركات التردد المتغير، والروبوتات الديناميكية، والأحمال الحثية الثقيلة متطلبات غير مسبوقة على شبكات توزيع الطاقة.على الرغم من أن الاستثمار في معدات جودة الطاقة أمر حيوي لتقليل وقت التوقف، وتجنب غرامات شركات الكهرباء، وتحسين كفاءة الطاقة، إلا أن اختيار الحل الخاطئ قد يؤدي إلى أعطال مكلفة في المعدات، وعدم استقرار النظام، وهدر رأس المال..

فيما يلي، يوضح فريقنا الهندسي الأخطاء الخمسة الأكثر شيوعًا التي يرتكبها مديرو المنشآت الصناعية عند تحديد معدات جودة الطاقة، وكيفية تجنبها..

1. معالجة تخفيف التوافقيات وتعويض القدرة التفاعلية بشكل منفصل

من أكثر الأخطاء شيوعاً التعامل مع التشوه التوافقي وانخفاض معامل القدرة كمشكلتين منفصلتين تماماًصُممت بنوك المكثفات التقليدية خصيصًا لتعويض القدرة التفاعلية.ومع ذلك، في البيئات التي تهيمن عليها الأحمال غير الخطية (مثل محركات التردد المتغير، والمقومات، وأفران القوس الكهربائي)، يمكن أن يؤدي توصيل المكثفات غير المضبوطة إلى حدوث رنين توافقي..

المخاطر التقنية:يمكن أن تؤدي التيارات التوافقية المضخمة إلى ارتفاع درجة حرارة المحولات، وفصل قواطع الدائرة، والتسبب في انهيار المكثفات قبل الأوان. تتطلب المرافق الحديثة حلولاً متكاملة، مثل الحلول الديناميكية.مرشحات التوافقيات النشطة (AHF)أو طوبولوجيات التعويض الهجينة، التي تعمل في الوقت نفسه على تحييد التوافقيات حتى الرتبة الخمسين مع توفير تصحيح فوري للطاقة التفاعلية.

2. الاعتماد على بيانات لوحة الاسم بدلاً من القياس الميداني في الوقت الفعلي

إن تحديد حجم المعدات بناءً على تصنيفات لوحة اسم المعدات أو جداول المعدات العامة هو وصفة للإفراط في تحديد الحل أو التقليل منه.تمثل تصنيفات لوحة البيانات الحد الأقصى النظري للاستهلاك المستمر، وليس أنماط التشغيل الواقعية أو دورات التشغيل أو تقلبات الحمل الديناميكية..

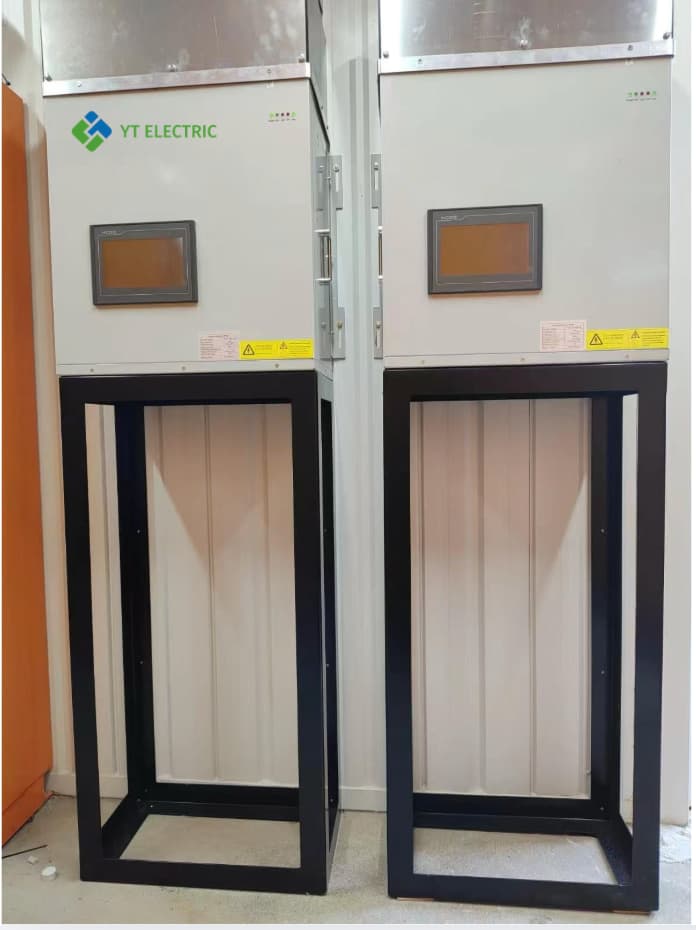

قبل الشراءمولدات القدرة التفاعلية الثابتة (SVG)أو بالنسبة لمرشحات التوافقيات، يجب على مهندسي المنشأة إجراء تدقيق كامل لجودة الطاقة باستخدام محلل جودة الطاقة من الفئة أ المعاير.يضمن تقييم المؤشرات الرئيسية على مدار دورة تشغيلية مدتها 7 أيام تحديد الحجم بدقة:

تشويه الجهد التوافقي الكلي والتشوه الحالي
متطلبات القدرة التفاعلية الديناميكية خلال دورات الأحمال في أوقات الذروة وخارج أوقات الذروة
انخفاضات وارتفاعات الجهد العابرة، وأطياف الوميض

3. تجاهل سرعة وديناميكيات تغيرات الأحمال

لا تتصرف جميع الأحمال الكهربائية ببطءفي تطبيقات مثل اللحام النقطي، ورفع الرافعات، وتصنيع أشباه الموصلات، وربط شبكات الطاقة المتجددة، تتذبذب متطلبات الطاقة التفاعلية في أجزاء من الثانيةتستغرق بنوك المكثفات القياسية التي يتم تبديلها بواسطة موصلات ثوانٍ أو حتى عشرات الثواني لتبديل المراحل، مما يجعلها غير فعالة تمامًا للأحمال الديناميكية السريعة..

يؤدي اختيار تقنية التبديل القديمة للأحمال الديناميكية إلى تذبذب الجهد، ووميض الجهد، وانخفاض مستمر في معامل القدرة.بالنسبة للأحمال غير الخطية سريعة التغير، تُستخدم أنظمة تعتمد على عاكسات الحالة الصلبة مثلمولدات القدرة التفاعلية الثابتة (SVG)توفر أوقات استجابة ديناميكية تقل عن جزء من الألف من الثانية، مما يضمن استقرارًا سلسًا للجهد.

4. إغفال الظروف البيئية المحيطة والإدارة الحرارية

تحتوي أجهزة جودة الطاقة على إلكترونيات طاقة متطورة، بما في ذلك ترانزستورات IGBT ومعالجات الإشارات الرقمية (DSPs) ومحاثات عالية التردديؤدي تركيب الأجهزة الإلكترونية الحساسة في بيئات صناعية قاسية دون تقييم ظروف الموقع إلى انخفاض الأداء الحراري وتلف المكونات قبل الأوان..

تشمل العوامل البيئية الرئيسية التي يجب تقييمها أثناء اختيار المعدات ما يلي::

درجة الحرارة المحيطة:تأكد من وجود عوامل تخفيض مناسبة في حالة التشغيل فوق 40 درجة مئوية.
فئة حماية الغلاف:تتطلب البيئات المتربة أو الموصلة للكهرباء أو الرطبة أغلفة مصنفة وفقًا لمعايير IP31 أو IP54 أو معايير NEMA المخصصة..
هندسة تدفق الهواء:تأكد من أن قنوات تبريد الخزانة تمنع تراكم الحرارة حول وحدات الطاقة.

5. تحديد حجم المنشأة بناءً على الحمل الحالي دون مراعاة التوسع المستقبلي للمنشأة

نادراً ما تبقى المصانع الصناعية على حالها.إن إضافة خطوط إنتاج، أو إدخال أنظمة التعبئة والتغليف الآلية، أو توسيع قدرة الطاقة الشمسية الكهروضوئية المتجددة، ستغير من خصائص جودة الطاقة في مصنعكيؤدي شراء المعدات الثابتة وغير المعيارية إلى إجبار المنشآت على إجراء عمليات تحديث شاملة ومكلفة للنظام بأكمله عندما تزداد احتياجات السعة.

يفضل تصميم جودة الطاقة الحديثتصاميم معيارية مثبتة على رفوف. وحدات AHF المعياريةوتتيح وحدات SVG للمصانع الصناعية البدء بالقدرة المطلوبة بدقة اليوم مع الحفاظ على إمكانية التوسع الفوري للنمو المستقبلي - مما يقلل بشكل كبير من النفقات الرأسمالية الأولية (CAPEX)..
