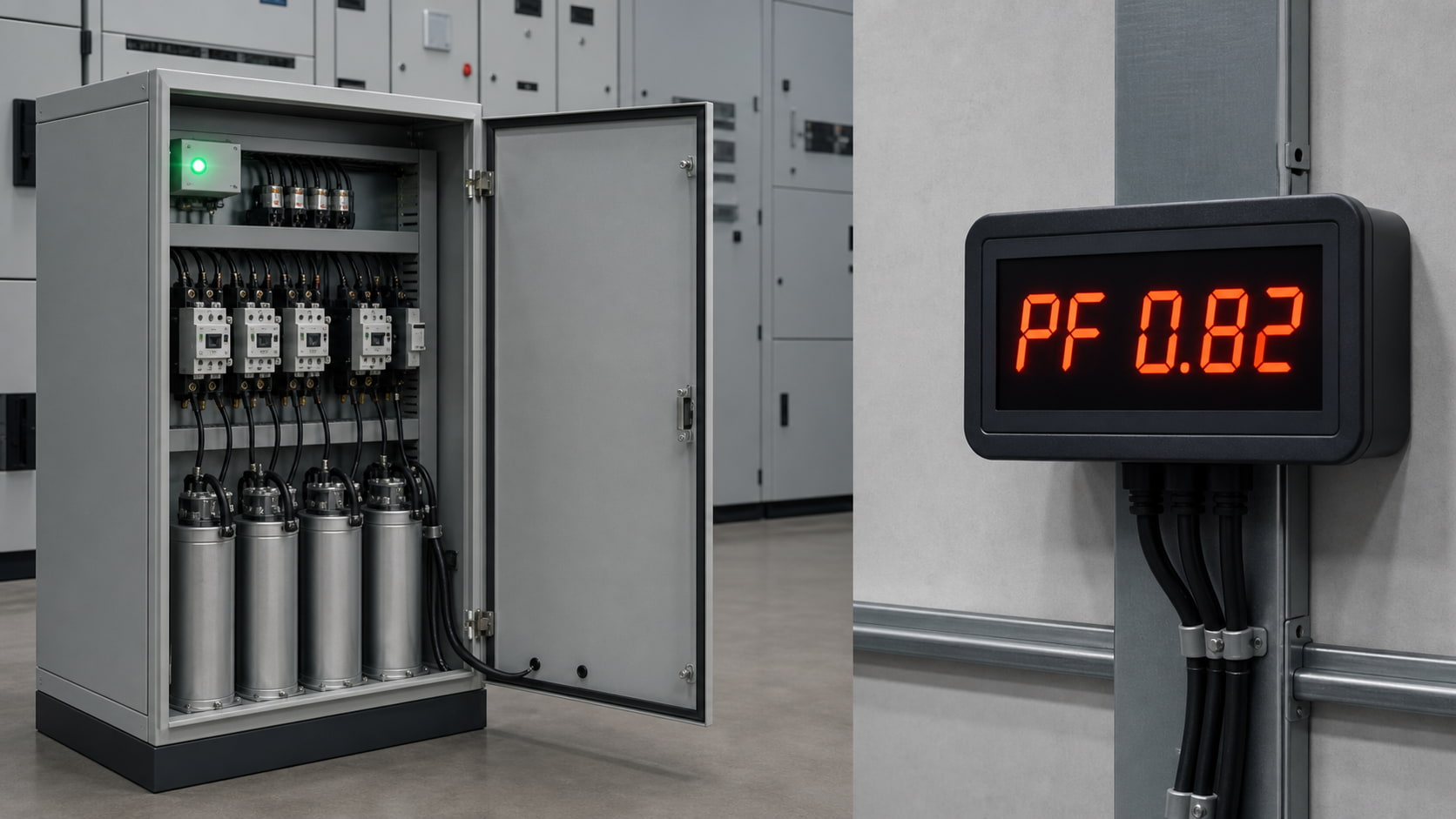

لماذا لا يزال معامل القدرة منخفضاً بعد تركيب بنك مكثفات؟

يُفترض أن يؤدي تركيب بنك مكثفات إلى تحسين معامل القدرة، وتقليل الطلب على القدرة التفاعلية، وتحرير سعة المحولات والكابلات. مع ذلك، تجد بعض المنشآت أن معامل قدرتها يبقى دون المستوى المستهدف من قبل شركة الكهرباء حتى بعد تشغيل بنك المكثفات.

لا يعني هذا بالضرورة أن مجموعة المكثفات معيبة. قد يكون السبب هو اختيار حجم غير صحيح، أو تغير الأحمال، أو التشوه التوافقي، أو إعدادات وحدة التحكم، أو عطل في مراحل المكثفات، أو أخذ القياسات في نقطة خاطئة.

يبدأ إيجاد الحل الصحيح بفهم ما يمكن لمجموعة المكثفات تصحيحه وما لا يمكنها تصحيحه.

كيف تعمل مجموعة المكثفات على تحسين معامل القدرة؟

تتطلب المحركات والمحولات والمضخات والضواغط طاقة تفاعلية لتوليد المجالات المغناطيسية. ويؤدي هذا الطلب على الطاقة التفاعلية إلى تأخر التيار عن الجهد وانخفاض معامل قدرة الإزاحة.

توفر مجموعة المكثفات طاقة تفاعلية سعوية محليًا، مما يقلل من التيار التفاعلي المسحوب من الشبكة الرئيسية.

يتم حساب معامل القدرة على النحو التالي:

معامل القدرة = القدرة الفعالة (كيلوواط) ÷ القدرة الظاهرية (كيلو فولت أمبير)

يمكن تقدير سعة المكثف المطلوبة باستخدام ما يلي:

مراقبة الجودة = P × (تان φ₁ – تان φ₂)

حيث Qc هو التعويض المطلوب بالكيلو فولت أمبير تفاعلي، و P هو الحمل النشط بالكيلو واط، و φ₁ يمثل عامل القدرة الحالي و φ₂ يمثل الهدف.

تُعدّ هذه الحسابات مناسبة للأحمال المستقرة ذات التشوه التوافقي المنخفض. أما الأنظمة الكهربائية الحديثة فغالباً ما تكون أكثر تعقيداً.

لماذامعامل القدرةهل ستبقى منخفضة؟

1. بنك المكثفات صغير الحجم

ربما تم اختيار مجموعة المكثفات بناءً على الحمل المتصل الأصلي بدلاً من الطلب التشغيلي الحالي للمنشأة. ويمكن أن تؤدي المحركات الإضافية أو خطوط الإنتاج أو معدات التكييف والتهوية إلى زيادة القدرة التفاعلية بعد التركيب.

قد يحدث نقص في حجم الخزانات أيضًا عندما يكون الهدف التصميمي منخفضًا جدًا. فالخزان المصمم لتحسين معامل القدرة من 0.80 إلى 0.90 لن يحقق بالضرورة متطلبات المرافق العامة البالغة 0.95 أو 0.98.

قم بقياس أقصى قدرة كهربائية (كيلوواط) وقدرة كهربائية تفاعلية (كيلوفار) أثناء ظروف التشغيل النموذجية. لا تعتمد في تحديد حجم مجموعة المحولات على سعة المحولات فقط.

2. تتغير الأحمال بسرعة كبيرة

تقوم بنوك المكثفات الأوتوماتيكية بالتعويض على مراحل ثابتة. يقوم جهاز التحكم بتوصيل أو فصل هذه المراحل بعد اكتشاف تغيير في الطلب التفاعلي.

هذا الأسلوب فعال للأحمال الثابتة، ولكنه قد يكون بطيئًا جدًا بالنسبة لآلات اللحام والرافعات والمصاعد ومصانع الدرفلة وغيرها من المعدات سريعة التغير. وقد يتغير التعويض المطلوب مرة أخرى قبل أن يستجيب البنك.

يُوفر مولد القدرة التفاعلية الثابتة قدرة تفاعلية متغيرة باستمرار مع استجابة أسرع بكثير. كما يُمكن للنظام الهجين استخدام المكثفات لتوفير حمل أساسي ثابت، ومولد القدرة التفاعلية الثابتة للتعامل مع التقلبات السريعة.

3. تعمل التوافقيات على خفض عامل القدرة الحقيقي

تعمل مجموعة المكثفات على تصحيح معامل القدرة الناتج عن الإزاحة. وهي لا تزيل التيار المشوه الناتج عن الأحمال غير الخطية مثل محركات التردد المتغير، وأنظمة UPS، والمقومات، وشواحن السيارات الكهربائية، ومصادر الطاقة ذات الوضع المبدل.

يشمل معامل القدرة الحقيقي كلاً من إزاحة الطور وتشوه شكل الموجة. ولذلك، قد يكون لمنشأة ما معامل قدرة إزاحة يبلغ 0.98 بينما يظل معامل قدرتها الحقيقي أقل بكثير.

قد يؤدي إضافة المزيد من المكثفات إلى تفاقم الوضع. إذ يمكن للمكثفات أن تتفاعل مع محاثة النظام وتُحدث رنينًا توافقيًا، مما يُضخّم تشوه التيار أو الجهد. تعمل بنوك المكثفات على تصحيح معامل القدرة الإزاحي، بينما يتطلب تخفيف التوافقيات نهجًا مختلفًا.شنايدر إلكتريك

قبل زيادة سعة المكثف، قم بقياس ما يلي:

• معامل القدرة الحقيقي ومعامل القدرة الإزاحي

• التشوه التوافقي الكلي للتيار والجهد

• ترتيبات التناغم الفردية

• تيار المكثف

عندما تكون التوافقيات مسؤولة عن عامل القدرة المنخفض المتبقي، فقد يكون من الضروري استخدام مرشح توافقي نشط.

4. وحدة التحكم تتلقى إشارة خاطئة

يعتمد بنك المكثفات الأوتوماتيكي على قياسات الجهد والتيار الصحيحة. إذا تم تركيب محول التيار في مكان خاطئ، أو توصيله بقطبية معكوسة، أو تعيينه على الطور الخاطئ، فقد يقوم جهاز التحكم بالتبديل بشكل غير صحيح.

ينبغي لجهاز قياس التيار عادةً قياس كل من تيار الحمل وتأثير مجموعة المكثفات. تشمل الإعدادات المهمة ما يلي:

• نسبة CT والقطبية

• مرجع الجهد والطور

• عامل القدرة المستهدف

• تأخيرات التبديل وإعادة الاتصال

• تسلسل الخطوات

• قيمة C/k أو قيمة تيار الاستجابة

ينبغي التحقق من هذه الإعدادات أثناء التشغيل وبعد إجراء تغييرات كبيرة على نظام التوزيع.

5. فشل واحد أو أكثر من مكثفات الدائرة

A controller may show that a stage is connected even when that stage is no longer producing its rated output.

Possible causes include blown fuses, damaged contactors, deteriorated capacitors, failed reactors, loose connections or excessive temperature. Capacitance can also decline with age, gradually reducing the available kVAr.

Measure the current of each stage and compare it with the expected value at the actual operating voltage. Capacitor current, connections and protection fuses should be checked periodically, especially after nonlinear loads are added.ABB

6. The Bank Is Not Producing Its Nameplate kVAr

Capacitor output changes approximately with the square of voltage:

Qc actual = Qc rated × (V actual ÷ V rated)²

A capacitor rated at 50 kVAr and 440 V will produce only about 41.3 kVAr when operated at 400 V:

50 × (400 ÷ 440)² ≈ 41.3 kVAr

This difference can leave the system under-compensated even when the nameplate total appears sufficient. Voltage rating, system frequency, reactor configuration and actual bus voltage must all be considered.

7. The System Has Significant Phase Unbalance

A conventional three-phase capacitor bank supplies equal compensation across all three phases. It cannot independently follow a system in which one phase requires more reactive compensation than the others.

This is common in buildings and facilities with many single-phase loads. The bank may overcompensate one phase while another remains under-compensated.

Measure current, power factor and reactive power on each phase. An SVG with independent phase compensation may be more suitable when the imbalance changes with operating conditions.

How to Diagnose Low Power Factor Correctly

Use a power-quality analyzer at the point where the utility measures the installation. Record at least one complete operating cycle instead of relying on a single reading.

The survey should include:

1. kW, kVAr, kVA and power factor

2. True and displacement power factor

3. THDi and THDv

4. Individual phase currents

5. Capacitor-stage status

6. Load changes over time

7. Measurements with the bank connected and disconnected

These results will show whether the facility needs additional capacitance, maintenance, harmonic filtering or faster reactive power compensation.

Choosing the Correct Solution

الأسئلة الشائعة

لماذا تحسن معامل القدرة ولكنه لم يصل إلى الهدف؟

قد يكون حجم بنك الطاقة صغيرًا جدًا، أو قد تكون مرحلة أو أكثر منه قد تعطلت، أو قد يكون خرجها الفعلي أقل بسبب جهد التشغيل. كما يمكن أن يؤدي التشوه التوافقي إلى إبقاء معامل القدرة الحقيقي أقل من معامل قدرة الإزاحة.

هل يمكنني حل مشكلة انخفاض معامل القدرة عن طريق إضافة المزيد من المكثفات؟

لا يُنصح بذلك دون إجراء القياسات. قد تتسبب السعة الإضافية في زيادة معامل القدرة، أو زيادة الجهد، أو حدوث رنين توافقي. لذا، تأكد أولاً من متطلبات القدرة التفاعلية الفعلية وظروف التوافقيات.

هل تعمل مجموعة المكثفات على تقليل التوافقيات؟

لا تقوم مجموعة المكثفات القياسية بإزالة التوافقيات. تساعد المفاعلات غير المضبوطة على حماية المكثفات وتجنب الرنين، بينما يقوم مرشح التوافقيات النشط بتعويض التيار التوافقي.

ما هو عامل القدرة الذي يجب أن تستهدفه المنشأة الصناعية؟

يعتمد الهدف الأمثل على تعريفة الكهرباء ومتطلبات الشبكة. تستهدف العديد من المنشآت معامل قدرة لا يقل عن 0.95، بينما تسعى أخرى إلى 0.98. قد يؤدي التشغيل بالقرب من الواحد دون داعٍ إلى زيادة معامل القدرة بشكل ملحوظ خلال فترات انخفاض الأحمال.

متى يجب علىSVGهل يمكن استخدامه بدلاً من بنك المكثفات؟

يُعد مولد الجهد المتغير (SVG) مناسبًا عندما يتغير الطلب التفاعلي بسرعة، أو عندما تكون هناك حاجة إلى ضبط دقيق، أو عندما تكون الأطوار غير متوازنة، أو عندما تكون هناك حاجة إلى تعويض كل من الحث والسعة. وتبقى بنوك المكثفات اقتصادية للأحمال التفاعلية الأساسية المستقرة.

خاتمة

لا ينبغي معالجة انخفاض معامل القدرة بعد تركيب بنك المكثفات تلقائيًا بإضافة المزيد من كيلو فولت أمبير تفاعلي. قد يكون السبب عدم كفاية السعة، أو بطء التبديل، أو التوافقيات، أو إعدادات وحدة التحكم غير الصحيحة، أو عطل في المكونات، أو انخفاض جهد التشغيل، أو عدم توازن الأطوار.

يوفر مسح جودة الطاقة الكامل المعلومات اللازمة لإصلاح المجموعة الحالية أو تحديد ما إذا كان ضبط التردد، أو AHF، أو SVG، أو حل هجين أكثر ملاءمة.
