مرشح التوافقيات النشط: إطالة عمر المحول

قد يتعرض محول كهربائي بجهد 480 فولت، ضمن نطاق قدرته الاسمية (كيلو فولت أمبير)، لارتفاع غير طبيعي في درجة الحرارة عند حقن تيار توافقي عالي في ناقله الثانوي بواسطة محولات التردد المتغيرة، ومقومات التيار غير المنقطع، وأحمال الوضع المبدل. ولا يقتصر الأمر على مرور التيار الأساسي المفيد عبر المحول، بل إنه يحمل تيارًا مشوهًا عبر ملفاته، ونهاياته، وموصله المحايد، ساعةً بعد ساعة.

أنمرشح التوافقيات النشطيقيس شكل موجة تيار الحمل ويُدخل تيارًا مُعاكسًا بمحتوى توافقي مُعاكس. عند استخدامه مع فحص حراري صحيح للمحول، يُقلل من مُكوّن التوافقيات الذي يُسبب فقدًا إضافيًا في النحاس، وفقدًا مُشتتًا، وتسخينًا موضعيًا. لا يزيد من تصنيف لوحة بيانات المحول؛ بل يُزيل آلية تحميل تستهلك هامشًا حراريًا.

لماذا يحمي التحكم في مرشح التوافقيات النشط المحولات؟

يبدأ تسخين المحول بالتيار. يخلق تيار الحمل الأساسي فقد الملفات المتوقع، لكن التيار التوافقي يرفع تيار RMS ويغير كيفية توزيع الفقد عبر الموصلات والأجزاء الهيكلية.

تتبع خسائر النحاس العلاقة I²R، لذا فإن التيار الفعال الأعلى يرفع الحرارة بشكل غير متناسب. كما تزيد التيارات التوافقية ذات الترددات العالية من خسائر التيارات الدوامية والخسائر الضائعة؛ وتعتمد النتيجة على تصميم المحول وطيفه ودرجة حرارته، وليس على التشوه التوافقي الكلي وحده.

تُعدّ التوافقيات الثلاثية - الثالثة والتاسعة والخامسة عشرة - مكونات ذات تسلسل صفري في أنظمة التيار ثلاثي الأطوار ذات أربعة أسلاك. وهي تُضاف إلى السلك المحايد بدلاً من إلغائه، لذا قد تتسبب الأحمال أحادية الطور غير الخطية في ارتفاع درجة حرارة نهايات السلك المحايد حتى عندما يبدو تحميل الطور مقبولاً.

يؤدي التعرض المتكرر لدرجات حرارة عالية إلى تسريع تلف العزل، كما أن التغيرات الحرارية الدورية قد تُضعف الوصلات. ينبغي أن تربط دراسة التوافقيات بيانات شكل الموجة بمخاطر النقاط الساخنة، لا أن تتعامل مع مؤشر التشتت الحراري الكلي (THDi) كمجرد رقم للامتثال.

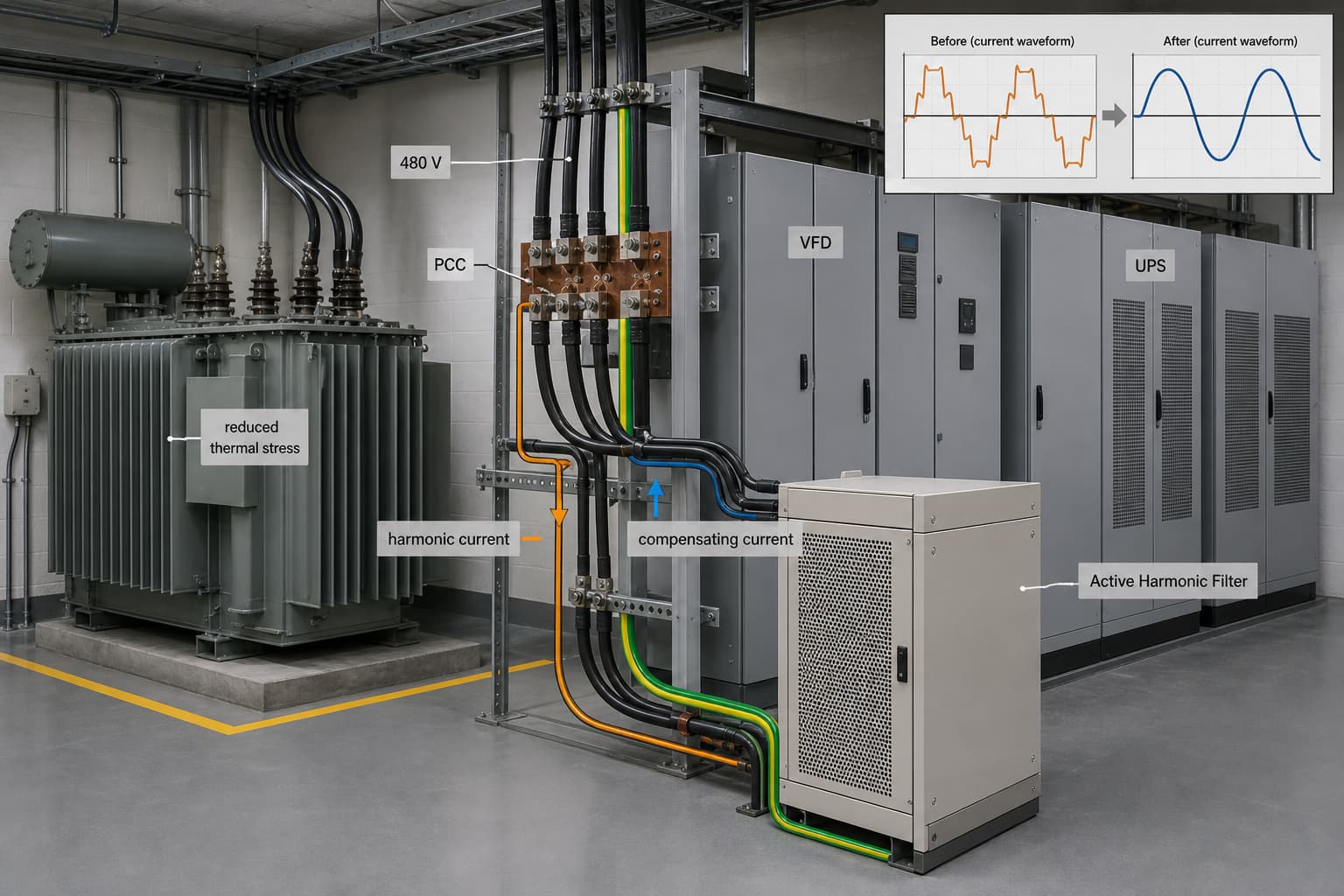

أمحول صناعي 480 فولت يغذي أحمال VFD و UPS، مع مرشح توافقي نشط متصل بالتوازي عند نقطة التوصيل المشتركة (PCC).

آليات الخسارة التي يجب أن يعالجها الانتقاء

يُعدّ مُحوّل التوافقيات النشط (AHF) مصدر تيار موصولًا على التوازي، وليس جهازًا ذا مُعاوقة توالي. تقوم مُحوّلات التيار بأخذ عينات من تيار الحمل أو تيار التغذية؛ ويقوم المُتحكّم بفصل رتب التوافقيات المُختارة ويُصدر أمرًا للعكس بحقن تيار مُعادل مُساوٍ ومعاكس. ونتيجةً لذلك، يُزوّد المُحوّل الموجود في اتجاه التيار شكل موجة تيار أقرب إلى المُكوّن الأساسي.

تحدد تقنية تعديل عرض النبضة الجيبية (SPWM) مدى دقة تتبع العاكس لتيار المرجع. وتُعد سرعة أخذ العينات وضبط حلقة التيار بشكل مستقر أمراً بالغ الأهمية أثناء تغيرات حمل محول التردد المتغير (VFD)؛ ويجب أن يتحقق الاختيار من رتب التوافقيات، وموضع محول التيار، وتسلسل الطور، وأولوية الوظيفة عندما تكون السعة محدودة.

تُطبّق بنية ثلاثية المستويات قفزات جهد أصغر من عاكس ثنائي المستويات مماثل، مما يقلل من إجهاد معدل تغير الجهد (dv/dt) على أجهزة التبديل ومكونات الترشيح. تحقق من تردد التبديل، ودرجة حرارة وصلة أشباه الموصلات، والتهوية، وتخفيض قدرة الخرج في ظروف الموقع الفعلية.

عند درجة حرارة 45 درجة مئوية، تؤثر درجة حرارة الهواء داخل الخزانة، والغبار، والمسافة بين الألواح على القدرة المستمرة. اطلب من الشركة المصنعة معرفة تصنيف الحمل الكامل عند هذه الدرجة من الحرارة؛ حيث أن خسائر التبديل في ترانزستورات IGBT أو SiC MOSFET، والخسائر المغناطيسية، وأداء المروحة، كلها عوامل تساهم في ارتفاع درجة الحرارة الداخلية.

الجدول أ: مقارنة تقنيات تخفيف التوافقيات

السعة هي ميزانية حالية، وليست نسبة مئوية من إجمالي الإيرادات.

تُحدد سعة مرشح التوافقيات التلقائية (AHF) بالأمبير لأن الوحدة تحقن تيار تعويض فعلي. سجّل تيار الطور، والطيف، ودورة التشغيل، وتيار الحياد، والجهد، ومستوى العطل، والإضافات المستقبلية للأحمال؛ وقيم المرشح لتيار التوافقيات بالإضافة إلى هامش النمو المحدد وهامش خفض القدرة مع تغير درجة الحرارة.

يُقاس مؤشر التشوه التوافقي الكلي (THDi) بالنسبة للتيار الأساسي، لذا فإن النسب المئوية المتطابقة قد تُمثل متطلبات أمبير توافقي مختلفة تمامًا. قد يكون لحافلة ذات حمل خفيف قيمة THDi عالية ولكن بمتطلبات معتدلة، بينما قد تتطلب حافلة ذات حمل ثقيل وقيمة THDi منخفضة مرشحًا أكبر. استخدم قيم الأمبير التوافقي مع البيانات الحرارية للمحول.

حدد الطلب التوافقي قبل حجز سعة AHF للتيار التفاعلي. استخدم SVG حيث يهيمن تعويض القدرة التفاعلية الديناميكية؛ ضع في اعتبارك STATCOM لتحقيق استقرار جهد الجهد المتوسط خارج نطاق AHF للجهد المنخفض.

الجدول ب: مصفوفة اختيار التصميم الهندسي لتسخين التوافقيات في المحولات

نموذج لحافظة مركز بيانات بجهد 480 فولت في أمريكا الشمالية

لنفترض مشروع توسعة نموذجي لمركز بيانات صناعي في أمريكا الشمالية، وليس مشروعًا لعميل محدد. يُغذي محول جاف بجهد 480 فولت مقومات الطاقة غير المنقطعة (UPS)، ووحدات تزويد الطاقة لأنظمة تكنولوجيا المعلومات، ومحركات التردد المتغيرة (VFDs) لأنظمة التبريد. كانت الشكوى التشغيلية هي ارتفاع درجة حرارة غرفة المحول، والقلق المتكرر بشأن درجة حرارة الموصل المحايد خلال فترات ذروة أحمال تكنولوجيا المعلومات.

قام الفريق بتسجيل تيار الطور والتيار المحايد، وتشوه الجهد، والطيف، وملف تعريف الحمل، واتجاه درجة حرارة المحول، وأنماط نظام الإمداد غير المنقطع للطاقة (UPS) عند نقطة التوصيل المشتركة (PCC). يمكن أن تؤثر أوضاع مرشح أو تجاوز نظام الإمداد غير المنقطع للطاقة (UPS) وتردد محرك التردد المتغير (VFD) على الطيف، لذا لا يمكن الاعتماد على لقطة واحدة لتحديد الحمل التصميمي.

استُخدم في عملية التخفيف مرشح توافقي نشط رباعي الأسلاك عند ناقل الجهد 480 فولت، مع محولات تيار لقياس تيار الحمل غير الخطي. خصصت المراجعة سعةً للرتب التوافقية السائدة وتيار التسلسل الصفري، ثم قيّمت سعة القدرة التفاعلية المتبقية والتوافق مع نظام الإمداد غير المنقطع للطاقة، ومعاوقة المحول، وأجهزة الحماية، وترتيب نقطة التعادل.

بدون سجل اختبار مشروع موثق، تظل نتيجة ما بعد التركيب شرطًا أساسيًا للقبول: انخفاض شدة التيار التوافقي في التيار الواصل بين المحول والمحول، وانخفاض التيار المحايد المرتبط بالتشوه الثلاثي، بالإضافة إلى استقرار درجة حرارة المحول عند ظروف الحمل والبيئة المتطابقة. كما يجب أن تؤكد عملية التشغيل مطابقة معيار IEEE 519 ومتطلبات شركة الكهرباء المحلية عند نقطة الربط المشتركة.

التعليمات

كيف ينبغي تحديد حجم جهاز الحماية من التسرب الهوائي لحماية المحول؟

ابدأ بقياس التيار التوافقي بالأمبير، وليس فقط بتيار التوافقي الكلي (THDi). أضف دورة التشغيل المطلوبة، ونمو الحمل غير الخطي المستقبلي، ومتطلبات تيار المحايد، وتخفيض القدرة مع تغير درجة الحرارة المحيطة، ووظائف التحكم التي قد تتشارك في السعة. ثم قارن فقد المحول المتبقي ومخاطر النقاط الساخنة مع إرشادات الشركة المصنعة للمحول بشأن التحميل التوافقي.

هل يتطلب تركيب نظام AHF إيقاف التشغيل؟

تتطلب أعمال التوصيل عند ناقل التوزيع عادةً إجراء عزل معتمد. يمكن لتخطيط التركيب تقليل فترة انقطاع التيار الكهربائي من خلال الألواح الجاهزة، وتوجيه الكابلات، وإعداد محولات التيار، وتنسيق الحماية، ولكن لا ينبغي إجراء أي توصيل كهربائي على ناقل مُفعّل إلا إذا سمحت بذلك صراحةً إجراءات السلامة المعتمدة في الموقع.

هل يمكن لجهاز AHF أن يعمل مع بنوك المكثفات وأنظمة UPS والمولدات؟

يمكن ذلك، شريطة أن يشمل التقييم الهندسي الرنين، وتفاعل التحكم، ومعاوقة المولد، وأنماط نظام الإمداد غير المنقطع للطاقة، وإعدادات الحماية، وموقع نقطة التوصيل المشتركة. ولا يُعدّ نظام AHF بديلاً عن تصحيح مشكلة رنين بنك المكثفات أو موصل محايد ذي سعة غير كافية.

ما هي أعمال الصيانة التي يجب على فرق المشتريات التخطيط لها؟

خطط لإجراء فحص دوري لمرشحات الهواء، والمراوح، والمحطات الطرفية، ووصلات محولات التيار، وأجهزة الإنذار، وسجلات وحدة التحكم، ودرجة حرارة الخزانة. في الغرف الحارة أو المتربة، يجب أن تتبع فترات الصيانة ظروف التلوث الفعلية وظروف التشغيل بدلاً من الاعتماد على جدول زمني عام فقط.

الخلاصة: احمِ هامش العزل الحراري قبل أن يتعطل.

يساعد مرشح التوافقيات النشط على إطالة عمر خدمة المحول عن طريق تقليل تيار التوافقيات الذي يولد تيارًا زائدًا.²فقدان الطاقة الحرارية، وفقدان الطاقة الدوامية، والتسخين المحايد، والإجهاد الحراري المتكرر. يتحقق الحل الأمثل من خلال تحديد الحجم بناءً على القياسات، وتحليل الأسلاك الأربعة في حال وجود توافقيات ثلاثية، والتحقق من قدرة التحميل الكامل عند 45 درجة مئوية عند الاقتضاء، والتشغيل في ظروف تحميل متطابقة.

بإمكان شركة YT Electric دعم عملية التقييم من خلال مراجعة الطيف التوافقي، ومنطق سعة التردد التوافقي المتغير، وتقييم البنية، وفحوصات التكامل للمحولات، وأنظمة الطاقة غير المنقطعة (UPS)، وبنوك المكثفات، ومحركات التردد المتغيرة (VFDs)، ومعدات مولدات الجهد المتغير (SVG)، وخطوط التوزيع المدعومة بالمولدات. يرجى تقديم مخطط الخط الواحد، وبيانات المحولات، وملف تعريف الحمل، وقياسات جودة الطاقة المتاحة للحصول على توصية هندسية.
