قد تبدأ لوحة تصحيح معامل القدرة التلقائية بالتبديل بشكل غير صحيح، أو تفشل في تحقيق هدفها، أو تتعطل مراحل المكثف بشكل متكرر. كما يمكن أن تتعطل لوحة تصحيح معامل القدرة التلقائية حديثة التشغيل منذ يومها الأول.
لا يكون السبب دائمًا هو وجود مكثف معيب. فتركيب محول التيار، وإعدادات وحدة التحكم، والتوافقيات، ومكونات التبديل، وتغيير الأحمال، كلها عوامل قد تمنع التشغيل الصحيح.
ينبغي أن تتبع عملية استكشاف الأخطاء وإصلاحها القياسات بدلاً من الاستبدال بالتجربة والخطأ.
تقوم لوحة تصحيح معامل القدرة النشط (APFC) بتحويل مراحل المكثفات لتوفير القدرة التفاعلية المطلوبة للأحمال الحثية. وهي تجمع بين وحدة تحكم، ومدخل محول التيار، ومكثفات، وأجهزة تحويل، وحماية، ومفاعلات ضبط التردد عند الحاجة.
يقيس جهاز التحكم الجهد والتيار، ويحسب الطلب على الطاقة التفاعلية، ويختار المراحل المطلوبة. ويؤدي أي عطل في هذه السلسلة إلى تعويض غير صحيح.
| عيب | المؤشرات النموذجية | التحقق الأول |
|---|---|---|
| تركيب غير صحيح لجهاز قياس التيار | يُظهر جهاز التحكم معامل القدرة أو الاتجاه الخاطئ | موضع التصوير المقطعي المحوسب، والطور، والقطبية |
| مرحلة المكثف المعطلة | يتم تشغيل المسرح ولكن عامل القدرة بالكاد يتغير | تيار المرحلة وحالة المصهر |
| إعدادات وحدة التحكم غير صحيحة | الصيد، أو الاستجابة المتأخرة، أو عامل القدرة الرائد | الهدف، قيمة C/k، وتأخير التبديل |
| التشوه التوافقي | ارتفاع درجة حرارة المكثف، أو الضوضاء، أو تكرار تعطل المصهر | THDi وTHDv وتيار المكثف |
| تتغير الأحمال بسرعة كبيرة | يتم الوصول إلى الهدف لفترة وجيزة فقط | اتجاه التحميل ووقت الاستجابة |
| حجم الخطوة غير صحيح | التبديل المتكرر بين مرحلتين | نسبة الخطوة والحد الأدنى لحجم الخطوة |
| ارتفاع درجة حرارة اللوحة | إنذارات حرارية أو انخفاض عمر المكثف | التهوية والمراوح والوصلات |
يُعد محول التيار عنصر الاستشعار في وحدة التحكم. وقد يؤدي استخدام موصل خاطئ أو قطبية خاطئة أو مرجع طور خاطئ إلى عكس أو تشويه قياس القدرة التفاعلية.
ينبغي أن يقيس محول التيار عادةً كلاً من تيار الحمل وتيار المكثف. قد لا يكتشف نتائج التبديل في أحد خطوط التغذية. قد تتطلب خطوط التغذية المتوازية منطقًا مخصصًا.
تحقق من نسبة محول التيار، واتجاهه، وقطبيته، والطور المخصص، ومرجع الجهد مقابل مخطط وحدة التحكم.

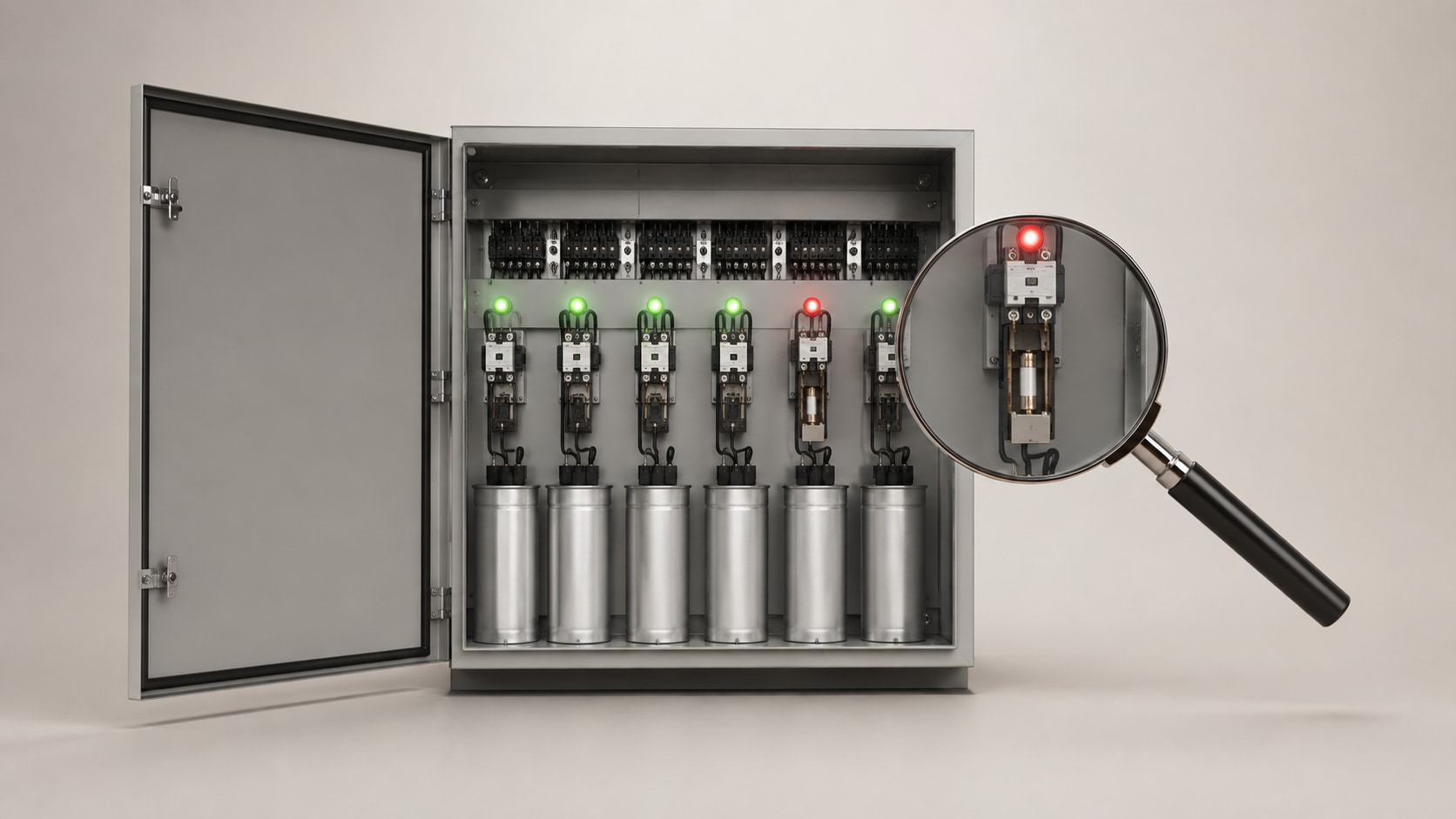

قد يُظهر جهاز التحكم مرحلة متصلة حتى في حالة تعطل الصمام أو الموصل أو المكثف أو السلك.
قم بقياس كل مرحلة وقارن تيارها بالقيمة المتوقعة عند الجهد الفعلي:
I = Q ÷ (√3 × V)
يجب أن تكون تيارات الأطوار متوازنة. يشير انقطاع التيار أو انخفاضه إلى وجود عطل يتطلب إصلاحاً.
قد تؤدي الإعدادات غير الصحيحة إلى جعل اللوحة السليمة تتصرف كأنها معيبة. تحقق من معامل القدرة المستهدف، ونسبة محول التيار، وأصغر خطوة، وقيمة C/k، وتأخيرات التبديل.
قد تؤدي قيمة الاستجابة الخاطئة إلى منع التبديل أو توصيل عدد كبير جدًا من المراحل. تزيد التأخيرات القصيرة من التآكل، بينما تؤدي التأخيرات الطويلة إلى عدم تعويض الأحمال بشكل كافٍ.
قد يؤدي استهداف قيمة قريبة بشكل غير ضروري من الواحد إلى إنتاج عامل قدرة متقدم عند انخفاض الحمل.
تنخفض مقاومة المكثف مع ارتفاع التردد، مما يجذب التيار التوافقي الناتج عن الأحمال غير الخطية. وقد ينتج عن ذلك زيادة في التيار، أو ارتفاع درجة الحرارة، أو انتفاخ المكثف، أو تلف المصهر.
يمكن للمكثفات أيضًا أن تتفاعل مع محاثة الشبكة وتضخم التشوه بالقرب من رتبة توافقية سائدة.
قم بقياس التيار والتوافقيات قبل استبدال الصمامات التي تتعطل بشكل متكرر. قد تتطلب الأنظمة ذات الأحمال غير الخطية الكثيرة مفاعلات مضبوطة التردد أو مرشح توافقي نشط.
تُناسب مجموعات المفاتيح التي تعمل بواسطة الموصلات التغيرات التدريجية في الأحمال، ولكنها قد تكون بطيئة للغاية بالنسبة للحامين والرافعات والمصاعد ومطاحن الدرفلة.
قد يتغير الطلب التفاعلي مرة أخرى قبل أن يكمل المتحكم فترة التأخير وينفذ خطوة ثابتة. كما أن التشغيل المتكرر يقلل من عمر المكونات.
تشمل الحلول التبديل باستخدام الثايرستور، أو SVG، أو التعويض الهجين.
إذا كانت قيمة قفزة المكثف الدنيا كبيرة جدًا، فإن توصيله قد ينقل النظام من معامل قدرة متأخر إلى معامل قدرة متقدم. أما فصله فيعيد النظام إلى معامل القدرة المتأخر.
يؤدي هذا التذبذب إلى تبديل غير ضروري ويمنع التصحيح المستقر.
راجع منحنى الحمل، والحد الأدنى للخطوة، والتسلسل. قد تُنتج المكثفات القديمة أيضًا طاقة أقل من القيمة الاسمية (كيلو فولت أمبير تفاعلي).
تُنتج المكثفات والمفاعلات والموصلات وقضبان التوصيل حرارة. وقد يؤدي انسداد التهوية أو تعطل المراوح أو الغبار أو ارتفاع درجة حرارة الغرفة إلى تجاوز حدود المكونات.
تؤدي الوصلات غير المحكمة إلى مقاومة ونقاط ساخنة تتسبب في تلف الأطراف والعزل دون أن تتسبب في فصل التيار الداخل.
استخدم التصوير الحراري تحت الحمل. افحص المراوح والمرشحات والموصلات وأي تغير في اللون. اعزل المكثفات وقم بتفريغها قبل إجراء أي أعمال داخلية.
| الأعراض | السبب المحتمل | ما الذي يجب قياسه أو فحصه؟ |
| لا يتحسن معامل القدرة | خطوة فاشلة، خطأ في التصوير المقطعي المحوسب، أو عدم كفاية كيلو فولت أمبير تفاعلي | تيار المرحلة، وأسلاك محول التيار، والطلب التفاعلي |
| يصبح عامل القدرة هو العامل الرئيسي | سعة زائدة أو إعدادات وحدة التحكم | كيلو فولت أمبير تفاعلي، ومعامل القدرة المستهدف، وحجم الخطوة |
| تتبادل المراحل بشكل متكرر | أصغر خطوة كبيرة جدًا أو حمولة غير مستقرة | سجل التبديل واتجاه الحمل |
| تستمر صمامات المكثف في الاحتراق | التيار التوافقي، أو الرنين، أو المكثف التالف | الطيف، تيار المكثف، والسعة |
| تنتفخ المكثفات أو تتسرب | Overtemperature, overvoltage or ageing | Voltage, temperature and physical condition |
| Contactor chatters or burns | Low control voltage or excessive switching | Coil voltage and switching frequency |
| Controller shows an unrealistic value | CT ratio, polarity or phase-reference error | Wiring and controller configuration |
Measure at the panel incomer and compare the results with the controller display. Record:
Voltage and phase current
kW, kVAr, kVA and power factor
True and displacement power factor
Current and voltage THD
Individual harmonic orders
Current of every capacitor stage
Panel temperature and switching sequence
Determine whether the fault is continuous or load-dependent. Test stages individually where permitted. Verify isolation and discharge before handling capacitor circuits.
| Confirmed problem | Suitable corrective action |
| Incorrect CT signal | Correct its position, ratio, polarity and phase reference |
| Failed capacitor stage | Replace the defective fuse, contactor or capacitor after finding the cause |
| Poor controller response | Reconfigure the target, C/k value, delays and step sequence |
| Harmonic overload | Apply detuning, harmonic filtering or redesigned compensation |
| Rapid reactive-power variation | Use thyristor switching, SVG or hybrid compensation |
| Stage hunting | Reduce the smallest step or revise the stage ratio |
| Excessive temperature | Restore ventilation and repair loose or overloaded connections |
The panel may be undersized, its CT incorrect or its stages failed. Harmonics can also reduce true power factor.
Repeated failure may indicate overcurrent, resonance, excessive voltage, a damaged capacitor or incorrect fuse rating. Find the cause before replacement.
Continuous switching suggests rapidly changing load, an oversized minimum step, incorrect response settings or a faulty CT signal.
Yes, but harmonics must be evaluated. Capacitors may require detuned reactors, and they must not be connected directly to a VFD output.
Frequency depends on load, temperature, dust and switching duty. Check current, protection, ventilation, connections and overheating.
APFC troubleshooting must examine the complete system. CT errors, failed stages, harmonics, unsuitable steps and heat can produce similar symptoms.
تكشف القياسات وسجلات التبديل والفحص الحراري ما إذا كان ينبغي إصلاح مرحلة ما، أو تغيير الإعدادات، أو مراجعة التسلسل، أو تطبيق تعويض غير مضبوط أو ديناميكي.
تؤدي عملية منظمة إلى استعادة التصحيح الموثوق مع تقليل حالات الفشل المتكررة والاستبدال غير الضروري.
