تحديد حجم مرشح التوافقيات النشط: ماذا يحدث عند اختياره بشكل خاطئ

تحديد حجم مرشح التوافقيات النشط: ماذا يحدث عندما تخطئ في الاختيار

تعرّف على كيفية تأثير التيار التوافقي، ودورات الحمل، والبنية الطوبولوجية، ودرجة الحرارة، واختيار SVG/AHF على أداء THDi.

تخيل مصنع نسيج يحتوي على عشرات إطارات الغزل التي تعمل بواسطة VFD. تم تركيب مرشح توافقي نشط (AHF) بقدرة 100 أمبير، لكن قيمة THDi عند PCC انخفضت فقط من 28% إلى 19%. الوحدة تعمل بشكل طبيعي؛ لكنها ببساطة صغيرة جدًا مقارنة بأعلى تيار توافقي تم قياسه.

هذا درس شائع أثناء التشغيل التجريبي: السعة الجزئية تنتج تصحيحًا جزئيًا.

أثناء الرفع التدريجي، يمكن أن يتجاوز التيار التوافقي التصنيف المستمر لـ AHF. بمجرد وصول الوحدة إلى حد التيار الخاص بها، تستمر التيارات المتبقية من التوافقيات الخامسة والسابعة والأعلى رتبة في المرور باتجاه المنبع إلى المحول. لذلك يجب أن يأتي التصنيف الصحيح من التيار التوافقي المقاس عبر دورة التشغيل، وليس من قدرة المحول بالكيلو فولت أمبير وحدها.

غالبًا ما تبدأ الفجوة بين توقعات ورقة البيانات وأداء الموقع من افتراضات تحديد الحجم التي لا تمثل ظروف الإنتاج الفعلية.

لماذا تفشل طرق لوحة البيانات الاسمية

الاختصار الشائع هو تحديد حجم AHF كنسبة مئوية ثابتة من قدرة المحول بالكيلو فولت أمبير. قد يوفر ذلك تقديرًا أوليًا، لكنه لا يلتقط تنوع الأحمال، أو الطيف التوافقي، أو تشوه الخلفية، أو عامل القمة، أو التوسع المستقبلي.

محول بقدرة 2000kVA يغذي محركات VFD سداسية النبضات — يتبع التيار التوافقي تحميل المحركات، وليس تصنيف المحول. إذا كانت هذه المحركات تعمل بمتوسط حمل 60% مع دورات رفع متكررة، فإن الطيف التوافقي يتغير. قد يصل التوافقي الخامس إلى 33% من الأساسي. والسابع إلى 12% أخرى. تتجمع هذه القيم بطريقة RMS، وليس بالحساب الحسابي المباشر.

تشوه جهد الخلفية عامل آخر. إذا كان التشوه موجودًا مسبقًا عند PCC، فقد تختلف مهمة التحكم والحرارة لـ AHF عن نظام مزود بموجة جهد نظيفة. قم بقياس توافقيات الجهد والتيار قبل الاختيار النهائي.

ثلاثة فخاخ يقع فيها تحديد الحجم وفق القواعد التقريبية مباشرة:

1. عامل القمة لتيار الحمل. المحركات التي تحتوي على اختناقات تيار مستمر تسحب تيارًا أنظف من تلك التي لا تحتوي عليها. نفس القدرة بالكيلوواط، لكن ملف توافقي مختلف تمامًا.
2. الرنين المتوازي. تغيّر بنوك المكثفات الموجودة ممانعة النظام. عند ترددات معينة، فإنها تضخم التيار التوافقي بما يتجاوز بكثير ما تولده المحركات. يرى AHF النسخة المضخمة ويجب أن يتعامل معها بالكامل.
3. التيار المحايد. تتجمع التوافقيات الثلاثية حسابيًا في المحايد. في نظام رباعي الأسلاك مع أحمال أحادية الطور، يمكن أن يصل تيار المحايد إلى 1.7 ضعف تيار الطور. إذا كان AHF ثلاثي الأسلاك، فإن تيار المحايد هذا يكون غير مرئي لمحولات التيار CT — لكنه ليس غير مرئي للمحول.

هذه العوامل مهمة بشكل خاص عندما تتطلب مواصفات المرفق أو المشروع أداء THDi أو TDD عند PCC. قد لا يحافظ الترشيح السلبي وحده على الهدف عند تغير ملف الحمل.

SVG و AHF: ليسا الشيء نفسه

تتم مقارنة SVG وAHF أحيانًا كحلول متنافسة، لكنهما يعالجان مشكلات أساسية مختلفة ويجب اختيارهما بناءً على قياسات مختلفة.

يعوّض SVG القدرة غير الفعالة الأساسية. ويصحح معامل القدرة الناتج عن الإزاحة. ويحافظ على ثبات الجهد أثناء بدء تشغيل المحركات وتغيرات الأحمال. وتلتقط حلقة التحكم زاوية طور الجهد الأساسي وتولّد التيار غير الفعال وفقًا لذلك.

يعوّض AHF التيار التوافقي. ولا يهتم بمعامل القدرة عند 50 أو 60 هرتز. بل يهتم بـ 250 هرتز و350 هرتز و550 هرتز — وكل مضاعف صحيح للتردد الأساسي حيث تدفع أحمال المقومات التشوهات مرة أخرى إلى الشبكة.

يمكن أن يصف المصطلح "وحدة هجينة" معماريات مختلفة. تأكد مما إذا كان تعويض القدرة غير الفعالة والتوافقيات يعملان في الوقت نفسه، وكيف يتم تحديد أولوية تيار العاكس، وكيف يتغير الأداء عند درجة حرارة محيطة مرتفعة أو عند الحمل الكامل.

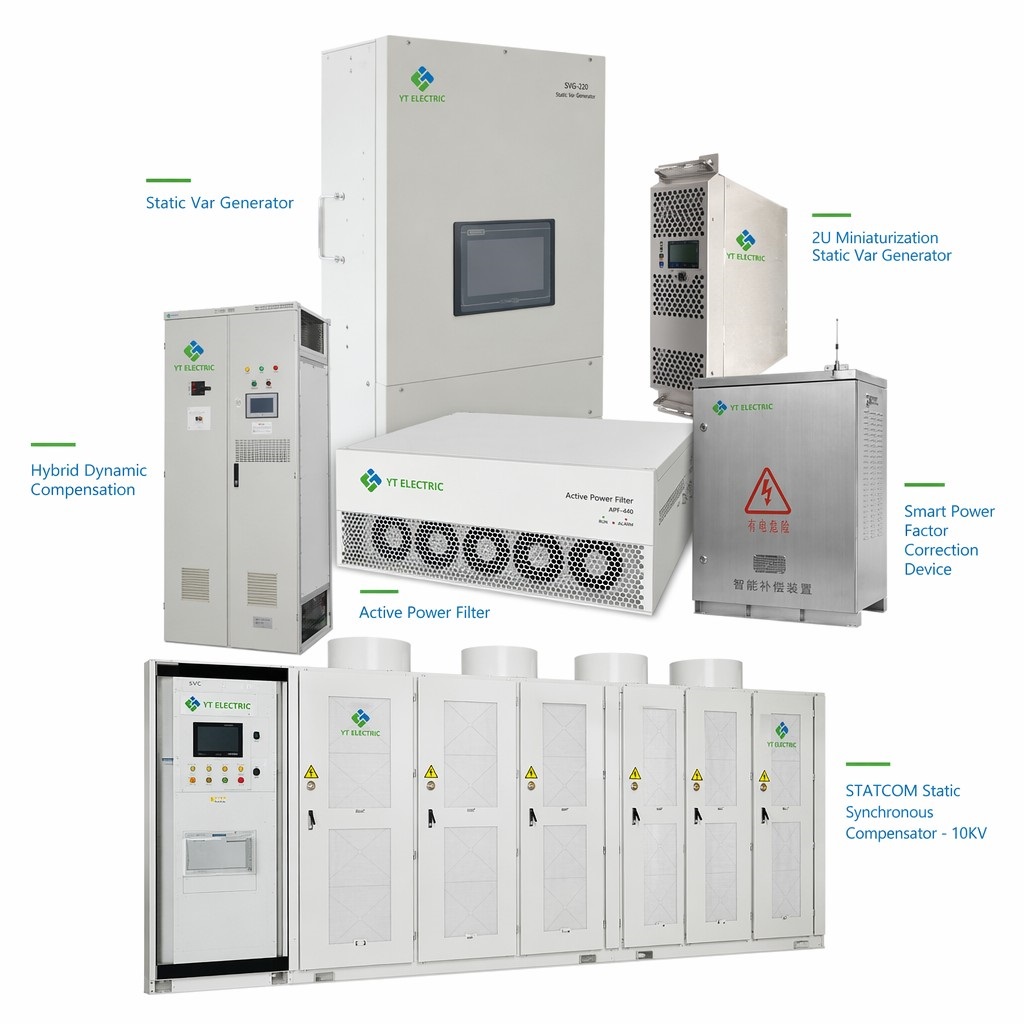

منتجات حلول جودة الطاقة

تتجاوز أوراق مواصفات الجانب الحراري

تعتمد تصنيفات أشباه الموصلات والوحدات على ظروف حرارية محددة. قد تعمل غرف الكهرباء الفعلية عند 40-50 درجة مئوية، لذلك يكون منحنى خفض تصنيف المعدات الكامل أكثر أهمية من تيار واحد مدون على لوحة البيانات.

مع ارتفاع درجات الحرارة المحيطة ودرجات حرارة الوصلة، قد ينخفض التيار المستمر المتاح. تحقق من منحنى خفض التصنيف الخاص بالشركة المصنعة، وتهوية الغلاف، والارتفاع، وتراكم الغبار، ودرجة الحرارة المقاسة في موقع التركيب الفعلي.

تقسم طوبولوجيا ثلاثية المستويات جهد ناقل التيار المستمر عبر حالات تبديل إضافية، مما يقلل إجهاد الجهد على كل جهاز ويدعم شكل موجة خرج منخفض التموج. وتعتمد الفائدة الحرارية العملية على أشباه الموصلات، وتردد التبديل، وتصميم التبريد، واستراتيجية التحكم.

في جنوب شرق آسيا والشرق الأوسط والمنشآت الأخرى ذات المناخ الحار، يمثل الهامش الحراري معيار اختيار أساسيًا. يجب أن يحافظ المرشح على الخرج المطلوب خلال أكثر فترات الإنتاج حرارة دون خفض متكرر بسبب ارتفاع الحرارة أو حدوث إيقافات.

الممارسة الموصى بها: قِس درجة الحرارة في موقع اللوحة المقترح. إذا تجاوزت 35 درجة مئوية، فاستخدم بيانات خفض التصنيف عند درجات الحرارة المحيطة المرتفعة من الشركة المصنعة وفكر في تصميم ثلاثي المستويات أو تصميم تبريد محسّن.

عدم إجراء تدقيق قبل التشغيل هو مجرد تخمين

طريقة عملية لتقليل مخاطر نقص تحديد الحجم هي تسجيل جودة الطاقة لمدة 72 ساعة على الأقل قبل الاختيار النهائي. وقد تكون هناك حاجة إلى مراقبة أطول للأحمال الموسمية أو أحمال الدُفعات.

يجب أن تغطي نافذة التسجيل دورة إنتاج تمثيلية: بدء التشغيل، والرفع التدريجي للحمل، والحالة المستقرة، والإيقاف. بالنسبة للأحمال المتقطعة مثل اللحام، قم بتضمين أسوأ جدول تشغيل محتمل. قد تفوّت القياسات عند الحمل الخفيف وحدها تيار التوافقيات الأقصى.

البيانات تخبرك مباشرة:

·تيار THDi الفعلي عند كل خطوة حمل

·ترتيبات التوافقيات السائدة — ليست كل المرشحات تتعامل مع جميع الترتيبات بالتساوي

·تشوه جهد الخلفية القادم من الشبكة

·مقدار وسرعة التأرجح التفاعلي

·تيار المحايد — غالبًا ما يكون الرقم الوحيد الذي يحدد الاختيار بين AHF ثلاثي الأسلاك ورباعي الأسلاك

بدون بيانات مقاسة، يظل الاختيار تقديريًا. يوفر تدقيق الموقع المعلومات اللازمة لتحجيم نظام يعمل بكامل حمل الإنتاج ودرجة حرارة الغرفة الفعلية.

الأسئلة الشائعة

س: هل يمكنني تركيب AHF دون إيقاف المصنع؟
ج: يتم توصيل AHF على التوازي، لكن تركيب CT وأعمال وحدة التغذية قد تتطلب عزل الناقل الكهربائي المراقَب. خطط لنطاق الانقطاع مع الفريق الكهربائي في الموقع واتبع إجراء السلامة المعتمد.

س: يتغير حملي مع الفصول. كيف ينبغي أن أحدد حجم AHF؟
ج: استخدم قياس تيار التوافقيات التمثيلي الأسوأ وأضف هامش تصميم متفقًا عليه. بالنسبة للذروات الموسمية القصيرة، يمكن لنظام معياري توفير مسار توسعة عملي.

س: ما الصيانة التي يحتاجها AHF ثلاثي المستويات؟
ج: اتبع دليل المنتج. تشمل المهام النموذجية تنظيف المرشحات، وفحص المراوح والأطراف، ومراجعة الإنذارات وسجلات درجات الحرارة، والتحقق من أداء التعويض. تعتمد الفترات الزمنية على الغبار ودرجة الحرارة المحيطة وساعات التشغيل.

س: هل يمكن أن يعمل SVG مع بنوك المكثفات الموجودة؟
ج: نعم، عندما تكون عناصر التحكم منسقة. يمكن لبنك المكثفات تلبية الطلب التفاعلي الأساسي بينما يتعامل SVG مع التغيرات السريعة. تحقق من عتبات التبديل، وإزالة الضبط، وموقع CT، ومعامل القدرة المستهدف لتجنب التذبذب أو التعويض الزائد.
