مرشح التوافقيات النشط ثلاثي المستوى AHF يوقف أعطال المكثفات في مصانع VFD
يمكن أن تفشل بنوك المكثفات تحت أحمال التوافقيات الخاصة بـ VFD. تعرّف على كيفية تقليل مرشح التوافقيات النشط ثلاثي المستوى لـ THDi ودعم حماية بنك المكثفات.
تبدو مشكلة متكررة في مصانع VFD على النحو التالي: تفشل بنوك المكثفات بشكل متكرر حتى بعد الاستبدال. قد لا تكون المكثفات هي السبب الجذري. يمكن للأحمال غير الخطية حقن تيارات توافقية من الرتبة الخامسة والسابعة والحادية عشرة والرتب الأعلى في الناقل المشترك، مما يزيد تيار المكثف والإجهاد الحراري.
يظهر هذا الخطر في مصانع النسيج وخطوط بثق البلاستيك ومصانع التدفئة والتهوية وتكييف الهواء وأنظمة المياه والمنشآت الأخرى ذات الأحمال غير الخطية المتغيرة بسرعة. قد لا يتبع الحل السلبي الثابت طيفًا توافقيًا متغيرًا، وقد يؤدي بنك المكثفات غير المضبوط بشكل صحيح إلى تضخيم الرنين.
YTPQC-AHFيقيس تيار التوافقيات ويحقن تيار تعويض مساوٍ ومعاكس. عند اختيار المقاس والتركيب والتشغيل بشكل صحيح، يمكن للنظام تقليل THDi عند PCC والمساعدة في حماية المحولات والكابلات ومعدات التبديل وبنوك المكثفات من الإجهاد التوافقي.
لماذا الطوبولوجيا ثلاثية المستوى
يقوم العاكس ثنائي المستوى بتبديل كل IGBT عبر جهد ناقل التيار المستمر الكامل. تؤدي قيمة dv/dt العالية إلى إجهاد عزل المحرك وتوليد التداخل الكهرومغناطيسي EMI وزيادة خسائر التبديل. عند درجة حرارة محيطة تبلغ 45°C — وهي شائعة في غرف الكهرباء في الشرق الأوسط وجنوب شرق آسيا — يختفي الهامش الحراري.
تقسم الطوبولوجيا ثلاثية المستوى ناقل التيار المستمر، مما ينشئ نقطة تعادل. يقوم كل IGBT بالتبديل عند نصف الجهد. تنخفض قيمة dv/dt بنحو 50%. يقل تموج الخرج. يتقلص محاث الملف المرشح. تعمل الوحدة بالحمل الكامل عند 45°C دون خفض في القدرة.
في غرف الكهرباء الساخنة، يهم التصميم الحراري بقدر أهمية تصنيف التيار. تقلل الطوبولوجيا ثلاثية المستوى إجهاد الجهد على كل جهاز تبديل ويمكن أن تحسن جودة شكل موجة الخرج والهامش الحراري. تأكد دائمًا من منحنى خفض القدرة الخاص بالشركة المصنعة للهيكل الفعلي والارتفاع والتهوية ودرجة الحرارة المحيطة.
|
المعلمة |
مرشح توافقيات نشط ثنائي المستوى |
مرشح توافقيات نشط ثلاثي المستوى (YTPQC-AHF) |
|
جهد ناقل التيار المستمر لكل IGBT |
100% |
50% |
|
dv/dt عند الخرج |
مرتفع — يسبب إجهادًا للعزل |
أقل بنحو 50% — تداخل كهرومغناطيسي أقل |
|
تموج الخرج |
أعلى — يحتاج إلى مرشح أكبر |
أقل — شكل موجة أنظف |
|
خسارة التبديل |
أعلى — عمر جهاز أقصر |
أقل — هامش حراري أفضل |
|
التشغيل عند 45°C |
يتطلب خفض القدرة أو تبريدًا قسريًا |
خرج مقنن كامل |
|
حجم محاث الملف المرشح |
أكبر — نحاس أكثر، حرارة أكثر |
أصغر — وحدة أخف |

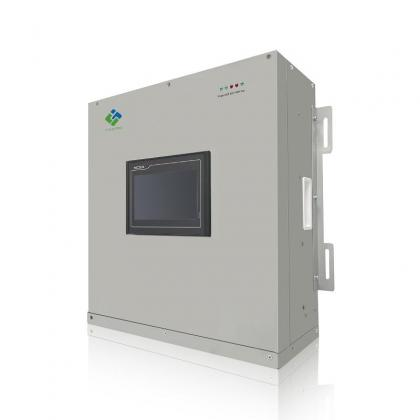

مرشح التوافقيات النشط YTPQC-AHF
ابدأ بطيف التوافقيات، وليس بإجمالي تيار الحمل. قد يحتاج محولان متطابقان بقدرة 500 kVA إلى تصنيفات مختلفة لمرشح AHF.
قِس THDi وطيف التوافقيات الفردية باستخدام محلل جودة طاقة مناسب خلال دورة إنتاج ممثلة. حدد حجم AHF بناءً على تيار التوافقيات المقاس، والتشوه المتبقي المطلوب، وتشوه جهد الخلفية، وموقع CT، وتنوع الأحمال، والظروف المحيطة. أدرج هامش توسع متفقًا عليه وتحقق من المطابقة عند PCC بعد التشغيل.
|
التطبيق |
نوع الحمل |
THDi قبل |
تصنيف AHF (% من الحمل) |
خيار الوحدة |
|
بثق البلاستيك |
VFD + سخانات |
25–35% |
30–40% |
50–100 أ، جدار/رف |
|
محطة مبردات HVAC |
VFD ذو 6 نبضات |
28–33% |
35–40% |
100–150 أ، رف |
|
UPS مركز البيانات |
مقوم ذو 6 نبضات |
25–30% |
30–35% |
50–75 أ، رف |
|
ضخ المياه |
VFD + بدء ناعم |
20–30% |
25–35% |
75–100 أ |
|
مطحنة الدرفلة الفولاذية |
محرك DC + VFD |
20–40% |
35–50% |
150–200 أ، خزانة |
|
كسارة التعدين |
VFD عالي القدرة |
25–40% |
35–50% |
150–200 أ، خزانة |
يمكن لوحدات YTPQC-AHF العمل بالتوازي، مما يسمح بتوسيع السعة مع نمو الحمل.
تأكد من مجموعة الوحدات المدعومة، وسعة الخزانة، وهندسة التحكم للنموذج المختار.
س: هل يعمل مع بنوك المكثفات الموجودة؟
ج: نعم. يتعامل AHF مع إلغاء التوافقيات الديناميكية. يوفر بنك المكثفات القدرة التفاعلية في الحالة الثابتة. قم بتركيب مفاعلات ضبط على بنك المكثفات لمنع تضخيم التوافقيات.
س: هل يتطلب إيقاف المصنع؟
ج: عادةً ما يتطلب فقط فصل المغذي الجديد وتركيب CT، لكن نطاق الانقطاع الدقيق يعتمد على مخطط الخط الواحد وإجراءات السلامة في الموقع. يجب إكمال التكليف تحت ظروف حمل ممثلة.
س: ما فترة الاسترداد النموذجية؟
ج: تعتمد فترة الاسترداد على غرامات المرافق، ووقت التوقف المتجنب، وتكاليف استبدال المكثفات والموصلات، وفواقد الطاقة، والصيانة. استخدم فواتير العميل وبيانات التشغيل المقاسة بدلًا من ادعاء فترة استرداد عامة.
س: هل تتطلب صيانة؟
ج: اتبع دليل المنتج وظروف الموقع. تشمل الأعمال النموذجية تنظيف المرشحات، وفحص المراوح والأطراف، ومراجعة الإنذارات، والتحقق من أداء التعويض. تختلف فترات الصيانة حسب الغبار ودرجة الحرارة وساعات التشغيل.
تظهر التوافقيات على شكل فصلات مزعجة، وأطراف محايدة ساخنة، ومكثفات تالفة. يعمل مرشح التوافقيات النشط ثلاثي المستويات على تصحيحها من المصدر — قبل أن ينتشر الضرر عبر المحول والكابلات ومعدات التبديل. ويسمح للأصول الكهربائية بالعمل عند درجة الحرارة والعمر التشغيلي المصممين لها.
اعرف المزيد
استكشف مواصفات منتجات YT Electric وإرشادات التطبيق: https://www.ytelect.com/active-harmonic-filter-ahf_p14.html
المرجع: IEEE 519-2022، معيار IEEE للتحكم في التوافقيات في أنظمة الطاقة الكهربائية: https://standards.ieee.org/ieee/519/10677/
هل تحتاج إلى حل مخصص للموقع؟ شارك المخطط أحادي الخط، وقائمة الأحمال، ومعامل القدرة المقاس، وبيانات THDi/TDD، والظروف المحيطة مع YT Electric. يمكن لمهندسي المبيعات لدينا مراجعة البيانات وإعداد عرض فني.
