حل فشل بنك المكثفات:
متى تستخدم SVG أو AHF أو نظامًا هجينًا
تعرّف على أسباب فشل بنوك المكثفات تحت الأحمال التوافقية ومتى تستخدم SVG أو AHF أو نظامًا هجينًا للحصول على معامل قدرة مستقر وتشوه أقل.
يمكن للتيارات التوافقية أن تسرّع تقادم عازل المكثفات، وتزيد خسائر المحولات، وتساهم في الفصلات غير المرغوب فيها. وفي الوقت نفسه، يمكن للطلب المتغير بسرعة على القدرة غير الفعالة أن يتسبب في عدم استقرار معامل القدرة وتكرار عمليات تبديل بنك المكثفات.
هذه مشكلات مرتبطة بجودة الطاقة لكنها مختلفة. يوفر مولد القدرة غير الفعالة الثابت (SVG) تعويضًا سريعًا للقدرة غير الفعالة وتصحيحًا لمعامل القدرة. يستهدف المرشح التوافقي النشط (AHF) التيار التوافقي. عند وجود كلتا المشكلتين، يكون استخدام حل SVG/AHF منسق أو حل هجين مُتحقق منه عادةً هو الخيار الهندسي الأكثر أمانًا.

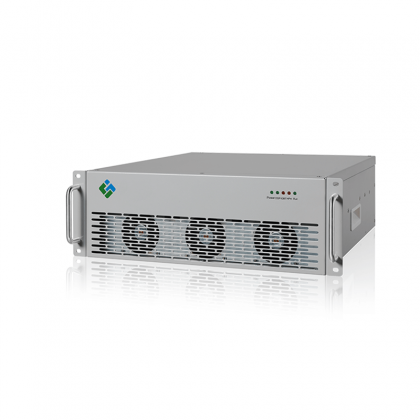

مولد القدرة غير الفعالة الثابت YTPQC-SVG لتعويض القدرة غير الفعالة الديناميكية
تنخفض الممانعة السعوية مع ارتفاع التردد. لذلك، عند الترددات التوافقية، يمكن لبنك المكثفات أن يمتص تيارًا أكبر من المتوقع، خصوصًا في الأنظمة التي تحتوي على محركات VFD ووحدات UPS ومقومات أو أحمال أخرى غير خطية. يزيد التيار الإضافي خسائر العازل ودرجة حرارة التشغيل، مما قد يقلل عمر المكثف.
يزيد التيار التوافقي أيضًا خسائر النحاس والتيارات الدوامية في المحولات. يعتمد التأثير الفعلي على الطيف التوافقي، والحمل، وتصميم المحول، والتهوية، ودرجة الحرارة المحيطة. يعد قياس جودة الطاقة أكثر موثوقية من تقدير التأثير اعتمادًا على بيانات لوحة الاسم فقط.
يحدد IEEE 519-2022 أهداف تشوه الجهد والتيار في الحالة المستقرة عند نقطة الربط المشترك (PCC). يجب تقييم المطابقة باستخدام بيانات مقاسة ونسبة جهد النظام ونسبة القصر المناسبة. قد تعمل المرشحات السلبية جيدًا مع الأطياف التوافقية المستقرة، لكن الأحمال المتغيرة غالبًا ما تتطلب نهجًا نشطًا أو هجينًا.

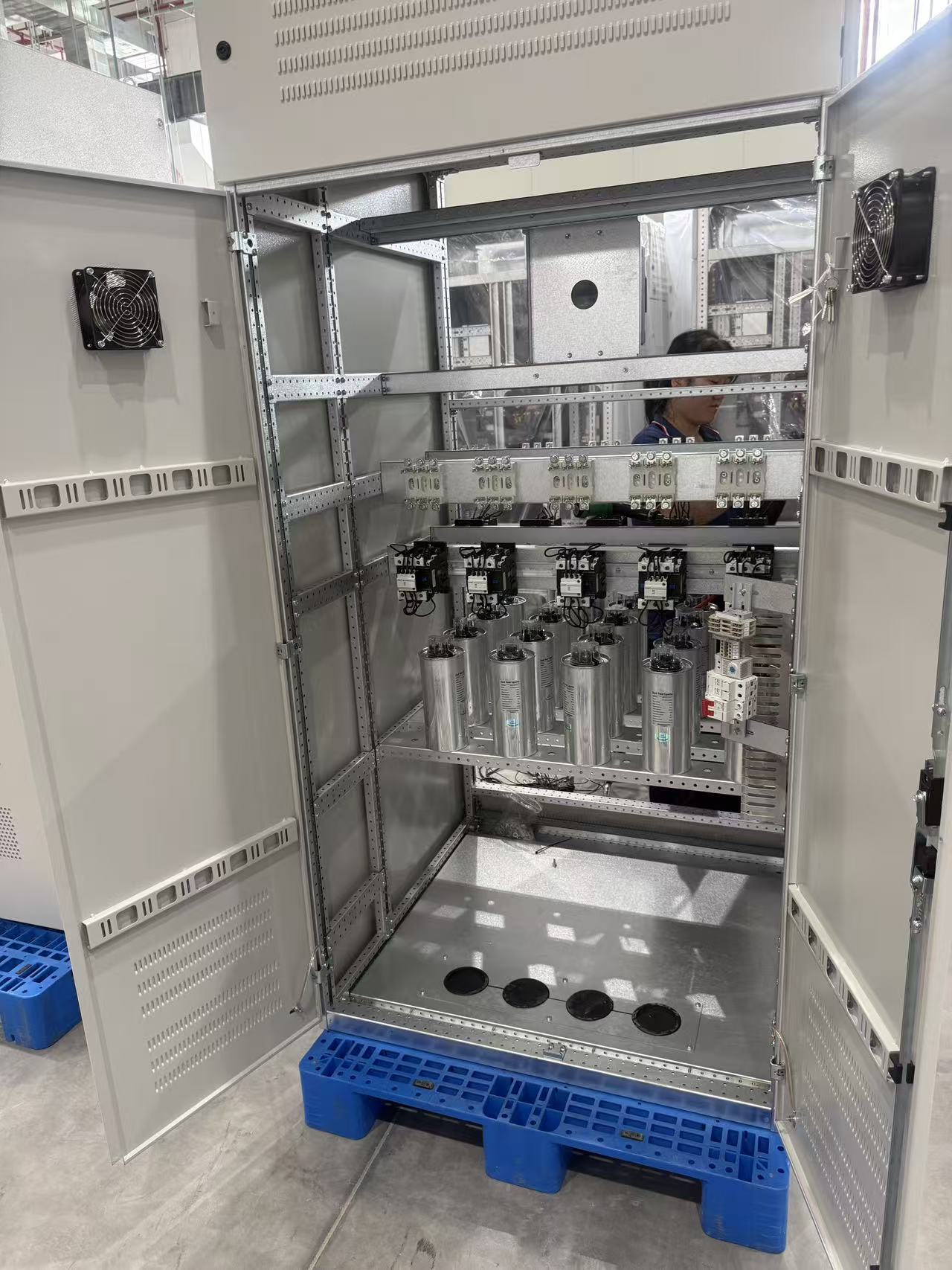

الهيكل الفعلي لبنك مكثفات YT في الموقع
|
المعامل |
بنك المكثفات |
SVG |
|
نوع التعويض |
سعوي ثابت / على مراحل |
مستمر، سعوي وحثي معًا |
|
زمن الاستجابة |
100 مللي ثانية – 3 ثوانٍ (موصلات ميكانيكية) |
|
|
معامل القدرة القابل للتحقيق |
0.92–0.95 نموذجي |
0.99 أو أفضل |
|
التفاعل مع التوافقيات |
يضخم التوافقيات الموجودة |
يصّحح SVG القياسي القدرة غير الفعالة؛ استخدم AHF أو وحدة هجينة مُتحققًا منها لتخفيف التوافقيات |
|
تعويض تيار المحايد |
غير متوفر |
متوفر في نماذج 4 أسلاك (التسلسل الصفري) |
|
قدرة تنظيم الجهد |
لا يوجد |
نعم (أوضاع الانحدار أو الجهد الثابت) |
اختر سعة SVG من أقصى طلب مقاس للـ kvar الحثي والسعوي خلال دورة إنتاج ممثلة، ثم أضف هامش تصميم متفقًا عليه. إذا كان التيار التوافقي كبيرًا، فقم بتحديد حجم AHF منفصل أو وحدة هجينة مُعتمدة من الطيف التوافقي المقاس. يمكن أن تبقى بنوك المكثفات الحالية للقدرة غير الفعالة الأساسية إذا تم فحص الرنين وتنسيق التبديل أثناء الدراسة.
|
جهد النظام |
ملف الحمل |
تصنيف SVG الموصى به |
درجة الحرارة المحيطة |
|
480 فولت / 3P4W |
محولات التردد المتغير VFDs، مزودات الطاقة غير المنقطعة UPS، مراكز البيانات |
30–200 كيلو فار لكل مغذٍ |
حمل كامل عند 45°C |
|
480 فولت / ثلاثي الطور ثلاثي الأسلاك |
السيور الناقلة، الكسارات، المناجم |
100–600 كيلو فار |
خفض التصنيف عند 50°C |
|
690 فولت / ثلاثي الطور ثلاثي الأسلاك |
التطبيقات البحرية، التطبيقات البحرية البعيدة عن الساحل |
200–800 كيلو فار |
حمل كامل عند 45°C |
|
6.6 كيلو فولت / ثلاثي الطور ثلاثي الأسلاك |
مصانع الصلب، مصانع التركيز |
1–5 ميغا فار |
حمل كامل عند 40°C |
YTPQC-SVG يستخدم عاكس مصدر جهد IGBT ثلاثي المستوى لتوليد تيار حثي أو سعوي في الوقت الفعلي. يقيس المتحكم تيار الحمل، ويحسب المكوّن التفاعلي الأساسي، ويضبط الخرج للحفاظ على معامل القدرة المستهدف. يجب التعامل مع تخفيف التوافقيات باستخدام YTPQC-AHF أو تكوين هجين مؤكد عند الحاجة.
زمن الاستجابة: يصل إلى 5 مللي ثانية، اعتمادًا على الطراز المحدد وتكوين النظام.
دقة التعويض:معامل القدرة المستهدف أعلى من 0.98 عندما يكون النظام مُصممًا ومُشغّلًا بشكل صحيح.
نطاق التعويض:تعويض مستمر للطاقة غير الفعالة الحثية والسعوية.
تخفيف التوافقيات:استخدم YTPQC-AHF أو تكوين AHF/SVG هجينًا مُتحققًا منه؛ لا ينبغي اعتبار SVG القياسي بديلًا عن AHF.
فائدة الطوبولوجيا:يقلل الهيكل ثلاثي المستوى خطوة الجهد عبر كل جهاز تبديل ويدعم تعويضًا مدمجًا وفعالًا بالطاقة الإلكترونية.
السؤال 1: كيف أحدد حجم SVG المناسب لمصنعي؟
قِس القدرة غير الفعالة عند نقطة الربط المشتركة PCC خلال دورة تشغيل ممثلة. سجّل قيم الكيلو فار القصوى الحثية والسعوية، وخطوات الحمل، والجهد، ودرجة الحرارة المحيطة. أضف هامش تصميم مناسب. إذا كان التشوه التوافقي مصدر قلق أيضًا، فقِس طيف التوافقيات وحدد حجم AHF بشكل منفصل أو اختر تكوينًا هجينًا مُتحققًا منه.
السؤال 2: هل يمكن لـ SVG العمل مع بنوك المكثفات الموجودة لدي؟
نعم. في نظام هجين منسق، يوفر بنك المكثفات القدرة غير الفعالة الأساسية بينما يتعامل SVG مع التغيرات السريعة في القدرة غير الفعالة. إذا كان التيار التوافقي كبيرًا، يمكن إضافة AHF. يجب تأكيد إزالة الضبط، وحدود التبديل، وموقع CT، وتنسيق المتحكم أثناء دراسة الموقع.
السؤال 3: ما الصيانة التي يتطلبها SVG؟
تشمل الصيانة الدورية عادةً تنظيف مرشحات الهواء، وفحص المراوح والأطراف، ومراجعة الإنذارات وسجلات درجات الحرارة. يجب أن يتبع الفاصل الزمني الدقيق دليل المنتج وظروف الموقع.
السؤال 4: هل يتطلب التركيب إيقاف تشغيل المصنع؟
يتصل SVG على التوازي. ومع ذلك، يجب أن يتبع تركيب CT، وأعمال القواطع، والتشغيل النهائي إجراءات السلامة في الموقع. قد تتطلب بعض الأعمال انقطاعًا مخططًا أو عزل الناقل الكهربائي المُراقَب. أكد الطريقة مع الفريق الكهربائي في الموقع قبل التركيب.
تطوّر YT Electric مرشحات توافقية نشطة، ومولدات قدرة غير فعالة ثابتة، وموازنات أحمال نشطة، وأنظمة تعويض هجينة لشبكات الطاقة الصناعية والتجارية. تدعم خيارات المنتجات المعيارية التركيبات المثبتة على الجدران والمثبتة على الرفوف والمثبتة داخل الخزائن.
يعتمد اختيار المنتج والأداء النهائي على ظروف الموقع المقاسة، وممانعة النظام، وتكوين CT، ودرجة الحرارة المحيطة، وإعدادات التشغيل الأولي.
تواصل مع YT Electric لإجراء قياسات الموقع، وتحليل التوافقيات، واختيار المعدات، والحصول على مقترح فني مخصص للمشروع.
استكشف مواصفات منتجات YT Electric وإرشادات التطبيقات:https://www.ytelect.com/static-var-generator-svg_p11.html
المرجع: IEEE 519-2022، معيار IEEE للتحكم في التوافقيات في أنظمة الطاقة الكهربائية:https://standards.ieee.org/ieee/519/10677/
هل تحتاج إلى حل مخصص للموقع؟شارك مخطط الخط الواحد الخاص بك، وقائمة الأحمال، ومعامل القدرة المقاس، وبيانات THDi/TDD، والظروف المحيطة مع YT Electric. يمكن لمهندسي المبيعات لدينا مراجعة البيانات وإعداد مقترح فني.
