مكونات SVG و AHF: ما الذي يحدد الأداء الدقيق وطويل الأمد؟

قد تقوم محطة بجهد 400 فولت بتركيب خزانتي جودة طاقة بنفس التيار المقنن وتتوقع نفس النتيجة. بعد أشهر، تتبع إحداهما ذروة الحمل بينما تنخفض قدرة الأخرى، أو تصدر ضوضاء صوتية أكبر، أو تترك خطأ في التعويض عند نقطة التوصيل المشتركة (PCC). يكمن الاختلاف في سلسلة الاستشعار، ومرحلة الطاقة، والمكونات المغناطيسية، والمسار الحراري.

يعتمد أداء SVG و AHF على أكثر من مجرد التشغيل الأساسي. فجودة المكونات ومطابقتها تحدد دقة التعويض، والاستجابة الديناميكية، والقدرة عند الحمل الكامل، وفقدان الطاقة، والضوضاء الصوتية، والاستقرار طويل الأمد.

نفس المكونات تخدم مهام تعويض مختلفة

إن مرشح التوافقيات النشط (AHF) يقيس تيار الحمل ويحقن تياراً توافقياً معاكساً في الطور. يمكن لتصميم مناسب ثلاثي الأطوار رباعي الأسلاك أن يعالج أيضاً تيار المحايد وعدم توازن الحمل. أما مولد القدرة غير الفعالة الساكن (SVG) فيقيس الجهد والتيار، ثم يزود أو يمتص التيار غير الفعال لدعم معامل القدرة واستقرار الجهد.

تختلف أهداف التحكم الخاصة بهما، لكن كلاهما يتطلب استشعاراً دقيقاً، ومحول IGBT سريعاً، وتخزين DC-link مستقراً، ومفاعلات مصممة بشكل صحيح، وتبريداً موثوقاً. لا يمكن لمرحلة IGBT عالية السعة التعويض بدقة باستخدام مرجع CT ذي خطأ في الطور، ولا يمكن لوحدة تحكم مضبوطة الحفاظ على التيار المقنن بعد وصول DC-link أو مسار التبريد إلى حده الحراري.

محولات التيار (CTs) ودوائر الاستشعار تحدد مرجع التعويض

تحدد دائرة الاستشعار للجهد و CT ما تراه وحدة التحكم. يجب أن تتطابق نسبتها، وفئة دقتها، وإزاحة الطور، والقطبية، والموضع، والأسلاك مع تكوين البرنامج. إن وجود CT مشبع أو معكوس أو غير متطابق يعطي وحدة التحكم مرجعاً مشوهاً ويمكن أن يسبب تعويضاً ناقصاً أو تعويضاً زائداً أو حلقة تيار غير مستقرة.

بالنسبة لـ AHF، يترك خطأ الاستشعار تياراً توافقياً متبقياً أو يوجه أولوية التوافقيات بشكل خاطئ. وبالنسبة لـ SVG، فإنه يغير مرجع التيار غير الفعال ويقلل من دقة تصحيح معامل القدرة. الاستشعار عالي الدقة هو الشرط الأول للتعويض القابل للتكرار.

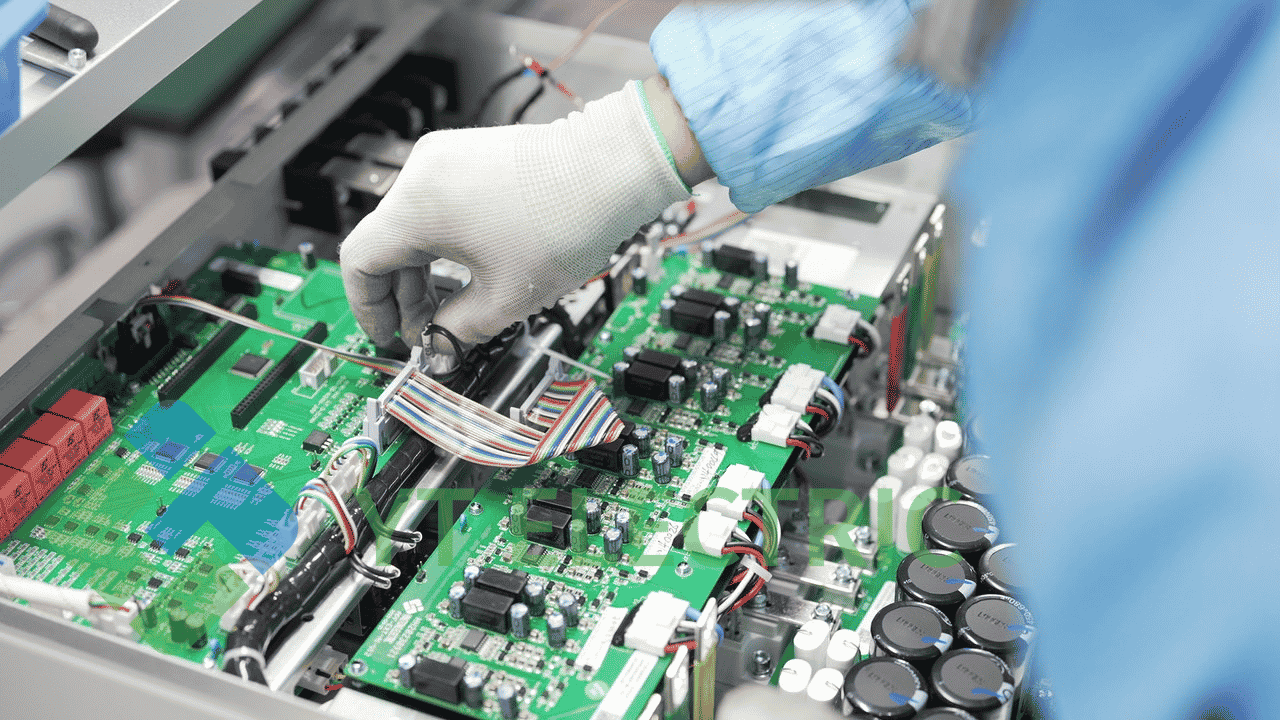

وحدات IGBT، ومشغلات البوابة، ومكثفات DC-link تحدد الاستجابة والفقد

تقوم وحدة IGBT بتحويل أمر وحدة التحكم إلى تيار تعويض. يؤثر تصنيف التيار، وهامش الجهد، وسلوك التبديل، والقدرة الحرارية للوحدة على تتبع التوافقيات في AHF واستجابة التيار غير الفعال في SVG. يجب أن يطبق مشغل البوابة أوامر تبديل متسقة، ويحافظ على وقت ميت مناسب، ويستجيب بشكل صحيح لأحداث الحماية.

يعمل مكثف DC-link على تثبيت جهد الناقل وامتصاص تبادل طاقة التموج. تؤثر قدرة تيار التموج، والمقاومة المتسلسلة المكافئة (ESR)، وتصنيف درجة الحرارة، والعمر الافتراضي على تموج الناقل، وفقدان المحول، والمخرجات المستمرة. يمكن للمكثف الذي يتم اختياره بناءً على السعة الاسمية فقط أن يتقادم بسرعة تحت تأثير التموج العالي ودرجة حرارة الخزانة المرتفعة.

يجب تقييم فقدان التبديل والتوصيل في IGBT، وتوقيت المشغل، وإجهاد تموج المكثف معاً عند الجهد الفعلي للعميل، وملف تعريف الحمل، والظروف المحيطة.

مفاعلات التوصيل وتصميم الخزانة يؤثران على التموج والضوضاء والتحمل

يتحكم مفاعل التوصيل في تموج التيار وتتبع المحول. يؤثر اختيار القلب، وتصميم الملف، وهامش التشبع، والعزل، والتثبيت الميكانيكي على فقد النحاس، وفقد القلب، والاهتزاز المسموع، والموثوقية.

يمكن أن تأتي الضوضاء من التضيق المغناطيسي للمفاعل، واهتزاز الملف، وسرعة المروحة، ومقاومة تدفق الهواء، وألواح الخزانة. يتطلب التشغيل منخفض الضوضاء تنسيق اختيار المفاعل، والتركيب الصلب، وتصميم مسار الهواء، والتحكم في المروحة.

تعتبر قضبان التوصيل، والأطراف، وأجهزة الحماية، وتوجيه الكابلات أموراً مهمة أيضاً. تخلق مقاومة التلامس العالية تسخيناً موضعياً، بينما تضيف مسارات التيار غير المتساوية فقداً وتقلل من الهامش الحراري.

الطوبولوجيا ثلاثية المستويات والتصميم الحراري يحميان قدرة التحميل الكامل

يضيف المحول ثلاثي المستويات مستوى جهد متوسطاً. مع التعديل والتخطيط المناسبين، يمكنه إنتاج خطوات جهد تيار متردد أصغر من الترتيب ثنائي المستويات، مما يساعد في تقليل dv/dt الفعال وتموج التيار. لا تزال فائدته تعتمد على التعديل، واختيار المكونات، والتحكم في النقطة المحايدة، والتصميم المغناطيسي.

عند درجة حرارة محيطة 45 درجة مئوية، تحدد درجة حرارة وصلة IGBT، ودرجة حرارة المكثف، وارتفاع درجة حرارة المفاعل، وسعة المشتت الحراري، وتدفق الهواء، وأداء المروحة، وتراكم الغبار التشغيل المستمر بكامل الحمل. لا يمكن لاختبار وظيفي قصير إثبات الهامش الحراري.

يجب على YT Electric توثيق الظروف المحيطة، وخلوص التهوية، ومراقبة درجة الحرارة، وحد خفض القدرة أثناء التوضيح الفني.

يجب أن يبدأ الاختيار الهندسي بحدود تشغيل العميل

يبدأ التكوين الصحيح ببيانات الموقع: الجهد، والأسلاك، وملف تعريف الحمل، وطيف التوافقيات، وطلب القدرة غير الفعالة، وهدف PCC، وتفاعل المولد أو UPS، ودرجة الحرارة المحيطة، ومستوى الغبار، وخلوص التركيب. قد تتطلب النتيجة AHF، أو SVG، أو استراتيجية هجينة، أو التنسيق مع بنك مكثفات موجود.

حالة صناعية تمثيلية: ما يجب أن يثبته التحقيق

ضع في اعتبارك موقعاً تمثيلياً بجهد 400 فولت، ثلاثي الأطوار، رباعي الأسلاك مع معدات تعمل بمحركات التردد المتغير VFD وغرفة كهربائية دافئة. ترتفع ضوضاء الخزانة وتنخفض قدرة الخرج أثناء نوبة التحميل العالي على الرغم من أن السعة المثبتة تبدو كافية.

يقارن التحقيق تيار PCC، وإشارات CT، وسلوك ناقل التيار المستمر DC، ودرجات حرارة IGBT والمكثف، واهتزاز المفاعل، وتشغيل المروحة، وتدفق الهواء. قد تراجع الحل ترتيب CT، وهامش تشبع المفاعل، وقدرة تموج رابط التيار المستمر DC، أو التصميم الحراري للخزانة.

تحقق من خطأ التعويض، والاستجابة أثناء تغيرات الحمل، وارتفاع درجة الحرارة، وملاحظة الضوضاء، واستقرار التيار المستمر. بدون بيانات معتمدة، لا تدعِ نسبة تخفيض محددة، أو رقم كفاءة، أو اسم عميل.

الأسئلة الشائعة

هل يضمن التيار المقنن الأعلى أداءً أفضل لـ SVG أو AHF؟

لا. لا يؤكد التيار المقنن دقة الاستشعار، أو قدرة تموج رابط التيار المستمر (DC-link)، أو هامش تشبع المفاعل، أو التحمل الحراري. راجع حدود التصميم الكاملة.

ما هي المكونات التي تؤثر بشكل أكبر على الاستقرار طويل الأمد؟

تتطلب محولات التيار (CTs)، ووحدات IGBT ومشغلاتها، ومكثفات رابط التيار المستمر (DC-link)، ومفاعلات التوصيل، والمراوح، وقضبان التوصيل، وأجهزة الحماية مطابقة كهربائية وحرارية وميكانيكية.

هل يمكن للخزانة تحمل الحمل الكامل عند درجة حرارة 45 درجة مئوية؟

فقط عندما يحدد المورد الظروف المحيطة، والهامش الحراري، ومسار التهوية، ودرجات حرارة المكونات، وحدود خفض القدرة (derating) لهذا التركيب.

ما هي المعلومات المطلوبة للحصول على حل مخصص؟

قدم مخططاً أحادي الخط، وتفاصيل الجهد والتوصيلات، وسجل جودة الطاقة، وجدول الأحمال، وبيئة التركيب، وهدف القبول المطلوب.

الخلاصة: جودة المكونات هي أداء النظام

يجب تقييم أنظمة SVG و AHF كأنظمة إلكترونيات طاقة متكاملة، وليس كخزائن محددة فقط بالتيار المقنن. تحدد محولات التيار (CTs) المرجع، وتحدد وحدات IGBT ومشغلاتها استجابة التيار، وتعمل مكثفات رابط التيار المستمر (DC-link) على استقرار تبادل الطاقة، وتتحكم المفاعلات في التموج والضوضاء، ويحمي التصميم الحراري التشغيل المستمر.

تدعم YT Electric الاحتياجات القابلة للتخصيص بناءً على المخطط أحادي الخط، وسجل جودة الطاقة، وجدول الأحمال، وبيئة الموقع لتهيئة حل يوافق بين اختيار المكونات ودقة التعويض المطلوبة، وسرعة الاستجابة، والتحمل عند الحمل الكامل، والاستقرار طويل الأمد.
