من هدر الطاقة إلى ذكاء الطاقة: كيف تقوم AHF و SVG بتحويل أنظمة الطاقة الصناعية

لماذا يتحول التيار المشوه إلى هدر في الطاقة

يسحب محرك التردد المتغير (VFD) سداسي النبضات، أو المقوم، أو واجهة مزود الطاقة غير المنقطعة (UPS)، أو مصدر اللحام التيار على شكل نبضات بدلاً من موجة جيبية نظيفة. تحتوي تلك النبضات على مكونات توافقية مميزة، ويؤدي التشوه التوافقي الكلي الناتج إلى زيادة تيار الجذر التربيعي المتوسط (RMS) حتى عندما لا يتغير حمل الكيلوواط المفيد.

زيادة تيار RMS ترفع I²R فقد النحاس في الكابلات، وقضبان التوصيل، وملفات المحولات. كما يزيد الجهد التوافقي من تيارات الدوامة في المحولات والفقد الشارد، لذا يمكن أن يصل المحول إلى ارتفاع غير مقبول في درجة الحرارة قبل استهلاك كامل قدرته المقدرة بـ kVA.

التوافقيات الثلاثية، وخاصة التوافقي الثالث ومضاعفاته، هي تيارات ذات تسلسل صفري في نظام رباعي الأسلاك. وهي تتجمع في المحايد بدلاً من أن تلغي بعضها البعض، لذا يمكن أن يسخن المحايد أكثر من موصل الطور. يمكن لـ AHF رباعي الأسلاك تعويض هذا التيار عندما يبرر ذلك الطيف المقاس وتحميل المحايد.

تعمل مجموعة المكثفات التقليدية على تحسين معامل قدرة الإزاحة عند حمل مستقر نسبياً. وهي لا تزيل التيار التوافقي بشكل انتقائي، ويمكن أن تتفاعل معاوقتها مع حث النظام في المنبع. حيثما يوجد خطر الرنين أو حمل VFD متغير بسرعة، يجب على المهندسين فحص الطيف التوافقي، ومستوى تيار القصر، وتسلسل تبديل مجموعة المكثفات قبل إضافة kvar.

مقارنة بين AHF والترشيح السلبي و SVG

غالباً ما يتم تحديد AHF و SVG معاً لأن التيار التوافقي والتيار التفاعلي يمكن أن يحدثا عند نفس نقطة التوصيل المشتركة (PCC)، لكنهما يعالجان أجزاء مختلفة من شكل موجة التيار. يتبع الترتيب الصحيح التيار التوافقي المقاس، وتغير القدرة التفاعلية، ومستوى الجهد، ومتطلبات التكرارية، والظروف الحرارية.

تقوم AHF بأخذ عينات من تيار المغذي عبر محولات التيار (CTs)، وتفصل المكونات الأساسية والتفاعلية والتوافقية المختارة، ثم تأمر العاكس بحقن تيار تعويضي. يحدد موضع CT، وتسلسل الطور، والدقة، وإعدادات الاستجابة، وسعة التيار الاحتياطية النتيجة. لا يمكن للوحدة ذات الحجم الصغير تجاوز تصنيف تيار RMS الخاص بها.

تؤثر الطوبولوجيا على الإجهاد الكهربائي. تقسم طوبولوجيا المستويات الثلاثة كل خطوة جهد تبديل عبر مستويات أكثر من تصميم المستويين، مما يمكن أن يقلل من dv/dt، والتموج، وإجهاد جهد الجهاز. كما أنها تتطلب تحكماً أكثر تعقيداً وموازنة للجهد.

يقوم تعديل SPWM بتركيب شكل موجة التيار المطلوب. تعمل أخذ العينات المستقر، وتردد التبديل المناسب، وحلقة التحكم المضبوطة على تحسين دقة التتبع؛ تحقق من النتائج عند PCC بدلاً من شاشة وحدة التحكم. تعتبر IEEE 519 و IEC 61000 مراجع تخطيط، بينما يحكم حد المشروع أو المرافق القبول.

تحكم SVG: معامل القدرة والجهد هما مشكلتان في التحكم في التيار

عندما تغير محركات الحث، أو الرافعات، أو معدات الدرفلة، أو مجموعات VFD الكبيرة من حملها، يتغير تيار القدرة غير الفعالة المطلوب معها. قد تكون مرحلة المكثفات الثابتة صحيحة عند نقطة حمل معينة ومفرطة عند نقطة أخرى؛ إذ قد يؤدي فائض القدرة غير الفعالة السعوية (kvar) إلى دفع معامل القدرة نحو الحالة السعوية (leading) وخلق إجهاد ناتج عن التبديل.

يستخدم جهاز SVG عاكساً بمصدر جهد لحقن تيار قدرة غير فعالة سعوي أو حثي. ومن خلال التحكم في التيار بدلاً من تبديل مراحل المكثفات ميكانيكياً، يمكن للجهاز تتبع تغيرات الحمل بسرعة ودعم استقرار الجهد ضمن الحدود التي تفرضها معاوقة المصدر، وسعة المحول، وتصنيف الـ kvar الخاص به.

هذه القيمة ليست رقماً عالمياً لمعامل القدرة. يجب على فريق الموقع تسجيل قيم kW، وkvar، ومعامل القدرة، والجهد، وفترة الطلب، وحالة تشغيل المولد، وحالة بنك المكثفات عبر دورات إنتاج تمثيلية. يميز هذا السجل مشكلة القدرة غير الفعالة الحقيقية عن خطأ قياس التوافقيات أو مشكلة الجهد في المنبع.

مصفوفة الاختيار الهندسي لـ AHF و SVG

اختر السعة بناءً على تيار التوافقيات المقاس (RMS) وقيمة kvar الديناميكية، مع إضافة هامش فقط للنمو الموثق أو التكرارية. عند درجة حرارة محيطة تبلغ 45 درجة مئوية وبكامل الحمل، يجب أن تظل الخزانة مستوفية لحدود درجة حرارة الوصلة، وتدفق الهواء، وخفض التصنيف في ظل ظروف الغبار والارتفاع والتهوية الفعلية.

قد يناسب AHF ثلاثي المستويات التطبيقات التي تكون فيها جودة تيار الخرج، وإجهاد التبديل، والهامش الحراري أموراً مهمة، لكن الطوبولوجيا ليست اختصاراً. قارن تيار التعويض المقدر عند درجة الحرارة المحيطة المعلنة، وسياسة الحمل الزائد، ونطاق رتب التوافقيات، ومتطلبات CT، وحماية الخزانة، والوصول للخدمة. بالنسبة للطاقة العالية أو تقلبات الجهد المتوسط، فكر في دراسة STATCOM.

حالة ميدانية عالمية تمثيلية: خط VFD بجهد 480 V في جنوب شرق آسيا

هذا سيناريو تمثيلي، وليس مشروع عميل مسمى أو تقرير اختبار. يدير مصنع نسيج مركز تحكم في المحركات (MCC) بجهد 480 V مع محركات غزل ومعالجة هواء تعمل بـ VFD؛ حيث تقوم عمليات الإنتاج بتبديل بنك المكثفات بشكل متكرر، بينما تبلغ الصيانة عن وجود نهايات محايدة ساخنة ورحلات فصل متقطعة.

يسجل التحقيق جهد وتيار PCC، وتحميل الطور والمحايد، وTHDi، وحالة المكثف، ودرجة حرارة المحول، وجدول VFD. ويشير التحقيق إلى تغير التيار غير الخطي والتحميل بتسلسل صفري، وليس مجرد عدم كفاية kvar المكثفات.

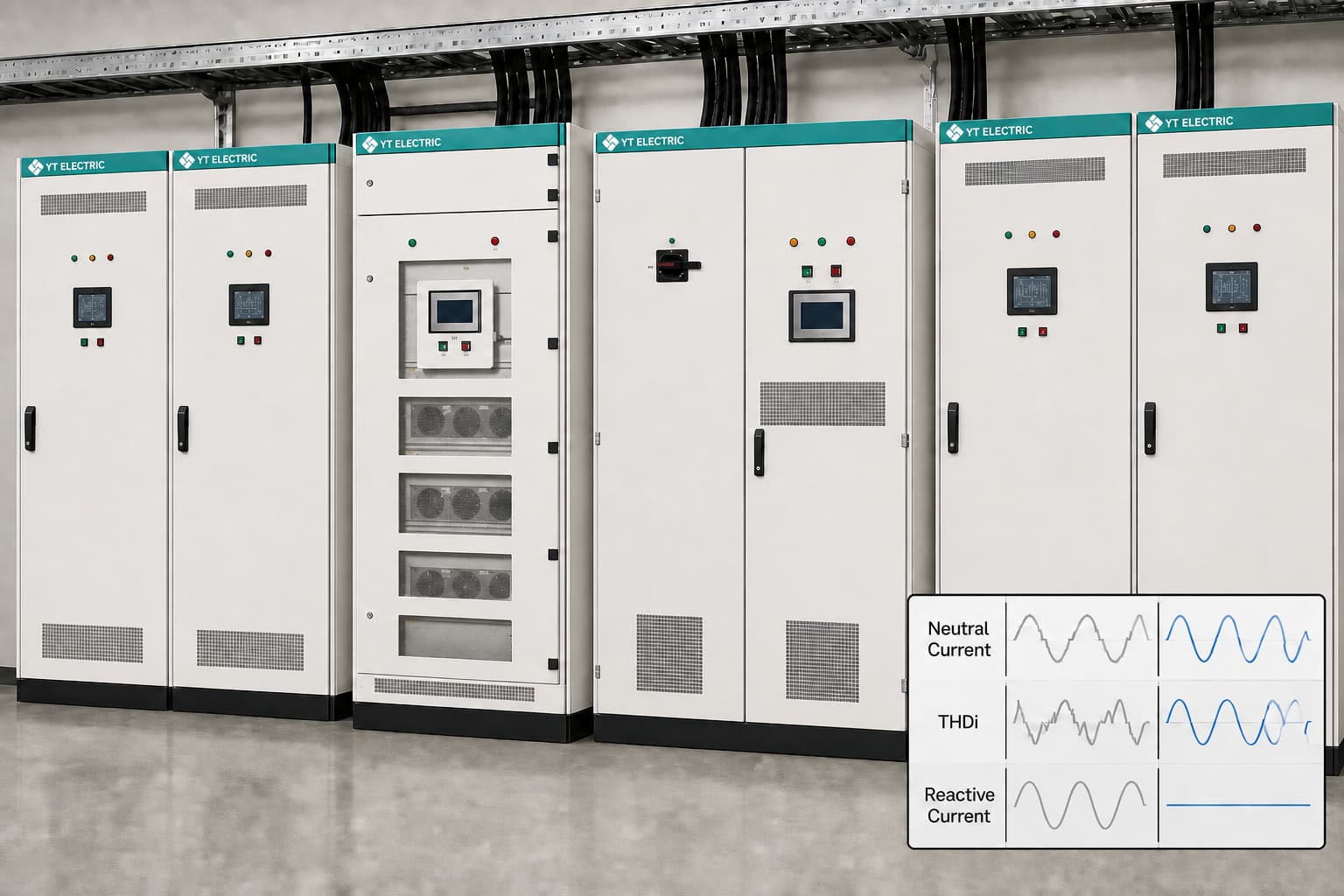

يقترح المقترح وضع AHF رباعي الأسلاك عند ناقل MCC، تم تكوينه بناءً على رتب التوافقيات المقاسة وتيار المحايد، واستخدام SVG فقط عندما يؤكد الـ kvar المسجل وجود طلب ديناميكي. راجع قطبية CT، وتنسيق القواطع، وتصنيف قصر الدائرة، وتفاعل بنك المكثفات، والتهوية، والعزل.

بعد التشغيل، قارن النتائج مع أهداف PCC المتفق عليها مسبقاً لـ THDi، وتيار المحايد، ومعامل القدرة، وتباين الجهد تحت نفس تسلسل الإنتاج. يجب أن يسجل عداد الموقع النتيجة الفعلية مقابل حدود المشروع والشبكة المعمول بها.

الأسئلة الشائعة

كيف يجب على المهندس تحديد حجم مرشح التوافقيات النشط (Active Harmonic Filter)؟

ابدأ بتيار التوافقيات المسجل عند موقع CT، وليس لوحة اسم المحول أو مجموع تصنيفات VFD. قم بتضمين الحمل المتزامن، ورتب التوافقيات المطلوبة، وتيار المحايد رباعي الأسلاك، وإضافات الحمل الموثقة، وأي وظيفة للتيار غير الفعال.

هل يمكن تركيب AHF أو SVG دون إيقاف الإنتاج؟

يتطلب التركيب عادةً نافذة عزل مخططة لتوصيل الناقل، وتركيب CT، وفحوصات الحماية، والتشغيل. يمكن أن يقلل التركيب على مراحل من الاضطراب، لكن طريقة العمل الكهربائي، وإجراءات القفل، وترتيب المغذي المتاح هي التي تحدد متطلبات الانقطاع الفعلية.

هل تتطلب أنظمة AHF و SVG و STATCOM صيانة دورية؟

إنها تتطلب فحصاً مخططاً له بدلاً من الاستبدال المتكرر للمكونات. تحقق من مسارات التهوية، والمراوح، والمرشحات (حيثما وجدت)، ونهايات الكابلات، ودوائر محولات التيار (CT)، وإنذارات وحدة التحكم، وتفاعل بنك المكثفات، والظروف الحرارية المسجلة وفقاً لوثائق المنتج وإجراءات الصيانة في الموقع.

هل يمكن لهذه الأنظمة العمل مع بنوك المكثفات أو وحدات UPS أو المولدات الموجودة؟

نعم، إذا كانت المراجعة الهندسية تغطي تنسيق التحكم والحماية. يجب أن تتحقق المراجعة من مخاطر رنين المكثفات، وتوافق UPS، وسلوك منظم جهد المولد، ومعاوقة المصدر، ومواقع محولات التيار (CT)، والتسلسل المستخدم عند تحول الموقع بين مصدر الطاقة الرئيسي والمولد.

الخلاصة: من الإصلاحات التفاعلية إلى التحكم المدروس في جودة الطاقة

يجب اختيار مرشح التوافقيات النشط (AHF) كنظام مدروس لتعويض التيار، وليس كخزانة عامة تُضاف بعد حدوث عطل. يضيف SVG تعويضاً ديناميكياً للطاقة غير الفعالة حيث يدعم الطلب المسجل بـ kvar وسلوك الجهد الاستثمار، بينما يصبح STATCOM ذا صلة عندما تكون هناك حاجة إلى تثبيت الجهد عند مستويات طاقة أو جهد أعلى.

يمكن لـ YT Electric مراجعة المخططات أحادية الخط، وسجلات التوافقيات، والظروف المحيطة، ومتطلبات نقطة التوصيل المشتركة (PCC) قبل التوصية بسعة AHF أو SVG أو STATCOM. أرسل القياسات للحصول على تقييم خاص بالموقع وقائمة مراجعة التشغيل.
