هل يمكن للوحة APFC العمل بطاقة المولد؟ ماذا يحدث أثناء انقطاع التيار الكهربائي؟

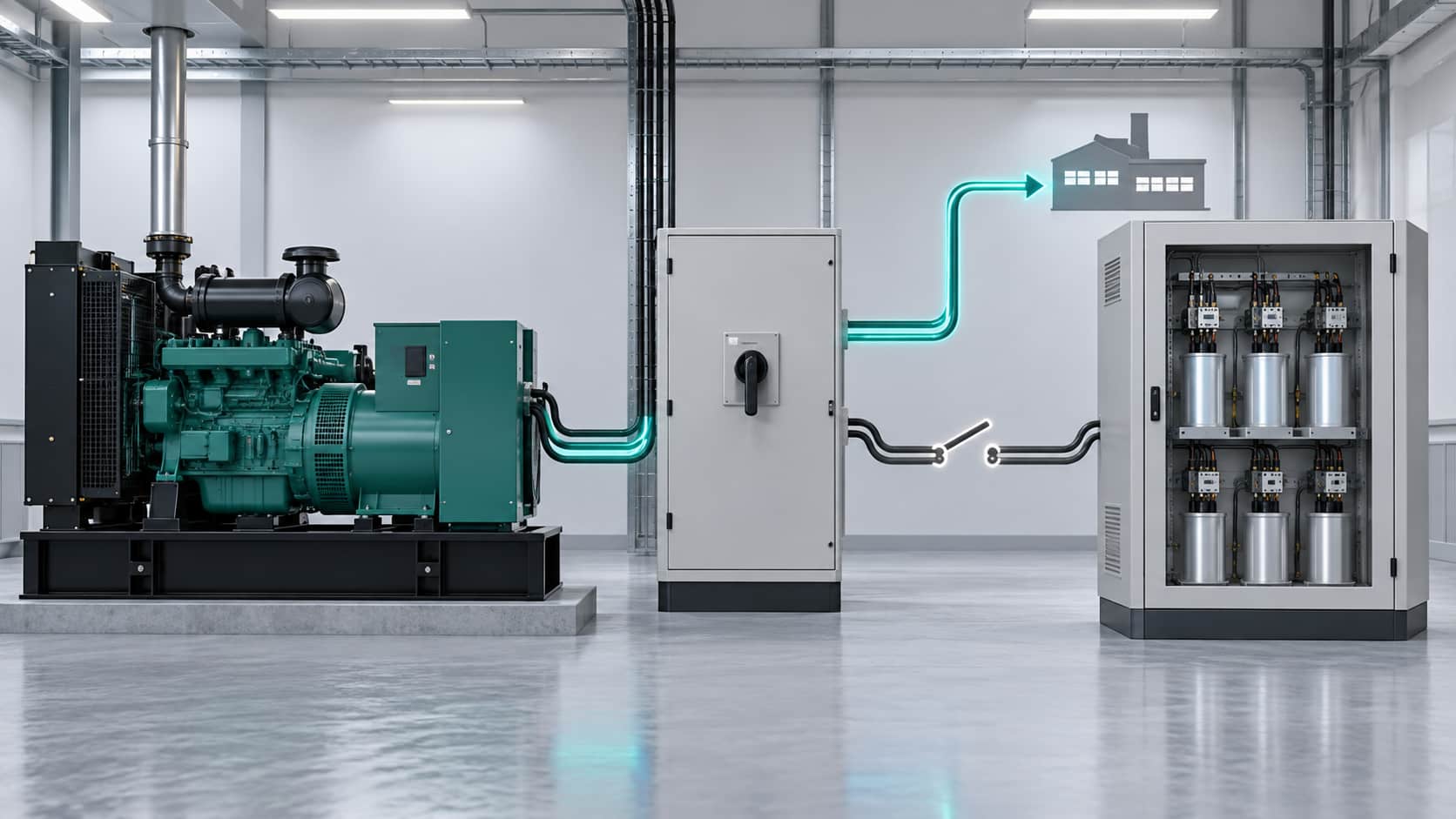

قد تعمل لوحة تصحيح معامل القدرة التلقائي (APFC) بشكل طبيعي على طاقة المرافق. أثناء انقطاع التيار، يقوم مفتاح التحويل بتوصيل مولد احتياطي، مما يترك تلك اللوحة على مصدر كهربائي مختلف تماماً.
إذا تم تبديل مراحل المكثفات في الوقت الخطأ، فقد يواجه المولد معامل قدرة متقدماً، أو جهداً غير مستقر، أو تدفقاً عكسياً للقدرة غير الفعالة. قد تكون وحدات تحكم APFC المصممة لظروف المرافق غير مناسبة عند العمل بطاقة المولد.
يطلب العديد من المصنعين فصل بنك المكثفات أثناء تشغيل المولد. أي استثناء يتطلب موافقة الشركة المصنعة ومراجعة هندسية خاصة بالموقع.
تقوم APFC بتبديل مراحل المكثفات لتوفير القدرة غير الفعالة للأحمال الحثية. عادة ما تكون المرافق مصدراً قوياً للجهد؛ بينما يتمتع المولد الاحتياطي بقدرة أقل على امتصاص القدرة غير الفعالة السعوية الزائدة أو التعامل مع التغيرات المفاجئة.
تختلف أحمال الانقطاع أيضاً. قد يتم إيقاف تشغيل المعدات غير الأساسية، وقد تبدأ المحركات في تسلسل آخر، وقد يحمل المولد في البداية حملاً ضئيلاً. يمكن أن تكون مرحلة المكثف بحجم المرافق مفرطة في ظل هذه الظروف.
قد تظل وحدة التحكم تأمر بمرحلة ما، لكن ذلك لا يثبت التوافق مع المولد.
إذا كانت المراحل المتصلة توفر قدرة غير فعالة أكثر مما تحتاجه أحمال الطوارئ، يرى المولد حملاً متقدماً، يظهر أحياناً كـ kVAr سالب أو عكسي. قد يواجه المولد أو منظم الجهد صعوبة، وقد تتعثر الحماية.
يزداد الخطر عند الحمل الخفيف أو عندما يتوقف محرك كبير بينما تظل مراحل المكثف الخاصة به متصلة.
يؤدي تبديل المكثفات إلى تغيير القدرة غير الفعالة بشكل مفاجئ. على المولد، قد تكون استجابة الجهد أكبر مما هي عليه في إمدادات المرافق. يعتمد ذلك على تصميم المولد، وتصنيف المرحلة، والأحمال المتصلة.
يضيف التبديل المتكرر للمراحل أيضاً إلى عمليات بدء تشغيل المحرك العادية والتقاط الحمل.
تتغير معاوقة المصدر بعد التحويل. يمكن أن تتفاعل المكثفات مع حث النظام والتوافقيات من المحركات، ووحدات UPS، والمقومات. قد يتصرف البنك المقبول في إمدادات المرافق بشكل مختلف على المولد.
قد تعالج المفاعلات غير المضبوطة الرنين، ولكن ليس معامل القدرة المتقدم أو التوافق مع المولد.
| مرحلة التشغيل | ما قد يحدث إذا ظلت APFC نشطة | ما يجب أن يتحقق منه التصميم |
|---|---|---|
| إمدادات المرافق قبل الانقطاع | تتبع مراحل المكثفات طلب المصنع العادي | الهدف العادي، وأحجام المراحل، والظروف التوافقية |
| التحويل إلى المولد | تظل المراحل المتصلة سابقاً قيد التشغيل أو يعاد توصيلها | فصل جميع المراحل المطلوبة قبل التقاط المولد |
| المولد يعمل بحمل خفيف | تتجاوز المكثفات الطلب الحثي المتبقي | kVAr المولد، واتجاه معامل القدرة، والجهد |
| بدء أو توقف أحمال الطوارئ | تقوم وحدة التحكم بتبديل مراحل كبيرة أثناء تغيرات الحمل | استجابة المولد وأي منطق معتمد لوضع المولد |
| العودة إلى المرافق | تستأنف APFC العمل قبل استقرار المصدر والحمل | تسلسل إعادة التوصيل وسلوك إعادة تشغيل وحدة التحكم |
حالة البنك مهمة طوال فترة التحويل، وليس فقط أثناء التشغيل المستقر.
بالنسبة للعديد من التركيبات القياسية، نعم. يجب تثبيط بنك APFC قبل التحويل، باتباع تعليمات الشركة المصنعة. توفر بعض المنتجات مدخل حالة المولد لهذا الغرض.
قد تشكل حالة مفتاح التحويل جزءاً من نظام التعشيق، ولكن يجب على الموظفين المؤهلين تصميم توقيته والتحقق منه. لا تفترض أن وحدة تحكم APFC تتعرف على تغيير المصدر من تلقاء نفسها.
راجع أيضاً العودة إلى طاقة المرافق: يجب ألا تعيد المراحل الاتصال إلا بعد استعادة الظروف المطلوبة.
يجب أن يستخدم مخطط التحكم مؤشراً يمكن الاعتماد عليه للمصدر الذي يغذي المنشأة. عند توقع تشغيل المولد، يجب أن يمنع توصيل مراحل المكثفات غير المصرح بها، وأن يؤكد أن المراحل المتصلة بالفعل قد تم فصلها. يجب أن يظل هذا النظام فعالاً طوال فترة انقطاع التيار، حتى مع بدء وتوقف الأحمال الأساسية.
عند عودة طاقة المرافق، يجب أن يتبع النظام تسلسل إعادة التوصيل الخاص بالمعدات بدلاً من تطبيق كل مرحلة متاحة على الفور. يمكن أن يساعد التنبيه أو مؤشر الحالة المشغلين في تحديد البنك الذي فشل في الفصل كما هو مقصود.
تختلف الطريقة حسب اللوحة ومعدات التحويل. يوفر بعض المصنعين مدخلاً مخصصاً للمولد؛ بينما يحدد آخرون ترتيب تحكم خارجي. الغرض هو تغيير موثق لوضع التشغيل، وليس مجرد تعليمات يدوية يجب تذكرها أثناء الطوارئ.
أحياناً، ولكن الأمر يتطلب هندسة متعمدة. قد تفرض المحركات الكبيرة طلباً تفاعلياً كافياً للحد من قدرة المولد بـ kVA. قد يساعد التعويض المحدود إذا سمحت الشركة المصنعة للمولد بذلك، وكانت عناصر التحكم تمنع معامل القدرة المتقدم.
يجب أن تحدد المراجعة الهندسية ما يلي:
نطاق معامل القدرة المتقدم والمتأخر المسموح به للمولد
الحد الأدنى والأقصى لأحمال الطوارئ بـ kW و kVAr
أصغر خطوة مكثف يمكن توصيلها بأمان
ما إذا كانت المراحل محظورة أثناء التحويل وبدء تشغيل المحرك
سلوك منظم الجهد عند توصيل المراحل أو فصلها
ظروف التوافقيات والرنين في وضع المولد
كيفية استجابة اللوحة لخطأ أو فقدان إشارة حالة المولد
قد تكون النتيجة إبقاء APFC متوقفاً، أو السماح بمراحل مختارة، أو تغيير تسلسل التحميل، أو استخدام جهاز هندسي آخر. يوفر SVG تعويضاً متغيراً ولكنه يتطلب أيضاً فحوصات توافق خاصة بالمولد.
قد تظهر مشكلة متعلقة بـ APFC على شكل ارتفاع في الجهد مباشرة بعد التحويل، أو تبديل متكرر لمراحل المكثفات، أو تحول مفاجئ إلى معامل قدرة متقدم، أو إنذار من المولد مرتبط بالقدرة التفاعلية. قد تحدث مشكلة أيضاً عند إيقاف تشغيل محرك كبير وترك المكثفات متصلة بحمل متبقي أصغر بكثير.
هذه العلامات لا تثبت أن بنك APFC هو السبب الوحيد. قارن سجل أحداث المولد، وأوامر وحدة التحكم، وملاحظات المرحلة، والقياسات الكهربائية في نفس الوقت. هذا الجدول الزمني أكثر فائدة من تعديل هدف معامل القدرة بناءً على قراءة شاشة واحدة.
راجع أدلة المولد و APFC، ثم تأكد مما يحدث لكل مرحلة أثناء اختبار التحويل الخاضع للرقابة.
سجل الجهد، والتردد، و kW، و kVAr، واتجاه معامل القدرة، وحالة المرحلة عند التحويل، والحمل الخفيف، والتقاط الحمل، والعودة. صحح أي تسلسل يتعارض مع تعليمات الشركة المصنعة.
يجب ألا يقوم بهذا العمل إلا الموظفون المؤهلون. يمكن للمكثفات الاحتفاظ بشحنة خطيرة، وشاشة وحدة التحكم لا تثبت العزل.
ليس بدون التحقق من تعليمات كلا المصنعين. تتطلب العديد من التركيبات منع وضع المولد أو فصله.
ليس دائماً. عقوبات المرافق غير ذات صلة أثناء تشغيل المولد، لكن سعة المولد والجهد لا يزالان مهمين. أضف التصحيح فقط إذا كان التصميم يسمح بذلك.
لا. يعالج الضبط غير المتوافق (Detuning) خطر رنين معيناً. وهو لا يمنع بحد ذاته التعويض الزائد، أو عكس kVAr، أو تسلسل تبديل مكثفات غير مناسب.
لا. يعتبر SVG أكثر مرونة، ولكن توافقه مع المولد، ومنظم الجهد، والحمل لا يزال يتطلب دراسة.
لوحة APFC التي تعمل بشكل جيد على طاقة المرافق لا ينبغي أن تقوم بتبديل المراحل تلقائياً على مصدر المولد. تختلف أحمال الطوارئ وقدرة المولد عن الخدمة العادية.
اتبع تعليمات الشركة المصنعة، وتحقق من تعشيق التحويل، وقم بقياس كل مرحلة تشغيل. إذا كان التعويض مطلوباً، فصممه خصيصاً لوضع المولد.
يمكن لـ YT Electric مراجعة لوحة APFC الخاصة بك، وقياسات وضع المولد، وتسلسل التحويل للمساعدة في تحديد ترتيب تصحيح معامل القدرة المناسب لكل من التشغيل العادي والاحتياطي.
