لوحة تصحيح معامل القدرة التلقائي (APFC) مقابل بنك المكثفات الثابت مقابل مولد التيار الساكن (SVG): متى تكون لوحة APFC كافية؟

لوحة APFC مقابل بنك المكثفات الثابت مقابل SVG: متى تكون APFC كافية؟

يمكن لبنك المكثفات الثابت تحسين معامل القدرة اقتصاديًا عندما يظل حمل المنشأة ثابتًا تقريبًا. ولكن عندما تتغير دورات المحركات أو يتغير الإنتاج حسب الوردية، فقد يكون تعويضه قليلًا جدًا عند ذروة الحمل وكبيرًا جدًا أثناء الليل.

يتبع مولد القدرة غير الفعالة الساكن (SVG) الكامل التغيرات السريعة، ولكن قد يصعب تبرير تكلفته الأولية الأعلى للأحمال المتغيرة بشكل معتدل. تسد لوحة تصحيح معامل القدرة التلقائي (APFC) الفجوة عن طريق تبديل مراحل المكثفات مع تغير الطلب.

السؤال هو ما إذا كانت سرعة ودقة APFC تتناسب مع الحمل الفعلي.

ما الفرق بين بنك المكثفات ولوحة APFC؟

لوحة APFC ليست منفصلة عن تقنية بنك المكثفات. إنها عادةً بنك مكثفات مبدل مزود بوحدة تحكم، ومحول تيار (CT)، وحماية، وعدة مراحل.

تركز هذه المقالة على APFC التقليدي المبدل بواسطة الموصلات. يمكن للوحات المبدلة بواسطة الثايرستور الاستجابة بشكل أسرع، لكنها لا تزال تغير التعويض على مراحل.

يوفر البنك الثابت نفس القدرة غير الفعالة تقريبًا عند توصيله. تقوم وحدة تحكم APFC بتوصيل أو فصل المراحل مع تغير الطلب، مما يتجنب التعويض غير الضروري عند الحمل المنخفض.

على سبيل المثال، يمكن لـ APFC إزالة المراحل عند توقف المضخات أثناء الليل وإعادتها عند استئناف الإنتاج.

أين يتناسب SVG؟

يستخدم SVG إلكترونيات القدرة للحصول على قدرة غير فعالة قابلة للتعديل باستمرار. إنه يتبع المتطلبات المقاسة بدلاً من اختيار خطوات ثابتة. يمكنه توفير تعويض سعوي أو امتصاص القدرة غير الفعالة السعوية الزائدة، وفقًا لتصنيفه.

يعد SVG ذا قيمة عندما يتغير الطلب بشكل أسرع مما يمكن للوحة APFC تبديله، أو عندما تكون هناك حاجة لتصحيح دقيق، أو عند حدوث معامل قدرة متقدم ومتأخر.

بالنسبة للتغيرات التدريجية، قد توفر مراحل المكثفات التلقائية تصحيحًا كافيًا بتكلفة أولية أقل من SVG كامل مماثل. قارن التكاليف الخاصة بالمشروع.

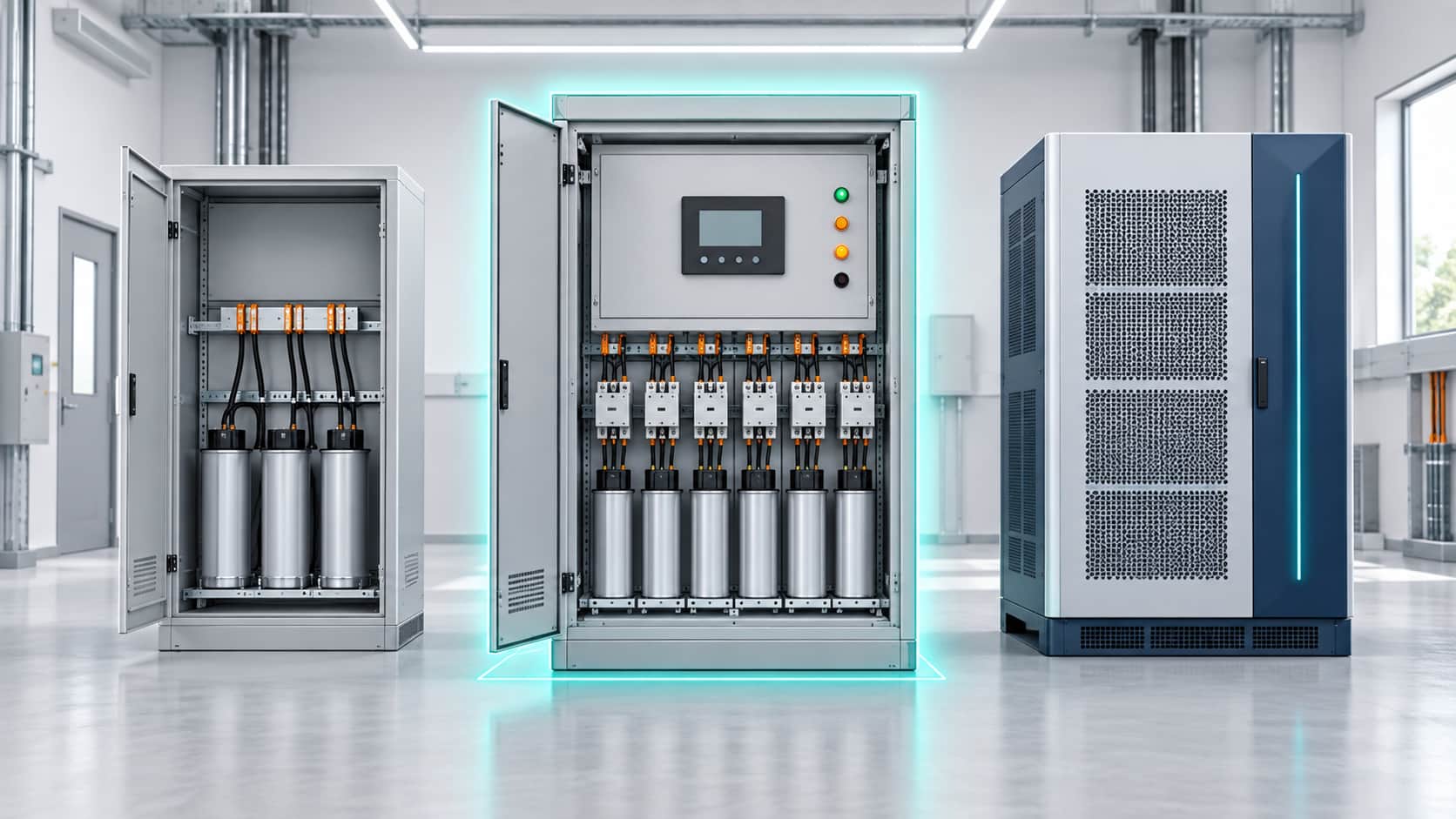

نظرة عامة على البنك الثابت، ولوحة APFC، وSVG

يمكن أن يؤدي التكوين، وإلغاء الضبط، والتركيب، والسعة إلى تغيير التكلفة والأداء الفعليين.

متى يكون APFC هو الحل الوسط الذكي؟

يناسب APFC الأحمال التي تتغير ولكنها لا تتطلب تصحيحاً لحظياً، مثل نوبات الإنتاج، أو أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) المرحلية، أو مجموعات المحركات الدورية.

تختار وحدة التحكم المراحل المطلوبة، مما يحافظ على معامل القدرة أقرب إلى الهدف مع تقليل التعويض الزائد عند الأحمال الخفيفة. ولا يحتاج المصنع إلى دفع تكاليف سعة SVG غير المستخدمة.

تعتبر لوحة APFC مرشحاً قوياً عندما:

• يتغير الطلب التفاعلي، ولكن ليس بسرعة كبيرة بالنسبة للخطوات المبدلة

• تتمثل المشكلة الرئيسية في تأخر معامل قدرة الإزاحة

• تطبق شركة المرافق رسوماً على معامل القدرة أو الطاقة التفاعلية

• تؤدي مجموعة المكثفات الثابتة إلى تعويض زائد عند الحمل المنخفض أو تعويض ناقص عند ذروة الحمل

• يمكن تصحيح الموقع باستخدام أحجام خطوات مكثفات عملية

• تم تقييم مستويات التوافقيات وخطر الرنين

النقطة الأخيرة مهمة. يجعل APFC مجموعة المكثفات تلقائية؛ لكنه لا يجعل المكثفات محصنة ضد التوافقيات.

متى يكون APFC غير كافٍ؟

لا يمكن لـ APFC سوى تبديل مراحله المتاحة. قد تتسبب الخطوة الدنيا كبيرة الحجم في حدوث تصحيح ناقص أو زائد. قد تغير آلة اللحام، أو الرافعة، أو المصعد الطلب قبل أن تستجيب اللوحة.

لا يمكن لمراحل المكثفات امتصاص القدرة التفاعلية السعوية. لن تحل المزيد من المراحل مشكلة معامل القدرة المتقدم المستمر.

التوافقيات هي قيد آخر. يمكن للمحركات، والمقومات، وأنظمة UPS إنشاء تيارات تتفاعل مع المكثفات ومحاثة النظام. قد تكون مجموعة APFC المضبوطة مناسبة بعد إجراء دراسة، لكن التبديل لا يزيل التيار التوافقي. قد يتطلب تقليل التوافقيات مرشحاً توافقياً نشطاً، وليس مجرد SVG.

ما الذي يجب عليك التحقق منه قبل ترقية مجموعة ثابتة؟

سجل الطلب التفاعلي أثناء ذروة الإنتاج، ونوبات الحمل المنخفض، وعطلات نهاية الأسبوع. راجع فاتورة المرافق لمعرفة هدف معامل القدرة والغرامات.

يجب أن تشمل القياسات ما يلي:

• القدرة النشطة، والقدرة التفاعلية، ومعامل القدرة بمرور الوقت

• الحد الأدنى والأقصى للطلب التفاعلي الحثي

• أي فترات لمعامل القدرة المتقدم

• تشوه التيار والجهد التوافقي

• تصنيفات المكثفات الحالية، وحالتها، وترتيب التبديل

• تحميل المحول، وجهد النظام، ومساحة التركيب

توضح هذه البيانات ما إذا كان يمكن تحويل المجموعة إلى APFC أو ما إذا كانت تحتاج إلى مراحل جديدة، أو إلغاء ضبط، أو SVG. كما أنها تحدد الحد الأدنى لحجم الخطوة.

قارن التكلفة المركبة، بما في ذلك محولات التيار (CTs)، والحماية، وإلغاء الضبط، والتشغيل، والصيانة. لا قيمة تذكر لسعر خزانة منخفض إذا فشل النظام في تحقيق هدفه.

كيف يجب أن تقارن الاستثمار؟

لا يهم فرق السعر إلا إذا حقق كل خيار نفس الهدف المقاس. اطلب من الموردين تحديد معامل القدرة المستهدف، ونطاق التشغيل، ومتطلبات الاستجابة، والافتراضات الكامنة وراء سعة kVAr المقتبسة. قد يكون للمجموعة الثابتة أقل سعر شراء ولكنها تترك التعويض الزائد عند الحمل المنخفض دون حل. تكلف لوحة APFC أكثر لأنها تضيف الاستشعار، والتحكم، والتبديل، ومع ذلك يمكنها تجنب شراء SVG كامل عندما تكون التغييرات بطيئة بما يكفي لخطوات المكثفات.

بالنسبة للحالة المالية، افصل الشراء الأولي عن التكاليف الجارية. احسب تكلفة استبدال المكثف والموصل، والوصول للصيانة، وأعمال التركيب، وعمر التشغيل المتوقع. ثم قارن أي غرامات تعريفة أو قيود سعة يمكن للنظام معالجتها فعلياً. لا يضمن APFC تقليل الكيلوواط/ساعة المفوترة؛ تعتمد قيمته على حمل الموقع والتعريفة.

الأسئلة الشائعة

هل لوحة APFC هي نفسها مجموعة المكثفات؟

تحتوي لوحة APFC عادةً على مجموعة مكثفات، ولكنها تضيف تحكماً تلقائياً ومراحل مبدلة. توفر المجموعة الثابتة كمية ثابتة من التعويض أثناء توصيلها؛ بينما تغير لوحة APFC الكمية المتصلة مع تغير الحمل.

هل APFC أرخص دائماً من SVG؟

عادةً ما تكون مجموعة المكثفات ذات التبديل التلقائي أقل تكلفة من حيث المعدات الأولية مقارنةً بـ SVG كامل ذي سعة مماثلة، ولكن ليس في كل التكوينات. تؤثر المفاعلات غير المضبوطة (Detuning)، ومعدات التبديل، والصيانة، والتركيب على هذه المقارنة.

هل يمكن للوحة APFC إزالة التوافقيات؟

لا. وظيفتها الأساسية هي تعويض القدرة غير الفعالة. يمكن للمفاعلات غير المضبوطة تقليل خطر الرنين، ولكن يتم استخدام مرشح توافقي نشط عندما يجب تقليل تيار التوافقيات نفسه.

هل يمكن ترقية مجموعة مكثفات ثابتة موجودة إلى APFC؟

أحياناً. يجب أن تكون المكثفات مناسبة للتبديل المرحلي ويجب التحقق من حالتها. تتطلب الترقية أيضاً محول تيار (CT) في موقع صحيح، ووحدة تحكم، وأجهزة تبديل، وحماية، وتقييماً للتوافقيات وأحجام الخطوات.

الخلاصة

بالنسبة للحمل المستقر، قد تكون مجموعة المكثفات الثابتة كافية. عندما يتغير الطلب على مدار يوم العمل، يمكن أن تكون لوحة APFC ترقية اقتصادية: فهي تستخدم خطوات المكثفات بذكاء أكبر دون الحاجة إلى القدرة الكاملة لـ SVG. قد تبرر ظروف القدرة غير الفعالة السريعة أو غير المتوقعة أو المتقدمة استخدام SVG بدلاً من ذلك.

يبدأ الخيار الأفضل بملف تعريف الحمل، وليس بملصق المنتج. إذا لم تعد مجموعتك الثابتة تحافظ على معامل القدرة المطلوب، يمكن لـ YT Electric مراجعة قياساتك والتوصية بما إذا كان APFC أو SVG أو أي تكوين آخر يناسب منشأتك.
