المعايير ووثائق الشهادات في اختيار جودة الطاقة: المعنى والدليل

وثائق الشهادات في اختيار جودة الطاقة: المعنى والدليل

يتلقى مهندس المشترياتمرشح التوافقيات النشطعرض سعر مرفق به شهادة مطابقة. تشير الشهادة إلى فئة منتجات، بينما يحدد عرض السعر جهدًا كهربائيًا مختلفًا، وتصنيفًا للتيار، وتصميمًا للهيكل، وظروفًا بيئية مختلفة، وترتيبًا مختلفًا للمغذيات. السؤال الصحيح ليس "هل لدى المورد شهادة؟" بل "هل يستطيع المورد ربط هذا الهيكل المعروض بملفه التنظيمي، وأدلة التصميم، وسجل فحص المصنع، وخطة قبول المشروع؟"

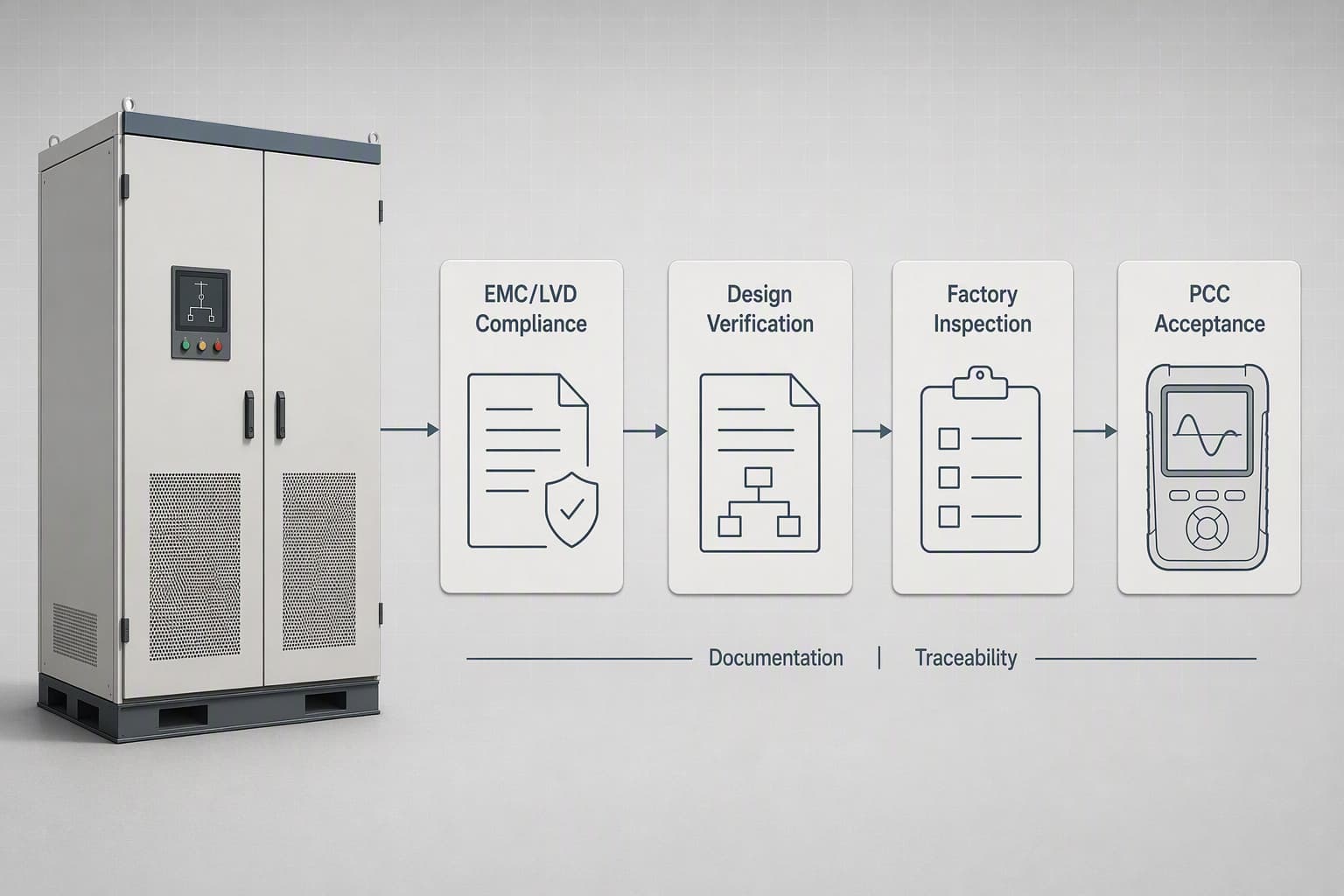

تجيب وثائق جودة الطاقة على هذا السؤال.AHF، APF،SVGوبالنسبة لمجموعات الإلكترونيات ذات الصلة، لا يمكن لوثيقة واحدة إثبات جودة كل جزء من المنتج. لذا، يُنصح بإجراء مراجعة شاملة تفصل بين أربعة مستويات: الامتثال للوائح، والتحقق من التصميم التمثيلي، ومراقبة المصنع لكل وحدة على حدة، وقبول النظام المُركّب.

يُعدّ هذا التمييز عمليًا في المصانع التي تعتمد بكثافة على محركات التردد المتغير. قد تدعم وثيقة على مستوى السلسلة مسار الامتثال لمعايير التوافق الكهرومغناطيسي/الجهد المنخفض، لكنها لا تُثبت أن خزانة 480 فولت أو 690 فولت المقترحة تحتوي على واجهة محول التيار الصحيحة، والترتيب الحراري المناسب، وقدرة التيار المحايد، وتنسيق الحماية، أو إعدادات التشغيل اللازمة للحمل الفعلي.

كيفية قراءة وثائق جودة الطاقة قبل الاختيار

1. وثائق الامتثال: ما هي سلسلة المنتجات والنطاق القانوني المذكور؟

تحدد وثائق الامتثال المسار التنظيمي المحدد لسلسلة منتجات معينة. تغطي شهادات الامتثال لمعيار FQC المقدمة من شركة YT Electric سلسلتي AHF/APF وSVG/ASVG المدرجتين، وتشير إلى توجيه EMC 2014/30/EU وتوجيه الجهد المنخفض 2014/35/EU، وتسرد المعايير المطبقة بما في ذلك EN IEC 62477-1 وسلسلة EN IEC 61000-6 وEN IEC 61439-1.

هذا دليل ذو قيمة، ولكن ينبغي على المشترين عدم تفسيره بشكل خاطئ. تنص الشهادة على أن أساس اعتمادها هو إعلان المطابقة الصادر عن الشركة المصنعة والوثائق الفنية المقدمة. وهي تدعم مسارًا موثقًا للامتثال لمعايير التوافق الكهرومغناطيسي/الجهد المنخفض للسلسلة المذكورة؛ وليست تقرير إصدار من المصنع مرقمًا تسلسليًا، أو نتيجة أداء موقع، أو تقريرًا معمليًا يوضح جميع تكوينات المشروع.

ينبغي على المشتري التحقق من اسم سلسلة المنتج، ونطاق الجهد، والتطبيق المقصود، وصحة الوثائق قبل إدراجها في ملف المناقصة. في حال اختلاف الخزانة المختارة اختلافًا جوهريًا عن نطاق الوثائق، يُنصح بطلب مراجعة مكتوبة للتكوين بدلًا من الاعتماد على عنوان الشهادة.

2. دعم اختبار النوع أو التحقق من التصميم: هل التصميم التمثيلي ذو صلة؟

يُعنى اختبار النوع والتحقق من التصميم بالتصميم النموذجي، وليس بكل خزانة مستقبلية تلقائيًا. ووفقًا للمعايير المعمول بها ونطاق المشروع، قد تتناول الأدلة قوة العزل الكهربائي، والربط الوقائي، وارتفاع درجة الحرارة، وبنية الغلاف، وسلوك التوافق الكهرومغناطيسي، والأداء الوظيفي، أو غيرها من متطلبات التصميم المحددة.

يجب التحقق من التغطية، وليس افتراضها. يمكن أن يؤثر الجهد والتيار المقنن وسعة التعويض وأبعاد العلبة ومسار التبريد وتصنيف الحماية من دخول الماء والغبار (IP) والجهاز الداخل وترتيب قضبان التوصيل وبنية التحكم ومكونات الطاقة الرئيسية على السلوك الكهربائي أو الحراري أو الميكانيكي.

بإمكان الشركة توفير وثائق اختبار النوع أو التحقق من التصميم المناسبة وفقًا للنموذج المُختار وتكوين المشروع. وهذا يُسهم في مراجعة هندسية للحل المقترح دون الادعاء غير المُثبت بأن جميع خيارات السعة والخزائن تتمتع بتغطية اختبار مُتماثلة.

3. مراقبة جودة المصنع: هل تم بناء هذه الوحدة التي تم تسليمها وإطلاقها بشكل صحيح؟

قد يكون التصميم النموذجي صالحًا حتى لو تم تجميع خزانة معينة بشكل غير صحيح. فقد يؤثر توصيل الطاقة غير المحكم، أو عكس قطبية محول التيار، أو توصيل الأسلاك المساعدة بشكل غير صحيح، أو إعداد البرامج الثابتة غير المناسب، أو فقدان الملصق، على التشغيل حتى لو كان لدى عائلة المنتج ملف امتثال.

تُسدّ مراقبة الجودة في المصنع هذه الثغرة. بالنسبة لكل جهاز مشروع، يجب أن يُحدد السجل المطلوب الطراز، والرقم التسلسلي، وتاريخ الفحص، والبنود التي تم فحصها، والنتيجة، والمفتش. يمكن أن تشمل خطة الفحص المتفق عليها المظهر، والأسلاك، واستمرارية التأريض الوقائي، وفحوصات العزل أو العازل الكهربائي عند الاقتضاء، ووظيفة التشغيل، وأجهزة الإنذار، والاتصالات، ومنطق محول التيار، والتحقق من لوحة البيانات.

لا يُغني فحص المصنع عن أدلة اختبار النوع. فهو يُثبت أن الوحدة المُسلّمة قد خضعت للفحص وفقًا لمتطلبات الإنتاج والمشروع المعتمدة. ويمكن للشركة تقديم سجلات فحص المصنع وسجلات التتبع لمعدات المشروع حسب الحاجة.

الجدول أ: ما تثبته كل طبقة من طبقات الأدلة

لماذا يجب أن تتبع سلسلة الأدلة الواقع الكهربائي؟

في نظام ثلاثي الأطوار بأربعة أسلاك، قد تتراكم التوافقيات الثلاثية في السلك المحايد بدلاً من أن تلغي بعضها. وقد يؤدي تيار التسلسل الصفري الناتج إلى ارتفاع درجة حرارة الموصل المحايد حتى عندما تبدو قراءات تيار الطور مقبولة. لذا، يجب أن تحدد مراجعة AHF بنية النظام (3P3W أو 3P4W)، وطيف التوافقيات، وموقع محول التيار، ومتطلبات تعويض تيار السلك المحايد.

تتطلب المطالبات الحرارية أيضًا أدلة على التكوين. تُسبب أجهزة التبديل IGBT خسائر في التوصيل والتبديل؛ وتُحدد المفاعلات والمحطات الطرفية وقضبان التوصيل وتدفق الهواء أماكن تراكم الحرارة. يتطلب شرط التشغيل بكامل الحمل عند درجة حرارة محيطة 45 درجة مئوية مراجعة تخفيض قدرة المكونات والتهوية والمسافة بين الخزائن وإعدادات الحماية، بدلاً من مجرد بيان عام في كتيب.

يخضع اختيار مولدات الجهد التفاعلي (SVG) لنفس المنهجية. يقيس المتحكم الطلب على التيار التفاعلي ويُصدر أوامر التعويض من خلال تعديل عرض النبضة الجيبية (SPWM)، لكن أداء الحقل يعتمد على نسبة محول التيار وموقعه، ومعاوقة التيار في اتجاه المنبع، وتغيرات الحمل العابرة، وحالة بنك المكثفات، وإعدادات الاستجابة. لا يُثبت رقم كيلو فار وحده استقرار الجهد أو تصحيح معامل القدرة عند نقطة التوصيل المشتركة (PCC).

الجدول ب: مصفوفة اختيار ملف المشروع

حالة ميدانية نموذجية: مصنع نسيج بجهد 415 فولت

لنفترض وجود منشأة نسيج نموذجية في جنوب شرق آسيا، تُستخدم هنا كمثال توضيحي وليس كحالة عميل محددة. يغذي نظام التوزيع الكهربائي بجهد 415 فولت معدات الغزل التي تعمل بمحركات التردد المتغير، وأحمال المقومات، ومجموعات المكثفات القديمة. تشير تقارير الصيانة إلى ارتفاع درجة حرارة التيار المحايد، وإنذارات مجموعات المكثفات، وارتفاع تشوه التيار خلال فترات ذروة الإنتاج.

ابدأ بالقياس والتوثيق. سجّل بيانات المحول، وترتيب المغذيات، وطيف التوافقيات، وتيار المحايد، ودورة تشغيل الحمل، ودرجة الحرارة المحيطة، وحالة بنك المكثفات، ونقطة قياس نقطة التوصيل المشتركة. تحدد هذه المدخلات الحاجة إلى نظام AHF ثلاثي الأطوار رباعي الأسلاك، وتنسيق SVG مع خطوات المكثفات، وهامش السعة المُبرر.

يمكن أن تتضمن حزمة الإصدار وثائق الامتثال لسلسلة 415 فولت، ودعم اختبار النوع أو التحقق من التصميم المتوافق مع النموذج (إن وجد)، ومخطط خط واحد معتمد، وتعليمات قطبية محول التيار، وسجل فحص المصنع المرقم تسلسليًا. عند التشغيل، حدد هدف التشوه التوافقي الكلي لنقطة التوصيل المشتركة، واتجاه تيار الحياد، وهدف معامل القدرة، وحالة حمل التشغيل، وفترة المراقبة.

تُنشئ هذه العملية مسارًا قابلاً للتتبع من المعدات المعروضة إلى معايير المشروع القابلة للقياس، وتسجل النتيجة الكهربائية النهائية.

التعليمات

هل يمكن لشهادة المطابقة أن تثبت أن نظام AHF أو SVG سيعمل في مصنعنا؟

لا. يدعم هذا النظام مسار توثيق سلسلة المنتجات المذكورة، بينما يعتمد أداء الموقع على طيف الحمل، ومقاومة الشبكة، وتركيب محول التيار، واختيار السعة، وتنسيق الحماية، وإعدادات التشغيل. يتطلب ذلك مراجعة مطابقة للمشروع ومعايير قبول محددة.

كيف نتحقق مما إذا كانت أدلة اختبار النوع أو التحقق من التصميم تغطي خزانتنا؟

قارن الجهد والتيار المقنن أو القدرة التفاعلية (kVar)، وهيكل الخزانة، وطريقة التبريد، وتصنيف الحماية (IP)، والتصميم، ومكونات الطاقة، والبيئة مع عرض السعر. اطلب من المورد توضيح أي اختلاف جوهري، وبيان التغطية المتاحة أو أي تحقق إضافي.

ما الذي يجب أن يتضمنه سجل فحص المصنع؟

اطلب معلومات عن الطراز، والرقم التسلسلي، والتاريخ، وقائمة فحص الجهاز، والنتيجة، والموافقة. أضف الفحوصات ذات الصلة بالمشروع مثل فحص استمرارية التأريض الوقائي، وفحص العزل أو العازل الكهربائي عند الاقتضاء، وفحص الأسلاك، ومنطق محول التيار، ووظيفة الإنذار، والاتصالات، وتفاصيل لوحة البيانات.

هل يمكن لأجهزة AHF و SVG العمل مع بنوك المكثفات أو أنظمة UPS أو المولدات؟

يمكن تصميمها لتتوافق مع هذه الأنظمة، ولكن يجب مراجعة التوافق قبل طرحها في السوق. تحقق من الرنين وتبديل المكثفات، وأوضاع تشغيل وحدة الإمداد بالطاقة غير المنقطعة (UPS)، ومقاومة المولد، ومواقع محولات التيار، وإعدادات الحماية، وسيناريوهات التشغيل.

قم ببناء سلسلة الأدلة قبل طلب الشراء

ينبغي أن تُمكّن وثائق جودة الطاقة المشتري من تتبع مسار واحد من النطاق التنظيمي إلى التصميم التمثيلي، ومن التصميم إلى الخزانة ذات الرقم التسلسلي، ومن تلك الخزانة إلى سجل قبول المشروع. هذا هو الفرق بين حزمة مبيعات تعتمد على الشهادات وعملية تسليم تعتمد على الهندسة.

أنشأت شركة YT Electric إطار عمل لدعم التوثيق الفني، يشمل: توثيق الامتثال لمعايير التوافق الكهرومغناطيسي/الجهد المنخفض لسلسلة المنتجات المعنية؛ ودعم اختبار النوع أو التحقق من التصميم للتصاميم النموذجية؛ وسجلات فحص المصنع وتتبع معدات المشروع حسب الحاجة؛ ودعم توثيق قبول المشروع بناءً على معايير التشغيل المحددة. يُرجى إرسال مخطط الخط الواحد، والجهد، وملف تعريف الحمل، ومتطلبات التوثيق إلى قسم جودة الطاقة في شركة YT Electric قبل الاختيار النهائي.
