كيف تُلحق التوافقيات الضرر بالمحولات في أفريقيا

تُعدّ جودة الطاقة مشكلة متفاقمة في أفريقيا. تستخدم العديد من المواقع الآن محولات الطاقة الشمسية، ومحولات التردد المتغيرة، وأنظمة البطاريات، ووحدات الطاقة غير المنقطعة، وإضاءة LED. تُحسّن هذه الأحمال الكفاءة، ولكنها تُسبّب أيضًا تيارات توافقية ومشاكل في القدرة التفاعلية. وهذا أحد أسباب تلف المحولات في المنشآت الحديثة بسبب التوافقيات.

في العديد من أنظمة الطاقة الصناعية الأفريقية، تتحمل المحولات ضغط الشبكة بأكملها. وعندما تكون جودة الطاقة رديئة، ترتفع درجة حرارة المحولات وتفقد كفاءتها. ومع مرور الوقت، يؤدي ذلك إلى زيادة الفاقد، وتسريع التقادم، وزيادة الصيانة. ولذلك، أصبحت جودة الطاقة في المحولات في أفريقيا مشكلة خطيرة للمهندسين ومشغلي المصانع.

لماذا تزداد أهمية جودة الطاقة الكهربائية للمحولات في أفريقيا

تشهد الصناعات في جميع أنحاء أفريقيا تحديثاً مستمراً. فالمباني التجارية والمصانع والمزارع ومحطات معالجة المياه ومواقع الاتصالات ومشاريع الطاقة الشمسية تستخدم جميعها المزيد من إلكترونيات الطاقة. تُحسّن هذه الأجهزة الكفاءة، ولكنها تُنتج أيضاً ترددات توافقية تُشوّه أشكال موجات التيار.

هذا هو جوهر مشكلة جودة الطاقة في محولات الكهرباء في أفريقيا. يُتوقع من المحولات تلبية الطلب المتزايد، وظروف التشغيل غير المستقرة، وأنواع الأحمال المتنوعة في آن واحد. في العديد من المواقع في أفريقيا جنوب الصحراء، تعمل المحولات بالفعل في ظل ظروف صعبة بسبب ضعف استقرار الشبكة، وانقطاع التيار الكهربائي، وتقلب الطلب، وتوسع الشبكة. وعند إضافة مشاكل التشوه التوافقي والطاقة التفاعلية، يزداد الضغط على المحولات بوتيرة أسرع.

كيف تُلحق التوافقيات الضرر بالمحولات

إن عبارة "التوافقيات تُلحق الضرر بالمحولات" ليست نظرية. إنها تصف مشكلة كهربائية حقيقية تؤثر بشكل مباشر على درجة حرارة المحول وكفاءته وعمره الافتراضي.

تزيد التيارات التوافقية من التيار الفعال داخل ملفات المحول. وهذا يؤدي إلى زيادة فقد النحاس، وزيادة الفقد الطفيلي، وزيادة سخونة القلب الحديدي. ومع مرور الوقت، تتسبب هذه الفقد الإضافية في مشاكل التوافقيات الناتجة عن ارتفاع درجة حرارة المحول، مما يؤدي إلى تلف العزل وتقصير عمره الافتراضي.

عندما تتسبب التوافقيات في تلف المحولات، تشمل التأثيرات الأكثر شيوعًا ما يلي:

• ارتفاع درجة حرارة اللف

• زيادة إجهاد العزل

• انخفاض كفاءة المحول

• انخفاض سعة المحول القابلة للاستخدام

• الموصلات المحايدة الساخنة في أنظمة الأسلاك الثلاثية الطور ذات الأربعة أسلاك

• رحلات حماية أكثر تواتراً

• انخفاض الموثوقية على المدى الطويل

يُعدّ هذا الأمر شائعًا بشكل خاص في المواقع التي تحتوي على محولات الطاقة الشمسية، وشواحن البطاريات، والمحركات، والمقومات، وأنظمة الطاقة غير المنقطعة (UPS)، وإضاءة LED. تُدخل هذه الأحمال غير الخطية ترددات توافقية متعددة إلى النظام، مما يزيد من تشوه الجهد.

كيف تزيد خسائر محولات الطاقة التفاعلية من الحرارة

إلى جانب التوافقيات، تُعدّ القدرة التفاعلية سببًا رئيسيًا آخر لإجهاد المحولات. تحدث خسائر القدرة التفاعلية في المحولات عندما يُضطر المحول إلى حمل تيار إضافي لا يُنتج قدرة فعّالة مفيدة. حتى لو بقي الحمل الفعلي ثابتًا، فإنّ انخفاض معامل القدرة يُجبر المحول على العمل بجهد أكبر.

وهذا يعني:

• تيار أعلى

• خسائر I²R أعلى

• مزيد من الحرارة

• استخدام المحولات بكفاءة أقل

• انخفاض سعة النظام

في أنظمة الطاقة الصناعية الأفريقية، تُعدّ هذه المشكلة شائعة حيث تعمل المحركات والمضخات والضواغط وأنظمة التكييف والتهوية والأحمال الحثية المختلطة دون تعويض مناسب. في هذه الظروف، تُصبح خسائر محولات الطاقة التفاعلية تكلفة خفية. قد يبدو حجم المحول مناسبًا، لكن معامل القدرة المنخفض يجعله يسخن أكثر ويتلف بسرعة أكبر.

لماذا تُعدّ مشاكل التوافقيات الناتجة عن ارتفاع درجة حرارة المحولات شائعة جدًا

تتزايد مشاكل التوافقيات الناتجة عن ارتفاع درجة حرارة المحولات بسبب دمج المنشآت الحديثة للأحمال غير النظيفة على نفس الشبكة. قد يشمل موقع واحد ما يلي:

• محولات الطاقة الشمسية

• محركات تعمل بمحركات التردد المتغير

• أنظمة UPS

• خطوط الإنتاج الآلية

• معدات البيانات

• أنظمة البطاريات

• إضاءة LED

• المصاعد ومحركات التكييف والتهوية

يمكن لكل من هذه العوامل أن يؤثر على جودة شكل الموجة. وتؤدي مجتمعةً إلى توليد تيارات توافقية واستهلاك غير مستقر للطاقة التفاعلية، مما يرفع درجة حرارة المحول. وإذا كان الموقع يعاني أيضًا من مستويات جهد غير مستقرة أو مصدر طاقة غير موثوق، فإن المحول يعمل بهامش حراري أقل.

ولهذا السبب تعاني العديد من محولات التوزيع ومحولات المرافق في أفريقيا من ارتفاع درجة الحرارة حتى عندما لا يبدو الحمل المقنن شديدًا على الورق.

لماذا لا تكفي بنوك المكثفات التقليدية

يمكن أن تساعد بنوك المكثفات التقليدية في تحسين معامل القدرة، لكنها غير كافية للعديد من المواقع الحديثة. فهي بطيئة الاستجابة وتعمل بخطوات ثابتة. وفي الأنظمة الغنية بالتوافقيات، قد تزيد من خطر الرنين. وتُعد هذه مشكلة في أنظمة الطاقة الصناعية الأفريقية ذات الأحمال المتغيرة وجودة الموجات الضعيفة. إذا كان الهدف هو تحسين تخفيف التوافقيات والاستجابة بشكل أسرع في الوقت الفعلي، فعادةً ما يكون الحل الأكثر تطورًا ضروريًا.

إذا كان الهدف هو التخفيف الحقيقي للتوافقيات والتعويض الديناميكي في الوقت الحقيقي، فستكون هناك حاجة إلى حلول أكثر تقدماً.

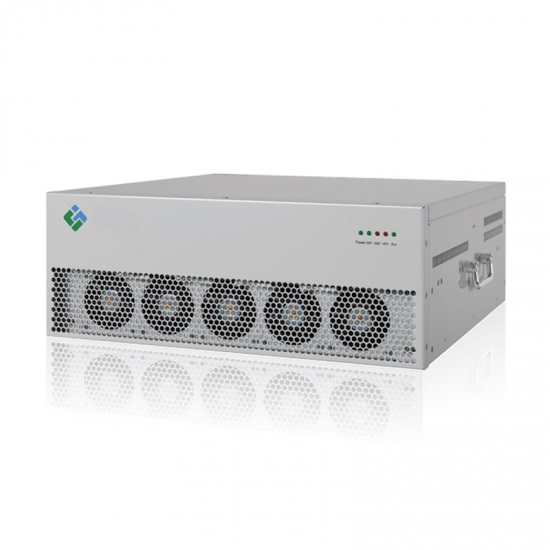

SVG لحماية المحولات

يعمل نظام SVG لحماية المحولات من خلال توفير القدرة التفاعلية في الوقت الفعلي، دون الاعتماد على خطوات مكثف ثابتة. وهذا يُسهم في تقليل التيار الزائد، وخفض فاقد القدرة التفاعلية في المحولات، والحد من ارتفاع درجة حرارتها. كما يُحسّن معامل القدرة، ويدعم الاستخدام الأمثل لسعة المحول. في المواقع ذات الأحمال سريعة التغير، يُوفر نظام SVG حلاً أكثر استقرارًا واستدامة على المدى الطويل.

وهذا يساعد المحولات الكهربائية عن طريق:

• تقليل التيار الزائد الناتج عن انخفاض معامل القدرة

• خفض خسائر محولات الطاقة التفاعلية

• تقليل حرارة المحول

• تثبيت معامل القدرة تحت الأحمال المتذبذبة

• تحسين استخدام سعة المحولات

• دعم صحة المحولات على المدى الطويل

في أنظمة الطاقة الصناعية الأفريقية، يعتبر نظام الحماية من التقلبات (svg) لحماية المحولات مفيدًا بشكل خاص في مشاريع المياه والمباني التجارية والمصانع ومحطات الطاقة الشمسية وعمليات التعدين حيث تكون تغيرات الأحمال متكررة والطلب التفاعلي غير مستقر.

AHF لحماية المحولات

يُستخدم نظام AHF لحماية المحولات عندما تعاني المحولات من تشوه توافقي. مرشح التوافقيات النشط يكشف عن التيارات التوافقية ويحقن تيار تعويض لإلغائها في الوقت الفعلي.

يساعد هذا من خلال:

• تيار التوافقيات المخفّض

• تقليل تشوه الجهد

• تقليل خسائر اللف والفقد الضائع

• يساعد على تقليل التوافقيات

• تحسين كفاءة المحول

• تقليل خطر ارتفاع درجة حرارة المحولات والتوافقيات

• تحسين موثوقية المحولات على المدى الطويل

في المواقع التي تتضرر فيها المحولات بسبب التوافقيات، يُعدّ استخدام مرشح التوافقيات لحماية المحولات الحل الأمثل في أغلب الأحيان. وهو ذو قيمة خاصة في المنشآت التي تحتوي على محركات التردد المتغير، والمقومات، وأنظمة الطاقة غير المنقطعة، ومحولات الطاقة الشمسية، وكميات كبيرة من إضاءة LED.

لماذا تحتاج العديد من المواقع إلى SVG و AHF معًا

لا تنجم العديد من مشاكل المحولات عن مشكلة واحدة فقط. فقد يعاني الموقع من ضعف معامل القدرة وارتفاع التشوه التوافقي في آن واحد. في هذه الحالة، يؤدي استخدام حل واحد فقط إلى ترك جزء من المشكلة دون معالجة.

ولهذا السبب تحتاج العديد من المواقع في أنظمة الطاقة الصناعية الأفريقية إلى كليهما:

• SVG لحماية المحولات لحل مشاكل القدرة التفاعلية

• نظام AHF لحماية المحولات لحل مشكلة التشوه التوافقي

توفر هذه التقنيات مجتمعةً تخفيفًا كاملاً للتوافقيات وتعويضًا للطاقة التفاعلية في الوقت الفعلي. وهذا يقلل من سخونة المحولات، ويحسن معامل القدرة، ويخفض الفاقد، ويدعم الاستقرار على المدى الطويل.

علامات شائعة لضعف جودة الطاقة في أفريقيا حول المحولات

في العديد من المنشآت، يتم ملاحظة مشاكل جودة الطاقة الرديئة في أفريقيا أولاً من خلال أعراض المحولات بدلاً من المراقبة التفصيلية.

تشمل علامات التحذير النموذجية ما يلي:

• ارتفاع درجة حرارة المحول

• ازدياد الضوضاء أو الطنين

• انقطاعات متكررة في التيار الكهربائي

• أعطال بنوك المكثفات

• كابلات محايدة ساخنة

• معامل القدرة غير المستقر

• انخفاض سعة المحول

• صيانة غير مبررة

• ضعف كفاءة النظام

إذا ظهرت هذه العلامات، فقد لا تكون المشكلة في المحول وحده، بل قد تكون مشكلة أوسع نطاقاً تتعلق بجودة الطاقة الرديئة في أفريقيا، ناجمة عن التوافقيات، وعدم توازن القدرة التفاعلية، وسلوك الحمل المشوه.

كيفية تحسين جودة الطاقة الكهربائية للمحولات في أفريقيا

لتحسين جودة الطاقة الكهربائية في المحولات في أفريقيا، ينبغي على المهندسين تقييم ما يلي:

• مستويات التوافقيات

• اتجاه معامل القدرة

• تقلبات الحمل

• مصدر الأحمال غير الخطية

• تحميل المحول

• ارتفاع درجة الحرارة

• التيار المحايد

• مستويات الجهد

• حالة محولات التوزيع

• سواء كان الموقع يحتاج إلى ملف SVG لحماية المحول، أو ملف AHF لحماية المحول، أو كليهما

تُعد هذه الخطوة مهمة لأن مشاكل المحولات لا تنجم جميعها عن التحميل الزائد. في كثير من الحالات، تكمن المشكلة الأساسية في جودة شكل الموجة.

خاتمة

تُعدّ جودة الطاقة الكهربائية في المحولات في أفريقيا اليوم مشكلة رئيسية في أنظمة الطاقة الحديثة. ومع ازدياد اعتماد المواقع على الطاقة الشمسية وأنظمة الأتمتة والأحمال الإلكترونية، يتزايد خطر تلف المحولات بسبب التوافقيات، وارتفاع خسائر الطاقة التفاعلية في المحولات.

تؤدي هذه المشاكل إلى زيادة الحرارة، وانخفاض الكفاءة، وتقصير عمر المحولات. في العديد من أنظمة الطاقة الصناعية الأفريقية، لا تكفي الحلول التقليدية. يساعد نظام SVG لحماية المحولات على إدارة الطاقة التفاعلية في الوقت الفعلي. كما يساعد نظام AHF لحماية المحولات على تخفيف التوافقيات والحصول على موجات أكثر وضوحًا. معًا، يساهم هذان النظامان في حماية المحولات وتحسين موثوقية النظام على المدى الطويل.
