لماذا تحتاج محطات شحن السيارات الكهربائية إلى مرشح توافقي نشط

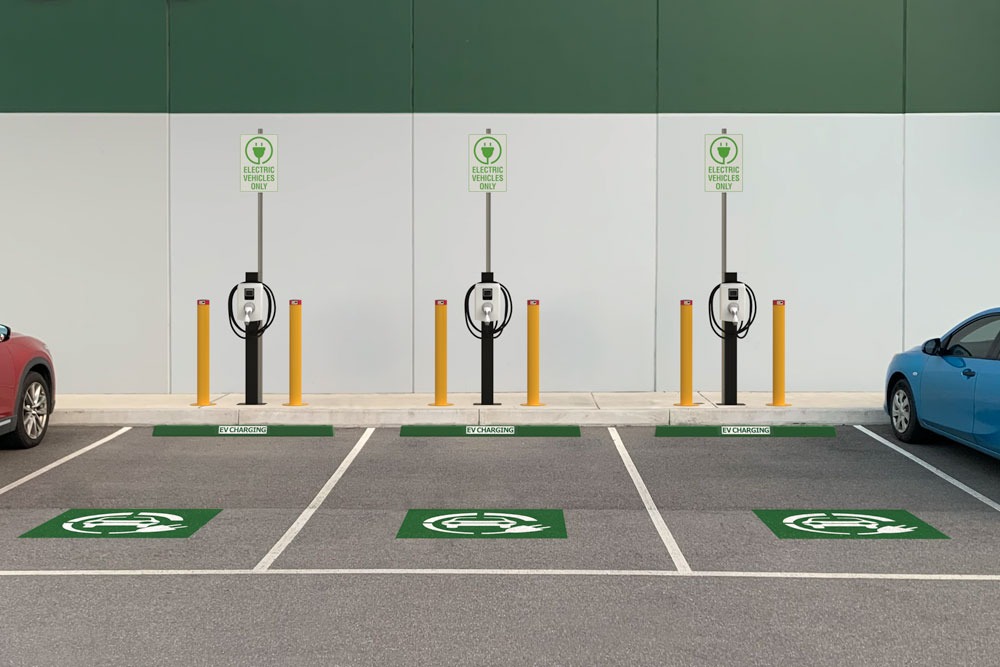

تتوسع محطات شحن السيارات الكهربائية بسرعة في المباني التجارية ومواقف السيارات وأساطيل المركبات والبنية التحتية العامة. شواحن سريعة عند توصيلها بالنظام الكهربائي، تصبح جودة الطاقة مشكلة خطيرة.

تستخدم العديد من محطات الشحن محولات إلكترونية عالية الطاقة. هذه أحمال غير خطية. ورغم أنها تُحسّن كفاءة الشحن، إلا أنها تُحدث تشويشًا توافقيًا في الشبكة الكهربائية.

إذا لم يتم التحكم في التشوه التوافقي، فقد يؤدي ذلك إلى ارتفاع درجة حرارة المحولات، وإجهاد الكابلات، وتعطل قواطع الدائرة، وتقليل موثوقية النظام. ولهذا السبب، أصبح مرشح التوافقيات النشط جزءًا أساسيًا من تصميم محطات شحن السيارات الكهربائية الحديثة.

في العديد من المشاريع، لم يعد السؤال هو ما إذا كانت التوافقيات موجودة أم لا. السؤال الحقيقي هو كيفية تقليلها قبل أن تؤثر على عمر المعدات، والامتثال للمعايير، وتكاليف التشغيل.

مشاكل جودة الطاقة الشائعة في محطات شحن السيارات الكهربائية

قد تبدو محطة شحن السيارات الكهربائية بسيطة من الخارج، لكن سلوكها الكهربائي الداخلي أكثر تعقيداً بكثير.

تؤثر الشواحن السريعة، ومراحل التقويم، وإلكترونيات الطاقة ذات الوضع التبديل، وتقلبات الحمل، جميعها على جودة الطاقة. وغالبًا ما تؤدي هذه الظروف إلى ما يلي:

• التشوه التوافقي

• ارتفاع درجة حرارة المحول

• خسائر الكابلات العالية

• التعثر المزعج

• أجهزة الحماية من الإجهاد

• معامل القدرة المخفض

• انخفاض كفاءة النظام

يزداد الخطر حدةً عند تشغيل العديد من أجهزة الشحن في الوقت نفسه. قد يكون لعدد قليل من أجهزة الشحن تأثير يمكن السيطرة عليه. أما محطة شحن كبيرة مزودة بأجهزة شحن سريع متعددة تعمل بالتيار المستمر، فقد تُسبب ضغطًا كبيرًا على النظام الكهربائي.

يُعد هذا الأمر بالغ الأهمية بشكل خاص في محطات الشحن التجارية، ومستودعات الحافلات، وأساطيل النقل اللوجستي، ومواقع الشحن على الطرق السريعة حيث يتغير الطلب بسرعة على مدار اليوم.

ما الذي يسبب التشوه التوافقي في محطة شحن السيارات الكهربائية؟

يظهر التشوه التوافقي عندما يتم سحب التيار على شكل نبضات بدلاً من موجة جيبية سلسة.

في محطات شحن السيارات الكهربائية، عادةً ما يأتي هذا من محولات إلكترونيات الطاقة. تعمل هذه الأحمال غير الخطية على تشويه شكل الموجة وإدخال ترددات إضافية في النظام.

لا تؤدي تلك الترددات الإضافية أي عمل مفيد. بل إنها تولد حرارة وخسائر وإجهادًا كهربائيًا.

مع تغير حمل الشحن، قد يتغير مستوى التوافقيات أيضًا. وهذا ما يجعل محطات شحن السيارات الكهربائية بيئة توافقية ديناميكية، وليست ثابتة. ولهذا السبب، غالبًا ما تكون طرق التعويض القياسية غير كافية.

قد يبدو النظام مستقرًا أثناء التشغيل الخفيف، ولكنه يتعرض لضغط أكبر بكثير خلال فترات الشحن القصوى. وبمرور الوقت، يمكن أن يؤدي هذا الضغط إلى تقليل عمر المعدات وزيادة وتيرة الصيانة.

ما هو مرشح التوافقيات النشط ؟

مرشح التوافقيات النشط هو جهاز ديناميكي لجودة الطاقة يقوم باكتشاف تيارات التوافقيات وحقن تيارات التعويض في الوقت الحقيقي.

بدلاً من استهداف رتبة توافقية ثابتة واحدة فقط، يقوم مرشح التوافقيات النشط بمراقبة شكل الموجة باستمرار ويتفاعل مع ظروف النظام الفعلية.

وهذا يجعلها أكثر مرونة من الحلول الثابتة والمضبوطة في التطبيقات ذات أنماط الأحمال المتغيرة.

بالنسبة لمحطات شحن السيارات الكهربائية، يساعد مرشح التوافقيات النشط في الحفاظ على انخفاض تشويه التيار، وتحسين جودة شكل الموجة، وتقليل الإجهاد الكهربائي على شبكة التوزيع الأوسع.

بعبارات بسيطة، يقوم مرشح التوافقيات النشط بإلغاء تيارات التوافقيات غير المرغوب فيها قبل أن تتمكن من إتلاف النظام أو إحداث اضطراب فيه.

لماذا يُعدّ مرشح التوافقيات النشط مناسبًا تمامًا لمحطات شحن السيارات الكهربائية؟

محطة شحن السيارات الكهربائية ليست بيئة ذات حمل خطي ثابت. يتذبذب استخدام الشواحن على مدار اليوم. قد تكون بعض الشواحن غير مستخدمة، بينما قد تعمل شواحن أخرى بكامل طاقتها في الوقت نفسه.

هذا هو بالضبط نوع التطبيق الذي يعمل فيه مرشح التوافقيات النشط بشكل جيد.

تشمل مزاياها الرئيسية ما يلي:

• التعويض التوافقي في الوقت الحقيقي

• دعم تغيير الأحمال غير الخطية

• انخفاض سخونة المحول والكابل

• انخفاض خطر التعثر المزعج

• تحسين الامتثال لمتطلبات جودة الطاقة

• تحسين موثوقية النظام

• تسهيل التوسع لإضافة شواحن مستقبلية

نظراً لأن البنية التحتية للشحن غالباً ما تتوسع بمرور الوقت، فإن المرونة أمر بالغ الأهمية. فالحل الذي يعمل فقط عند نقطة تشغيل ثابتة واحدة قد لا يظل فعالاً بعد توسيع الموقع.

كيف يحمي مرشح التوافقيات النشط النظام الكهربائي

عندما يرتفع التشوه التوافقي، نادراً ما يقتصر الضرر على جهاز واحد.

يمكن أن ينتشر التأثير في جميع أنحاء الجسم ويسبب الإجهاد:

• محولات

• مفاتيح التبديل

• قواطع كهربائية

• أجهزة الحماية

• الكابلات

• بنوك المكثفات

• معدات التوزيع في اتجاه التيار

ولهذا السبب يجب التعامل مع جودة الطاقة كمشكلة نظام، وليس فقط كمشكلة شاحن.

يساهم مرشح التوافقيات النشط، من خلال تقليل التشوه التوافقي، في جعل الشبكة الكهربائية تعمل بشكل أكثر استقراراً. فهو يقلل الحرارة غير الضرورية، ويخفض الفاقد، ويدعم موثوقية أفضل على المدى الطويل.

بالنسبة لمشغلي الشحن، هذا يعني انقطاعات أقل، ورحلات أقل غير مبررة، وأداءً كهربائياً أفضل خلال ذروة الطلب.

التطبيقات النموذجية لمرشح التوافقيات النشط في مشاريع شحن المركبات الكهربائية

يُعد مرشح التوافقيات النشط مناسبًا للعديد من سيناريوهات الشحن، بما في ذلك:

محطات الشحن السريع العامة

غالباً ما تشهد محطات الشحن العامة تقلبات كبيرة في الأحمال. ويتغير الطلب تبعاً لوقت اليوم وعدد المركبات التي يتم شحنها في وقت واحد. ويساعد التعويض التوافقي في الوقت الفعلي على ضمان استقرار التشغيل.

أنظمة شحن المباني التجارية

غالباً ما تُضاف محطات شحن السيارات الكهربائية إلى أنظمة الكهرباء القائمة في المباني المكتبية والمراكز التجارية والمواقع متعددة الاستخدامات. وقد يُؤدي ذلك إلى زيادة الضغط التوافقي على الشبكة التي تدعم بالفعل المصاعد وأنظمة التكييف والتهوية والإضاءة.

مستودعات الحافلات والأسطول

غالباً ما تعمل محطات شحن أساطيل المركبات خلال فترات شحن مكثفة. وقد تعمل العديد من أجهزة الشحن في وقت واحد، مما يؤدي إلى تشويه عالٍ وحمل زائد على المحولات. ويساعد مرشح التوافقيات النشط على تقليل هذا الضغط.

مراكز الشحن اللوجستية والصناعية

قد تحتوي المستودعات والمواقع الصناعية بالفعل على أحمال غير خطية مثل المحركات والمقومات. وتؤدي إضافة شحن المركبات الكهربائية إلى زيادة الحمل التوافقي. وغالبًا ما يكون استخدام مرشح ديناميكي هو الحل الأمثل.

ما الذي يجب على المهندسين التحقق منه قبل اختيار مرشح التوافقيات النشط؟

قبل اختيار مرشح توافقي نشط لمحطة شحن السيارات الكهربائية، يجب قياس الموقع بشكل صحيح.

تشمل العوامل الرئيسية ما يلي:

• التشوه التوافقي الكلي

• عدد الشواحن وتصنيف الطاقة

• شاحن سريع يعمل بالتيار المتردد أو التيار المستمر

• تغير الحمل بمرور الوقت

• حجم المحول ودرجة حرارته

• بنوك المكثفات الحالية

• القدرة الكهربائية في اتجاه التيار

• خطة التوسع المستقبلية

هذا أمر مهم لأن سعة المرشح الصحيحة تعتمد على التيار التوافقي الحقيقي، وليس فقط على إجمالي الحمل المتصل.

تساعد المراجعة المناسبة على تجنب اختيار حلول أصغر من اللازم أو أكبر من اللازم، أو اختيار حل لا يتناسب مع حالة الموقع الفعلية.

استراتيجية أفضل طويلة الأجل لجودة الطاقة المستخدمة في شحن المركبات الكهربائية

مع توسع البنية التحتية للسيارات الكهربائية، ستصبح محطات الشحن أكبر حجماً وأكثر كثافة في الطاقة. وهذا يعني أن تصميم جودة الطاقة يجب أن يصبح أكثر دقة وتخطيطاً.

لا يقتصر الهدف على تركيب أجهزة الشحن فحسب، بل يهدف إلى بناء محطة شحن تظل موثوقة مع ازدياد الاستخدام.

يدعم مرشح التوافقيات النشط هذا الهدف من خلال مساعدة النظام على البقاء مستقرًا في ظل ظروف الحمل المتغيرة. كما أنه يقلل من خطر الإجهاد الكهربائي الخفي الذي قد لا يظهر مباشرة بعد التشغيل.

بالنسبة للمشغلين الذين يخططون للتوسع على المدى الطويل، فإن هذه استراتيجية أكثر عملية من انتظار ظهور مشاكل ارتفاع درجة الحرارة أو الانقطاعات المتكررة أو شكاوى جودة الطاقة أولاً.

خاتمة

تُضيف محطات شحن السيارات الكهربائية متطلبات جديدة إلى النظام الكهربائي. ولأن أجهزة الشحن تُعتبر أحمالاً غير خطية، فقد يُصبح التشوه التوافقي مشكلة خطيرة، خاصةً في بيئات الشحن السريع والبيئات متعددة أجهزة الشحن.

يساعد مرشح التوافقيات النشط في حل هذه المشكلة عن طريق تقليل التشوه التوافقي في الوقت الفعلي. فهو يحمي المحولات والكابلات وقواطع الدائرة الكهربائية وشبكة الكهرباء بشكل عام. كما أنه يدعم كفاءة أفضل وموثوقية أعلى وتوسعًا أسهل في المستقبل.

في البنية التحتية الحديثة للشحن، لم يعد تخفيف التوافقيات خياراً في العديد من التطبيقات، بل أصبح جزءاً لا يتجزأ من بناء نظام طاقة مستقر واحترافي.

إذا كان مشروع شحن المركبات الكهربائية الخاص بك يواجه تشوهًا توافقيًا أو ارتفاع درجة حرارة المحول أو أداءً كهربائيًا غير مستقر، فاتصل بنا لمناقشة حل مناسب لمرشح التوافقيات النشط لموقعك.
