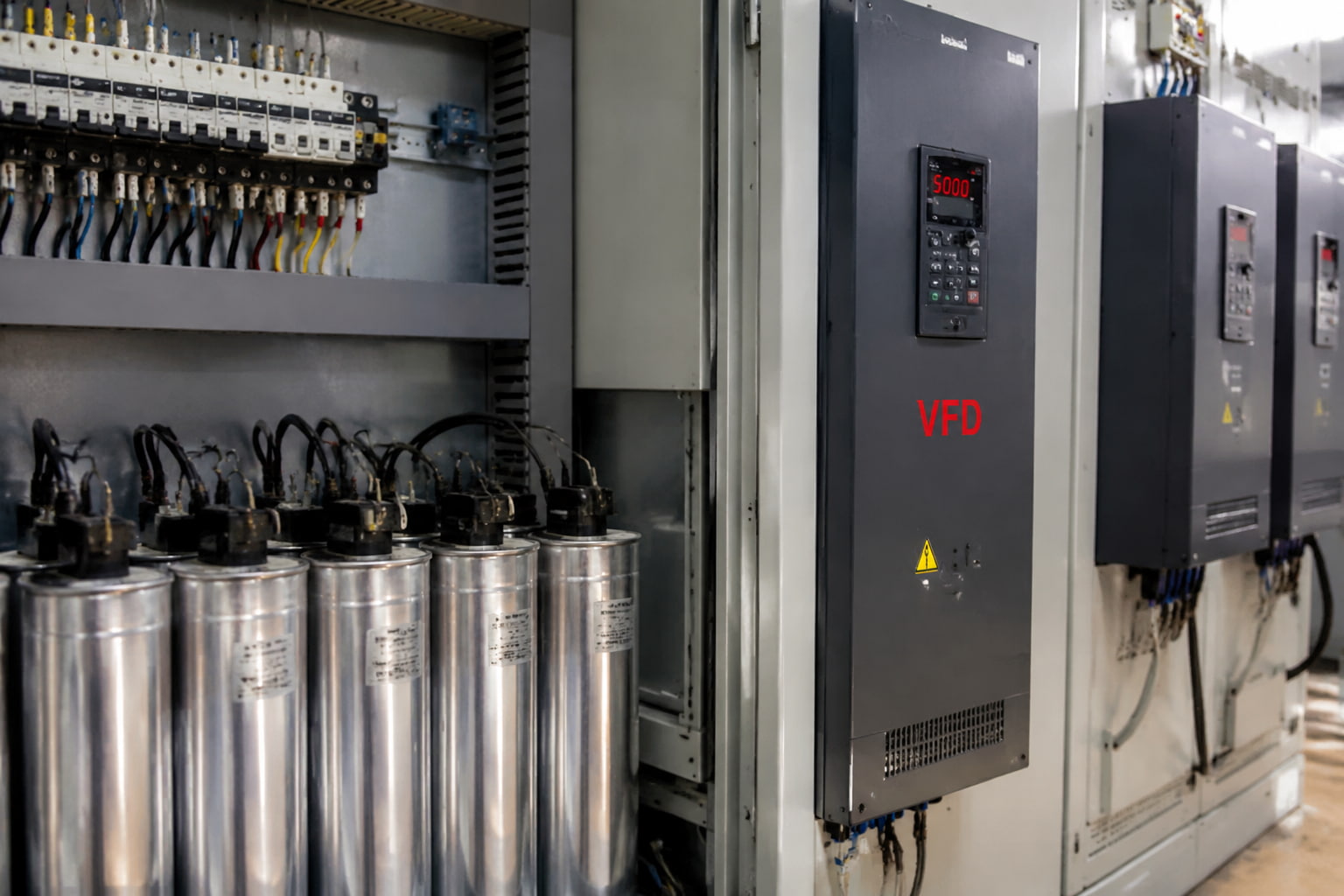

كيف تُنشئ مغيرات التردد مشاكل في جودة الطاقة
تُستخدم مغيرات التردد (VFDs) على نطاق واسع في الأنظمة الصناعية الحديثة لأنها تُحسّن التحكم في المحركات، وتُقلل استهلاك الطاقة، وتزيد كفاءة الإنتاج. ومع ذلك، مع قيام المزيد من المنشآت بتركيب أنظمة VFD، أصبحت مشاكل جودة طاقة مغيرات التردد مصدر قلق رئيسي.
مغير التردد هو حمل غير خطي يغير طريقة سحب التيار الكهربائي من نظام الطاقة. يؤدي ذلك إلى تشوه التوافقيات، وزيادة الإجهاد الكهربائي، ويمكن أن يؤثر على المحولات والكابلات والمكثفات والمعدات الأخرى المتصلة.
بالنسبة للمصانع ومحطات معالجة المياه ومواقع التعدين والمنشآت التجارية، فإن فهم كيفية تأثير مغيرات التردد على جودة الطاقة مهم للحفاظ على تشغيل موثوق وتجنب الأعطال غير المتوقعة.
يتحكم مغير التردد في سرعة المحرك عن طريق تحويل طاقة التيار المتردد الواردة إلى طاقة تيار مستمر ثم إعادة إنشاء طاقة تيار متردد بتردد متحكم به. تتيح هذه العملية تحكماً دقيقاً بالمحرك، لكنها تغير أيضاً شكل موجة التيار.
على عكس الأحمال الخطية التي تسحب التيار بسلاسة، تسحب مغيرات التردد التيار على شكل نبضات. تُنشئ نبضات التيار هذه ترددات إضافية تُسمى التوافقيات.
تُشوّه هذه التوافقيات شكل الموجة الكهربائية وتُنشئ عدة مشكلات:
تصبح المشكلة أكثر خطورة عندما تعمل العديد من مغيرات التردد معاً في نفس الشبكة الكهربائية.
قد يكون تأثير مغير واحد محدوداً، لكن المنشآت الصناعية غالباً ما تشغل مئات المحركات للمضخات والمراوح والناقلات والضواغط ومعدات الإنتاج. يمكن أن يزيد التأثير المشترك بشكل كبير من تشوه التوافقيات.
السبب الرئيسي وراء تسبب توافقيات مغيرات التردد في المشكلات هو أن التيارات التوافقية تدور عبر النظام الكهربائي بالكامل.
لا تبقى داخل مغير التردد.
يمكن أن يؤثر التيار التوافقي الإضافي على:
| المعدات | تأثير توافقيات مغيرات التردد |
|---|---|
| المحولات | زيادة التسخين وانخفاض السعة |
| الكابلات | خسائر تيار أعلى وارتفاع درجة الحرارة |
| بنوك المكثفات | ارتفاع الحرارة ومشاكل الرنين المحتملة |
| المحركات | خسائر إضافية وزيادة درجة الحرارة |
| أجهزة الحماية | الفصل غير المرغوب فيه |
| المعدات الحساسة | تداخلات الاتصال والتحكم |
عندما يزداد تشوه التوافقيات، يجب على النظام الكهربائي التعامل مع تيار أكبر من المطلوب لتوصيل الطاقة المفيدة. يزيد ذلك الخسائر ويقلل الكفاءة الإجمالية.
في المنشآت الصناعية الكبيرة، يمكن أن تتحول هذه الخسائر إلى تكاليف تشغيل أعلى وعمر أقصر للمعدات.
يحدث تشوه التوافقيات عندما ينحرف التيار الكهربائي عن الموجة الجيبية الطبيعية.
يمتلك النظام الكهربائي النظيف شكلاً موجياً سلساً. أما النظام الذي يحتوي على العديد من الأحمال غير الخطية، بما في ذلك مغيرات التردد، فيُنشئ أنماط تيار مشوهة.
تشمل الأحمال غير الخطية الشائعة التي تساهم في تشوه التوافقيات:
تُعد محركات التردد المتغير أحد أكثر المصادر شيوعًا لأن مرحلة المقوم الداخلة فيها تسحب التيار على شكل نبضات قصيرة.
أكثر التوافقيات شيوعًا التي تنشئها أنظمة محركات التردد المتغير هي التوافقيات الخامسة والسابعة. يمكن لهذه الترددات أن تسبب تسخينًا إضافيًا وإجهادًا في جميع أنحاء الشبكة الكهربائية.
عندما تصبح مستويات التوافقيات مرتفعة جدًا، قد تواجه المنشآت:
تحاول العديد من المنشآت حل مشكلات جودة الطاقة المرتبطة بمحركات التردد المتغير باستخدام بنوك مكثفات تقليدية أو حلول سلبية.
ومع ذلك، فإن لهذه الطرق حدودًا.
يحسن بنك المكثفات القدرة غير الفعالة ومعامل القدرة، لكنه لا يزيل التيارات التوافقية. في الأنظمة ذات التشوه التوافقي المرتفع، قد تتعرض بنوك المكثفات حتى لإجهاد إضافي بسبب الرنين.
يمكن للمرشحات التوافقية السلبية تقليل ترددات توافقية محددة، لكنها مصممة لظروف تشغيل ثابتة. إذا تغير الحمل، فقد تصبح فعاليتها أقل.
تتميز المنشآت الصناعية الحديثة عادةً بظروف إنتاج متغيرة. تتغير سرعات المحركات، وتبدأ الآلات وتتوقف، وتختلف الأحمال الكهربائية على مدار اليوم.
لهذا السبب تحتاج العديد من المنشآت إلى نهج أكثر مرونة.
إن مرشح التوافقيات النشط يوفر حلاً ديناميكيًا لمشكلات جودة الطاقة لمحركات التردد المتغير.
بدلًا من استخدام مكونات ثابتة، يراقب مرشح التوافقيات النشط الموجة الكهربائية في الوقت الفعلي. يكتشف التيارات التوافقية ويحقن تيارًا معاكسًا لإلغاء التشوه غير المرغوب فيه.
يسمح ذلك للنظام بالاستجابة فورًا عند تغير أحمال محركات التردد المتغير.
تشمل الفوائد الرئيسية:
| الفائدة | كيفية المساعدة |
|---|---|
| تعويض التوافقيات في الوقت الفعلي | يقلل التيارات التوافقية المتغيرة |
| تحسين جودة شكل الموجة | يخفض التشوه التوافقي |
| حماية المعدات | يقلل الحرارة والإجهاد الكهربائي |
| تشغيل مرن | يعمل مع الأحمال الصناعية المتغيرة |
| موثوقية أفضل للنظام | يقلل الأعطال ووقت التوقف |
يُعد المرشح التوافقي النشط مفيدًا بشكل خاص في المنشآت التي تحتوي على العديد من تطبيقات محركات التردد المتغير، بما في ذلك:
قبل اختيار حل للتوافقيات، ينبغي للمهندسين قياس الحالة الفعلية للنظام الكهربائي.
تشمل العوامل المهمة:
يعتمد الحل الصحيح على التيار التوافقي المقاس، وليس فقط على السعة الإجمالية للمحركات.
من الأخطاء الشائعة اختيار المعدات بناءً على الحمل المتصل فقط. فقد تحتاج منشأتان لهما نفس سعة المحركات إلى حلول مختلفة تمامًا لأن ظروف التشغيل ومستويات التوافقيات لديهما مختلفة.
غالبًا ما تلاحظ المنشآت التي تواجه مشكلات مرتبطة بمحركات التردد المتغير عدة علامات تحذيرية:
لا ينبغي التعامل مع هذه المشكلات على أنها أعطال منفصلة للمعدات.
في كثير من الحالات، يكون السبب الجذري هو ضعف جودة الطاقة الناتج عن الأحمال غير الخطية.
تنتج مشكلات جودة طاقة محركات التردد المتغير بشكل رئيسي عن شكل موجة التيار غير الخطي الناتج أثناء عملية تحويل الطاقة داخل محرك التردد المتغير. يؤدي ذلك إلى حدوث تشوه توافقي يؤثر في النظام الكهربائي.
ليس دائمًا. يعتمد التأثير على عدد محركات التردد المتغير، وتصميم النظام، وسعة المحول، والظروف الكهربائية العامة. عادةً ما تؤدي الأعداد الكبيرة من محركات التردد المتغير إلى زيادة المخاطر.
لا. يمكن لبنك المكثفات تحسين معامل القدرة، لكنه لا يستطيع إزالة التشوه التوافقي. وفي البيئات الغنية بالتوافقيات، قد يتعرض لإجهاد إضافي.
يكتشف المرشح التوافقي النشط التيارات التوافقية ويحقن تيارات تعويضية في الوقت الفعلي. ويؤدي ذلك إلى تقليل التشوه وتحسين جودة الطاقة.
تعمل محركات التردد المتغير على تحسين الكفاءة الصناعية، لكنها قد تؤدي أيضًا إلى حدوث مشكلات خطيرة في جودة طاقة محركات التردد المتغير عند تركيبها بأعداد كبيرة.
نظرًا لأن محركات التردد المتغير أحمال غير خطية، فإنها تولد تشوهًا توافقيًا يمكن أن يزيد من ارتفاع الحرارة والخسائر وإجهاد المعدات في جميع أنحاء النظام الكهربائي.
قد لا توفر الحلول التقليدية مرونة كافية للمنشآت الحديثة ذات الأحمال المتغيرة. يوفر مرشح التوافقيات النشط تخفيفًا ديناميكيًا للتوافقيات من خلال الاستجابة للظروف الكهربائية في الوقت الفعلي.
بالنسبة للمصانع ومواقع التعدين ومحطات معالجة المياه والتطبيقات الصناعية الأخرى، فإن التحكم في توافقيات محركات التردد المتغير أمر ضروري لتحسين الموثوقية وتقليل تكاليف الصيانة وحماية المعدات الكهربائية الحيوية.
