تقييم جودة الطاقة: حجر الزاوية في التشغيل المستقر لأنظمة الطاقة الشمسية الكهروضوئية

تقييم جودة الطاقة: حجر الزاوية للطاقة الشمسية المستقرة
تشغيل نظام الطاقة الشمسية الكهروضوئية
مع ازدياد اعتماد أنظمة الطاقة الشمسية الكهروضوئية على نطاق واسع في البيئات التجارية والصناعية، ازداد الاهتمام بالعوائد المالية وتوقعات الأداء. ومع ذلك، فإن أحد الجوانب الحاسمة التي غالبًا ما يتم تجاهلها طوال دورة حياة مشاريع الطاقة الشمسية - من التخطيط والتركيب إلى التشغيل والصيانة - هو التقييم الشامل لجودة الطاقة. سواء كان ذلك تشخيص ظروف الشبكة قبل التركيب أو تقييم تأثيرات ما بعد التشغيل، فإن اختبار جودة الطاقة الشامل يساعد أصحاب المصلحة على تخفيف المخاطر وتحسين الأداء وضمان الامتثال لمعايير الصناعة ومتطلبات الضمان. من خلال الاستفادة من مشروع الطاقة الشمسية الكهروضوئية في خالابا، المكسيك، تتعمق هذه المقالة في القيمة الاستراتيجية والتنفيذ العملي لتقييم جودة الطاقة في أنظمة الطاقة الشمسية

الفهم الأساسي لجودة الطاقة في سياقات الطاقة الشمسية

تشير جودة الطاقة إلى استقرار ونقاء الطاقة الكهربائية المُزوَّدة للمعدات أو الموزعة عبر الشبكة. تشمل معايير التقييم الرئيسية دقة تنظيم الجهد، ومحتوى التوافقيات، وتذبذب الجهد، والارتفاعات المفاجئة. ورغم أن هذه المفاهيم قد تبدو مجردة، إلا أنها تؤثر بشكل مباشر على سلامة عمليات الطاقة الشمسية: إذ يمكن أن تُؤدي التفاعلات بين محولات الطاقة الشمسية الكهروضوئية والشبكة إلى ظهور توافقيات أو تقلبات في الجهد، بينما قد تُؤدي ظروف الشبكة غير الطبيعية إلى إيقاف تشغيل المحولات، مما يُؤثر سلبًا على إنتاج الطاقة ويُحتمل أن يُلحق الضرر بالمكونات الأساسية عالية القيمة. وتبرز تعقيدات مشاكل جودة الطاقة في أنظمة الطاقة الشمسية بشكل خاص. فمن جهة، تُؤثر كفاءة تحويل المحولات واستراتيجيات التحكم بشكل مباشر على جودة الطاقة الناتجة. ومن جهة أخرى، يُمكن أن تتفاقم عيوب الشبكة الموجودة مسبقًا (مثل عدم توازن الأطوار الثلاثة أو التوافقيات الخلفية المفرطة) مع دمج الطاقة الشمسية الكهروضوئية، مما يُؤدي إلى تضخيم المشاكل. وبدون تقييم منهجي لجودة الطاقة، يُصبح تحديد السبب الجذري للأعطال أمرًا صعبًا، سواءً كانت المشاكل ناتجة عن نظام الطاقة الشمسية الكهروضوئية نفسه، أو عيوب الشبكة الموجودة مسبقًا، أو تفاعلهما، مما يزيد حتمًا من تكاليف حل النزاعات ووقت توقف التشغيل.

معايير جودة الطاقة الإلزامية لمشاريع الطاقة الشمسية

يتم توجيه تقييم PQ من خلال إطار عمل من معايير الصناعة المعتمدة التي تحدد الامتثال لتركيبات الطاقة الشمسية:

- معايير سلسلة IEEE 1547: معتمدة على نطاق واسع عالميًا لربط موارد الطاقة الموزعة (DERs) بأنظمة الطاقة. ويوضح تعديل عام 2020، IEEE 1547.1-2020، متطلبات اختبار المطابقة بشكل أكبر، ويلزم باستخدام عدادات PQ المتوافقة مع معيار IEC 61000-4-30 من الفئة A لقياس الجهد وتشوه التيار والمعايير الحرجة الأخرى.

- معيار IEC 61000-4-30: يحدد متطلبات الأداء لمعدات قياس جودة الطاقة. وتُعد أجهزة القياس من الفئة A، المشهورة بدقتها العالية، المعيار الذهبي لتقييمات جودة الطاقة في مشاريع الطاقة الشمسية.

معيار IEEE 519: يحدد حدود التحكم في التوافقيات لأنظمة الطاقة. يجب على منشآت الطاقة الشمسية الالتزام الصارم بهذه الحدود لتجنب التأثيرات السلبية على الشبكة والمعدات المجاورة. تشكل هذه المعايير "الخط الأحمر" للامتثال لمعايير جودة الطاقة، وتُعدّ الأساس التقني لسلامة الشبكة وكفاءة تشغيل الطاقة الشمسية.


مشروع زالابا: رؤى عملية من تقييم الجودة الشخصية

يقدم مشروع الطاقة الشمسية الكهروضوئية على سطح مبنى في خالابا، المكسيك، دليلاً قاطعاً على أهمية تقييم جودة الطاقة. وبقدرة 16 كيلوواط تيار متردد / 16.35 كيلوواط تيار مستمر، وباستخدام محولين أحاديي الطور (10 كيلوواط و6 كيلوواط)، خضع المشروع لاختبارات شاملة مشتركة لتقييم جودة الطاقة وأداء الطاقة الشمسية الكهروضوئية باستخدام معدات احترافية.

- جهاز Seaward PV210 لتتبع منحنى التيار-الجهد: متخصص في التحقق من اتساق أداء الوحدات الشمسية وتحديد العيوب المحتملة.

- Dranetz HDPQ Xplorer Plus: جهاز قياس PQ محمول من الفئة A وفقًا لمعيار IEC 61000-4-30، يوفر جمع بيانات عالي الدقة.


النتائج الرئيسية وتنبيهات المخاطر

1. عيوب أداء وحدة الخلايا الكهروضوئية: كشف اختبار منحنى التيار-الجهد عن خلل في أداء إحدى سلاسل الخلايا الشمسية الثلاث. هذه العيوب - التي قد تكون ناجمة عن الاتساخ أو التظليل أو عطل في الأجهزة - كانت ستستمر دون اكتشاف لولا الاختبار، مما يؤثر سلبًا على إنتاج الطاقة على المدى الطويل ويشكل مخاطر ارتفاع درجة الحرارة.

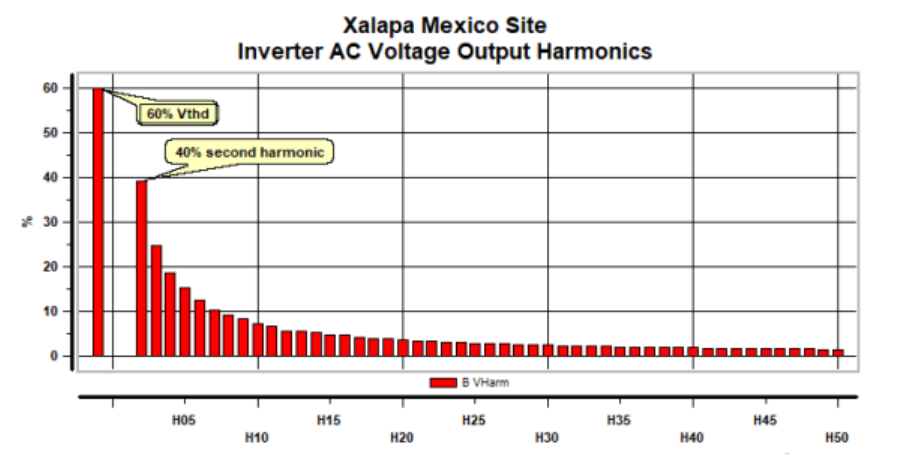

٢. انتهاكات توافقية خطيرة: أشارت قياسات جودة الطاقة إلى أن التوافقيات الخارجة من محول التيار المتردد تجاوزت بكثير حدود معيار IEEE 519، حيث بلغ إجمالي تشوه التوافقيات في الجهد (Vthd) 60%. كما تم رصد توافقيات زوجية غير معتادة (نادرة في معظم أنظمة الطاقة). يمكن أن تتسبب التوافقيات المفرطة في ارتفاع درجة حرارة المعدات الحثية (مثل المحولات)، والرنين، وارتفاع تيارات الحياد، وزيادة الجهد، وإيقاف تشغيل النظام في نهاية المطاف، مما يؤدي إلى خسائر مالية كبيرة.

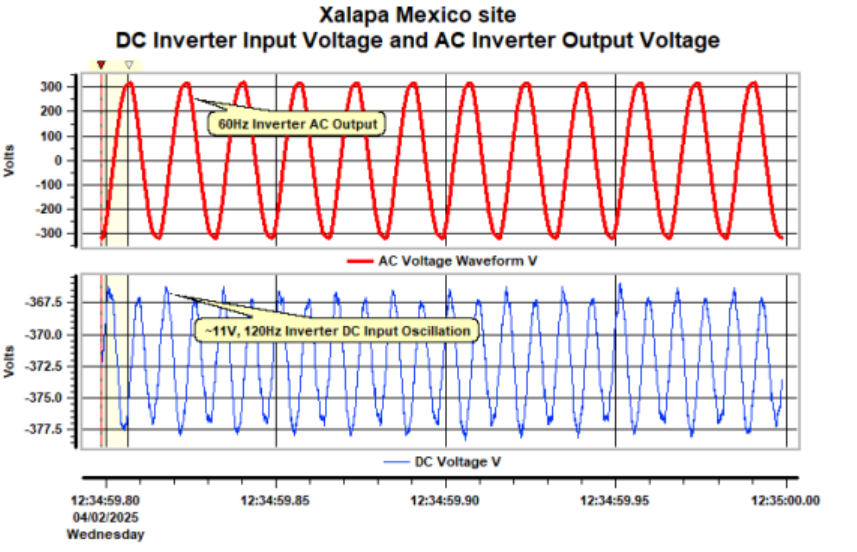

3. تذبذب غير طبيعي في جانب التيار المستمر: أظهر مدخل التيار المستمر للعكس تذبذبًا بقيمة 11 فولت بتردد 120 هرتز (ضعف التردد الأساسي للشبكة 60 هرتز)، ويرجح أن يكون هذا التذبذب مرتبطًا بالتوافقيات من الدرجة الثانية في جانب التيار المتردد. يُضعف هذا التذبذب استقرار العاكس ويُسرّع من تدهور مكوناته. تُؤكد هذه الحالة أن مشاريع الطاقة الشمسية التي لا تخضع لتقييم جودة الطاقة تُعرّض نفسها لمخاطر تشغيلية خفية. يُساعد الاختبار الاحترافي على تحديد هذه المشكلات مبكرًا، مما يُوفر أساسًا قائمًا على البيانات لاتخاذ الإجراءات التصحيحية.


أفضل الممارسات لضمان جودة الطاقة في مشاريع الطاقة الشمسية

استنادًا إلى الخبرة الصناعية وحالات واقعية، ينبغي لمشاريع الطاقة الشمسية تطبيق نظام إدارة جودة الطاقة لدورة الحياة الكاملة، مع التركيز على ست ممارسات أساسية:
1. إجراء اختبارات التحقق من الأداء قبل وبعد التركيب

يُحدد اختبار ما قبل التركيب "خطًا أساسيًا" للشبكة، ويكشف عن مشكلات جودة الطاقة الموجودة مسبقًا، ويحمي القائمين على التركيب من أي مسؤولية غير مبررة. أما اختبار ما بعد التركيب، فيعزل اضطرابات جودة الطاقة الناتجة عن دمج الألواح الكهروضوئية، ويضمن توافقها مع الشبكة. يُعد هذا النهج ذو المرحلتين ("تقييم خط الأساس قبل التركيب والتحقق بعد التركيب") بالغ الأهمية للامتثال والسلامة.

2. إجراء عمليات تدقيق سنوية لجودة الأداء والصحة الكهربائية

يُمكّن اختبار PQ الشامل السنوي وتقييمات صحة النظام الكهربائي من الكشف المبكر عن المشكلات المحتملة، وتوضيح مسؤولية الأعطال، والتحقق من الامتثال للأداء، وضمان الموثوقية على المدى الطويل.

3. إجراء تحليل ارتباطي بين جودة الطاقة وأداء النظام

أدمج مقاييس جودة الطاقة في نظام المراقبة التشغيلية الأساسي. يُمكّن تحليل العلاقات بين التوافقيات وتقلبات الجهد وإنتاج الطاقة ومعدلات تعطل المعدات من الصيانة التنبؤية، مما يُحوّل من الإصلاحات التفاعلية إلى الوقاية الاستباقية.

4. دمج نتائج اختبار الجودة في بروتوكولات القبول والضمان

اجعل تقارير اختبار جودة الطاقة شرطًا أساسيًا لقبول المشروع. حدد معايير جودة الطاقة في اتفاقيات الضمان لتعزيز المساءلة بين الموردين والفنيين والمالكين، مما يضمن تتبع المشكلات بفعالية. ٥. تركيب عدادات جودة الطاقة الثابتة للتطبيقات الحيوية.

بالنسبة للمشاريع واسعة النطاق، أو بيئات الشبكات المعقدة، أو المواقع التي شهدت تاريخاً من مشاكل جودة الطاقة، يُنصح باستخدام عدادات جودة الطاقة الثابتة. فعلى الرغم من ارتفاع تكلفتها الأولية، إلا أنها توفر بيانات مستمرة ومتسقة حول أحداث جودة الطاقة، مما يدعم اتخاذ قرارات تشغيلية مدروسة.

6. توثيق أدلة الامتثال والضمان بشكل منهجي

احتفظ بسجلات فنية شاملة، بما في ذلك بيانات اختبار PQ وتقارير الامتثال. تُعد هذه الوثائق أساسية لعمليات التفتيش الرقابية ومطالبات الضمان، مما يحمي مصالح جميع أصحاب المصلحة في المشروع.
