مسح جودة الطاقة: دليل عملي شامل من التخطيط إلى التنفيذ

في الإنتاج الصناعي والعمليات التجارية، يُعدّ التشغيل المستقر لأنظمة الطاقة الركيزة الأساسية لضمان أداء المعدات وتحسين كفاءتها. ومع ذلك، غالبًا ما تؤدي مشكلات جودة الطاقة، مثل انخفاض الجهد، والتلوث التوافقي، وأعطال التأريض، إلى توقفات غير طبيعية للمعدات، وتقلبات في جودة المنتج، وحتى مخاطر السلامة. وكوسيلة رئيسية لتحديد هذه المشكلات وحلها، تُحدد منهجية واحترافية مسح جودة الطاقة بشكل مباشر كفاءة وفعالية استكشاف الأخطاء وإصلاحها. يجمع هذا المقال بين معايير الصناعة والخبرة العملية، ويُفصّل عملية مسح جودة الطاقة بالكامل، مُوفرًا إطارًا عمليًا للمهندسين والفنيين.

1. القيمة الأساسية والفهم الأساسي لمسوحات جودة الطاقة

مخاطر مشاكل جودة الطاقة خفية ومتراكمة. على المدى القصير، قد تظهر على شكل أعطال في المعدات وانقطاعات في نقل البيانات؛ وعلى المدى الطويل، قد تُسرّع من شيخوخة المعدات الرئيسية مثل المحركات والمحولات، مما يزيد من تكاليف الصيانة ومخاطر الإغلاق. على سبيل المثال، عانت إحدى شركات التصنيع من إعادة تشغيل نظام PLC لخط الإنتاج بسبب انخفاض جهد الشبكة، مما أدى إلى خسارة مئات الآلاف من اليوانات من إغلاق واحد. واجه مركز بيانات تيارًا غير طبيعي بسبب ضعف تأريض المحايد، مما تسبب في تلف أجهزة عدة خوادم.

إن مسح جودة الطاقة ليس مجرد "اكتشاف للأخطاء" بل هو تقييم منهجي يتم إجراؤه بطريقة منظمة ومتدرجة لتحقيق ثلاثة أهداف أساسية:

1. تحديد السبب الجذري: التمييز بين ما إذا كانت المشكلة تنشأ من جانب الشبكة (على سبيل المثال، تبديل مكثف مكتب إمداد الطاقة) أو من جانب المستخدم (على سبيل المثال، بدء وإيقاف المعدات ذات الطاقة العالية).

2. تحديد التأثير: استخدم سجلات البيانات لتوضيح المعلمات الرئيسية مثل سعة تقلب الجهد ومحتوى التوافقيات، وتحديد ما إذا كانت تتجاوز عتبة تحمل المعدات.

3. صياغة الحلول: تصميم تدابير تصحيح مستهدفة بناءً على نتائج المسح، مثل تركيب أجهزة UPS أو أجهزة التصفية أو تحسين أنظمة التأريض.

تُوفر المعايير الدولية أساسًا أساسيًا للمسوحات، ومن بينها المواصفة IEC 61000-4-30 الفئة أ، وهي المواصفة الأساسية لقياس جودة الطاقة. وتشترط هذه المواصفة أن تتمتع المعدات بالقدرة على التقاط مشاكل دقيقة مثل انخفاض الجهد، والتوافقيات، والوميض. كما أن معايير معهد مهندسي الكهرباء والإلكترونيات الأمريكية (IEEE) تتواءم تدريجيًا مع هذه المواصفة؛ فعلى سبيل المثال، اعتمد معيار IEEE 519:2014 طريقة قياس التوافقيات الواردة في المواصفة IEC 61000-4-7، مما يُعزز توحيد المعايير التقنية للصناعة.

2. أدوات المسح: اختيار "أدوات التشخيص" المُكيّفة مع السيناريوهات

تعتمد دقة مسح جودة الطاقة في المقام الأول على الاختيار الرشيد للأدوات. تختلف المتطلبات الوظيفية للأدوات اختلافًا كبيرًا باختلاف السيناريوهات، ويمكن تقسيم المعدات الأساسية إلى فئتين: "محمولة" و"ثابتة"، مع استخدام أدوات مساعدة لتكملة كشف النقاط العمياء.

( 1) معدات مراقبة القلب: سيناريوهات التكيف للأنواع المحمولة والثابتة

(2) الأدوات المساعدة: ملء فجوات الكشف

بالإضافة إلى أدوات المراقبة الأساسية، يمكن للأدوات التالية تعزيز شمولية المسوحات:

· أجهزة التصوير الحراري بالأشعة تحت الحمراء: اكتشاف التسخين غير الطبيعي للوصلات الفضفاضة والكابلات المثقلة في خزائن التوزيع لتحديد نقاط الخطأ المحتملة مسبقًا.

· أجهزة اختبار مقاومة الأرض: قياس معاوقة أنظمة التأريض لاستكشاف أخطاء التيارات غير الطبيعية الناجمة عن سوء التأريض.

· أجهزة اختبار العزل: تقييم أداء العزل للكابلات وملفات المحرك لتحديد ما إذا كان هناك خطر التسرب.

· مسجلات الفيديو/الصوت: تسجل الأصوات غير الطبيعية (على سبيل المثال، الطنين المفرط من المحولات) وحالة ضوء المؤشر أثناء تشغيل المعدات للمساعدة في تحليل الأخطاء.

ملاحظة: يجب معايرة جميع الأدوات بانتظام لتلبية متطلبات دقة IEC 61000-4-30 الفئة A، وتجنب سوء تقدير البيانات بسبب أخطاء المعدات.

3. عملية التشغيل الكاملة: حلقة مغلقة من ست خطوات من التخطيط إلى التحقق

يجب أن يتبع مسح جودة الطاقة عمليةً متكاملةً تشمل "التخطيط، التفتيش، المراقبة، التحليل، التصحيح، والتحقق". لكل مرحلة أهداف واضحة ونقاط تشغيلية رئيسية، ولا يُمكن إغفال أيٍّ منها.

(1) المرحلة الأولى: التخطيط والإعداد - توضيح "ما الذي يجب التحقق منه، وأين يتم التحقق منه، ومدة التحقق"

يعد التخطيط شرطًا أساسيًا لإجراء مسح ناجح ويجب تنفيذه وفقًا لمبدأ "5W" (ماذا/أين/متى/كيف/لماذا):

1. تحديد أهداف المسح (ماذا ولماذا)

2. · بالنسبة لـ "تشخيص الخطأ"، قم بتوضيح ظاهرة الخطأ (على سبيل المثال، تعثر المعدات، وميض الشاشة) ونموذج وموقع المعدات المتأثرة.

· بالنسبة إلى "المسوحات الأساسية"، حدد مؤشرات التقييم (على سبيل المثال، انحراف الجهد، ومحتوى التوافقيات) وقارنها بمعايير الصناعة (على سبيل المثال، حدود التوافقيات IEEE 519).

3. تحديد نقاط المراقبة (أين)

4. · أعطال النقطة الواحدة: أعطِ الأولوية لمراقبة محطة وصول الطاقة للمعدات المعيبة، ثم تتبعها إلى نقطة الاقتران المشتركة (PCC) لتحديد مصدر المشكلة.

· قضايا المصنع بالكامل: ابدأ من PCC وقم بتغطية جميع دوائر التغذية والأحمال الرئيسية (على سبيل المثال، UPS والمحركات الكبيرة) إلى الأسفل لتشكيل شبكة مراقبة "من أعلى إلى أسفل".

· التركيز على مركز التحكم في الطاقة (PCC): باعتباره الحدود بين المستخدم والشبكة، يمكن لمراقبة البيانات في مركز التحكم في الطاقة (PCC) توضيح نسب المسؤولية (على سبيل المثال، انخفاض الجهد على جانب الشبكة مقابل حقن التوافقيات على جانب المستخدم).

5. ضبط دورات المراقبة (متى)

6. · تغطية "دورة عمل" واحدة على الأقل: على سبيل المثال، يتطلب المصنع الذي يعمل بثلاث نوبات 72 ساعة من المراقبة، ويتطلب مركز التسوق الذي يعمل بأوضاع تشغيل أسبوعية مختلفة أسبوعًا واحدًا من المراقبة.

· التوافق مع أنماط الخطأ: إذا حدثت المشكلات فقط في الساعة 8 صباحًا و6 مساءً، فركز على التقاط بدء تشغيل المعدات وإيقافها (على سبيل المثال، ضواغط الهواء والمصاعد) أو الشبكة فترات تبديل المكثف.

7. جمع المعلومات الأساسية (كيف)

8. · استرداد الرسومات الكهربائية للمصنع للتأكد من سعة المحول، وطرق الأسلاك، وأنواع نظام التأريض.

· إجراء مقابلات مع مشغلي المعدات لتسجيل أوقات حدوث الأعطال ومدتها والظواهر المصاحبة لها (على سبيل المثال، "في كل مرة يتم فيها تشغيل آلة اللحام، يتم إعادة تشغيل الكمبيوتر").

· توثيق التغييرات الأخيرة: مثل إضافة معدات جديدة، أو تعديلات الخطوط، أو ترقيات الشبكة، والتي قد تكون سبباً في حدوث مشكلات.

(2) المرحلة الثانية: التفتيش في الموقع - التقاط "المخاطر الخفية المرئية"

غالبًا ما يُغفل عن الفحص الميداني، إلا أن العديد من مشاكل جودة الطاقة تنبع من عيوب كهربائية أساسية. يجب إجراء الفحص على خطوتين: "خارجي" و "داخلي":

1. التفتيش الخارجي (جانب الشبكة)

2. · تحقق من نوع خطوط إمداد الطاقة (على سبيل المثال، الخطوط العلوية معرضة لضربات الصواعق، والكابلات الموجودة تحت الأرض تتلف بسهولة بسبب بناء).

· مراقبة موقع وحالة تشغيل أجهزة تعويض المكثفات الخاصة بمكتب إمداد الطاقة لتحديد ما إذا كانت هناك تقلبات في الجهد ناجمة عن التبديل المتكرر.

· انتبه لمصادر التداخل القريبة: على سبيل المثال، قد تتسبب أفران التردد المتوسط ومعدات التردد اللاسلكي في المصانع القريبة في حدوث تداخل من خلال ربط الشبكة.

3. التفتيش الداخلي (جانب المستخدم)

4. · الفحص البصري: تحقق مما إذا كانت أبواب خزانة التوزيع فضفاضة، وما إذا كانت طبقات عزل الكابلات تالفة، وما إذا كانت المحطات بها علامات تآكل.

· الكشف بالأشعة تحت الحمراء: استخدم جهاز التصوير الحراري لمسح قواطع الدائرة والجهات التلامسية لتحديد النقاط الساخنة (على سبيل المثال، الوصلات الفضفاضة ذات درجات الحرارة التي تتجاوز (درجة الحرارة المحيطة بـ 30 درجة مئوية).

· التركيز على مشاكل الأسلاك: وفقًا لتجربة الصناعة، فإن التوصيلات الفضفاضة هي السبب الأكثر شيوعًا، مما قد يؤدي إلى انخفاض الجهد وتداخل النبضات (انظر الجدول 1).

· التحقق من نظام التأريض: تحقق مما إذا كان الاتصال بين السلك المحايد والسلك الأرضي يتوافق مع اللوائح لتجنب مشكلات مثل "انعكاس السلك المحايد إلى الأرضي" و"التأريض عالي المقاومة".

الجدول 1: مشاكل الأسلاك الشائعة وتأثيراتها

يجب إيلاء اهتمام خاص لقواعد السلامة: يجب أن تتوافق جميع عمليات التفتيش مع معيار NFPA 70E (الكود الكهربائي الوطني)، ويجب على المشغلين ارتداء معدات الوقاية الشخصية (PPE) مثل القفازات العازلة والنظارات الواقية. يُمنع منعًا باتًا فك/تركيب الأسلاك الكهربائية أثناء التشغيل.

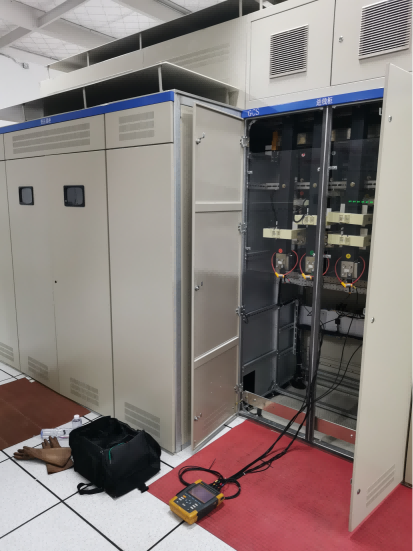

(3) المرحلة 3: مراقبة الطاقة - التقاط "الشذوذ غير المرئي" بدقة

تتطلب مرحلة المراقبة تسجيلًا متزامنًا لـ "الجهد + التيار". قياس الجهد فقط يُمكّن من تحديد المشاكل، لكن دمجه مع التيار يُتيح تحديد السبب الجذري (على سبيل المثال، زيادة التيار المصحوبة بانخفاض الجهد تُشير إلى أن المشكلة ناجمة عن الأحمال اللاحقة). تنقسم العملية إلى ثلاث خطوات:

1. إعداد الوضع (وضع النطاق)

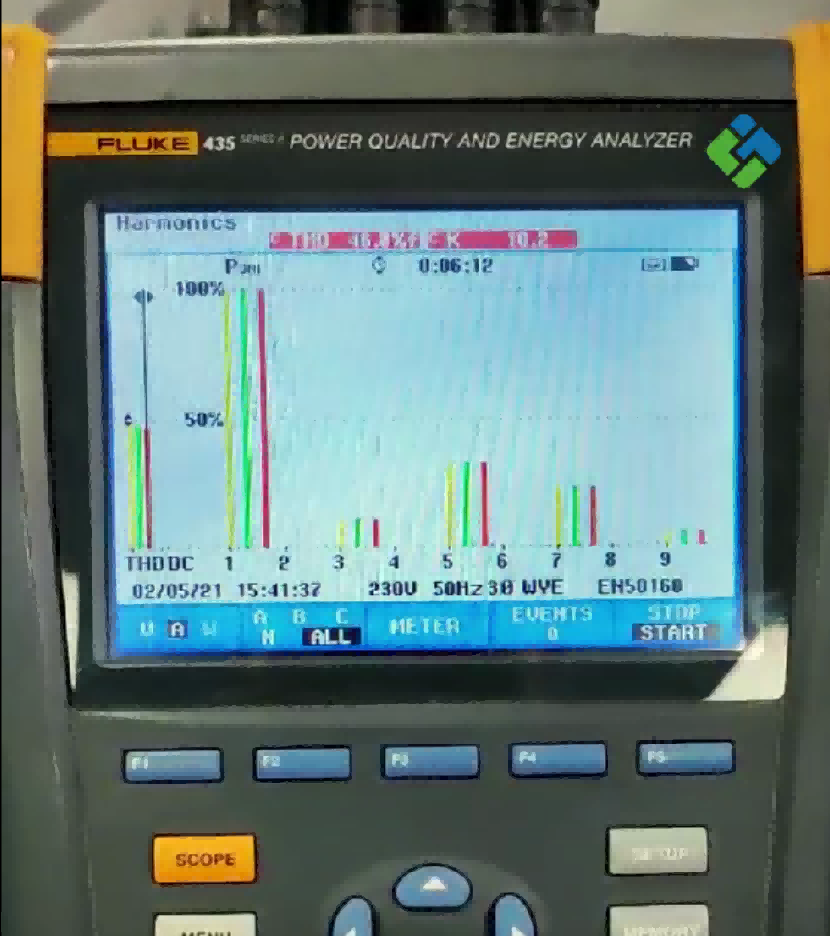

2. · قم بتمكين وضع الذبذبات لمراقبة ما إذا كانت أشكال موجة الجهد والتيار مشوهة (على سبيل المثال، "القص" أو "الخلل" الناجم عن التوافقيات) وتحديد ما إذا كان هناك تداخل من الأحمال غير الخطية (على سبيل المثال، محولات التردد، مصابيح LED).

3. تسجيل الفاصل الزمني

4. · اضبط فترة أخذ العينات (على سبيل المثال، مرة واحدة في الدقيقة) لتسجيل بيانات الخلفية (على سبيل المثال، قيمة الجهد التربيعي المتوسط، وعامل القدرة) والتقاط التغييرات البطيئة (على سبيل المثال، انحراف جهد الشبكة، وزيادة الحمل التدريجي).

5. تشغيل عتبة الحدث

6. · حدد الحدود بناءً على تحمل المعدات (على سبيل المثال، انخفاض الجهد ≤ 80% من القيمة المقدرة، المحتوى التوافقي > 5%) لتسجيل الأحداث الرئيسية فقط وتجنب تكرار البيانات ("لا حاجة لالتقاط المحيط بأكمله عندما تكون هناك حاجة إلى الأسماك المستهدفة فقط").

· مراجعة البيانات بشكل منتظم وتعديل العتبات: على سبيل المثال، إذا تم ضبط العتبة الأولية على "انخفاض الجهد > 10%" وتم تسجيل عدد كبير جدًا من الأحداث غير ذات الصلة، فيمكن زيادتها إلى " > 15%".

(4) المرحلة الرابعة: تحليل البيانات - تحويل "البيانات" إلى "استنتاجات"

ينبغي لتحليل البيانات أن يتجنب "تكديس البيانات"؛ ويتمثل جوهر ذلك في "ربط ظواهر الخطأ ببيانات المراقبة"، من خلال أربع خطوات:

1. تصفية الأحداث الرئيسية

2. · استخراج البيانات المتوافقة مع أوقات الخطأ (على سبيل المثال، "تم تشغيل الجهاز في الساعة 10:00، وأظهرت المراقبة انخفاضًا في الجهد إلى 70% في الساعة 9:59، واستمر لمدة 0.5 ثانية").

· استبعاد الأحداث غير ذات الصلة (على سبيل المثال، "تقلب الجهد بنسبة 0.5% لمدة ثانية واحدة، ولم يؤثر على تشغيل المعدات").

3. تحديد مدى خطورة المشكلة

4. · المقارنة مع الحدود القياسية: على سبيل المثال، إذا تم قياس محتوى التوافقي الثالث بنسبة 8%، وهو ما يتجاوز حد 5% المحدد في IEEE 519، يتم الحكم على ذلك بأنه "تلوث توافقي شديد".

· تحليل اتجاهات الأحداث: على سبيل المثال، إذا حدث 12 انخفاضًا في الجهد خلال أسبوع، 8 منها تتركز أثناء بدء تشغيل المعدات في نوبة الصباح، يشير إلى أن المشكلة تتعلق بالأحمال من جانب المستخدم.

5. دمج نتائج التفتيش

6. · إذا تم الكشف عن "نبضات الجهد" وتم العثور على أطراف مفكوكة أثناء الفحص، فيمكن إصدار حكم أولي على "تداخل النبضات الناجم عن التوصيلات المفكوكة".

· إذا كان محتوى التوافقيات في PCC مرتفعًا ولكن لا توجد أحمال غير خطية عالية الطاقة على جانب المستخدم، فاتصل بمكتب إمداد الطاقة للتحقيق في مشكلات جانب الشبكة.

7. حدد السبب الجذري

8. · مشاكل المصب: زيادة التيار → انخفاض الجهد (على سبيل المثال، انخفاض الجهد الناجم عن بدء تشغيل المحرك).

· مشاكل المنبع: يتغير الجهد أولاً → يتبعه التيار (على سبيل المثال، تقلبات تيار الحمل الناجمة عن انحراف جهد الشبكة).

· مشاكل التأريض: تيار محايد غير طبيعي مصحوبًا بعلب المعدات الحية، مما يتطلب فحص معاوقة التأريض.

(5) المرحلة 5: حلول التصحيح - حل المشكلات المستهدفة

ينبغي أن يتجنب التصحيح "تركيب المعدات بشكل عشوائي"، وأن يطوّر حلولاً تستند إلى السبب الجذري. الإجراءات الشائعة هي كما يلي:

ملاحظة: يجب أن يتم تصميم حلول التصحيح بواسطة مهندسين كهربائيين محترفين لتجنب "الحماية الزائدة" (على سبيل المثال، تركيب أجهزة UPS لدوائر الإضاءة العادية) أو "الحماية غير الكافية" (على سبيل المثال، استخدام المرشحات السلبية للتعامل مع التوافقيات عالية الترتيب).

(6) المرحلة 6: التحقق من التأثير - مفتاح الإدارة ذات الحلقة المغلقة

بعد التصحيح، كرر المراقبة (بنفس دورة المسح الأولي) للتحقق من الفعالية:

1. قارن البيانات قبل وبعد التصحيح: على سبيل المثال، إذا انخفض محتوى التوافقيات من 8% إلى 3% وانخفض عدد مرات انخفاض الجهد من 12

مرات/أسبوع إلى 0، الحل فعال.

2. التتبع طويل الأمد: تحتاج أنظمة المراقبة الثابتة إلى تسجيل البيانات بشكل مستمر لضمان عدم تكرار المشكلات.

3. أرشفة المستندات: تنظيم وتسجيل تقارير المسح، وبيانات المراقبة، وخطط التصحيح لتوفير المراجع للصيانة اللاحقة.

4. خمسة مبادئ عملية: مفتاح تجنب "الطرق الالتفافية"

1. التحقق من المعقولية: يجب أن تتوافق البيانات مع القوانين الفيزيائية (على سبيل المثال، "إذا ارتفع الجهد ولكن انخفض التيار، تحقق مما إذا كان الأسلاك معكوسة")؛ لا يمكن إجبار البيانات المتناقضة على التفسير.

2. الوعي بالأداة: توضيح حدود المعدات (على سبيل المثال، نطاق مقياس الجهد، ومراقبة نطاق القياس التوافقي) لتجنب الأخطاء الناجمة عن الاستخدام الزائد عن النطاق.

3. تحقق من المشكلات الواضحة أولاً: ابدأ بالأسباب البسيطة مثل التوصيلات الفضفاضة وأخطاء الأسلاك قبل استكشاف المشكلات المعقدة وإصلاحها (على سبيل المثال، التوافقيات الشبكية).

4. تجنب الإفراط في التحليل: ركز على "الأحداث الرئيسية" التي تؤثر على تشغيل المعدات؛ ليست هناك حاجة للتركيز على التقلبات البسيطة (على سبيل المثال، الجهد ±0.2%).

5. السلامة أولاً: يجب إجراء جميع العمليات مع إيقاف تشغيل الطاقة أو تحت حماية العزل؛ ويُحظر تمامًا توصيل أو فصل أسلاك الشاشة.

خاتمة

مسح جودة الطاقة عملٌ يجمع بين التكنولوجيا والخبرة. ولا تكمن قيمته في حل المشكلات القائمة فحسب، بل تكمن أيضًا في إنشاء "ملف سلامة الطاقة" استنادًا إلى بيانات خط الأساس، لتحقيق الانتقال من "الإصلاح السلبي" إلى "الوقاية الاستباقية". على سبيل المثال، اكتشف مصنع سيارات، من خلال الرصد طويل الأمد، أن معدل حمل المحولات يتزايد باستمرار، فقام بتوسيع طاقته في الوقت المناسب، متجنبًا مخاطر التوقف خلال ساعات الذروة الصيفية.

مع تطور تكنولوجيا الشبكات الذكية، سيصبح الجمع بين أنظمة المراقبة الثابتة والمنصات السحابية اتجاهًا رائجًا. ومن خلال نقل البيانات في الوقت الفعلي وتحديد الشذوذ بالذكاء الاصطناعي، يمكن تقصير زمن الاستجابة للأعطال بشكل أكبر. ومع ذلك، وبغض النظر عن التحديثات التكنولوجية، يظل "التخطيط المنهجي والمراقبة الدقيقة والتحليل المنطقي" جوهر مسوحات جودة الطاقة، وحجر الأساس لضمان استقرار تشغيل أنظمة الطاقة.
