مرشح التوافقيات النشط SiC MOSFET لتصحيح THDi الصناعي

مرشح توافقي نشط من SiC MOSFET لتصحيح THDi الصناعي

استبدل مصنع نسيج في فيتنام بنوك المكثفات الخاصة به ثلاث مرات خلال 18 شهرًا. اتبعت كل حالة فشل النمط نفسه: انتفخت علب المكثفات، وانصهرت نقاط تلامس الكونتاكتورات، وانفجرت المصهرات خلال وردية بعد الظهر عندما كانت 85% من إطارات الغزل المعتمدة على VFD تعمل في الوقت نفسه. احتاج المصنع إلى مرشح توافقي نشط من SiC MOSFET لحل السبب الجذري، لكن فريق الهندسة كان قد قيّم فقط خيارات التعويض السلبي.

لم يكن السبب الجذري هو وجود مكثفات معيبة. كان ناقل 400 فولت في المصنع يحمل THDi بنسبة 32%، وكانت تهيمن عليه تيارات التوافقي الخامس والسابع من مقومات الواجهة الأمامية لـ VFD. شكّل بنك المكثفات السلبي رنينًا متوازيًا بالقرب من التوافقي السابع، مما أدى إلى تضخيم التشوه بدلًا من تصحيح معامل القدرة.

كان مدير الصيانة يعرف المشكلة. لكنه كان يفتقر إلى حل يمكنه العمل عند درجة حرارة محيطة تبلغ 40°C، والتعامل مع تغيرات الحمل السريعة، وتحقيق خفض قابل للقياس في THDi دون إنشاء مسارات رنين جديدة.

لماذا تفشل المرشحات السلبية في بيئات الأحمال الديناميكية

تُضبط المرشحات التوافقية السلبية على رتبة توافقية محددة. وهي تحقن قدرة تفاعلية ثابتة بغض النظر عن حالة الحمل. عندما يتغير عدد أجهزة VFD في مصنع نسيج من 30% إلى 100% من السعة المركبة خلال وردية واحدة، تتأرجح البنوك السلبية بين التعويض الناقص والتعويض الزائد — وكلتا الحالتين تؤديان إلى تدهور جودة الطاقة.

تقيس المرشحات التوافقية النشطة تيار الحمل في الوقت الفعلي. وهي تحقن تيارات توافقية مساوية ومعاكسة لإلغاء التشوه عند PCC. يتتبع التعويض طيف التوافقيات للحمل كل 40 ميكروثانية.

لكن أشباه الموصلات التي تولد تيار التعويض هذا تحدد أداء المرشح تحت الإجهاد الحراري وتردد التبديل العالي وجهد الشبكة المشوه.

لماذا يتفوق مرشح توافقي نشط من SiC MOSFET على AHF باستخدام Si IGBT

يستخدم المرشح التوافقي النشط التقليدي وحدات Si IGBT بتبديل عند 12–16 kHz. يفرض تيار الذيل في IGBT أثناء الإيقاف مفاضلة في التصميم: زيادة تردد التبديل لتحسين جودة شكل موجة إلغاء التوافقيات، أو خفضه للحد من خسائر التبديل. لا يستطيع المهندسون تحسين الأمرين في الوقت نفسه.

يزيل SiC MOSFET هذه المفاضلة. يتميز الصمام الثنائي الداخلي الخاص به بشحنة استرداد عكسي صفرية. يحدث الإيقاف دون تيار ذيل. يعمل الجهاز بتبديل عند 30–50 kHz مع خسائر كلية أقل من IGBT عند 16 kHz.

تترجم ثلاث مزايا قابلة للقياس مباشرة إلى أداء ميداني:

1. تردد تبديل أعلى ينتج تيار تعويض أنظف. يتعامل مرشح LCL الناتج مع تموج أقل، لذلك يعمل الملف عند حرارة أقل ويشغل مساحة أقل في الخزانة.

2. خسائر تبديل أقل تقلل طرد الحرارة بحوالي 30%. تبدد وحدة SiC بقدرة 100 A نحو 850 W تقريبًا مقابل 1,200 W لوحدة Si IGBT مكافئة. يصبح هذا الفرق حاسمًا في غرف الكهرباء بجنوب شرق آسيا حيث تصل درجة الحرارة المحيطة إلى 40–45°C.

3. dv/dt متحكم به — تشكل دوائر قيادة بوابة SiC حافة التبديل بحيث تكون أقل من 5 kV/μs. يحمي ذلك عزل ملفات المحركات في المصانع الكثيفة الاستخدام لـ VFD حيث تؤدي ظواهر الموجة المنعكسة بالفعل إلى إجهاد ملفات العضو الثابت.

الجدول A: مقارنة تقنية بين AHF باستخدام Si IGBT وAHF باستخدام SiC MOSFET

البنية ثلاثية المستويات: الفوائد العملية لـ AHF الصناعي

تقوم بنية NPC ثلاثية المستويات أو البنية من نوع T بتقسيم ناقل التيار المستمر باستخدام مشبك نقطة محايدة. يرى كل جهاز تبديل نصف جهد ناقل التيار المستمر. يتبدل جهد الخرج بين ثلاثة مستويات بدلاً من مستويين، مما يوفر ثلاث فوائد عملية لتطبيقات AHF:

أولاً، تنخفض خطوة جهد الخرج إلى النصف. يتعرض محث مرشح LCL لنصف إجهاد الفولت-ثانية، لذلك تنخفض خسائر القلب.

ثانياً، يتضاعف تردد التموج الفعلي مقارنة بتردد تبديل الجهاز. ينتج معدل تبديل قدره 40 kHz مكوّناً تموجياً بتردد 80 kHz، مما يتطلب محث مرشح أصغر بكثير.

ثالثاً، يتعامل التحكم في النقطة المحايدة مع التوافقيات ذات التسلسل الصفري — 3rd و9th و15th — مباشرة. لا تستطيع عواكس المستوى الثاني إلغاء تيارات التسلسل الصفري دون إضافة رجل رابعة.

الاختيار الهندسي: مطابقة سعة AHF لظروف الحمل الفعلية

أكثر أخطاء المواصفات شيوعاً هو اختيار AHFالسعة بناءً على تصنيف kVA للمحول بدلاً من التيار التوافقي المقاس.

قد ينتج محول بقدرة 2,000 kVA يغذي أحمال VFD وأحمالاً خطية مختلطة 400 A فقط من إجمالي التيار التوافقي. إن تحديد AHF بقدرة 500 A يهدر الميزانية ومساحة الخزانة. أما وحدة بقدرة 300 A مع هامش احتياطي 15% فتكون أقل تكلفة، وتشغل نفس غرفة الكهرباء مع مساحة إضافية، وتحقق تصحيح THDi مطابقاً.

تسجل طريقة الاختيار الصحيحة قيمة THDi لتيار الحمل وطيف RMS عند نقطة الربط المشترك خلال دورة إنتاج كاملة — وليس قياساً لحظياً. تُظهر مصانع النسيج وخطوط تجميع السيارات ومصانع معالجة الأغذية جميعها تغيراً في التيار التوافقي بمقدار ±40% خلال فترة العمل. يفوّت القياس لمدة 30 دقيقة حالة الحمل الأسوأ.

الجدول B: دليل اختيار سعة AHF — سيناريوهات صناعية في جنوب شرق آسيا

تفترض جميع التصنيفات 400 فولت، 50 هرتز، ودرجة حرارة محيطة 40°C. للتشغيل عند درجة حرارة محيطة 45°C، أضف هامش سعة بنسبة 10%.

التركيب دون انقطاع الإنتاج

يتصل مرشح التوافقيات النشط على التوازي مع الحمل عند لوحة التوزيع الرئيسية. تُثبت محولات التيار CT حول قضبان التوصيل الداخلة — ولا يلزم فصل قضبان التوصيل. تنتهي كابلات قدرة AHF عند قاطع دائرة احتياطي. تستغرق عملية التشغيل التجريبي 4–6 ساعات بينما يستمر المصنع في التشغيل الطبيعي.

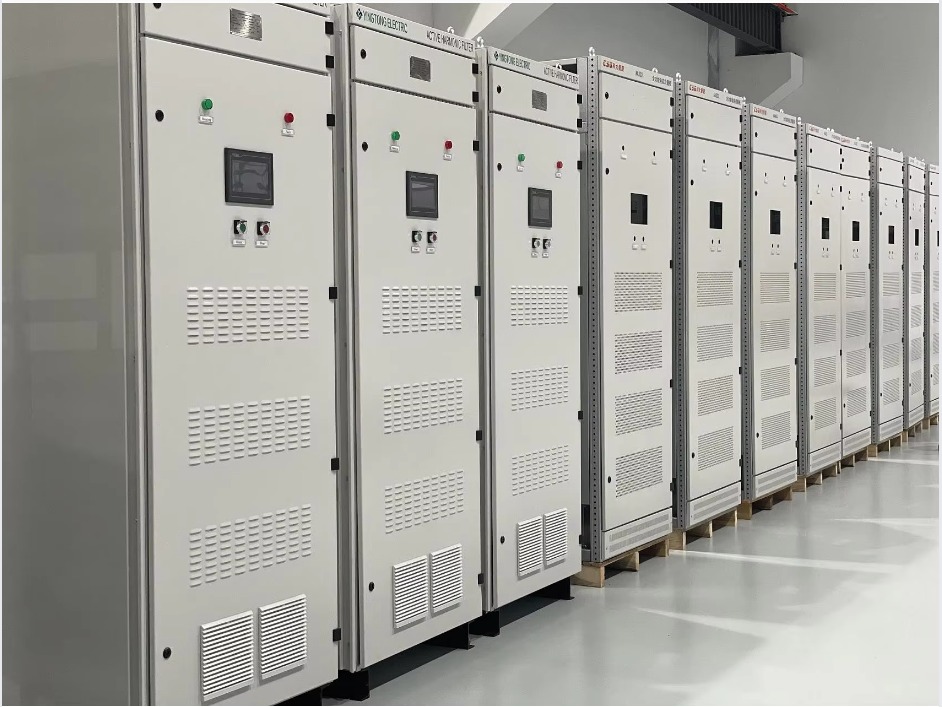

تُثبت الوحدات المثبتة على الجدار حتى 150 أمبير بجانب لوحة التبديل. تشغل الخزائن الأرضية من 200 أمبير إلى 600 أمبير مساحة تقارب 1 م² لكل وحدة. تعمل الوحدات المتعددة على التوازي مع مشاركة تيار تلقائية.

[]

النص البديل:مرشح توافقيات نشط SiC MOSFET بتقنية طوبولوجيا ثلاثية المستويات مثبت في مصنع نسيج بجنوب شرق آسيا لتصحيح THDi الصناعي — وحدة YT Electric YTPQC-APF المثبتة على الجدار تعرض توصيلات محولات التيار CT ذات القلب المنفصل، وقسم مرشح LCL، وشاشة لوحة HMI اللمسية.

النتائج المقاسة من الموقع

قامت مجموعة نسيج فيتنامية بتركيب ست وحدات YTPQC-APF عبر ثلاثة مصانع. سجلت القياسات قبل التركيب THDi بين 28% و35% عند ناقل التوزيع الرئيسي بجهد 400 فولت. بعد التركيب، تم قياس THDi بأقل من 4.5% خلال 72 ساعة من التشغيل التجريبي.

توقفت أعطال بنوك المكثفات فورًا. أدى إلغاء عمليات الاستبدال، وتقليل غرامات المرافق، وخفض خسائر عامل K للمحولات إلى توفير يقارب 42,000 دولار أمريكي في السنة الأولى عبر ثلاثة مواقع.

تعمل مرشحات التوافقيات النشطة SiC MOSFET باستمرار عند درجة حرارة محيطة 38–42°C دون خفض في التصنيف. تستغرق الصيانة السنوية — تنظيف مرشحات السحب والتحقق من توصيلات CT — حوالي ساعتين لكل وحدة.

الأسئلة الشائعة

س: كيف أختار سعة AHF المناسبة لمصنعي؟

لا تحدد سعة AHF من لوحة بيانات المحول kVA. قم بقياس طيف تيار التوافقيات الفعلي عند PCC خلال دورة إنتاج كاملة — بحد أدنى 24 ساعة. حدد حجم AHF عند 110–120% من أقصى تيار توافقي مقاس. توفر YT Electric تدقيقًا مجانيًا لجودة الطاقة في الموقع لتحديد التصنيف الصحيح قبل الشراء.

س: هل يتطلب تركيب مرشح توافقيات نشط إيقاف المصنع؟

لا. يتصل AHF على التوازي عند لوحة التوزيع الرئيسية. استخدم محولات تيار ذات قلب منفصل على قضبان التوصيل الحية. أوصل كابلات القدرة بقاطع دائرة احتياطي. تستغرق عملية التركيب والتشغيل التجريبي بالكامل 4–6 ساعات بينما يستمر الإنتاج.

س: ما هي فترة الاسترداد النموذجية لتركيب AHF في جنوب شرق آسيا؟

في الأسواق التي تفرض فيها شركات المرافق غرامات على التوافقيات المفرطة — بما في ذلك فيتنام وتايلاند وإندونيسيا والفلبين — تتراوح فترة استرداد التكلفة بين 12 و24 شهرًا. يشمل الحساب ثلاثة مكونات: إلغاء رسوم الغرامات، وخفض خسائر I²R في المحولات والكابلات (1–3% من إجمالي الحمل)، وتجنب تكاليف أعطال المعدات. غالبًا ما تسترد المصانع التي تتكرر فيها أعطال بنوك المكثفات الاستثمار خلال 10 أشهر.

س: هل يمكن لمرشح التوافقيات النشط SiC MOSFET أن يعمل عند الحمل الكامل في غرفة كهربائية بدرجة حرارة 45°C من دون تكييف هواء؟

نعم. صُممت سلسلة YTPQC-APF للعمل عند الحمل الكامل في درجة حرارة محيطة تبلغ 45°C من دون خفض في القدرة. وتولد وحدات القدرة SiC MOSFET حرارة أقل بنحو 30% من وحدات Si IGBT المكافئة. ويتولى نظام تبريد هوائي قسري متكرر تبديد الحرارة. ويخفض المتحكم تيار الخرج تلقائيًا إذا تجاوزت درجة حرارة IGBT/المشتت الحراري الداخلية 85°C — وهذا حد فصل وقائي، وليس قيدًا على تصميم التشغيل.

الخلاصة

تواجه مصانع التصنيع في جنوب شرق آسيا التي تشغّل أحمالًا كثيفة الاستخدام لمحركات VFD مجموعة محددة من مشكلات جودة الطاقة: ارتفاع THDi، ورنين بنوك المكثفات، والإجهاد الحراري في الغرف الكهربائية غير المنظمة. ويعالج مرشح التوافقيات النشط SiC MOSFET المشكلات الثلاث جميعها من خلال فيزياء أشباه الموصلات — خسائر تبديل أقل، وتردد تبديل أعلى، وتشغيل عند الحمل الكامل في درجة حرارة محيطة تبلغ 45°C من دون خفض في القدرة.

تُصنّع YT Electric سلسلة YTPQC-APF بتقنية طوبولوجيا SiC MOSFET ثلاثية المستويات، بقدرات مقدرة من 50 A إلى 600 A عند 400 V و690 V، ومتاحة بتكوينات للتثبيت على الجدار وللتركيب على الأرضية. تواصل مع فريق هندسة التطبيقات لدينا وأرسل مخططك أحادي الخط وبيانات قياسات جودة الطاقة للحصول على مقترح مخصص لموقعك.
