حلول STATCOM متوسطة الجهد لاستقرار الشبكة الصناعية

MV STATCOM حلول لاستقرار الشبكة الصناعية

تواجه مصانع اللحام الصناعية تحديات فريدة في جودة الطاقة نظرًا لطبيعة أحمال اللحام المتقطعة وعالية التردد. تتسبب هذه الأحمال في تقلبات سريعة في الجهد الكهربائي وتشوه توافقي. يُعدّ تركيب مُعَوِّض التزامن الثابت (STATCOM) للجهد المتوسط الطريقة الأكثر فعالية لتحقيق استقرار الشبكة الكهربائية وضمان استمرارية التشغيل.

الأثر التقني لأحمال اللحام

تتطلب عمليات اللحام كميات هائلة من الطاقة التفاعلية في دفعات قصيرة. يؤدي هذا الطلب إلى انخفاضات كبيرة في الجهد الكهربائي وتذبذب، مما قد يُعطّل أجهزة التحكم الإلكترونية الحساسة والمعدات المجاورة. غالبًا ما تكون بنوك المكثفات التقليدية بطيئة الاستجابة لهذه التغيرات التي تحدث في أجزاء من الثانية.

يستخدم جهاز STATCOM ذو الجهد المتوسط ترانزستورات ثنائية القطب ذات بوابة معزولة عالية السرعة (IGBTs) لتوفير تعويض فوري للطاقة التفاعلية. ومن خلال التبديل بترددات عالية، يستطيع النظام حقن أو امتصاص الطاقة التفاعلية للحفاظ على مستوى جهد ثابت. يمنع هذا النهج الاستباقي توقف المعدات ويطيل عمر الآلات الصناعية.

مقارنة أداء النظام

يوضح الجدول التالي اختلافات الأداء بين طرق التعويض التقليدية وحل STATCOM الحديث في بيئة مصنع لحام نموذجية.

استقرار الجهد والتحكم في الوميض

يُقاس استقرار الشبكة الكهربائية بثبات قيمة الجهد. في مصانع اللحام، يُحدث التشغيل السريع لآلات اللحام الآلية "وميضًا"، والذي يُلاحظ على شكل تذبذب سريع في مصدر الطاقة. يعمل جهاز STATCOM على تخفيف هذا الوميض من خلال العمل كمصدر جهد ديناميكي.

عند انخفاض الجهد أثناء دورة اللحام، يقوم جهاز STATCOM بتوفير تيار سعوي لرفع مستوى الجهد. وعلى العكس، إذا ارتفع الجهد، فإنه يمتص تيارًا حثيًا. ولأنه محول جهد، يستطيع جهاز STATCOM توفير تيار تفاعلي كامل حتى عند انخفاض جهد النظام بشكل ملحوظ، وهو ما لا تستطيع الأنظمة السلبية تحقيقه.

الفوائد التشغيلية للمصانع

إلى جانب الامتثال للوائح شركات الكهرباء، يوفر تركيب جهاز STATCOM للجهد المتوسط فوائد اقتصادية ملموسة. فخفض المحتوى التوافقي يقلل الحرارة المتولدة في المحولات والكابلات، مما يقلل من فقد الطاقة ويمنع تلف العزل قبل الأوان.

علاوة على ذلك، يُحسّن استقرار الشبكة المحلية من ثبات بدء تشغيل ماكينات اللحام، مما يؤدي إلى لحامات ذات جودة أعلى ونسبة نفايات أقل. كما يُتيح التصميم المُدمج لوحدات STATCOM الحديثة سهولة دمجها في غرف الكهرباء القائمة دون الحاجة إلى تغييرات هيكلية كبيرة.

التنفيذ والسلامة

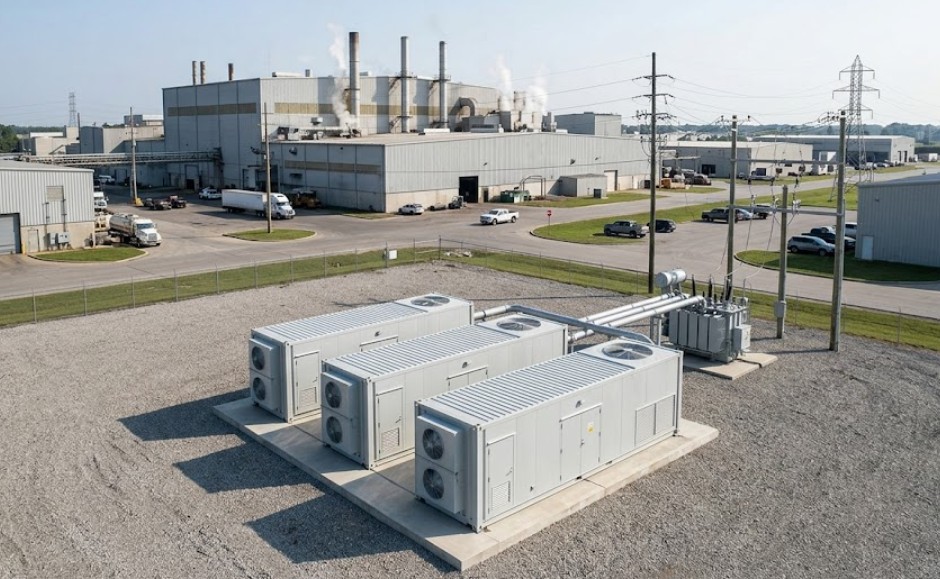

تُعدّ السلامة أولوية قصوى عند استخدام معدات الجهد المتوسط. تتميز وحدات STATCOM الحديثة بأنظمة حماية متطورة، تشمل الحماية من التيار الزائد والجهد الزائد والمراقبة الحرارية. وعادةً ما تُوضع هذه الوحدات في حاويات من فئة NEMA 3R أو أعلى لتحمل الغبار والحرارة في المصانع.

أثناء التشغيل التجريبي، تُضبط خوارزميات التحكم وفقًا للمقاومة المحددة لوصلة الشبكة الكهربائية للمصنع. وهذا يضمن عدم حدوث رنين في جهاز STATCOM مع المعدات الأخرى. والنتيجة هي حل قوي وسهل الاستخدام، يوفر موثوقية طويلة الأمد للتطبيقات الصناعية ذات الطلب العالي.
