تعتمد مراكز البيانات الحديثة على استقرار الأداء الكهربائي. ومع إضافة أنظمة الإمداد بالطاقة غير المنقطعة (UPS)، وأنظمة التبريد الدقيقة، ومحركات التردد المتغير، والمقومات، ووحدات توزيع الطاقة، ورفوف الخوادم عالية الكثافة، يصبح التحكم بجودة الطاقة في مراكز البيانات أكثر صعوبة. وقد تظهر تشوهات التوافقيات، وضعف معامل القدرة، وتقلبات الجهد، وارتفاع درجة الحرارة في الشبكة نفسها. وتؤدي هذه المشكلات إلى زيادة الضغط الكهربائي، وانخفاض الكفاءة، وارتفاع خطر انقطاع التيار أو تعطل المعدات.

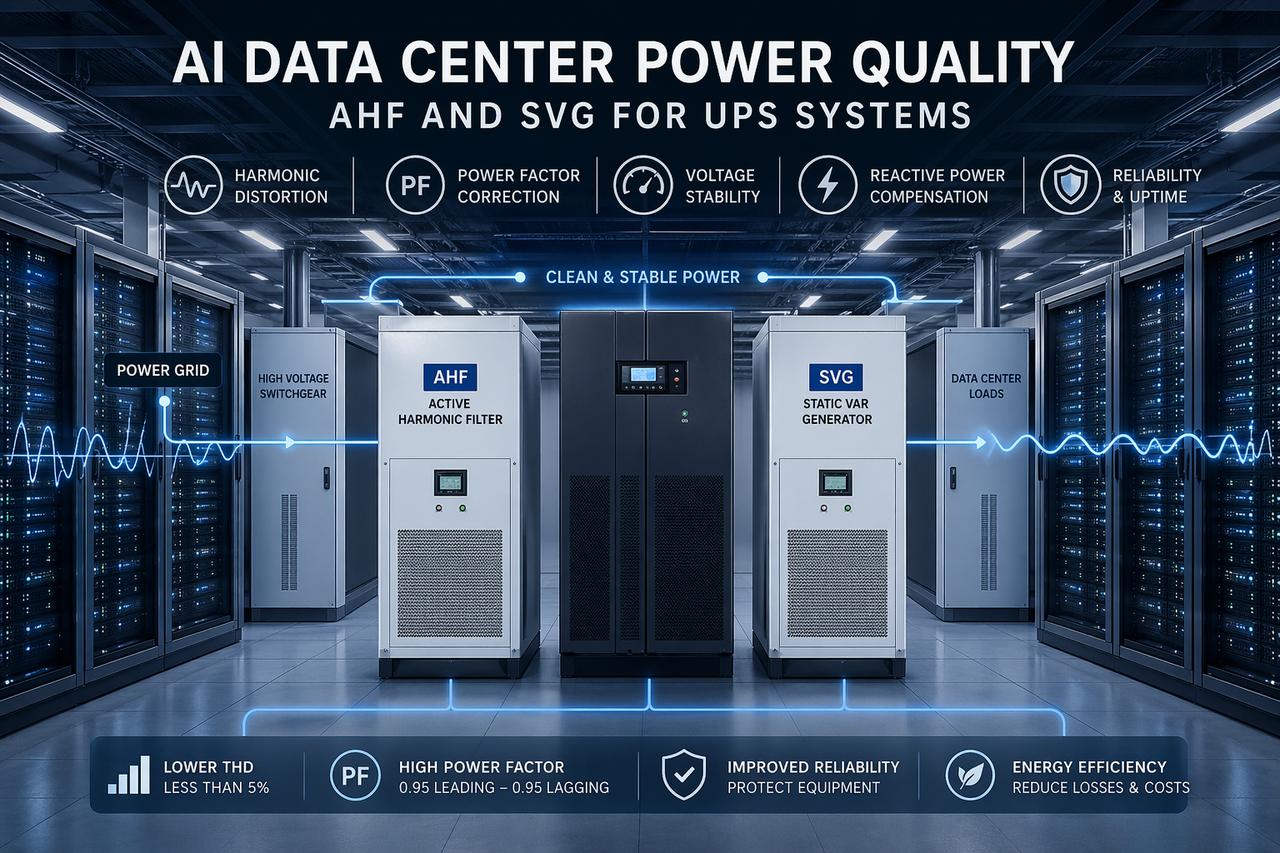

لهذا السبب، بات المزيد من مشغلي مراكز البيانات يتعاملون مع جودة الطاقة كجزء أساسي من تصميم المركز، بدلاً من اعتبارها مشكلة كهربائية ثانوية. في العديد من المواقع، يُعدّ الجمع بين مرشح توافقي نشط ومولد طاقة تفاعلية ثابت (يُعرف أيضاً باسم SVG أو STATCOM) هو الأسلوب الأمثل. يستهدف أحد الجهازين التشوه التوافقي، بينما يدعم الآخر تعويض الطاقة التفاعلية الديناميكية واستقرار الجهد. ويساهم هذان الجهازان معاً في إنشاء نظام كهربائي أكثر موثوقية وكفاءة.
تمتلئ مراكز البيانات الحديثة بأحمال غير خطية. لا تسحب هذه الأحمال التيار الكهربائي على شكل موجة جيبية منتظمة، بل على شكل نبضات، مما يُحدث تشويشًا توافقيًا في النظام الكهربائي. تشمل المصادر الشائعة وحدات UPS، ومزودات طاقة الخوادم، ومحركات التبريد، والمقومات، وغيرها من معدات إلكترونيات الطاقة. ومع ازدياد كثافة الخوادم في الخوادم، وتزايد الضغط الديناميكي الذي تُسببه أحمال الذكاء الاصطناعي على البنية التحتية للطاقة، يصبح النظام الكهربائي أكثر تطلبًا.
يمكن أن تؤدي جودة الطاقة الرديئة في مراكز البيانات إلى العديد من المشاكل:
لا تظهر هذه المشاكل دائمًا كعطل كبير واحد. في العديد من المواقع، تتراكم ببطء من خلال الحرارة الزائدة، أو الإنذارات المتكررة، أو انخفاض الموثوقية بمرور الوقت.
في نظام طاقة سليم، يتبع التيار التردد الأساسي للمصدر. ويظهر التشوه التوافقي عندما تُغير الأجهزة المتصلة شكل الموجة. وهذا شائع في المنشآت التي تستخدم بكثافة أنظمة الطاقة غير المنقطعة (UPS)، وأحمال التبريد متغيرة السرعة، ومصادر الطاقة ذات الوضع المُبدَّل، والأجهزة التي تعتمد على المقومات. تُحسِّن هذه الأجهزة الأداء والكفاءة، ولكنها قد تُولِّد أيضًا مكونات تردد إضافية تنتشر عبر الشبكة.
بمجرد ارتفاع نسبة التشوه التوافقي، ينتشر تأثيره إلى ما وراء المصدر الأصلي. وقد يؤدي ذلك إلى زيادة فقد التيار، وتوليد حرارة زائدة في الموصلات والمحولات، وزيادة الضغط على أجهزة الحماية. في بيئة بالغة الأهمية، حتى مشكلة جودة الطاقة المتوسطة قد تتفاقم لتصبح خطيرة نظرًا لارتفاع تكلفة توقف الخدمة.
لهذا السبب، غالباً ما يحتاج مشغلو مراكز البيانات إلى أكثر من مجرد معدات تعويض قياسية. إنهم بحاجة إلى حل قادر على التعامل مع ظروف التشغيل المتغيرة في الوقت الفعلي.
مرشح التوافقيات النشط هو جهاز ديناميكي لتحسين جودة الطاقة. يراقب شكل موجة التيار ويحقن تيارًا تعويضيًا لتقليل التشوه التوافقي. على عكس الطرق السلبية الثابتة، يستجيب مرشح التوافقيات النشط لظروف النظام الفعلية. وهذا ما يجعله مناسبًا تمامًا لمراكز البيانات الحديثة، حيث يمكن أن تتغير الأحمال بسرعة ولا يمكن التنبؤ دائمًا بملف التوافقيات.
بالنسبة لمراكز البيانات، يوفر مرشح التوافقيات النشط العديد من المزايا:
من الناحية العملية، يساعد مرشح التوافقيات النشط في الحفاظ على نظافة النظام الكهربائي واستقراره. وهذا يحسن الموثوقية في جميع أنحاء المنشأة، وليس فقط عند نقطة تحميل واحدة.
لا تمثل التوافقيات سوى جزء من المشكلة. تحتاج مراكز البيانات أيضاً إلى تحكم قوي في القدرة التفاعلية. وهنا تبرز أهمية SVG.
أ مولد القدرة التفاعلية الثابتة يوفر تعويضًا ديناميكيًا للطاقة التفاعلية. يستجيب بسرعة لتغيرات ظروف الحمل ويساعد في الحفاظ على استقرار معامل القدرة والجهد. بالمقارنة مع الطرق التقليدية القائمة على المكثفات، يتميز مولد الجهد المتغير (SVG) بمرونة أكبر في ظل الظروف المتغيرة، وهو أنسب للأنظمة الكهربائية الحديثة ذات التغيرات السريعة في الأحمال.
في مركز البيانات، يساعد SVG من خلال:
هذا الأمر مهم لأن أحمال مراكز البيانات ليست ثابتة دائمًا. فزيادة أحمال تكنولوجيا المعلومات، ومتطلبات التبريد، وعمليات التحويل، كلها عوامل قد تُغير من خصائص النظام الكهربائية. ويساعد نظام SVG على إبقاء النظام تحت السيطرة في ظل هذه الظروف.
يقوم مرشح التوافقيات النشط و SVG بحل مشاكل مختلفة، لكنهما يعملان معًا بشكل جيد.
يركز مرشح التوافقيات النشط على التشوه التوافقي الناتج عن الأحمال غير الخطية. بينما يركز نظام SVG على تعويض القدرة التفاعلية ودعم الجهد. عند وجود هاتين المشكلتين في مركز البيانات نفسه، فإن استخدام كلتا التقنيتين يُوفر استراتيجية أكثر شمولية لجودة الطاقة. يتوافق هذا النهج بشكل كبير مع المنطق الذي حقق أداءً متميزًا في محتوى AHF/SVG السابق الذي حاز على أعلى الدرجات.
يُعد هذا النهج المدمج مفيدًا بشكل خاص في المرافق التي تحتوي على:
بدلاً من التعامل مع التوافقيات والطاقة التفاعلية كمشكلتين منفصلتين، يمكن للموقع تحسين جودة الطاقة الإجمالية لمركز البيانات في تصميم منسق واحد.
تُعدّ أنظمة الطاقة غير المنقطعة (UPS) ضرورية لضمان مرونة مراكز البيانات، لكنها لا تُشكّل دائمًا الحل الأمثل لجودة الطاقة في شبكة التوزيع. فبحسب التصميم ونمط التشغيل، قد يحمي نظام UPS الأحمال الحيوية بينما تستمر مشاكل التوافقيات أو معامل القدرة في التأثير على النظام الكهربائي ككل. وفي البيئات الغنية بالتوافقيات، غالبًا ما تحتاج المنشآت إلى استراتيجيات تخفيف إضافية تتجاوز نظام UPS نفسه.
ولهذا السبب، تقوم العديد من المشاريع بمراجعة النظام بأكمله، بما في ذلك:
يبدأ التصميم الأقوى بالقياس، ثم يطبق مرشح التوافقيات النشط المناسب وسعة SVG بناءً على الظروف الفعلية.
قبل اختيار حلول جودة الطاقة لمراكز البيانات، ينبغي على المهندسين مراجعة الحالة الكهربائية للموقع. وتشمل أهم الفحوصات عادةً ما يلي:
تُعدّ هذه الخطوة مهمة لأنّ أفضل تكوين لمرشح التوافقيات النشط أو مولد القيم المتغيرة يعتمد على بيانات التشغيل الفعلية. وقد يؤدي افتراض ثابت إلى نقص في الحجم أو زيادة فيه أو إلى تصحيح غير كامل.
قد يحتاج مركز البيانات إلى مرشح توافقي نشط وجهاز SVG في عدة مناطق من الشبكة الكهربائية:
توزيع الجهد المنخفض الرئيسي
يُستخدم عندما تساهم أنظمة UPS المتعددة وأحمال التبريد والمعدات القائمة على المقوم في تشويه النظام الكلي.
أنظمة التبريد
يمكن أن تؤدي محركات التردد المتغير في وحدات تكييف الهواء، ووحدات تكييف الهواء المركزية، ومضخات المياه المبردة، والمراوح إلى حدوث تشوه توافقي وسلوك الحمل الديناميكي.
مدخل UPS أو دعم ناقل البيانات المشترك
مفيد عندما لا تزال الشبكة الأوسع تعاني من الإجهاد التوافقي أو ضعف معامل القدرة على الرغم من حماية الحمل الحرج.
مرافق جاهزة للتوسعة
مع إضافة رفوف الذكاء الاصطناعي وأحمال الحوسبة ذات الكثافة العالية، عادة ما ترتفع متطلبات جودة الطاقة في مراكز البيانات بدلاً من أن تنخفض.
لا يقتصر دور حلول جودة الطاقة المصممة جيداً على تحسين قياس واحد في التقرير فحسب، بل يدعم أيضاً استمرارية التشغيل على المدى الطويل، ويقلل من الإجهاد الكهربائي، ويزيد من كفاءة التشغيل.
تشمل الفوائد الرئيسية طويلة الأجل ما يلي:
بالنسبة لمركز البيانات، فإن هذه المكاسب مهمة لأن الموثوقية والاستمرارية هما الأولويات الرئيسية.
تتمثل الأسباب الأكثر شيوعًا في الأحمال غير الخطية مثل أنظمة UPS، والمقومات، ومحركات التردد المتغير، ووحدات التغذية الكهربائية ذات الوضع المبدل. يمكن لهذه الأحمال أن تُسبب تشوهًا توافقيًا ومشاكل في القدرة التفاعلية.
يعمل مرشح التوافقيات النشط على تقليل التشوه التوافقي في الوقت الفعلي. وهو مفيد بشكل خاص عندما تتغير ظروف الحمل ولا يكون شكل التوافقيات ثابتًا.
يوفر نظام SVG تعويضًا ديناميكيًا للقدرة التفاعلية. فهو يساعد على تحسين تصحيح معامل القدرة ويدعم استقرار الجهد في ظل ظروف الحمل المتغيرة.
ليس دائمًا. يحمي نظام UPS الأحمال الحيوية، لكن قد يعاني نظام التوزيع الأوسع من تشوه توافقي أو ضعف في معامل القدرة. تحتاج بعض المواقع إلى مرشح توافقي نشط مخصص ودعم SVG.
عادةً ما تستفيد المنشآت التي تحتوي على أنظمة UPS كبيرة، وتبريد متغير السرعة، ورفوف خوادم كثيفة، وأحمال متزايدة من الذكاء الاصطناعي أو الحوسبة عالية الأداء.
لم تعد جودة الطاقة في مراكز البيانات مجرد مسألة تصميم ثانوية. فمع نمو البنية التحتية لأنظمة الطاقة غير المنقطعة (UPS) وأنظمة التبريد وأحمال الحوسبة عالية الكثافة، تزداد أهمية التحكم في التشوه التوافقي والطاقة التفاعلية لضمان الموثوقية على المدى الطويل.
يساعد مرشح التوافقيات النشط في التحكم بالتوافقيات الناتجة عن الأحمال غير الخطية. كما يساعد مولد الجهد الثابت (SVG) في تثبيت معامل القدرة ودعم الجهد. وعند استخدامهما معًا، يوفران حلاً أقوى وأكثر مرونة لمراكز البيانات الحديثة.
بالنسبة للمنشآت التي تحتاج إلى وقت تشغيل مستقر وأداء كهربائي أنظف ومساحة للتوسع المستقبلي، أصبح مرشح التوافقيات النشط وSVG جزءًا أساسيًا من تصميم جودة الطاقة في مراكز البيانات.
