SVG: إلكترونيات الطاقة لجودة الحياة اليومية

SVG: إلكترونيات الطاقة لجودة الحياة اليومية

عندما تُشغّل مصباحًا، أو تشحن هاتفك، أو تستقلّ المترو، أو تشاهد مقاطع فيديو، أو تُشغّل آلات المصانع، فأنت تستخدم الكهرباء. وقلّما يتساءل أحد عن سبب بقاء الطاقة مستقرة ونظيفة وموثوقة. وراء إمدادات الطاقة المستقرة، وخطوط المترو السلسة، ومزارع الرياح الفعّالة، تكمن إلكترونيات الطاقة الأساسية: مولد القدرة التفاعلية الثابتة (SVG).

SVG لا تحظى هذه التقنية بشهرة واسعة خارج نطاق هندسة الطاقة. فهي لا تظهر أبداً في المنتجات الاستهلاكية أو الإعلانات. ومع ذلك، فهي تعمل على مدار الساعة طوال أيام الأسبوع في شبكات الطاقة، والمجمعات الصناعية، ومحطات الطاقة الجديدة، وأنظمة النقل، والمباني الحضرية في جميع أنحاء العالم.

تشرح هذه المدونة مبادئ عمل SVG وتطبيقاتها ومزاياها وقيمتها الفريدة. وتوضح كيف يُسهم هذا الجهاز غير المرئي في تحسين حياتك اليومية بطرق غير متوقعة.

ما هو SVG (مولد متغير ثابت) تعريف احترافي

في أنظمة الطاقة، يُعدّ مُولّد الطاقة التفاعلية (SVG) عنصرًا أساسيًا في عائلة أنظمة نقل التيار المتردد المرنة (FACTS). وهو جهاز تعويض طاقة تفاعلية مُتحكّم به بالكامل وسريع الاستجابة، ويعتمد على بنية مُحوّل مصدر الجهد (VSC).

تستخدم أجهزة القدرة التفاعلية التقليدية محركات أو أجزاء ثابتة، بينما لا يحتوي جهاز SVG على مثل هذه المكونات. وبفضل التحكم بتقنية PWM في الوقت الفعلي، يقوم جهاز SVG بضبط القدرة التفاعلية بسرعة، مما يُساهم في استقرار الجهد، وتقليل التوافقيات، وتحسين معامل القدرة، واستقرار نظام الطاقة.

آلية عملها الأساسية:

l يتصل بالشبكة عبر مفاعل اقتران أو محول؛

l يحول جهد التيار المستمر إلى متجه جهد تيار متردد ذي سعة وطور قابلين للتحكم؛

l يتحكم ثنائي الاتجاه في تدفق الطاقة التفاعلية عن طريق ضبط فرق السعة/الطور بالنسبة لجهد الشبكة؛

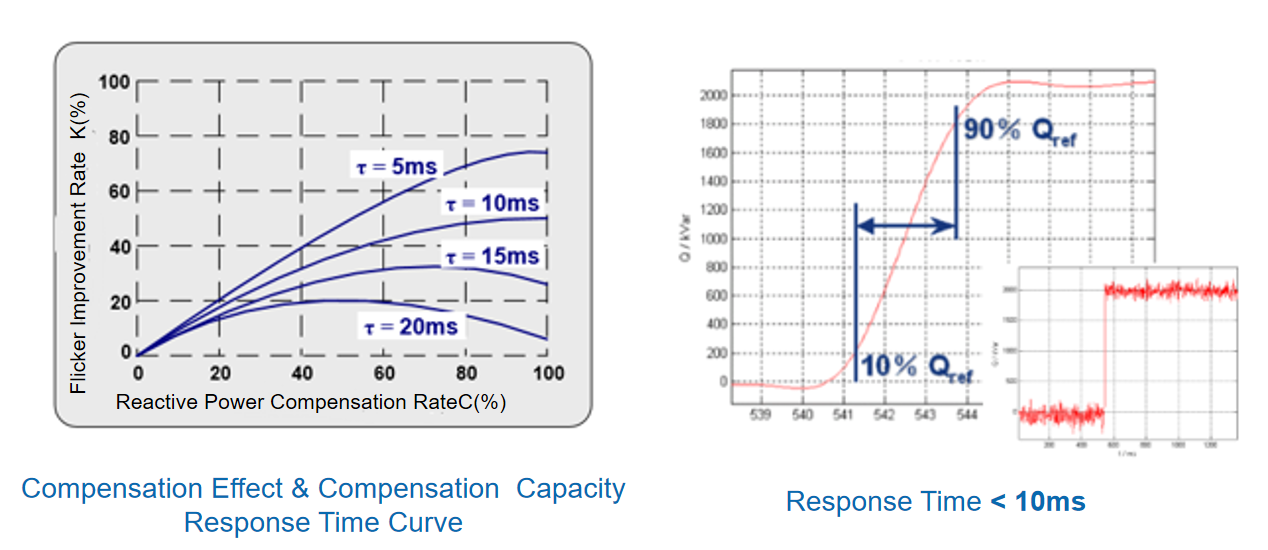

l يكمل التعويض الديناميكي في غضون 5-10 مللي ثانية، متجاوزًا بذلك الأجهزة التقليدية بكثير.

باختصار، يعمل SVG كـ "منظم دقيق للطاقة التفاعلية" و "حارس لجودة الطاقة" لأنظمة الطاقة الحديثة.

مقارنة فنية بين معدات التعويض SVG والمعدات التقليدية

لفهم مدى انتشار استخدام تقنية SVG على نطاق واسع، إليكم مقارنة بين المؤشرات الاحترافية وأجهزة الطاقة التفاعلية التقليدية:

تُظهر هذه البيانات سبب قدرة تقنية SVG على استبدال المعدات القديمة في خطوط السكك الحديدية فائقة السرعة ومراكز البيانات وشبكات الطاقة. كما تستخدمها مزارع الطاقة الشمسية ومزارع الرياح.

حيث تُساهم تقنية SVG بهدوء في تسخير حياتك اليومية.

على الرغم من تثبيتها في غرف توزيع الطاقة ومحطات التحويل والمحطات الفرعية الصناعية، إلا أن تأثير SVG يتغلغل في الحياة اليومية:

شبكات الطاقة السكنية والتجارية في المناطق الحضرية

تعتمد المدن على جهد كهربائي مستقر من الشبكة لتزويد المنازل والمكاتب والمراكز التجارية والمستشفيات بالطاقة. وتتسبب الأحمال الحديثة في المدن، مثل المصاعد ومكيفات الهواء متغيرة السرعة ومصابيح LED والخوادم وأجهزة الشحن، في فقدان الطاقة التفاعلية.

كما أنها تُحدث تداخلاً توافقياً.

قد يتسبب ذلك في تذبذب الجهد الكهربائي، أو ارتفاع درجة حرارة المعدات، أو انقطاع التيار الكهربائي.

في محطات الطاقة الفرعية الحضرية، يقوم نظام SVG بتعديل القدرة التفاعلية بشكل متكرر. ويحافظ على الجهد ضمن نطاق ±5% من 380 فولت/10 كيلو فولت.

يُقلل من فقد الطاقة ويحافظ على إضاءة ساطعة. كما يُساعد الأجهزة على العمل بأمان ومعدات المكاتب بكفاءة. وبدون نظام توزيع الطاقة الذكي (SVG)، ستتدهور جودة الطاقة في المدن بشكل حاد.

دمج شبكة الطاقة الجديدة (طاقة الرياح والطاقة الشمسية)

تتسم طاقة الرياح والطاقة الشمسية بالتقطع. تتغير سرعة الرياح، وتتحرك الغيوم، وقد يتفاوت الإنتاج بسرعة. وهذا قد يُسبب اختلالاً في القدرة التفاعلية وتذبذبات في الجهد. هذه المشكلات قد تُهدد سلامة الشبكة الكهربائية.

يُعدّ نظام SVG إلزاميًا لمحطات طاقة الرياح والطاقة الشمسية واسعة النطاق. فهو يُثبّت الجهد الكهربائي أثناء التغيرات السريعة في الطاقة، ويُقلّل من التذبذبات منخفضة التردد، ويُمكّن من ربط الطاقة النظيفة بالشبكة بسلاسة. يدعم نظام SVG كل كيلوواط ساعة من الكهرباء الخضراء التي تستخدمها دون الحاجة إلى معالجة.

النقل بالسكك الحديدية (المترو والسكك الحديدية فائقة السرعة)

تستخدم خطوط السكك الحديدية فائقة السرعة ومترو الأنفاق محولات جر عالية الطاقة. قد تُحدث هذه المحولات أحمال صدمية قوية وتداخلًا توافقيًا أثناء بدء التشغيل والنمو. (غير معدل)

تتسبب القدرة التفاعلية في انخفاض الجهد، مما يعرض سلامة القطار ومعدات المحطة للخطر.

يُقلل نظام توليد الجهد المتغير (SVG) المستخدم في أنظمة جرّ السكك الحديدية من ارتفاعات الطاقة التفاعلية في غضون أجزاء من الثانية. كما يُثبّت جهد التيار الكهربائي العلوي، ويدعم النمو السلس والخدمة في الوقت المحدد. وتعتمد رحلاتك اليومية ورحلاتك بين المدن على دور نظام توليد الجهد المتغير في الحفاظ على استقرار شبكة الجرّ.

التصنيع الصناعي ومراكز البيانات

تخضع مصانع الصلب والألومنيوم ومصانع أشباه الموصلات ومراكز البيانات الكبيرة لمتطلبات صارمة فيما يتعلق بجودة الطاقة. يؤدي انخفاض معامل القدرة إلى فرض غرامات على الشبكة؛ وتتسبب التوافقيات في تلف المعدات الدقيقة؛ وتؤدي تقلبات الجهد إلى انقطاعات في الإنتاج.

تعمل تقنية SVG على رفع معامل قدرة النظام إلى أكثر من 0.99، مما يقلل من هدر الطاقة، ويرشح التوافقيات، ويحمي المعدات. بالنسبة لمراكز البيانات التي تدعم الحوسبة السحابية، والمدفوعات الإلكترونية، ووسائل التواصل الاجتماعي، تضمن SVG استمرارية الطاقة، مما يحافظ على استقرار أنشطتك على الإنترنت.

الخصائص المهنية الأساسية لأنظمة SVG الحديثة

تتميز منتجات SVG المعاصرة بأنها أجهزة إلكترونية طاقة رقمية ووحداتية متكاملة للغاية، ذات خصائص تقنية رئيسية:

التعويض ثنائي الاتجاه كامل السرعة: التبديل بين الطاقة التفاعلية السعوية/الحثية في أجزاء من الثانية، والتكيف مع أحمال الصدمات مثل الرافعات وأنظمة الجر.

التصميم المعياري: تدعم وحدات الطاقة القياسية التوسع المتوازي، وسهولة التركيب، والصيانة السريعة، مما يقلل من صعوبة البناء في الموقع.

التحكم التوافقي ودعم الجهد: يعوض الطاقة التفاعلية مع قمع التوافقيات الخامسة والسابعة والحادية عشرة وغيرها من التوافقيات المميزة.

انخفاض خسائر التشغيل: تصميم IGBT المتقدم والطوبولوجيا يقلل الخسائر الذاتية إلى أقل من 1٪، متفوقًا على SVC وبنوك المكثفات.

التحكم الرقمي والذكي: يستخدم أنظمة تحكم سريعة من نوع DSP+FPGA. يدعم المراقبة عن بعد، وتعديل الشبكة التكيفي، والربط بالشبكة الذكية.

مستقبل شبكة الطاقة الذكية: من التعويض التفاعلي إلى التآزر بين الشبكات الذكية

مع أنظمة الطاقة الجديدة التي يهيمن عليها الطاقة، يتطور نظام SVG من مجرد تعويض مستقل إلى دمج تخزين الطاقة، واستقرار الشبكة الافتراضية، وتنسيق الأجهزة المتعددة. الاتجاهات الرئيسية:

أنظمة SVG + تخزين الطاقة الهجينة: تجمع بين دعم الطاقة التفاعلية وتنظيم الطاقة الفعالة لتعزيز مرونة الشبكة.

SVG المدمجة ذات الجهد المتوسط: تصميمات أصغر حجماً وأكثر تكاملاً للسيناريوهات الموزعة مثل الأحياء السكنية ومحطات الشحن.

التحكم المعزز بالذكاء الاصطناعي في SVG: يتنبأ التعلم الآلي بتقلبات الحمل للتعويض المسبق، مما يزيد من تحسين الاستقرار.

مع تزايد استخدام الطاقة عالميًا بسرعة، تظل SVG ضرورية للبنية التحتية لنظام الطاقة.

خاتمة

يُعدّ مولد القدرة التفاعلية الثابتة (SVG) من أكثر التقنيات تأثيرًا في المجتمع الحديث، رغم أنه غير معروف على نطاق واسع. لا توجد له علامة تجارية معروفة أو إعلانات يومية. ولكن في كل مرة تُشغّل فيها ضوءًا، أو تستقلّ مترو الأنفاق، أو تستخدم الإنترنت، أو تستخدم الطاقة النظيفة، يعمل مولد القدرة التفاعلية الثابتة بهدوء. فهو يحافظ على استقرار الجهد، ويقلل من التوافقيات، ويعوض القدرة التفاعلية، ويدعم شبكة كهربائية موثوقة.

قد لا ترى جهاز SVG على أرض الواقع، لكنه يُشغّل حياتك اليومية. بالنسبة للمهندسين، يُعدّ SVG أساسيًا لضمان جودة الطاقة. أما بالنسبة للعامة، فهو يحافظ على سلامة واستقرار وكفاءة الكهرباء دون أن يشعروا. ومع تطور الشبكات الذكية وتحقيق الحياد الكربوني، سيزداد دور SVG أهميةً. وهذا يُظهر أن أهم التقنيات غالبًا ما تكون تلك التي لا نراها.
