تعمل خطوط تجميع السيارات مع تقلبات شديدة في الأحمال. تتطلب معدات الرفع عالية القدرة وروبوتات اللحام قدرة تفاعلية فورية أثناء دورات بدء التشغيل. تفشل أنظمة التعويض التقليدية القائمة على المكثفات في تتبع هذه التغيرات العابرة التي تحدث على مستوى المللي ثانية، مما يؤدي إلى غرامات كبيرة بسبب معامل القدرة وانخفاضات في جهد الناقل.

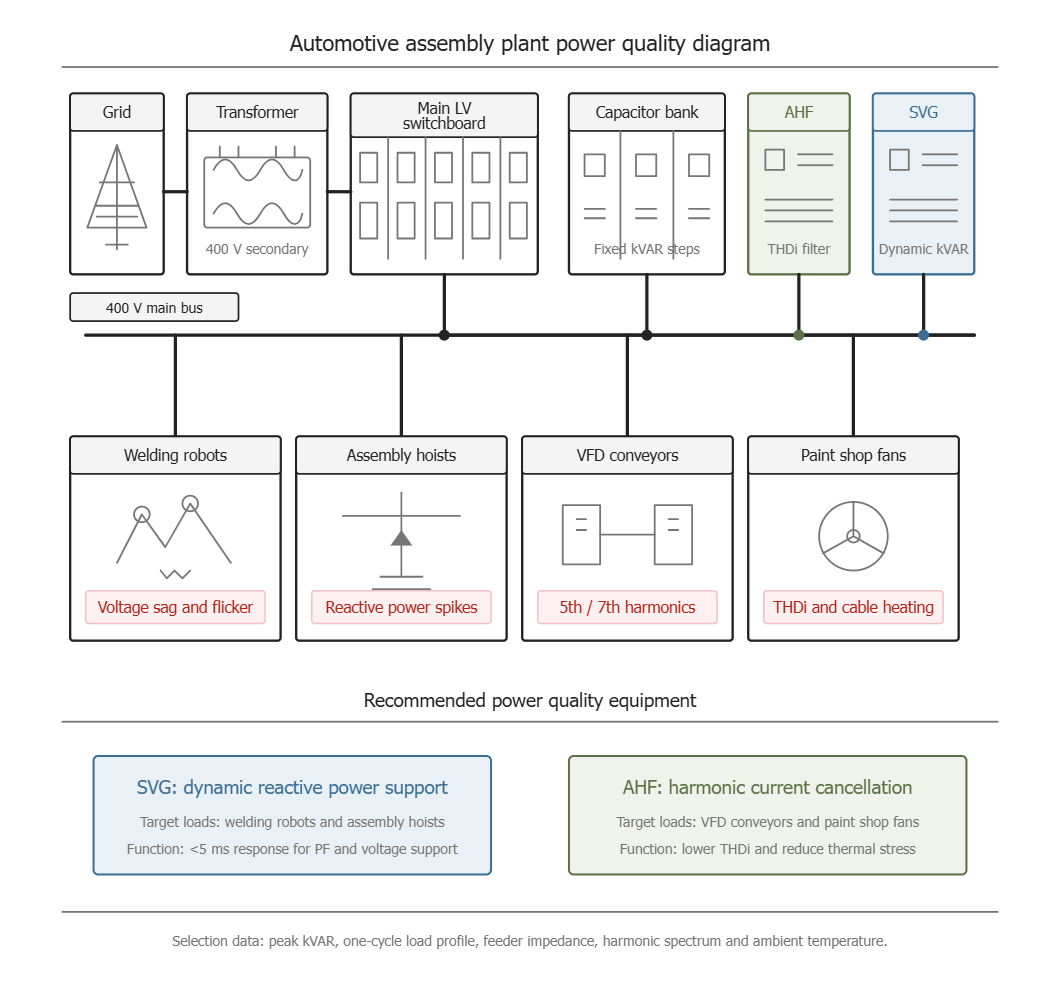

تُنشئ روبوتات اللحام، ورافعات التجميع، والناقلات المزودة بمغيرات التردد VFD، ومراوح ورش الطلاء انخفاضات في الجهد، وارتفاعات في القدرة التفاعلية، وتشوهات توافقية في مصنع تجميع السيارات.SVGيوفر SVG تعويضًا سريعًا للقدرة التفاعلية للأحمال الديناميكية، بينما يقلل AHF من THDi الناتج عن المعدات التي تعمل بواسطة VFD.

التحديات الهندسية في ديناميكيات خط التجميع

تستخدم أنظمة الرفع في السيارات محركات حثية عالية العزم تعمل في دورات كل بضع ثوانٍ. تسحب هذه المحركات تيارات تفاعلية ضخمة أثناء مرحلتي المغنطة الأولية والتسارع. تحتاج الموصلات الميكانيكية التقليدية إلى 20 مللي ثانية إلى 100 مللي ثانية لتبديل خطوات المكثفات. يتسبب هذا التأخير في عدم تطابق بين متطلبات الحمل وخرج التعويض.

يقيس مشغلو الشبكات معامل القدرة بدقة زمنية عالية. يؤدي معامل القدرة المتأخر أثناء بدء تشغيل المحرك إلى رسوم إضافية فورية من المرافق. علاوة على ذلك، يمنع زمن التفريغ البطيء للمكثفات إعادة الإدخال السريع، مما يترك النظام دون حماية أثناء دورات الأحمال المتتالية.

يؤدي التعويض غير الكافي إلى انخفاضات كبيرة في الجهد عبر ناقل التوزيع. تتداخل هذه التقلبات مع وحدات التحكم PLC الحساسة وأجهزة استشعار الروبوتات. يزداد وقت التوقف التشغيلي عندما تتوقف أنظمة التحكم بسبب حالات انخفاض الجهد العابرة.

فيزياء الاستجابة على مستوى المللي ثانية

يستخدم تعويض القدرة التفاعلية بواسطة SVG بنية محول مصدر جهد (VSC). وعلى عكس المكثفات السلبية، يعمل SVG كمصدر تيار متحكم به. يتتبع تيار الحمل في الوقت الفعلي باستخدام معالجات الإشارة الرقمية عالية السرعة (DSP). يحسب النظام المكوّن التفاعلي الدقيق المطلوب ويحقن تيارًا مساويًا ومعاكسًا خلال 5 مللي ثانية.

تنبع سرعة الاستجابة هذه من التخلص من مكونات التبديل الميكانيكية. تقوم مفاتيح إلكترونيات القدرة، وبالتحديد IGBT، بتعديل الخرج عند ترددات عالية. يظل SVG متزامنًا مع تردد الشبكة، مما يوفر انتقالات سلسة بين التعويض السعوي والحثي.

تُعد الدقة أمرًا مهمًا في البيئات الديناميكية. يوفر SVG ضبطًا مستمرًا بلا خطوات للقدرة التفاعلية. ويحافظ على معامل قدرة مستهدف يبلغ 0.99 بغض النظر عن مقدار الحمل. هذا المستوى من الدقة مستحيل رياضيًا بالنسبة لبنوك المكثفات ذات الخطوات الثابتة.

البنية ثلاثية المستويات والكفاءة التشغيلية

تستخدم YT Electric بنية نقطة التعادل المثبتة (NPC) ثلاثية المستويات في أنظمة SVG الخاصة بها. تنتج المحولات القياسية ثنائية المستويات محتوى توافقيًا مرتفعًا وإجهاد جهد كبير (dv/dt) على مرشح الخرج. تستخدم البنية ثلاثية المستويات حالات تبديل إضافية لتقريب الموجة الجيبية بشكل أكبر.

يقلل هذا التصميم خطوة الجهد عبر كل IGBT بنسبة 50٪. ويؤدي انخفاض إجهاد الجهد إلى إطالة عمر إلكترونيات القدرة. كما يقلل خسائر التبديل، مما يزيد الكفاءة الإجمالية للطاقة في الخزانة.

تُعد الإدارة الحرارية أمرًا بالغ الأهمية لمصانع السيارات التي تعمل عند درجات حرارة محيطة تبلغ 45°C. توزع البنية ثلاثية المستويات الحرارة بشكل أكثر توازنًا عبر وحدات القدرة. وتحتاج إلى مفاعلات خرج أصغر، مما يقلل حجم ووزن المعدات.

الجدول A: المقارنة التقنية

تثبيت الجهد وتقليل الإجهاد الحراري

يعالج التعويض الديناميكي للقدرة غير الفعالة التفاعلية مشاكل استقرار الجهد بشكل مباشر. من خلال حقن تيار تفاعلي أثناء ذروة بدء تشغيل المحرك، يمنع SVG هبوط الجهد المرتبط عادةً بمغذيات ذات ممانعة عالية. يضمن هذا "دعم الجهد" بقاء خطوط الإنتاج المؤتمتة قيد التشغيل دون حدوث فصلات مزعجة.

غالبًا ما ترافق مستويات THDi المرتفعة (إجمالي تشوه التوافقيات) أحمال محركات التردد المتغير VFD في قطاع السيارات. تزيد التوافقيات المفرطة من الإجهاد الحراري على الكابلات والمحولات. تخاطر المكثفات التقليدية بحدوث رنين مع ممانعة النظام، مما قد يؤدي إلى تضخيم هذه التوافقيات.

يعمل SVG كحاجز ضد التشوه التوافقي. تتيح له قدرته على التبديل عالي التردد تخفيف التوافقيات ذات الرتب المنخفضة مع تنفيذ تصحيح معامل القدرة. تحمي هذه الوظيفة المزدوجة معدات التوزيع في الجانب العلوي من التقادم المبكر.

منطق الاختيار لمصانع السيارات

يتطلب اختيار سعة SVG الصحيحة تدقيقًا مفصلًا لجودة الطاقة. يجب على المهندسين تحليل الطلب الأقصى على القدرة غير الفعالة أثناء أثقل دورة إنتاج. يؤدي الاعتماد على بيانات معامل القدرة المتوسطة إلى أنظمة منخفضة الحجم لا يمكنها التعامل مع الذروات العابرة.

تحدد العوامل البيئية مواصفات الأجهزة. غالبًا ما تحتوي مصانع السيارات على تركيزات عالية من الغبار ودرجات حرارة محيطة مرتفعة. توصي YT Electric بخزائن مزودة بقنوات تبريد مستقلة ولوحات دوائر مطبوعة مطلية بطبقة واقية لضمان الموثوقية.

يجب أن يكون التكامل مع أنظمة التوزيع الحالية سلسًا. ينبغي أن يدعم SVG بروتوكولات Modbus TCP أو Profibus للمراقبة عن بُعد. يتيح هذا الاتصال لفرق الصيانة تتبع معامل القدرة في الوقت الفعلي وحالة الجهاز من غرفة التحكم المركزية.

الجدول B: مصفوفة الاختيار الهندسي

حالة ميدانية عالمية: مصنع تغليف سيارات أوروبي

شهد موقع صناعي نموذجي في ألمانيا غرامات شهرية على معامل القدرة تجاوزت 2,400 يورو. استخدم المصنع ناقلات للخدمة الشاقة وآلات رصّ منصات مؤتمتة. لم تتمكن بنوك المكثفات الحالية من الاستجابة لدورات الحمل التي تبلغ ثانيتين، مما أدى إلى تسجيل متوسط معامل قدرة قدره 0.82.

نفذت YT Electric حل SVG بقدرة 300kVAR يعتمد على طوبولوجيا ثلاثية المستويات. تم تركيب النظام عند ناقل التوزيع الرئيسي بجهد 400V. قام المهندسون بتهيئة الجهاز لإعطاء الأولوية لتعويض القدرة غير الفعالة مع تخفيف التوافقيات كوظيفة ثانوية.

كانت النتائج التقنية فورية. استقر متوسط معامل القدرة عند 0.99 خلال الأسبوع الأول. انخفضت تقلبات الجهد عند الناقل من 8% إلى أقل من 2%. تم إلغاء غرامات المرفق الكهربائي، مما أدى إلى عائد على الاستثمار للمشروع يبلغ حوالي 14 شهرًا.

الأسئلة الشائعة

1.كيف أحسب سعة SVG المطلوبة لخط تجميع ديناميكي؟

يجب أن يعتمد اختيار السعة على الفرق بين الطلب الأقصى على القدرة غير الفعالة ومتطلب معامل القدرة المستهدف. نوصي باستخدام محلل جودة طاقة لالتقاط بيانات بدقة دورة واحدة أثناء ذروة الإنتاج.

2.هل يمكن تركيب SVG بجانب بنوك المكثفات الحالية؟

نعم، يتوافق SVG مع أنظمة المكثفات القديمة. يمكنه العمل في وضع "هجين" حيث تتولى المكثفات الحمل غير الفعال الأساسي ويدير SVG التقلبات الديناميكية.

3.ما الصيانة المطلوبة لـ SVG ثلاثي المستويات؟

تركز الصيانة بشكل أساسي على تنظيف مرشحات الهواء وفحص مراوح التبريد كل 6 إلى 12 شهرًا. يوفر نظام التحكم الرقمي تشخيصًا ذاتيًا لتنبيه المشغلين إلى أي اضطرابات في المكونات.

4.كيف تعمل طوبولوجيا المستويات الثلاثة على تحسين عمر النظام؟

يقلل تصميم 3-level NPC إجهاد الجهد على وحدات IGBT الفردية إلى النصف مقارنة بتصميمات المستويين. يؤدي انخفاض معدل تغير الجهد dv/dt وتقليل خسائر التبديل إلى درجات حرارة تشغيل أقل.

معرفة المزيد

استكشف مواصفات منتجات YT Electric وإرشادات التطبيقات:https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321

المرجع: IEEE 519-2022، معيار IEEE للتحكم في التوافقيات في أنظمة الطاقة الكهربائية:https://standards.ieee.org/ieee/519/10677/

هل تحتاج إلى حل مخصص لموقعك؟ شارك مخططك أحادي الخط، وقائمة الأحمال، ومعامل القدرة المقاس، وبيانات THDi/TDD، والظروف المحيطة مع YT Electric. يمكن لمهندسي المبيعات لدينا مراجعة البيانات وإعداد عرض فني.
