يمكن لخلية لحام آلية أن تعمل بشكل مثالي لساعات ومع ذلك تكشف عن ضعف خطير في نظام طاقة المصنع عندما تبدأ عدة خطوط في العمل معاً. قد تكون الأعراض عبارة عن موصل محايد ساخن، أو تعثر مزعج، أو شكوى تتعلق بالجهد من محرك مؤازر (سيرفو)، أو محول يعمل فوق درجة حرارته المتوقعة. في كثير من الحالات، لا يكون السبب الجذري هو آلة معيبة واحدة، بل هو عدم توازن الحمل ثلاثي الطور مدمجاً مع تيار التوافقيات الناتج عن المحركات والمقومات وعناصر التحكم في الطاقة الإلكترونية.
يشرح هذا المقال كيف يساعد موازنة الحمل النشط المصانع المؤتمتة في التحكم في تيار التسلسل السالب، وتيار التسلسل الصفري، وارتفاع درجة حرارة الموصل المحايد، وعدم تماثل الجهد. كما يوضح أين يمكن لـ مرشح الطاقة النشط APF أن يدعم موازنة الحمل ومتى يجب على المهندس التفكير في حل منفصل أو مدمج لجودة الطاقة.

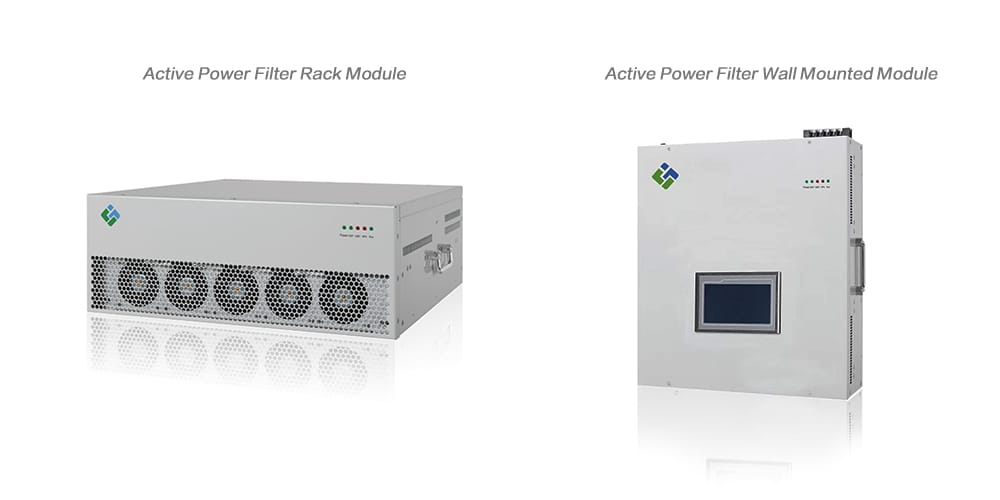

الشكل 1. وحدات APF من YT Electric المثبتة على الرف والمثبتة على الحائط لتطبيقات جودة الطاقة الصناعية.
تجمع المصانع الحديثة بين آلات كبيرة ثلاثية الطور وأحمال مساعدة أحادية الطور. قد تتصل وحدات تحكم الروبوت، ومحولات اللحام، ودوائر الإضاءة، وخزائن التحكم، وخدمات المكاتب، وشواحن البطاريات، ومعدات الاختبار بأطوار مختلفة. لا يظل الحمل ثابتاً: تتسارع الروبوتات، وتعمل آلات اللحام، وتغير محركات التردد المتغير سرعتها، وتعيد خلايا الإنتاج التشغيل بعد قفل الأمان. والنتيجة هي ملف تعريف تيار يتغير حسب الطور وحسب الثانية.
في نظام ثلاثي الطور متوازن، تشكل تيارات الطور مجالاً مغناطيسياً دواراً متماثلاً. يؤدي عدم التوازن إلى إدخال مكون تسلسل سالب يدور عكس المجال الطبيعي. عندها تتعرض المحركات لتسخين إضافي ونبض في عزم الدوران. نفس التأثير يزيد من الإجهاد الحراري في مولدات التيار المتردد ويمكن أن يقلل من السعة القابلة للاستخدام للمحول أو المغذي.
في تركيب ثلاثي الطور رباعي الأسلاك، يمكن للتوافقيات الثلاثية والأحمال أحادية الطور غير المتوازنة أن تتجمع في الموصل المحايد بدلاً من أن تلغي بعضها البعض. لذلك قد يحمل المحايد تياراً أعلى بكثير مما هو متوقع من حساب بسيط لحمل الطور. يجب أن يؤدي الموصل المحايد الساخن، أو تغير لون الطرف، أو الإنذار الحراري المتكرر إلى إجراء قياس، وليس استخدام مصهر أكبر كاستجابة أولى.
تساعد إعادة توزيع الطور اليدوية عندما يكون الحمل مستقراً وتكون لدى المنشأة سعة احتياطية كافية على كل طور. تصبح أقل فعالية عندما يتغير الإنتاج طوال اليوم. قد تؤدي نقل آلة واحدة إلى طور آخر إلى تحسين النتيجة خلال وردية واحدة ولكنها تخلق عدم توازن جديداً عندما تغير الروبوتات أو الضواغط أو الشواحن حالات التشغيل.
تحل بنوك المكثفات مشكلة مختلفة. فهي توفر تعويضاً تدريجياً للطاقة غير الفعالة، لكنها لا تنقل التيار بنشاط بين الأطوار. في مصنع ذي أحمال سريعة التغير ومحولات منتجة للتوافقيات، يمكن أن يؤدي تبديل المكثفات أيضاً إلى خلق إجهاد عابر أو التفاعل مع معاوقة النظام. لذلك يجب على المهندسين فصل ثلاثة أسئلة: هل المشكلة المهيمنة هي تيار التوافقيات؟ هل هي الطاقة غير الفعالة؟ أم أنها عدم تماثل تيار الطور؟
يستخدم موازن الحمل النشط محولات تيار لقياس تيارات الطور ومحول طاقة لحقن تيار تعويض متحكم فيه. يحسب جهاز التحكم المكون غير المرغوب فيه، مثل تيار التسلسل السالب، أو تيار التسلسل الصفري، أو رتب توافقية مختارة، ويأمر المحول بإنتاج المكون المعاكس. عندها ترى الشبكة ملف تعريف تيار أكثر تماثلاً.
تدرج معلومات منتج YT Electric طوبولوجيا ثلاثية المستويات، وتردد تبديل/تحكم 25.6 كيلو هرتز، ووقت استجابة أولي يصل إلى مواصفات المنتج، ووقت استجابة إجمالي يصل إلى مواصفات المنتج. يجب تأكيد التصنيف الدقيق، ووضع التعويض، وأداء الاستجابة مقابل الطراز المختار وظروف التطبيق قبل الشراء.
| المشكلة الهندسية | إعادة التوزيع اليدوي / التصحيح السلبي | موازنة الحمل النشط مع APF |
|---|---|---|
| تغيير أحمال الطور | يتطلب مراجعة يدوية متكررة | يقيس ويعوض ديناميكياً |
| تيار التسلسل السالب | تحكم محدود | يمكن استهدافه عند دعمه بواسطة التكوين المختار |
| تيار التسلسل الصفري / المحايد | قد يظل مرتفعاً | يمكن لتهيئة الأسلاك الأربعة تخفيف التيار المحايد |
| التيار التوافقي | بنوك المكثفات لا تلغيه بشكل فعال | تعويض نشط لطلبات توافقية مختارة |
| الاستجابة لتغيرات الروبوت أو اللحام | بطيئة أو متدرجة | الاستجابة الديناميكية لإلكترونيات الطاقة |
| التوسع | قد يتطلب إعادة تصميم الخزانة | سعة APF النمطية يمكن أن تدعم التخطيط المرحلي |
المصفوفة التالية هي أداة فحص، وليست حساباً نهائياً للحجم. يجب على المهندس جمع تيار الطور، والتيار المحايد، وTHDi، وعدم توازن الجهد، وملف تعريف الحمل، وبيانات المحول، ونقطة التوصيل المشتركة قبل اختيار تيار التعويض.
| حالة المصنع | العرض النموذجي | البيانات المراد قياسها | اتجاه الحل الأولي |
|---|---|---|---|
| خط اللحام الروبوتي | تغيرات سريعة في التيار واضطراب في الجهد | اتجاه تيار الطور، تذبذب الجهد، THDi | تقييم APF مع التعويض الديناميكي والتحقق من معاوقة المغذي |
| خط إنتاج يعتمد بكثافة على VFD | سخونة المحول وإنذارات التوافقيات | طيف THDi، درجة حرارة المحول، بيانات PCC | تقييم تخفيف التوافقيات بواسطة APF؛ تقييم الرنين قبل إضافة المكثفات |
| مصنع ثلاثي الأطوار بأربعة أسلاك | سخونة المحايد وتحميل غير متساوٍ للأطوار | تيار RMS المحايد، مكونات التسلسل، تيار الطور | تقييم تهيئة APF/موازنة الحمل ذات الأربعة أسلاك |
| توسع المصنع | يصبح النظام الحالي غير مستقر بعد إضافة خلايا جديدة | ملف تعريف الحمل قبل/بعد والسعة الاحتياطية | استخدام تخطيط APF النمطي وحجز مساحة للوحة/CT |
| أحمال الأتمتة المختلطة وأحمال HVAC | تغيرات معامل القدرة حسب الوردية | كيلوواط، كيلوفار، معامل القدرة واتجاه التوافقيات حسب الوقت | فصل متطلبات التوافقيات والقدرة غير الفعالة؛ النظر في APF بالإضافة إلى SVG |
لا يمكن للأجهزة الصحيحة تعويض القياس الضعيف أو موقع CT غير المناسب. يجب أن تمثل CTs تيار الحمل الذي من المتوقع أن يقوم جهاز التحكم بتصحيحه، ويجب توصيل جهاز التعويض عند نقطة يمكن فيها قياس تيار المغذي المستهدف بوضوح. يجب أن يؤكد التصميم أيضاً تسلسل الطور، وترتيب المحايد، ومستوى قصر الدائرة، وتوجيه الكابلات، والتهوية، وخلوص الصيانة.
بالنسبة لمصنع قائم، يجب أن تغطي دراسة جودة الطاقة القصيرة بدء تشغيل الإنتاج، والإنتاج المستقر، وتغيير الوردية، وحالة التشغيل ذات الحمل الأعلى. يمكن لقراءة واحدة محمولة يتم أخذها خلال فترة الخمول أن تفوت الحدث الذي يسبب التعثر. بيانات الاتجاه مفيدة بشكل خاص للتمييز بين عدم التوازن المستقر وحدث التبديل قصير المدى.
تدعم بعض تكوينات APF التعويض التوافقي، والتعويض التفاعلي، وتعويض عدم اتزان الحمل ثلاثي الأطوار. يجب مشاركة التيار القابل للاستخدام بين هذه الوظائف، لذلك ينبغي تأكيد الطراز المحدد وأولويات التعويض من خلال دراسة موقعية.
يوفر مجمع المكثفات بالدرجة الأولى قدرة غير فعالة متبوعة بخطوات. وهو لا يوازن تيار الأطوار بشكل نشط ولا يلغي التيار التوافقي. إذا كان المصنع يحتوي على أحمال متغيرة بسرعة، أو نسبة تشوه توافقي كلي للتيار (THDi) كبيرة، أو خط محايد ساخن، فقم بتقييم التعويض النشط قبل إضافة المكثفات أو توسيعها.
يعتمد الاختيار على التيار التوافقي المقاس، والتيار التفاعلي، وتيار عدم الاتزان، ومستوى الجهد، وتكوين الأسلاك، وملف التشغيل، وأداء نقطة الاقتران المشترك (PCC) المطلوب. إجمالي ك.ف.أ (kVA) للمحول وحده ليس كافيًا لتحديد التقييم النهائي لـ APF.
تستخدم أنظمة YT Electric APF ترتيبات نمطية مجزأة في السلاسل المنتجة المدعومة. يمكن للتصميم المجهَز بمرونة حجز مساحة للخزانة، ومواقع محولات التيار (CT)، وسعة المغذي، وواجهات الاتصال للموديولات المستقبلية. يرجى تأكيد خطة التوسعة قبل التثبيت الأول.
عــدم الاتزان ثلاثي الأطوار ليس مجرد مشكلة توزيع. بل إنه يؤثر على سخونة المحرك، وسلامة الخط المحايد، وسعة المحول، وموثوقية المعدات، واستقرار الإنتاج الآلي. يمنح موازنة الحمل النشطة المهندسين طريقة للسيطرة على تيار الأطوار المتغير بدلاً من الاعتماد على إعادة التوزيع اليدوي وحدها.
توفر YT Electric حلول مرشح القدرة الفعال وموازنة الحمل النشطة لتطبيقات جودة القدرة الصناعية. أرسل مخطط الخطي الواحد الخاص بك، وبينات المحول، وقياسات تيار الأطوار، واتجاه تيار المحايد، وملف أحمال الإنتاج إلى فريقنا الهندسي للحصول على تقييم خاص بموقعك.
تواصل مع YT Electric للحصول على تقييم موازنة الحمل ثلاثي الأطوار وجودة القدرة في المنشآت الصناعية.
قراءات ذات صلة: مرشح توافقي فعال ثلاثي المستويات لتصحيح THDi
