تعويض القدرة التفاعلية SVG لـ

استقرار شبكة الطاقة المتجددة

قد تفقد محطة الطاقة الكهروضوئية وحدات العاكس حتى في حالة استقرار الإشعاع الشمسي. غالبًا ما يكون السبب المباشر هو ارتفاع مفاجئ في جهد نقطة التوصيل المشتركة (PCC) بعد حركة السحب، أو تبديل المغذي، أو تغيير حمل محرك مجاور. تعالج تقنية تعويض القدرة التفاعلية SVG هذه المشكلة الهندسية عن طريق حقن أو امتصاص التيار التفاعلي بسرعة كافية لدعم جهد نقطة التوصيل المشتركة (PCC) بدلاً من انتظار تبديل المكثف التدريجي.

يؤدي توليد الطاقة المتجددة إلى تغيير تيار المغذي، وذلك نتيجة لتفاعل عناصر التحكم في العاكس، وسعة الكابلات، ومعاوقة المحولات، ومصدر الطاقة الضعيف في المنبع. قد لا يغطي المشروع الذي يكتفي بفحص القدرة الاسمية (ميغاواط) فقط نطاق التيار التفاعلي عند أدنى قوة للشبكة، مما ينتج عنه انخفاض معامل القدرة، أو تقييد التصدير، أو خلل في عمل الحماية، أو تذبذب الجهد.

تتناول هذه المقالة أنظمة تجميع الجهد المنخفض والمتوسط حيثSVGأوستاتكومتوفر IEEE 519 و IEC 61000 سياق تخطيط التوافقيات، لكن اتفاقية الربط البيني تحدد معايير قبول PCC.

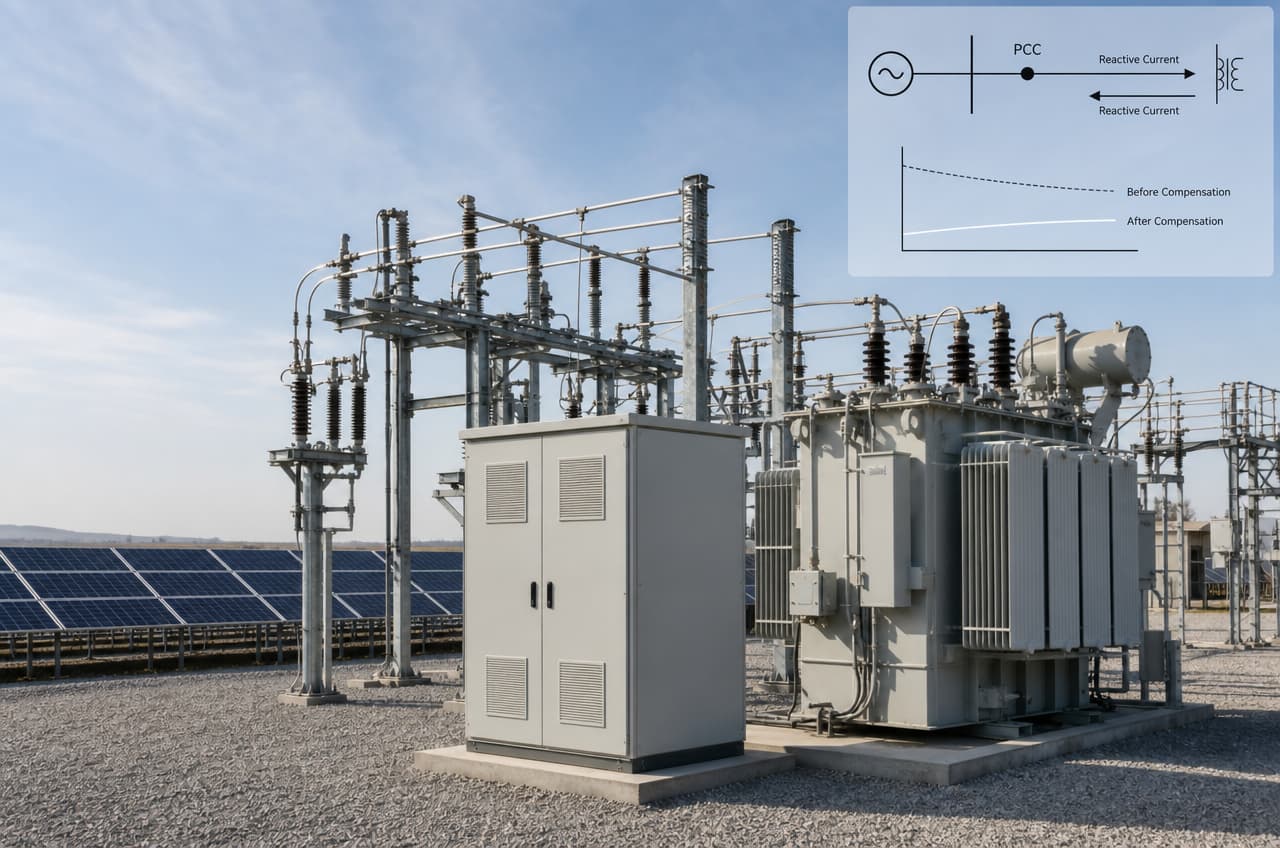

خزانة YT ELECTRIC SVG متصلة بجانب محول رفع الجهد في محطة فرعية.

لماذا يكشف توليد الطاقة باستخدام العاكس عن فجوات في القدرة التفاعلية؟

يمكن للمُحوّل تنظيم خرج الطاقة التفاعلية، لكن حدّ التيار الخاص به مشترك بين المكونات الفعّالة والتفاعلية. عندما يقترب خرج الطاقة الشمسية من الحد الأقصى، قد لا يتبقى للمُحوّل سوى هامش تيار ضئيل لدعم الجهد، ما لم يتم تصميم المحطة بحجم أكبر من اللازم أو تقليصها عمدًا. يعمل مُولّد الجهد الثابت الخارجي على فصل جزء من قدرة الطاقة التفاعلية الديناميكية عن مُحوّل التوليد، مما يحافظ على قدرة أكبر للطاقة الفعّالة أثناء انخفاض الجهد.

العلاقة الفيزيائية الأولى بسيطة: يتغير الجهد عبر مقاومة الشبكة تبعًا لتغير التيار المار عبر تلك المقاومة. في مغذي ذي مفاعلة ذات دلالة، تُغير تغيرات التيار التفاعلي الجهد المحلي بسرعة. يقيس مولد الجهد التفاعلي (SVG) الجهد والتيار باستمرار، ويحسب المكون التفاعلي المطلوب، ويُصدر أوامره للمحول لإنتاج تيار سعوي أو حثي ضمن استراتيجية تحكم ذات حلقة مغلقة.

على عكس بنك المكثفات، لا ينتظر مولد الجهد الثابت (SVG) حدوث تغيير ميكانيكي، ولا يحقن قيمة ثابتة من الطاقة التفاعلية (kvar) تتغير بتغير مربع الجهد. بل يمكنه امتصاص الطاقة التفاعلية عندما تدفع سعة الكابلات أو المحولات ذات الأحمال الخفيفة الجهد إلى الأعلى، وهو أمر مهم عند تغير ظروف التصدير.

يُعد تفاعل التحكم أمراً بالغ الأهمية أيضاً. قم بنمذجة مستوى قصر الدائرة في نقطة التوصيل المشتركة، ومجموعة متجهات المحول، وقدرات شحن الكابل، وأوضاع العاكس، والفروع السلبية، ومراحل المكثفات الموجودة قبل تعيين سعة مجموعة متجهات المحولات.

جهاز SVG هو جهاز طاقة تفاعلية ديناميكي، وليس بديلاً تلقائياً عن مرشح التوافقيات النشط. يجب حساب معامل قدرة الإزاحة، ومعامل قدرة التشوه، وتشوه التوافقيات الكلي للجهد، وتشوه التوافقيات الكلي للتيار بشكل منفصل قبل تحديد SVG أو مرشح التوافقيات النشط أو الترشيح السلبي أو المكثفات غير المضبوطة.

الجدول أ: مقارنة بين بنك المكثفات وتعويض القدرة التفاعلية لـ SVG

تحدد الطوبولوجيا والتعديل ودرجة الحرارة السعة القابلة للاستخدام

لا تُثبت بيانات المواصفات الفنية التيار المقنن في ظروف الموقع. حدد درجة الحرارة المحيطة، وتدفق الهواء، والارتفاع، ونطاق الجهد، وحالة الغلاف، ودورة التشغيل؛ عند درجة حرارة محيطة تبلغ 45 درجة مئوية، قد تتطلب درجة حرارة وصلة أشباه الموصلات ومقاومة المشتت الحراري تخفيضًا في القدرة.

يقلل تصميم الدائرة ثلاثي المستويات من تفاوت الجهد الذي يتعرض له المفاعل والأجهزة مقارنةً بتصميم ثنائي المستويات مماثل. كما أن انخفاض معدل تغير الجهد (dv/dt) وتوزيع إجهاد الجهد على الأجهزة يساهمان في تقليل الإجهاد الحراري عند مطابقة تردد التبديل وتصميم التبريد وفئة الجهد بشكل مناسب.

تحوّل تقنية تعديل عرض النبضة الجيبية (SPWM) مرجع التيار إلى أوامر تبديل؛ وتؤثر جودتها على خطأ التتبع، والتموج، ومتطلبات المفاعل، وفقد التبديل. يجب أن يراعي اختيار ترانزستورات IGBT وSiC MOSFET فئة الجهد، وتردد التبديل، والتصميم الحراري، وسهولة الصيانة، وتكلفة دورة الحياة.

حدد حدود الجهد غير الطبيعي، وأولوية التيار، وتنسيق استمرارية التيار، ومنحنى التعافي. نسق التحكم في مولد الجهد المتغير مع حماية العاكس، والحماية التفاضلية للمحول، ومرحلات التغذية، وإعدادات الشبكة لتجنب حالات الفصل الناتجة عن التحكم.

الجدول ب: مصفوفة اختيار الهندسة المتجددة SVG

Representative Middle East industrial-park case

Consider a representative Middle East industrial park with a 33 kV utility connection, rooftop solar, and 0.4 kV/11 kV loads through multiple transformers. VFD-driven pumps and compressors make renewable export coincide with dynamic industrial demand; this is a design case, not a named customer record.

During feeder transfers, generator and inverter protection becomes sensitive: PCC voltage changes rapidly, the capacitor bank switches in steps, and power factor leaves its target. Record synchronized voltage, current, THDi, power factor, capacitor state, solar output, and generator status to separate VFD ramps from capacitor-switching effects.

Select a 33 kV STATCOM or transformer-coupled SVG from the modeled reactive-current envelope, revise capacitor logic, and complete harmonic checks. Use a PCC voltage or power-factor reference with current limiting and coordinate inverter and SVG commands; apply a separate AHF or passive-filter study if measurements identify material harmonic current.

Define acceptance before commissioning: stable PCC voltage across agreed transitions, utility-compliant power factor, no control hunting, and THDi evaluated at the agreed measurement point. Verify with a calibrated power-quality analyzer and event captures, without inventing a percentage improvement or return-on-investment claim.

FAQ

How should an engineer size SVG capacity for a renewable project?

Start with time-series measurements or a validated load-flow and dynamic model, not plant MW alone. Calculate worst capacitive and inductive current at the PCC across export, low generation, switching, BESS modes, and minimum short-circuit strength; then confirm rated current at site ambient and voltage.

Can an SVG be installed without shutting down the renewable plant?

It depends on the connection point, isolation, protection changes, and utility permits. Final cable termination, CT/PT work, and protection commissioning usually require a controlled outage or approved live-work procedure.

Does SVG replace an Active Harmonic Filter or existing capacitor bank?

لا، يوفر مولد الجهد المتغير (SVG) تعويضًا تفاعليًا ديناميكيًا؛ بينما يستهدف مرشح التوافقيات النشط مكونات التيار التوافقي، ويمكنه توفير تعويض تيار الحياد عند تصميمه. تحقق من رنين المكثف، وتسلسل التبديل، وتفاعل مولد الجهد المتغير (SVG) قبل التشغيل المتوازي.

ما هي أعمال الصيانة والفحوصات البيئية المطلوبة؟

افحص مسارات التبريد، والمراوح، والمرشحات، ووصلات المفاعل، وعزم قضبان التوصيل، والعزل، وأجهزة الإنذار. في المواقع الحارة أو المتربة، تحقق من تصنيف الغلاف، وتخفيض القدرة، ومسار الهواء، وقطع الغيار وفقًا لدليل المعدات النهائي ومتطلبات الموقع.

الخلاصة: حدد SVG بناءً على سلوك PCC، وليس بناءً على الوزن الاسمي MW

يُوفر تعويض القدرة التفاعلية SVG لمشاريع الطاقة المتجددة مصدرًا قابلًا للتحكم للتيار التفاعلي الديناميكي عندما لا تستطيع سعة العاكس والمكثفات المُبدَّلة ومعاوقة الشبكة الحفاظ على استقرار نقطة الربط المشتركة (PCC) بمفردها. تبدأ المواصفات الصحيحة بقياس أو نمذجة انتقالات التشغيل، وفصل التوافقيات، والحمل الحراري، وتنسيق التحكم، ونقاط قبول كود الشبكة. تواصل مع قسم جودة الطاقة الكهربائية في شركة YT Electric لإجراء مراجعة خاصة بمشروعك لمخططات الخط الواحد، وقياسات جودة الطاقة، والظروف المحيطة، وفلسفة التحكم المطلوبة لـ SVG أو STATCOM.
