مرشح التوافقيات النشط مقابل مرشح التوافقيات السلبي
تعتمد المنشآت الحديثة على معدات تُحسّن الكفاءة والتحكم، ولكن هذه المعدات نفسها غالبًا ما تُسبب مشاكل خطيرة في جودة الطاقة. ففي أنظمة الطاقة الصناعية، قد تُولّد الأحمال غير الخطية، مثل وحدات محركات التردد المتغير، والمقومات، وأنظمة الطاقة غير المنقطعة (UPS)، وآلات اللحام، ووحدات التغذية الكهربائية ذات الوضع المُبدّل، تشوهات توافقية. وعندما ترتفع هذه التشوهات، قد يُعاني النظام من ارتفاع درجة الحرارة، وانقطاعات متكررة، وضعف أداء المحولات، وانخفاض عمر المعدات.
لهذا السبب أصبح تخفيف التوافقيات جزءًا أساسيًا من تصميم جودة الطاقة. ومن الحلول الشائعة مرشح التوافقيات النشط و مرشح توافقي سلبي يهدف كلا النظامين إلى تقليل التشوه التوافقي، لكنهما يعملان بطرق مختلفة تمامًا. ويعتمد الخيار الأفضل على نوع الحمل، واستقرار النظام، ومستوى المرونة المطلوب.
في النظام الطبيعي، ينبغي أن يتبع التيار التردد الأساسي للمصدر. عادةً ما تبقى الأحمال الخطية قريبة من هذا النمط، مما يُحدث تشويهاً طفيفاً. أما الأحمال غير الخطية، فلا تفعل ذلك، إذ تسحب التيار على شكل نبضات، مما يُولّد ترددات إضافية أعلى من التردد الأساسي. لهذا السبب، يُصبح تخفيف التوافقيات أمراً بالغ الأهمية في أنظمة الطاقة الصناعية الحديثة.
في الشبكة الكهربائية السليمة، يتبع التيار موجة جيبية سلسة. التشوه التوافقي يظهر هذا عندما تسحب الأحمال غير الخطية التيار على شكل نبضات بدلاً من موجة منتظمة. وتنتشر هذه الترددات الإضافية عبر نظام الطاقة الصناعي، مما يؤدي إلى توليد حرارة وخسائر وإجهاد.
يُعدّ محرك التردد المتغير أحد أكثر مصادر التشوه التوافقي شيوعًا. فهو يُحسّن التحكم في المحرك ويُوفّر الطاقة، ولكنه يُغيّر أيضًا شكل موجة التيار الذي يسحبه. وعندما يعمل العديد من المحركات على نفس ناقل البيانات في موقع ما، قد يرتفع التشوه التوافقي الكلي بسرعة.
ولهذا السبب تحتاج العديد من المصانع والمباني التجارية ومحطات معالجة المياه ومراكز البيانات إلى حلول مخصصة لجودة الطاقة بدلاً من الاعتماد على معدات التعويض القياسية وحدها.
يستخدم مرشح التوافقيات السلبي المكثفات والمفاعلات والعناصر المقاومة لاستهداف ترددات توافقية محددة. وهو مصمم وفقًا لظروف النظام المعروفة، وعادةً ما يتم ضبطه لتقليل رتب توافقية مختارة.
يمكن أن يعمل مرشح التوافقيات السلبي بكفاءة عندما يكون منحنى الحمل مستقرًا والطيف التوافقي قابلًا للتنبؤ. ويُستخدم غالبًا في الأنظمة التي لا تتغير ظروف تشغيلها كثيرًا على مدار اليوم.
تتمثل الميزة الرئيسية لمرشح التوافقيات السلبي في بساطته. ويمكن أن يكون فعالاً لحل مشكلة محددة إذا كان التطبيق مفهوماً جيداً. ومع ذلك، فإنه يصبح أقل مرونة عند تغير النظام أو عند تغير ظروف التوافقيات بمرور الوقت.
أن مرشح توافقي نشط هو جهاز ديناميكي لتحسين جودة الطاقة، يكشف عن التيارات التوافقية ويحقن تيارات تعويضية في الوقت الفعلي. وبدلاً من استهداف تردد واحد فقط، فإنه يستجيب باستمرار لشكل الموجة الفعلي الموجود في الشبكة.
هذا يجعل مرشح التوافقيات النشط أكثر قابلية للتكيف من مرشح التوافقيات السلبي. وهو يعمل بكفاءة عالية خاصة في الأنظمة ذات الأحمال المتغيرة، أو وحدات تشغيل التردد المتغير المتعددة، أو مصادر التشوه التوافقي المختلطة.
نظراً لأن مرشح التوافقيات النشط يستجيب في الوقت الحقيقي، فإنه غالباً ما يستخدم في تطبيقات أنظمة الطاقة الصناعية الحديثة حيث تكون المرونة والاستقرار والتعويض الدقيق أكثر أهمية من النهج المضبوط الثابت.

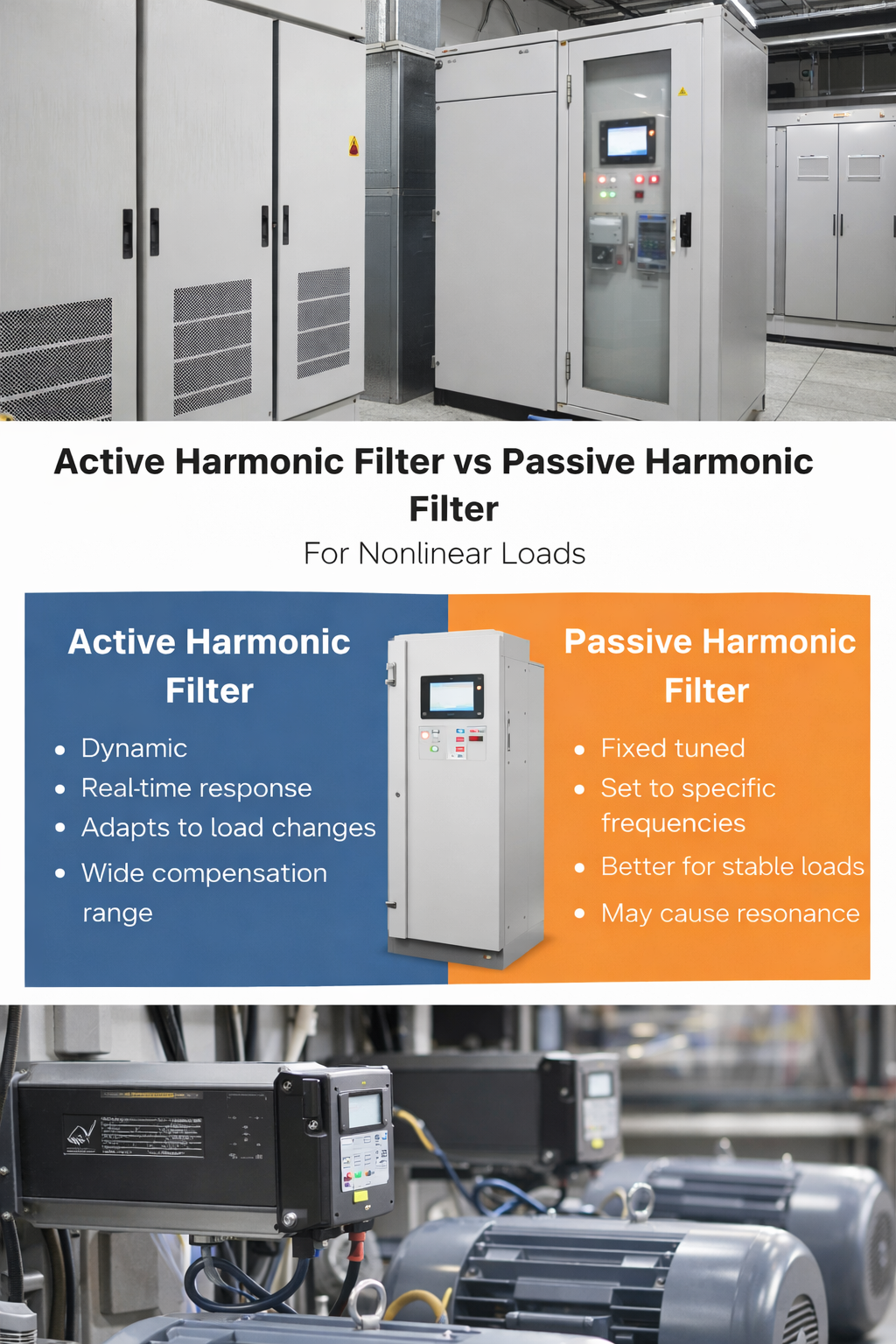

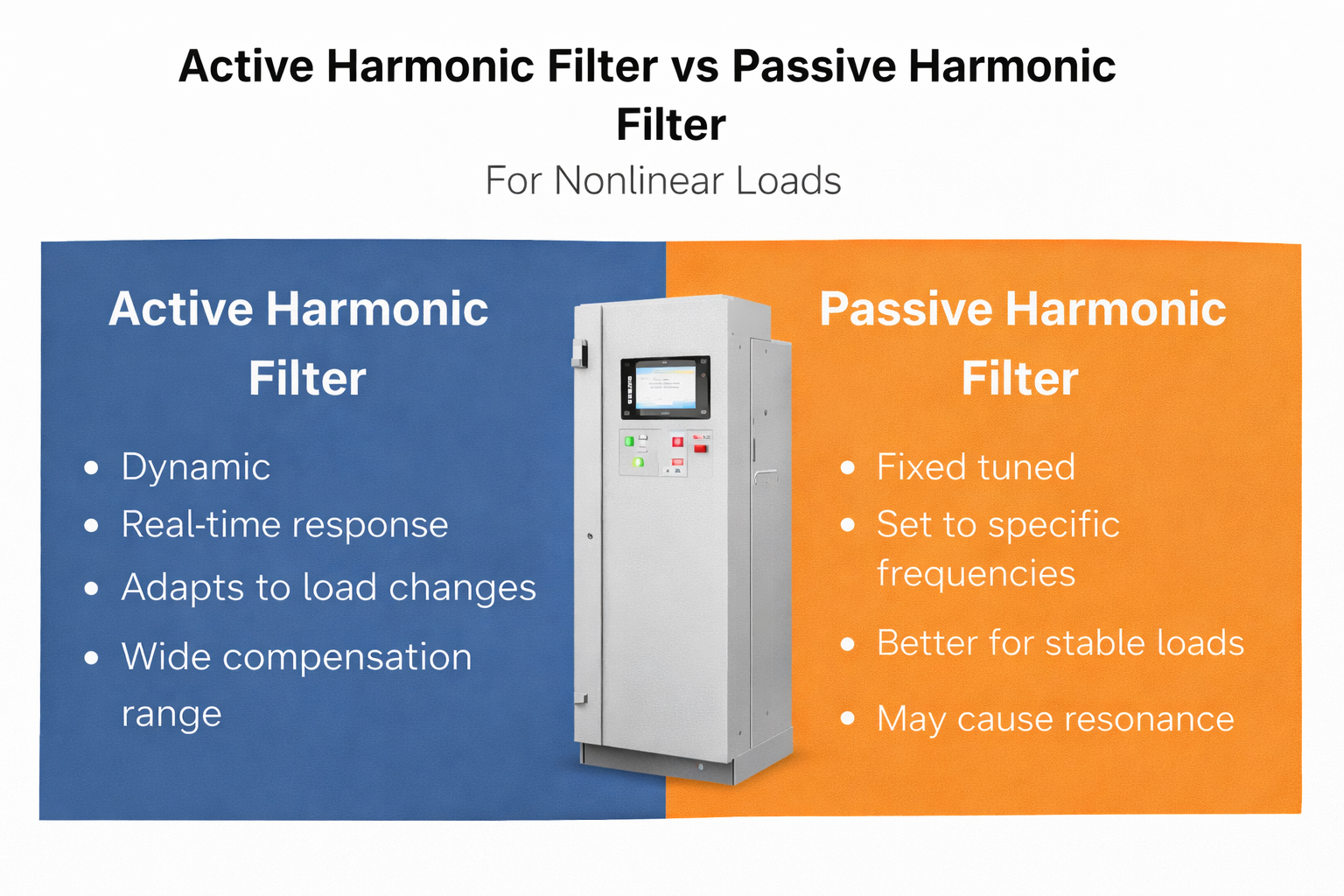

يكمن الاختلاف الرئيسي في كيفية تعامل كل حل مع التشوه التوافقي.
مرشح التوافقيات السلبي ثابت. وهو مصمم لرتب توافقية معينة ويعمل بأفضل شكل عندما يظل النظام قريبًا من حالة التصميم الأصلية.
المرشح التوافقي النشط ديناميكي. فهو يراقب شكل الموجة ويتفاعل مع تغيرات الظروف التوافقية فور حدوثها.
من الناحية العملية، هذا يعني:
بالنسبة للمواقع التي تشهد تغيرات متكررة في الأحمال، قد لا يكون الحل الثابت كافياً. وهنا يصبح مرشح التوافقيات النشط الخيار الأمثل على المدى الطويل.
تُصعّب الأحمال غير الخطية التحكم في التوافقيات لأنها لا تتصرف بشكل مستقر. قد يكون للموقع حالة تشغيلية معينة في الصباح، وأخرى في فترة ما بعد الظهر، وثالثة عند ذروة الإنتاج. ومع ازدياد عدد أنظمة محركات التردد المتغير وأجهزة إلكترونيات الطاقة، يتغير التشوه التوافقي أيضًا.
هذا هو بالضبط نوع البيئة التي يعمل فيها مرشح التوافقيات النشط بكفاءة عالية. فهو يتكيف مع حالة الشبكة الفعلية بدلاً من الاعتماد على نقطة ضبط ثابتة.
لا يزال بإمكان المرشح التوافقي السلبي أن يكون مفيدًا، ولكنه عادةً ما يكون أكثر فعالية عندما يظل شكل التوافقيات ثابتًا نسبيًا. إذا استمر النظام في التغير، فقد لا يتطابق أداؤه مع ظروف التشغيل الفعلية.
أصبحت محركات التردد المتغير شائعة الاستخدام في المضخات والمراوح والضواغط والناقلات ومعدات الإنتاج. في الكميات الصغيرة، يمكن التحكم في التأثير التوافقي. أما في الكميات الكبيرة، فيصبح تأثيرها على جودة الطاقة أكثر خطورة.
في التطبيقات التي تتضمن وحدات متعددة لمحركات التردد المتغير، يُعدّ مرشح التوافقيات النشط الخيار الأمثل في أغلب الأحيان، لأنه يستجيب لتغيرات الحمل في الوقت الفعلي، ويقلل من التشوه التوافقي دون الاعتماد على نطاق ضبط ضيق.
وهذا يمنح المشغلين نظام طاقة صناعي أكثر استقرارًا ويقلل من خطر ارتفاع درجة حرارة الكابلات، أو تعطل القواطع، أو إجهاد المحولات، أو إتلاف المعدات الأخرى المتصلة.
يوفر مرشح التوافقيات النشط العديد من المزايا في تطبيقات جودة الطاقة الحديثة:
هذه المزايا تجعل مرشح التوافقيات النشط جذابًا للمواقع التي تحتاج إلى حل أوسع وأكثر تكيفًا لجودة الطاقة.
لا يزال مرشح التوافقيات السلبي مستخدماً في بعض المشاريع، وليس قديماً.
قد يكون ذلك منطقياً عندما:
في النظام المناسب، يمكن لمرشح التوافقيات السلبي أن يوفر أداءً مقبولاً. تكمن المشكلة في أن العديد من المواقع الحديثة لم تعد بسيطة أو مستقرة بما يكفي للاعتماد على نهج ثابت فقط.
قبل اختيار مرشح توافقي نشط أو مرشح توافقي سلبي، يجب قياس النظام بدقة. تشمل العوامل المهمة ما يلي:
هذا أمر مهم لأن حل جودة الطاقة المناسب يعتمد على الحالة الكهربائية الحقيقية للموقع، وليس فقط على قائمة المعدات الأساسية.
إن أفضل نهج طويل الأمد لا يقتصر على خفض قيمة واحدة مقاسة ليوم واحد، بل يكمن في تحسين الاستقرار في جميع أنحاء نظام الطاقة الصناعية.
إذا كان الموقع يعاني من أحمال غير خطية متغيرة، أو توسع في أنظمة التشغيل الآلي، أو تطبيقات عديدة لمحركات التردد المتغير، فإن الحلول المرنة عادةً ما تُحقق نتائج أفضل على المدى الطويل. في هذه الظروف، يوفر مرشح التوافقيات النشط حماية أقوى وتحكمًا أكثر موثوقية في التوافقيات مقارنةً بمرشح التوافقيات السلبي وحده.
لا يقتصر الهدف على تقليل التشوه التوافقي فحسب، بل يهدف أيضاً إلى تقليل عدد مرات التوقف، وتقليل الحرارة، وإطالة عمر المعدات، وزيادة استقرار الإنتاج.
لا يقتصر دور تخفيف التوافقيات على تحسين قياس واحد في التقرير فحسب، بل يساعد أيضًا في حماية المحولات والكابلات ومفاتيح التوزيع والمعدات المتصلة بها من الحرارة والإجهاد الزائدين. وفي المنشآت التي تحتوي على العديد من الأحمال غير الخطية، يدعم التحكم في التوافقيات استقرارًا أفضل في جميع أنحاء نظام الطاقة الصناعية.
يُعدّ هذا الأمر بالغ الأهمية، لا سيما عند تشغيل الأحمال الخطية وغير الخطية معًا على نفس ناقل البيانات. فحتى لو ظلت بعض أجزاء الشبكة مستقرة، فإنّ تزايد التشوه الناتج عن الأحمال الإلكترونية قد يؤثر على النظام ككل. ولذلك، تُحسّن استراتيجية الترشيح الجيدة جودة الطاقة على المدى الطويل، وتُطيل عمر المعدات.
خاتمة
يُمكن لكلٍّ من مُرشِّح التوافقيات النشط ومُرشِّح التوافقيات السلبي تقليل التشوه التوافقي، لكنهما ليسا متساويين في جميع التطبيقات. يعمل مُرشِّح التوافقيات السلبي بكفاءة عالية في الأنظمة المستقرة والتي يُمكن التنبؤ بأدائها. بينما يعمل مُرشِّح التوافقيات النشط بكفاءة عالية في البيئات الديناميكية ذات الأحمال غير الخطية وظروف التشغيل المتغيرة.
بالنسبة لنظام الطاقة الصناعية الحديث الذي يحتوي على وحدات متعددة لمحرك التردد المتغير ومتطلبات متزايدة لجودة الطاقة، فإن مرشح التوافقيات النشط غالبًا ما يكون الحل الأكثر فعالية ومرونة.
إذا كانت المنشأة تعاني من تشوه توافقي، أو ضعف موثوقية المعدات، أو إجهاد كهربائي متكرر ناتج عن أحمال غير خطية، فإن اختيار تقنية الترشيح المناسبة يعد خطوة حاسمة نحو التشغيل المستقر على المدى الطويل.
