كيفية قياس تحليل جودة الطاقة

خلفية جودة الطاقة

من شأن الإمداد الكهربائي المثالي أن يوفر شكل موجة جهد جيبي ثابت التردد مع حجم غير متغير. في العمل اليومي ، تنحرف مصادر الطاقة عن هذا الوضع المثالي لأن أحمال النظام تختلف وقد تحدث ظواهر مثل حالات العبور والانقطاع. إذا كانت جودة الطاقة للشبكة جيدة ، فستعمل الأحمال المتصلة بها بشكل مرضٍ وفعال. ومع ذلك ، يمكن أن تؤدي جودة الطاقة غير الكافية إلى فشل الآلات وأنظمة التحكم الكهربائية أو أجهزة الكمبيوتر المتصلة بشبكة الإمداد الكهربائي.

تميز قياسات جودة الطاقة الدرجة التي يشبه بها العرض العملي الوضع المثالي ، من حيث التلوث التوافقي ، والقوة التفاعلية ، وعدم توازن الحمل.

يستلزم هذا قياسات على العرض بما في ذلك التردد ، والانقطاعات ، والوميض ، والجهد التوافقي والمتداخل ، وتغيرات الجهد مثل الانخفاضات ، والجهد الزائد المؤقت أو التغيرات السريعة وعدم توازن الجهد. يحدد معيار EN 50160 خصائص جهد الإمداد للكهرباء بواسطة أنظمة التوزيع العامة لهذه القياسات. يتضمن المعيار أيضًا حدود الامتثال (انظر الجدول).

يعتبر قياس جودة الطاقة والعثور على bugbear في الشبكة الذي يعبث بالسلطة وظيفة مدفوعة الأجر. كل شبكة كهربائية ومشاكلها مع التوافقيات أو العابرين أو الاضطرابات فريدة من نوعها وتحتاج إلى تخطيط دقيق ، وتهيئة المسرح ، والقياس ، وأخيراً فهم مكان المشكلة. هذا ما يفعله مهندسو جودة الطاقة.

قياسات جودة الطاقة

قبل إجراء القياسات ، من المستحسن إجراء فحص لفحص النظام. يمكن جمع معلومات مهمة من وجهة نظر "حسية" ، من خلال البصر (حالة الماكينة ، وجود دليل على قصر الدائرة ، الأحمال الزائدة ، السخونة الزائدة ، وجود تلوث للغبار الذي يحتمل أن يكون موصلًا ، إلخ) ، عن طريق الأذن (أزيز في الخزانة واتجاهها كدالة للأحمال النشطة) ، ومن خلال "الإحساس" (درجة حرارة الخزانة ، والرطوبة).

في هذه المرحلة ، يجب أن تكون الصورة واضحة وسيكون من الضروري التفكير فيما يلي:

• أين
• متى
• حتى متى
• ما هي القياسات التي يجب اتخاذها ومع أي أدوات

يعد الاختيار أساسيًا واستراتيجيًا ، حيث يجب أن توفر القياسات البيانات المفيدة التي يجب أن تنعكس عليها لحل المشكلة. لا ينبغي المبالغة في القياس ، مما قد يؤدي إلى تعقيد المشكلة مع حجم البيانات المراد تحليلها وإدارتها والتي يمكن أن تصبح محرجة بلا داع.

حيث:  تحديد نقاط النظام التي يجب إجراء القياسات فيها: عند أطراف الأحمال المضطربة ، عند أطراف الأحمال المزعجة ، فقط في اتجاه مجرى محول MV / LV ، إلخ. في الأنظمة ذات الطوبولوجيا المعقدة ، يعد اختيار مكان إجراء القياس أمرًا أساسيًا ؛ يعني ارتكاب خطأ في نقطة القياس الاضطرار إلى "التخلص" من جميع القياسات التي تم إجراؤها مسبقًا والبدء مرة أخرى من نقطة الصفر.

عندما:  عند التحميل الكامل (أو أثناء بدء تشغيل الأحمال الرئيسية) إذا كان يجب قياس أقصى تشوه متناسق للتيار والجهد و / أو الحد الأدنى للجهد. مع الحد الأدنى من الحمل (على سبيل المثال ، ساعات المساء) إذا كان سيتم تقييم تغيرات الجهد المحتملة التي تتجاوز القيمة الاسمية. في حالة المشكلات التي تمت مواجهتها أثناء عمليات أو حالات نظام معينة ، يجب إجراء القياسات لإعادة إنتاج هذه الشروط.

كم من الوقت:  يمكن أن تستغرق القياسات التي تهدف إلى تحديد الحد الأقصى من THDI والحد الأقصى THDV أقل من ساعة ، إذا تم إجراؤها عندما يكون النظام في أقصى حمل. من ناحية أخرى ، يجب إجراء القياسات التي تهدف إلى تحديد مواصفات الجهد أو الطاقة لمدة أسبوع كامل على الأقل (CEI EN 50160). تحتاج التحقيقات القائمة على الإحصاء (على سبيل المثال ، تعداد فجوة الجهد وخصائص مدتها وعمقها) إلى قياس مستمر لا يقل عن بضعة أشهر.

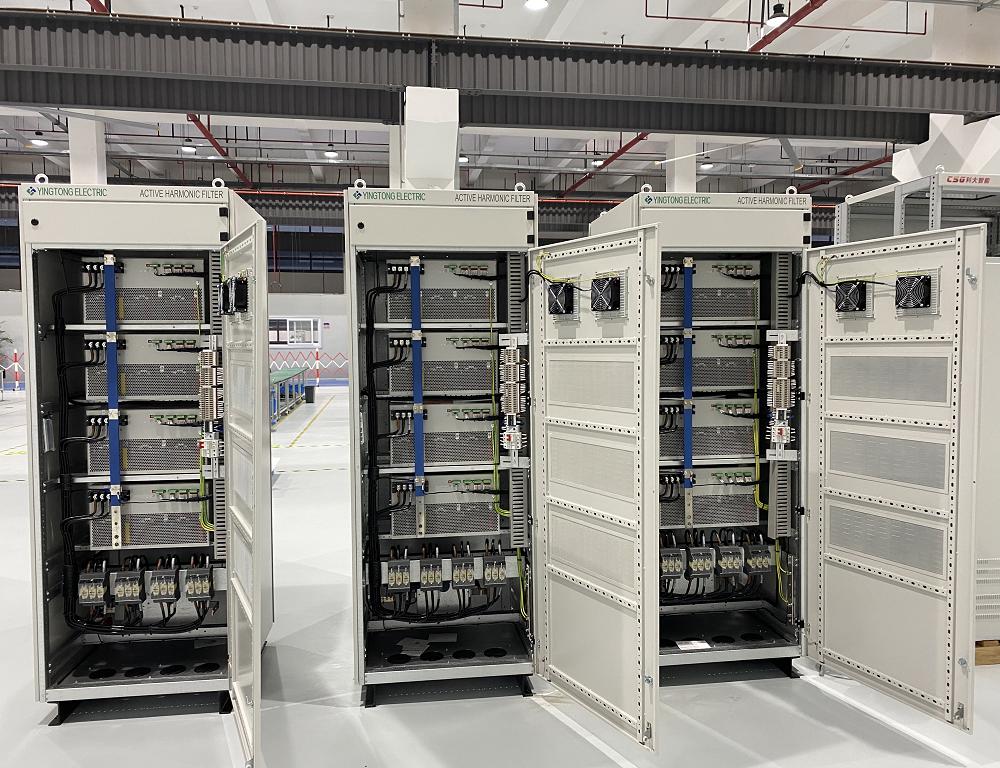

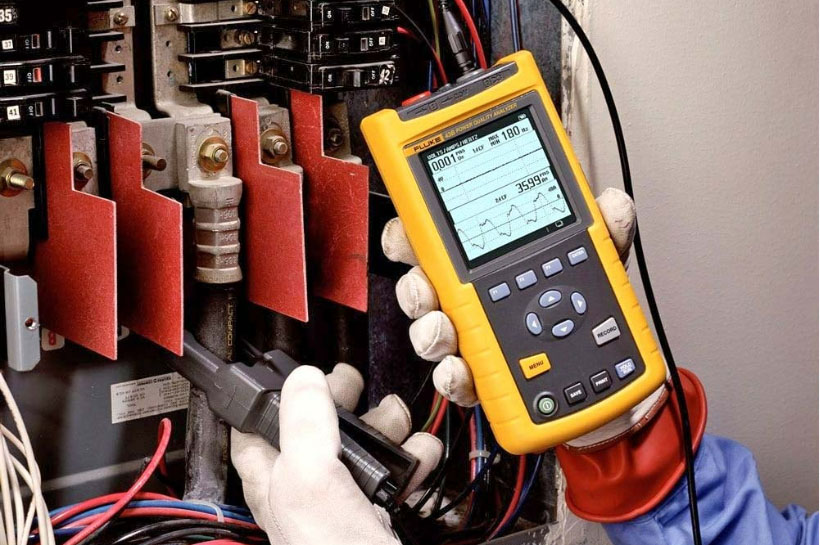

ما هي القياسات التي يجب أخذها والأدوات التي تستخدمها: هذا يعتمد على عوامل عديدة ؛ لا يمكن التعميم. تقييم كل حالة على حدة. تكمن القيمة المضافة في مهارة خبراء القياس الكهربائي. عادة ما نستخدم فلوك لإنهاء هذه المهمة.
